Монтаж мультизональной системы

VRF – высокопроизводительные климатические установки, которые состоят из отдельных модулей и представляют собой совокупность объединенных между собой наружных и внутренних блоков, модулей диспетчеризации и управления, рефнетов, фреонового трубопровода и других элементов. Корректный монтаж мультизональных систем на объекте играет важную роль в ее последующей эксплуатации. Поэтому монтаж VRF - систем должны выполнять только профессиональные монтажные бригады, которые прошли обучение, имеют опыт и соответствующие сертификаты.

Можно выделить следующие этапы монтажа

1. Монтаж фреоновых магистралей. На данном этапе на объекте прокладывается медная труба, по которой в последствии будет циркулировать хладагент. Выбор диаметра трубы осуществляется в соответствии с технической документацией и проектом системы кондиционирования на конкретном объекте. Это оче1нь важный этап, от правильного монтажа фреоновых магистралей зависит последующие эксплуатационные расходы. При монтаже трубопровода крайне важно соблюдать технику безопасности, т.к. используется пайка и проводятся работы с открытым огнем. При несоблюдении правил безопасности вы можете нанести вред своему здоровью.

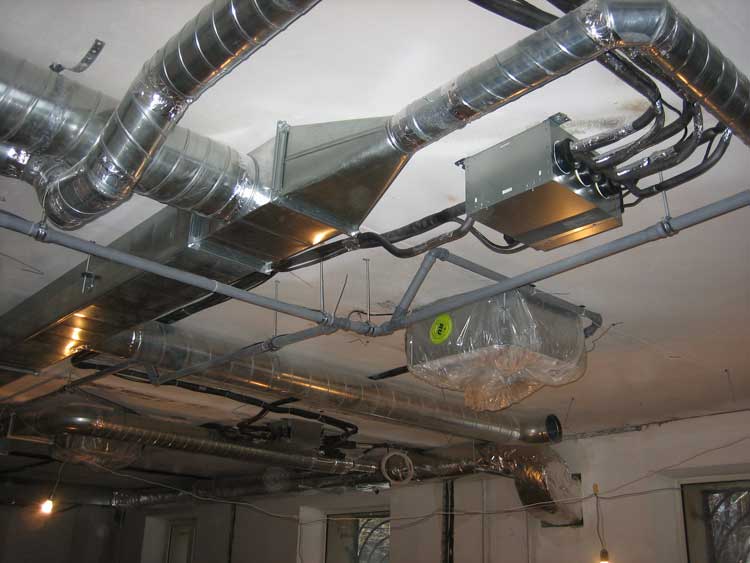

2. Установка внутренних блоков. Данный этап монтажа мультизональных систем может включать в себя следующие работы: внутренние блоки напольно-потолочного или настенного типа закрепляются на перегородках помещения, а устройства кассетного или канального видов размещаются в зоне подпотолочного пространства. Некачественный монтаж внутренних блоков может привести к протечке дренажа или к выходу из строя внутренних устройств блока.

3. Установка системы управления. На этом этапе монтируются пульты индивидуального управления работой каждого внутреннего блока, а также устанавливается консоль центрального управления и контроля работы всей системы.

4. Установка дренажных систем. Данный узел предназначен для отведения от внутренних блоков образующегося во время работы системы конденсата. Дренажная система подключается к имеющейся бытовой канализации (обязательно через сифон) или отводится в ливневую систему канализации.

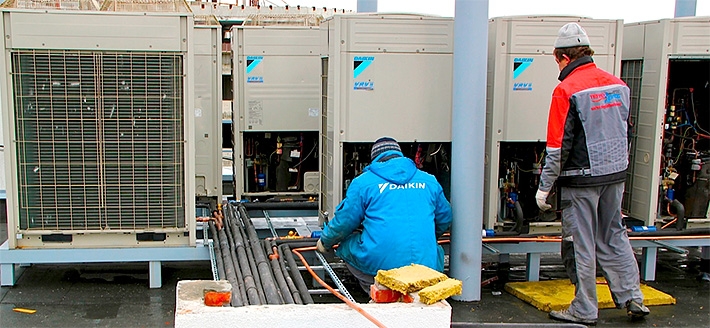

5. Установка наружного блока. Данное оборудование может размещаться во внутреннем дворе здания, а также устанавливаться на крыше или в отдельном помещении. Внешний блок монтируется на отдельное основание, которое должно иметь специально оборудованный виброгасящий фундамент. Место установки блока определяется исходя из плана проектирования.

6. Вальцовка фреонопровода. После выполнения монтажа наружных и внутренних блоков к ним необходимо подключить магистрали, по которым циркулирует хладагент. Вальцовка труб, или вальцевание, - это процесс, в результате которого фреоновые трубы соединяются в единую трассу. Между собой медные трубы соединяются с помощью резьбовых (вальцвочных), фланцевых или паячных соединений, которые обеспечивают герметичность трассы. Во время вальцовки монтажники сгибают и/или деформируют металлические трубы, для сохранения герметичности очень важно не допустить заломы и замятие труб.

7. Электрическое подключение. На данном этапе монтажник осуществляет установки адресации в автоматическом или речном режимах, проще говоря, - подается питание на внутренние и наружные блоки. Автоматический режим, как правило, используется при настройке адресов для небольшой системы, а ручной – для VRF-систем с центральным пультом.

8. Проверка системы на герметичность. Этап проверки системы на герметичность предназначен для обнаружения вероятных утечек в системе фреонопровода, а так же вальцовочных соединений. Если монтаж мультизональных систем проходит в несколько этапов, необходимо оставить систему под избыточным давлением.

9. Вакуумирование системы. После монтажа всех элементов VRF-системы проводятся так называемые пуско-наладочные работы (ПНР). И первое, что необходимо сделать на данном этапе – это удалить неконденсируемые вещества и влагувоздух из системы, то есть провести ее вакуумирование. Вакуумирование осуществляется с помощью специального оборудования - вакуум-компрессора и производится через сервисные порты на газовой и жидкостной линии одновременно.

10. Дозаправка фреоном. Следующий этап ПНР. Для эффективной эксплуатации климатической системы не всегда хватает объема хладагента, заправленного производителем. При необходимости выполняется дозаправка согласно специальному расчету, который был выполнен на стадии проектирования перед началом монтажа мультизональных систем VRV и VRF или по техническим параметрам системы.

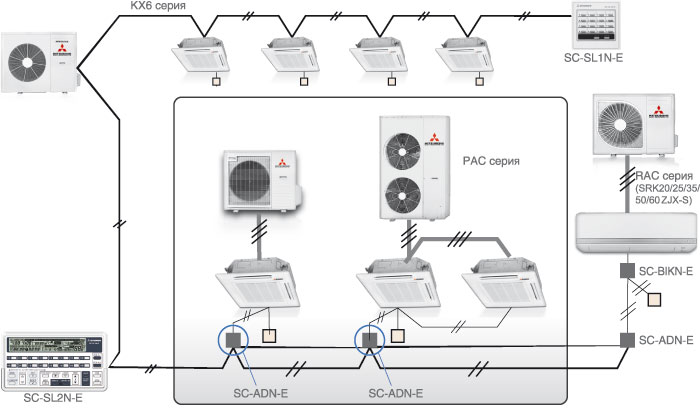

11. Диспетчеризация. На этом этапе осуществляется подключение пультов управления, консолей и шлюзов, а также установка и настройка интеллектуальной системы управления. У Mitsubishi Heavy Ind. такая система называется Superpnk—II.

12. Тестовый запуск и ввод в эксплуатацию системы. Заключительный этап монтажа мультизональных систем и ПНР. На данном этапе осуществляется окончательная проверка работоспособности системы и проводится диагностика всех параметров. После успешной проверки VRF-система сдается заказчику и заполняется пусконаладочный лист.

Особенности монтажа мультизональных систем

Современные мультизональные системы являются популярным оборудованием, которое позволяет решить вопрос одновременного кондиционирования воздуха в нескольких помещениях. При этом температура контролируется и корректируется в каждом помещении отдельно. Для того чтобы системы VRF работали стабильно и надежно, без перебоев, важно грамотно, профессионально провести монтаж мультизональных систем.

Установка сложной, многофункциональной системы имеет много преимуществ:

  • Мультизональные системы обеспечивают кондиционирование воздуха в офисных, административных зданиях, бизнес-центрах, гостиницах, торговых заведениях.
  • В каждом помещении, комнате устанавливается комфортная температура, это выгодно и удобно.
  • Внутренние блоки могут монтироваться в стену, потолок, устанавливаться в специальных отдельных помещениях. Важно, чтобы они не нарушали красоту интерьера, не мешали рабочему процессу (если речь идет о производственных помещениях). А наружный блок (он может быть один) устанавливается на внешней стене здания, на техническом этаже.
  • Все оборудование для мультизональной системы подбирается согласно составленному специалистами проекту.

Монтаж мультизональной системы кондиционирования выполняется в несколько этапов. Помимо установки внутренних блоков и наружного осуществляется еще целый комплекс работ:

  • Прокладывается дренаж, фреонопровод, кабели.
  • Выполняется сборка контура хладагента, вакуумирование трубопроводов.
  • Подключается электропитание.

Наши специалисты не только выполнят все данные работы, но и проведут пуско-наладочные работы, введут систему в эксплуатацию, объяснят пользователям правила управления мультизональной системой. Для монтажа системы VRF применяются только специальные инструменты и технологии, это гарантирует целостность оборудования и аккуратное проведение всех монтажных работ. Стоит отметить, что установка мультизональной системы по финансовым расходам более выгодна, чем введение в работу системы централизованного кондиционирования. Узнать стоимость услуг можно предварительно, после изучения нашими мастерами объекта работы, сложности задачи.
