Монтаж вентиляторов дымоудаления

Монтаж вентиляторов дымоудаления реализует по России компания «ИНТЕХ» (Москва). Чтобы получить КП на монтаж вентиляторов, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Монтаж вентиляторов дымоудаления

Перед началом монтажа крышного вентилятора необходимо проверить соответствие вентилятора выбранному типу стакана, клапана и поддона.

Установку вентилятора дымоудаления начинают с осмотра кровли и подготовки отверстия, диаметр которого соответствует диаметру монтажного стакана устанавливаемого на крышу.

Монтажный стакан в отверстие крыши устанавливается строго вертикально в соответствии со строительными правилами и нормами. Крепеж стакана осуществляют тем способом, который позволяет материал кровли. Крепление должно учитывать все возможные нагрузки на стакан после установки крышного вентилятора дымоудаления.

При установке вентиляторов с выбросом воздуха в стороны материал кровли в радиусе 2 метров от края стакана должен быть выполнен из негорючих материалов.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Монтаж стаканов СК 1 - вентилятор
2 - стакан СК
3 - клапан
4 - поддон
5 - теплогидроизоляция здания
6 - несущая кровля здания

Требования к изделиям

Вентиляторы, которые применяются для дымоудаления должны соответствовать определенным требованиям, чтобы выполнять свои задачи исправно. Среди них можно выделить:

  • высокое качество сборки;
  • термоустойчивость;
  • химическая инертность;
  • достаточная мощность;
  • минимальный шум.

Для крышных вентиляторов дымоудаления должен использоваться металл наивысшего качества. Обычно для этих целей используют легированные стали, которые имеют покрытие для защиты от коррозии. Последнее является обязательным, т. к. корпус постоянно находится под воздействием осадков. Во время выброса дыма температура в шахте может достигать значительных значений. Материал вентилятора должен быть устойчив к этому. В документации должна быть указана работоспособность при 900°. Таким показателем обладают вентиляторы высшей ценовой категории. Для более дешевых агрегатов выносливость заявлена на уровне 500°.

Во время горения материалы выделяют ядовитые химикаты, а также активные вещества. Они разрушающе действуют не только на организм, но также и на предметы. Если корпус и лопасти вентилятора не будут к ним устойчивы, то смысла от такого агрегата не будет. Кроме того, двигатель должен быть герметично изолирован как от внешней среды, так и от крыльчатки. Материал корпуса и крыльчаток должен обладать химической нейтральностью к возможному воздействию. Перед покупкой необходимо произвести расчеты. Они позволят определить, какой объем воздуха и за какое время может быть выброшен. В зависимости от этого подбирается мощность двигателя вентилятора. Уровень шума такого прибора должен находиться в пределах установленных норм. Это особенно актуально в том случае, если задымление произошло только на одном или нескольких этажах.

Обратите внимание! Вентиляторы, которые используются в системах дымоудаления должны включаться как в автоматическом, так и в ручном режиме. В первом случае в дело вступает термодатчик, а во втором задействуется специальный пускатель. В случае отказа датчик должен оставаться запасной вариант.

Достоинства и недостатки

Использование вентиляторов дымоудаления имеет как сильные, так и слабые стороны. К преимуществам эксплуатации таких моделей относят ряд факторов.

  1. Вентиляторы обеспечивают высокую выживаемость людей и домашних животных, находящихся в помещении во время задымления.
  2. Мгновенное срабатывание датчиков приводит к автоматическому включению приборов. Это позволяет начать процесс удаления дыма с первых секунд возгорания.
  3. Возможность подключения оборудования к резервному источнику питания позволяет запускать систему даже в условиях отключения электроэнергии.
  4. Большой модельный ряд вентиляторов значительно облегчает выбор и позволяет приобрести прибор любого вида и мощности.


К минусам использования дымоудаляющих моделей относят сложный монтаж, требующий наличия специальных знаний и определённого опыта, а также необходимость регулярной проверки системы на работоспособность.

Разновидности

Вентиляторы дымоудаления классифицируются по ряду признаков, определяющим из которых является тип конструкции. По данному критерию приборы подразделяются на канальные, пристенные и крышные модели.

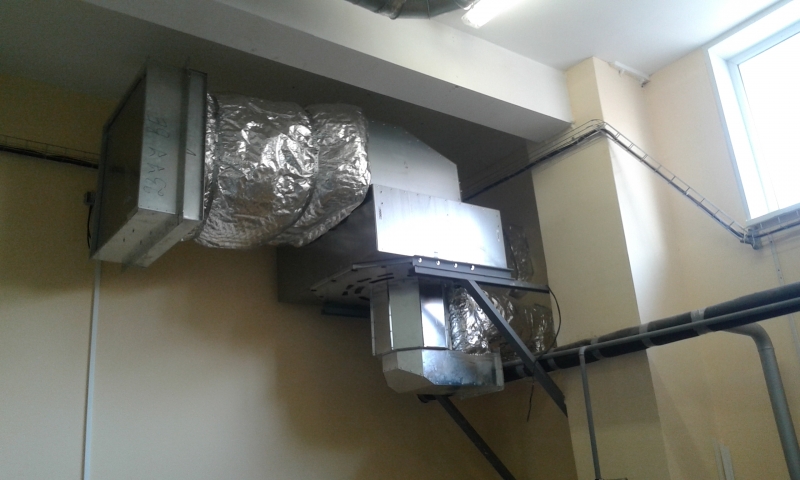

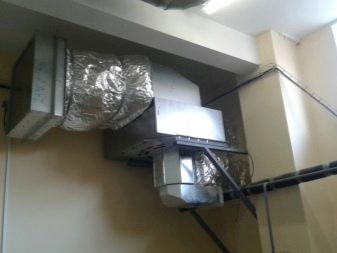

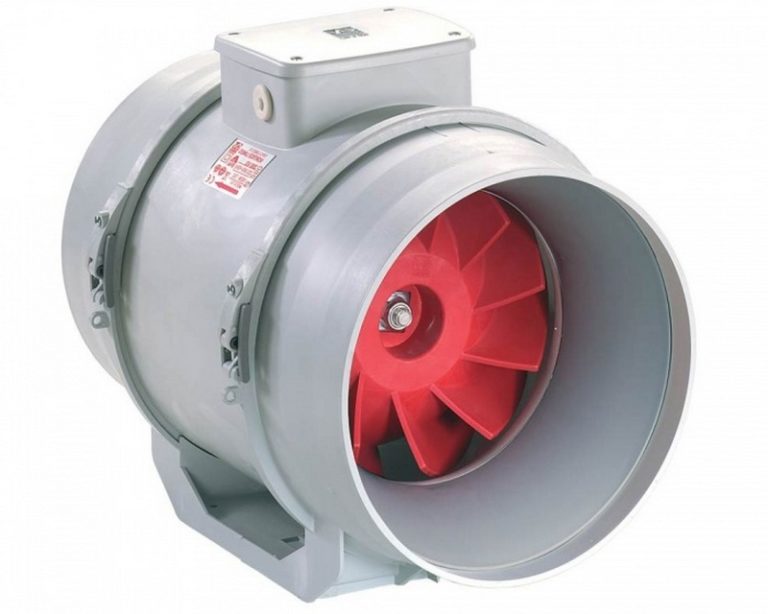

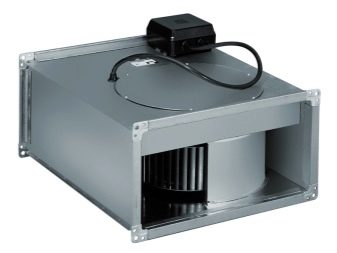

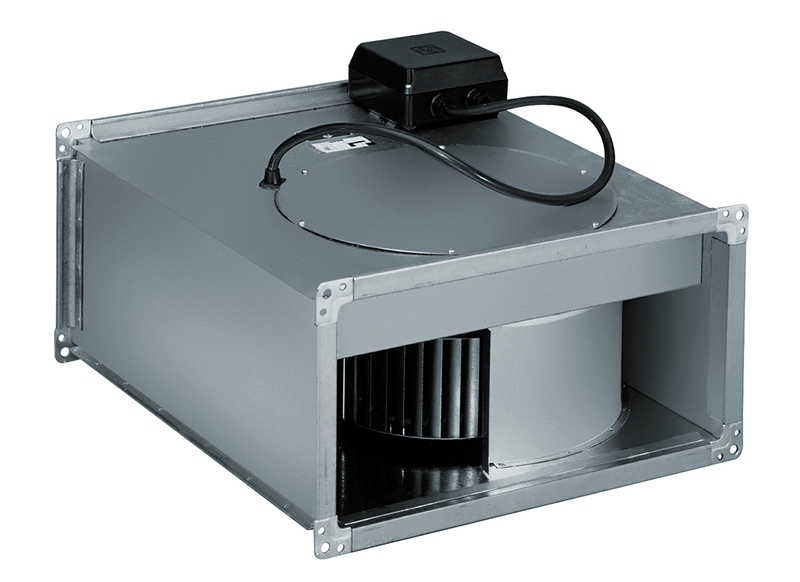

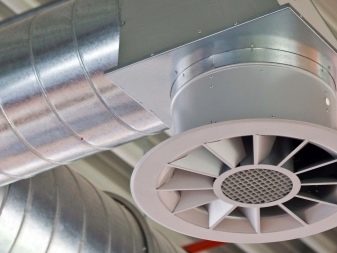

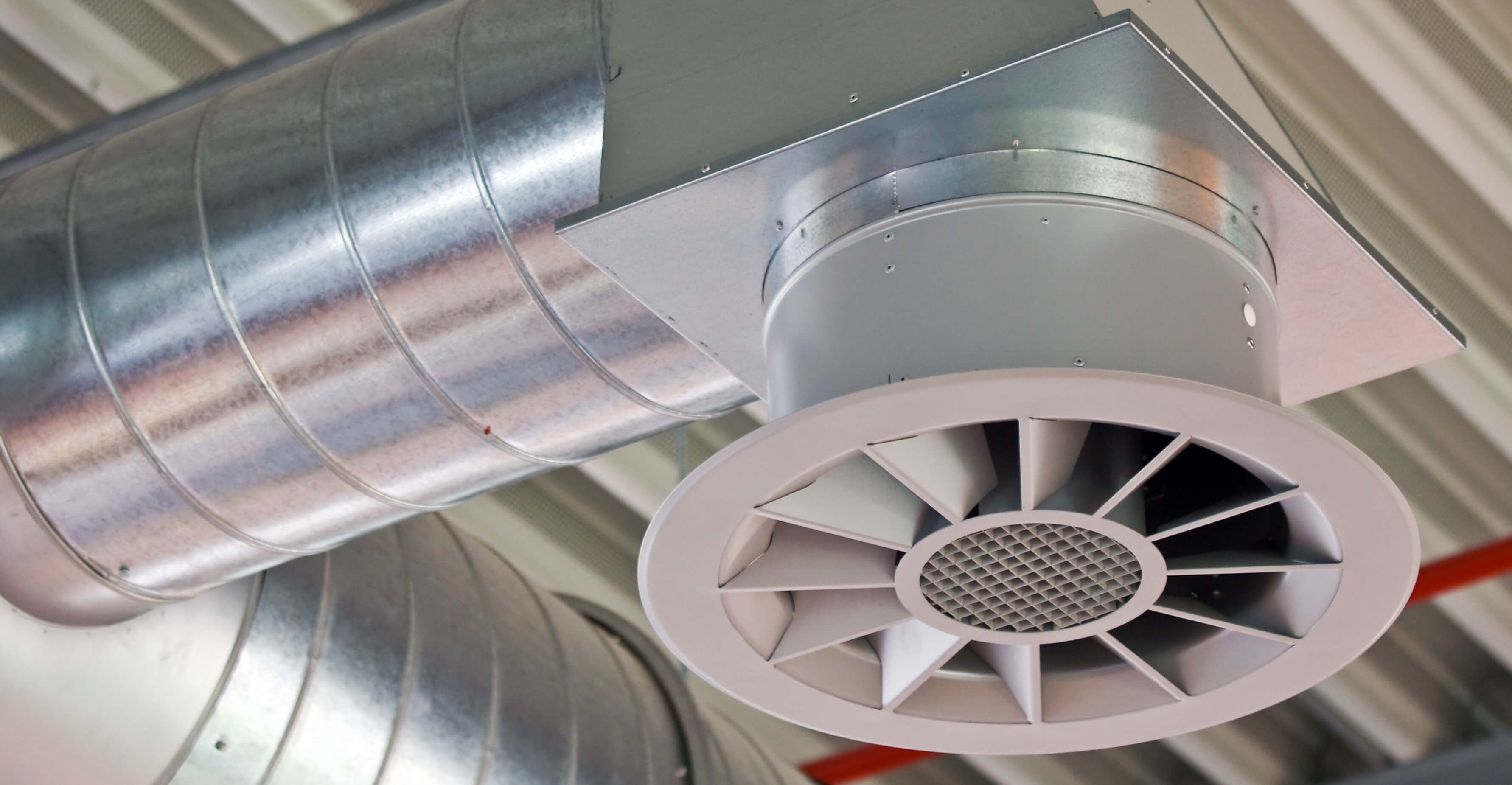

  • Канальные приборы отличаются небольшими размерами, высокой производительностью и низким уровнем производимого шума. Канальный вентилятор состоит из крыльчатки, находящейся на одном валу с двигателем, вибрационных прокладок и корпуса. Модели предназначены для монтажа на вентиляционные системы любого типа, поэтому выпускаются как с круглым, так и с квадратным сечением. Кроме того, канальные приборы способны работать не только на вывод, но и на подачу воздуха. Стоимость моделей варьируется от 12 до 138 тыс. рублей.

  • Пристенные вентиляторы состоят из электродвигателя, теплоизолированного кожуха, каркаса с рабочим колесом и патрубка, соединяющего прибор с воздуховодом. Вентиляторы такого типа могут присоединяться сразу к нескольким воздуховодам, что делает их наиболее востребованными при установке на вентиляционные системы, имеющие разветвлённую сеть. Работа пристенных моделей признана наиболее эффективной среди аналогов. Это объясняется настенным расположением прибора и возможностью мгновенного отвода загрязнённого воздуха ввиду более короткого воздуховода. Приобрести пристенную модель можно за 38-170 тыс. рублей.

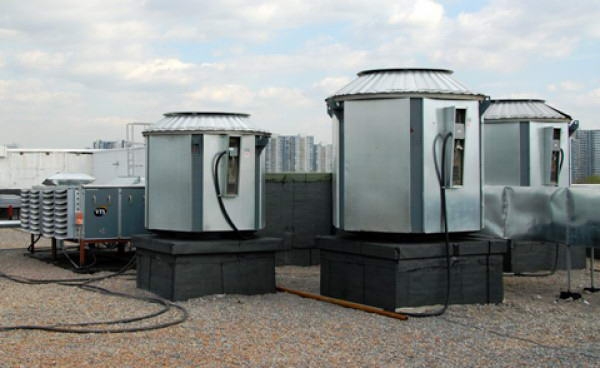

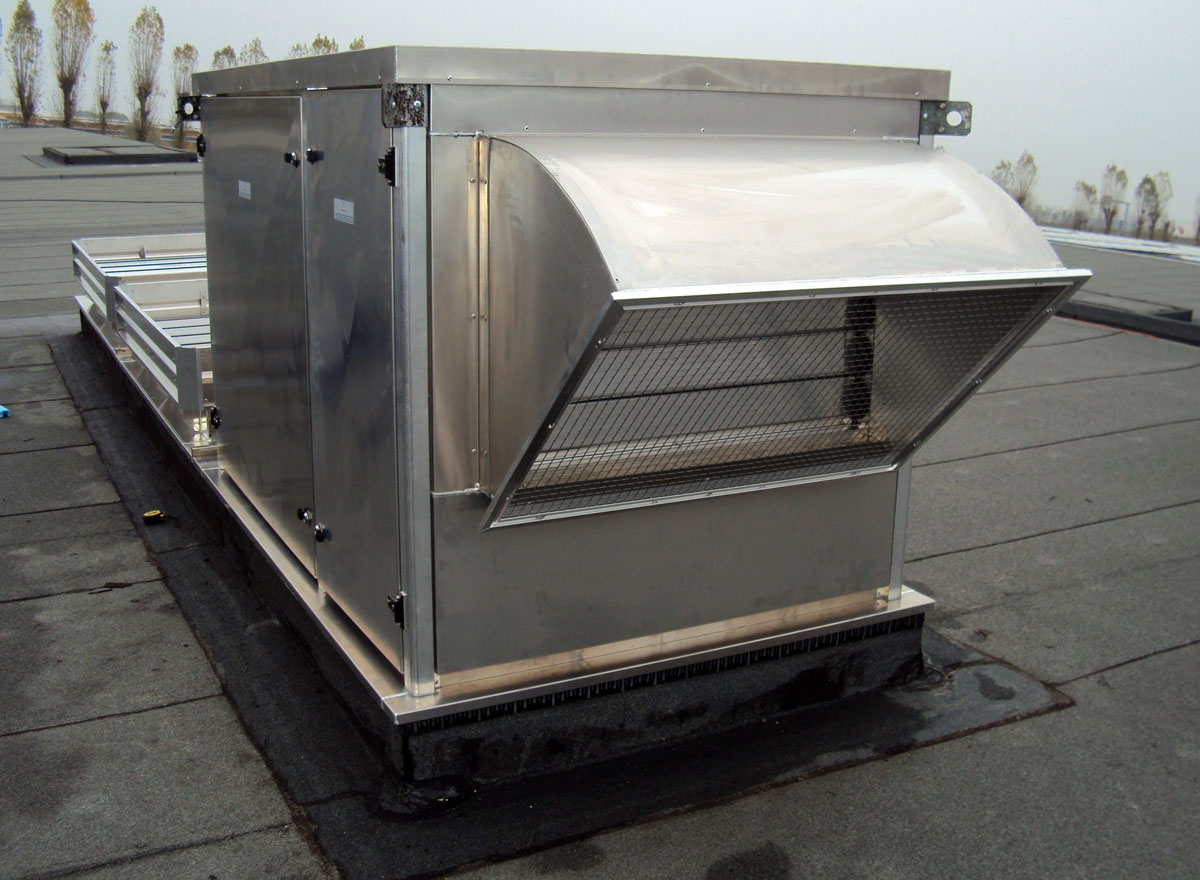

  • Крышные вентиляторы устанавливаются на крышах и отличаются высокой эффективностью работы на больших площадях. Управление приборами осуществляется при помощи щита, расположенного в специальном шкафу, расположенным в помещении. До недавнего времени модели считались наиболее эффективными, однако, с появлением пристенных приборов, отошли на второй план. По способу захвата и передачи воздушных потоков крышные приборы подразделяются на радиальные, осевые и диагональные.

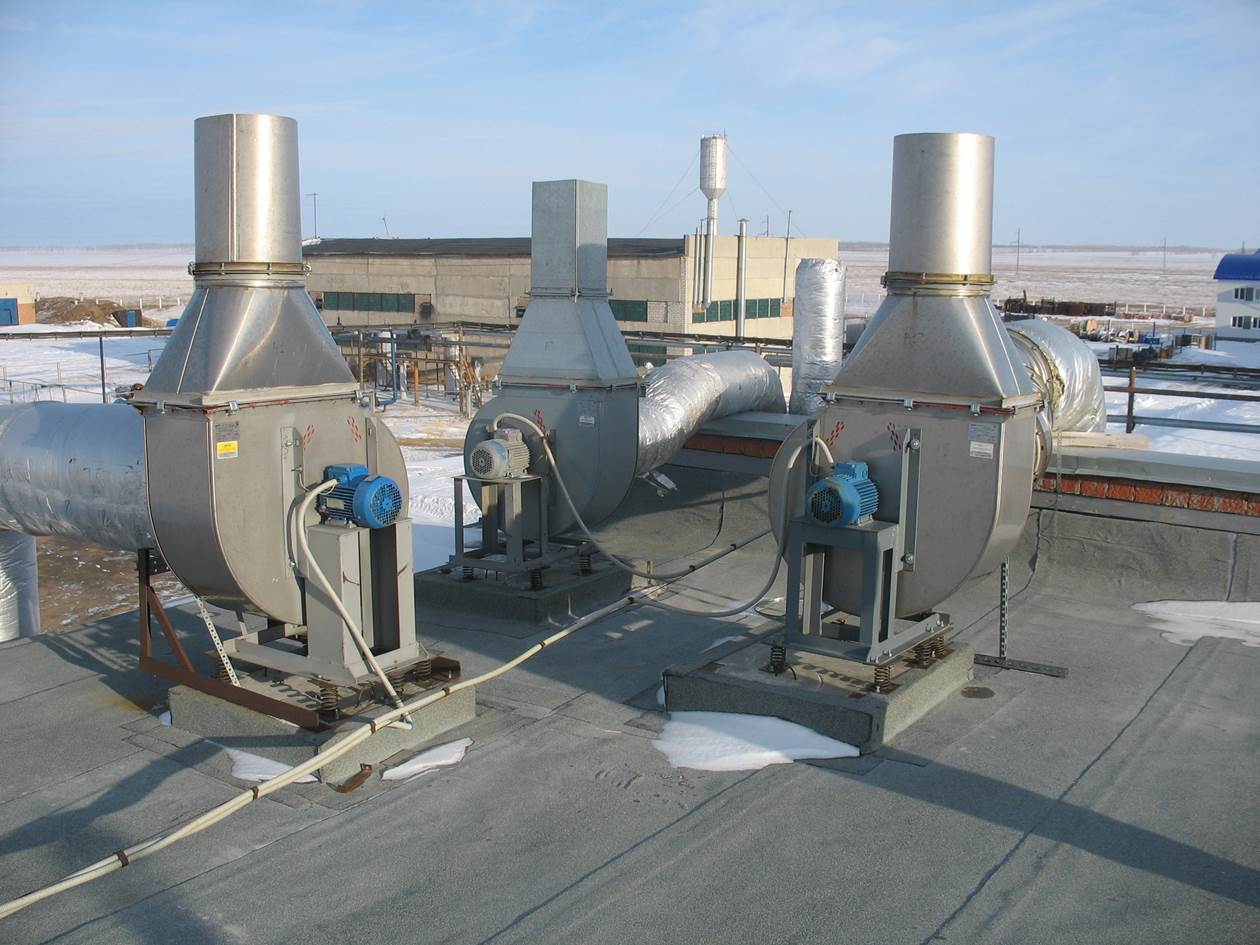

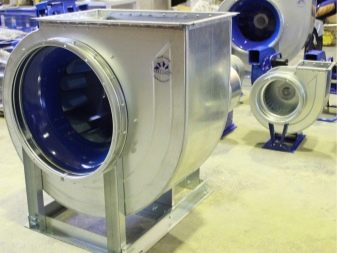

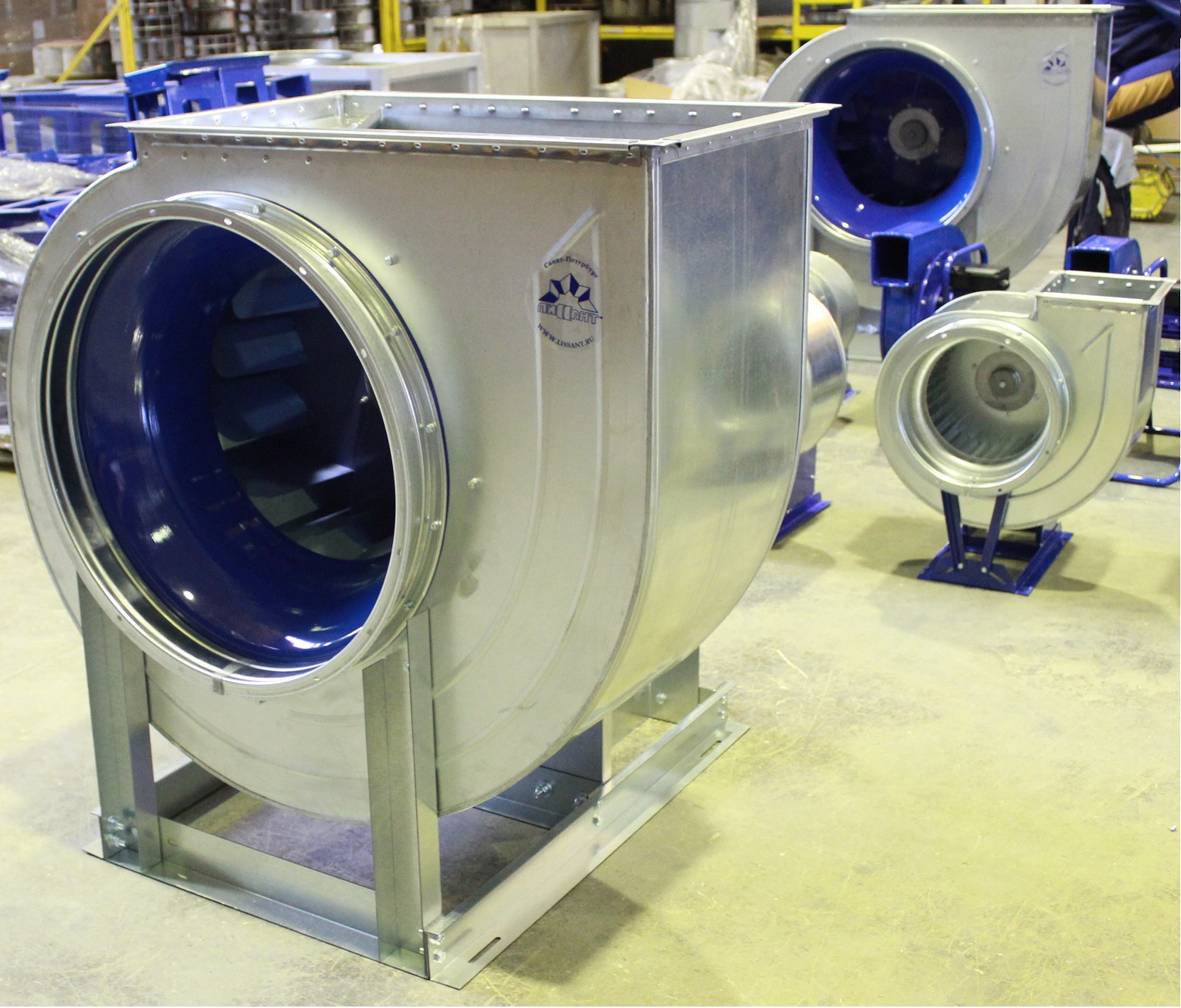

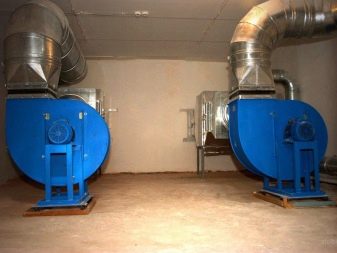

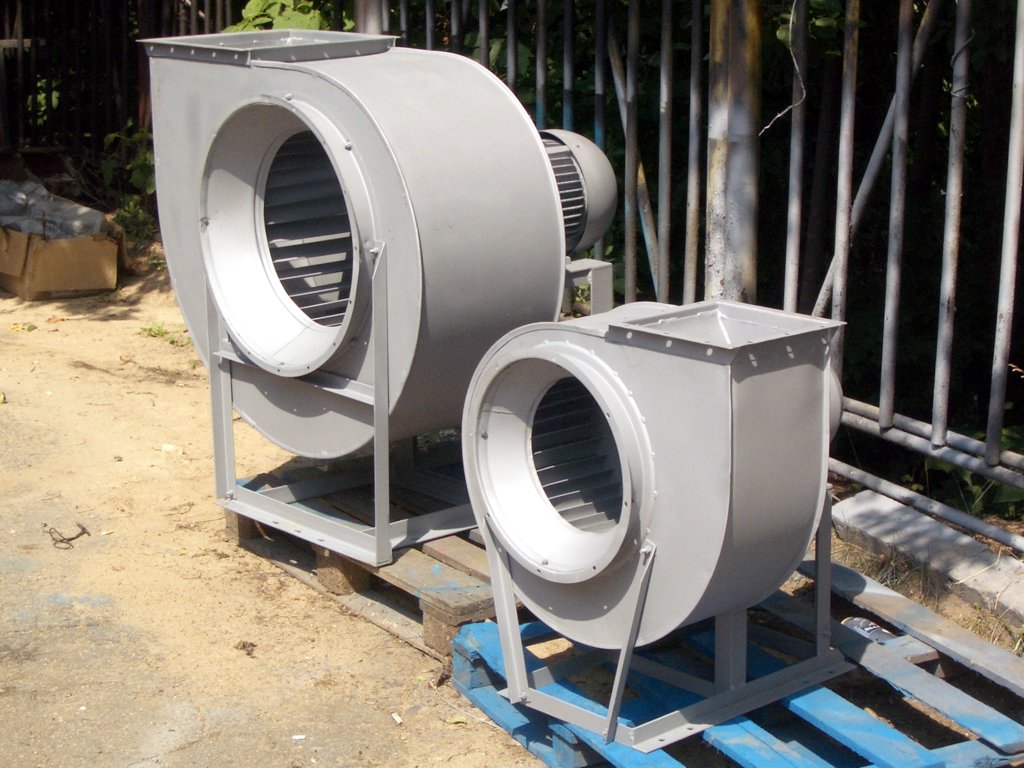

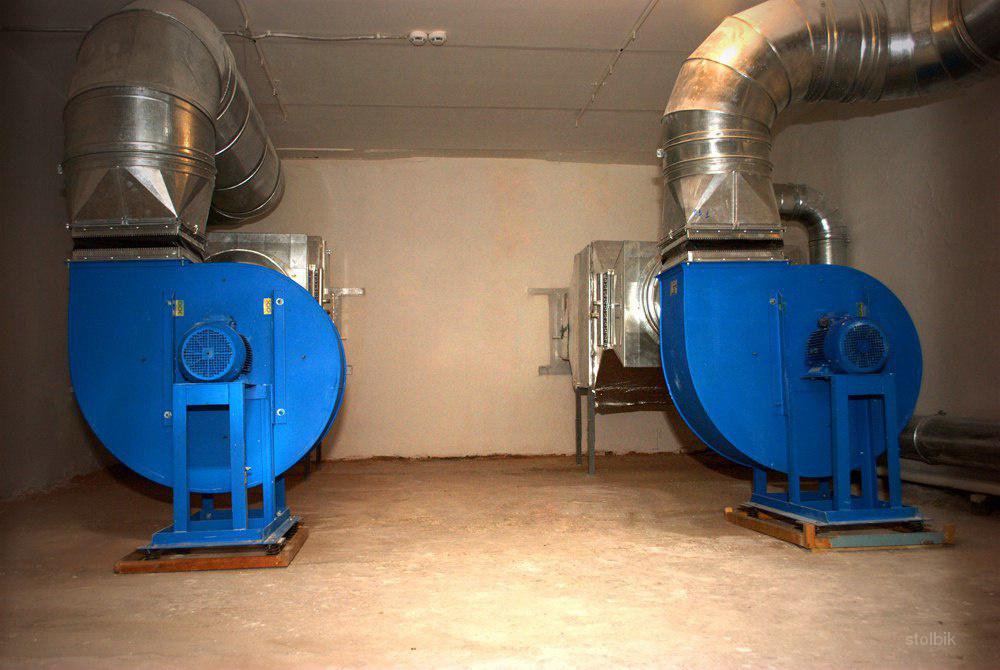

  • Радиальные (центробежные) вентиляторы включают в себя спиральный кожух, колесо с лопастями, двигатель и корпус, оснащённый входным и выходным отверстиями. Модели способны работать с загрязнённым твёрдыми частицами воздухом, главное, чтобы их концентрация в нём не превышала 100 мг/м3. Приборы не отличаются высокой температурной устойчивостью и рассчитаны на взаимодействие с воздушными потоками, температура которых не превышает 80 градусов. Кроме того, из-за особенностей строения лопастей, модели производят очень много шума, ввиду чего используются только на промышленных объектах. Ценовой диапазон радиальных моделей достаточно широк. Самый простой и маломощный прибор можно приобрести всего за 7 тыс. рублей, в то время как высокопроизводительные промышленные модели стоят от 100 тыс. рублей.

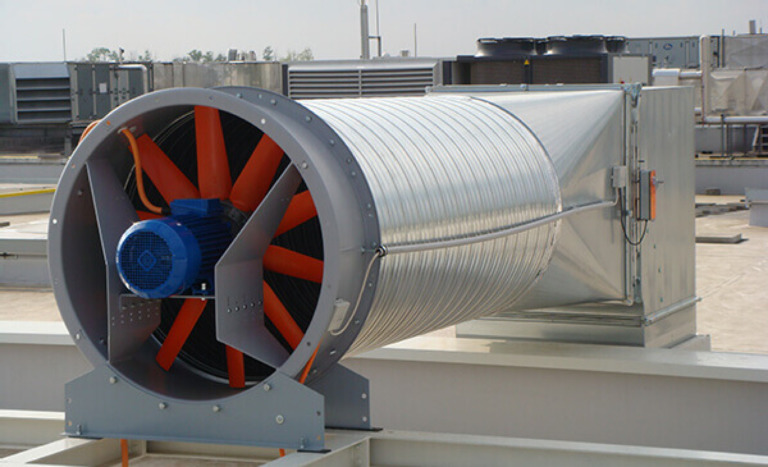

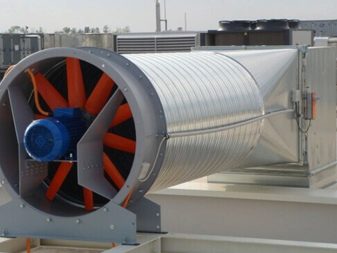

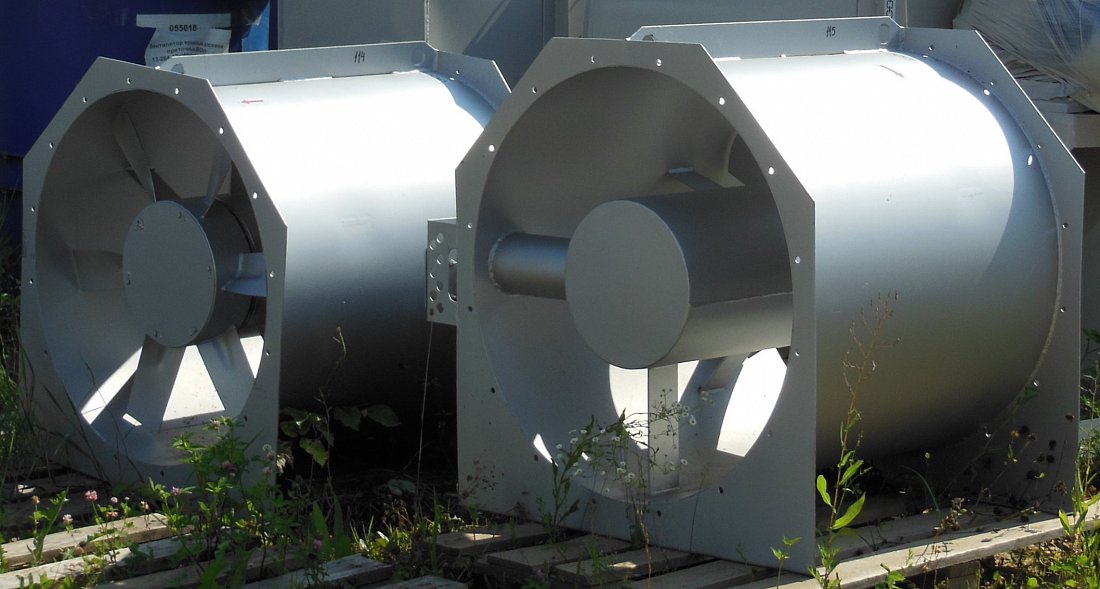

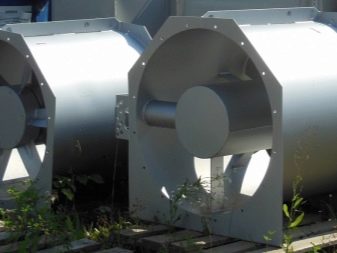

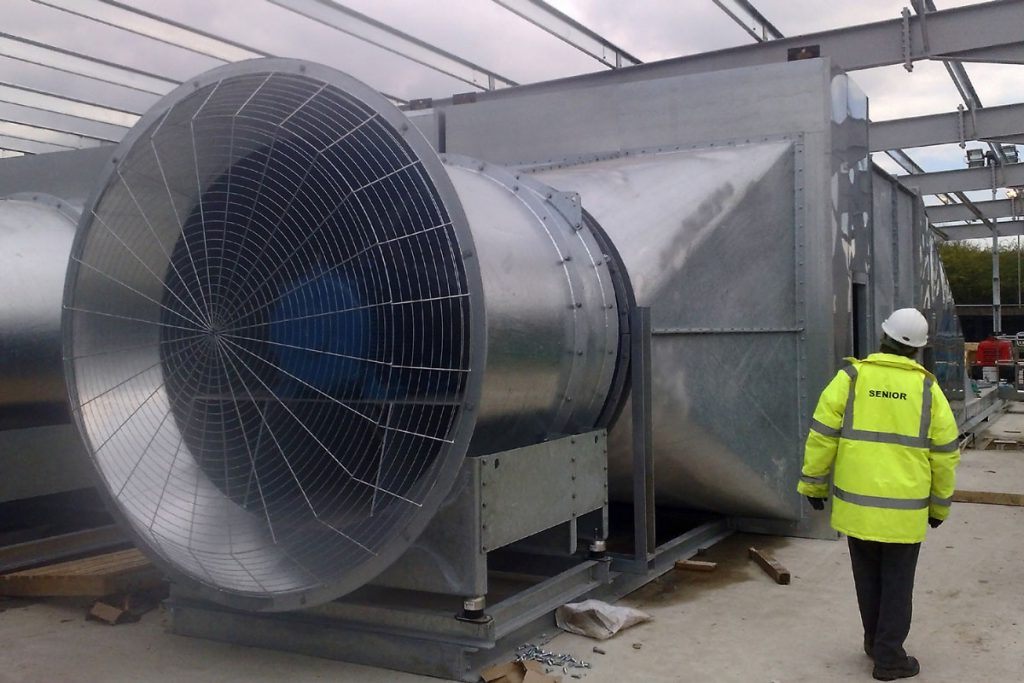

  • Осевые вентиляторы гораздо выносливее радиальных и способны работать при температуре 400 градусов не менее двух часов. При повышении температуры дыма до 600 градусов прибор может работать около часа, что позволит вывести людей из помещения и принять меры к тушению пожара. Приборы отличаются высокой устойчивостью к воздействию химических соединений и могут быть установлены на предприятиях химической и фармацевтической промышленности. Модели оснащены трёхфазными асинхронными двигателями и способны перекачивать за час до 120 тысяч кубометров дыма. Стоимость приборов варьируется от 3 до 158 тыс. рублей.

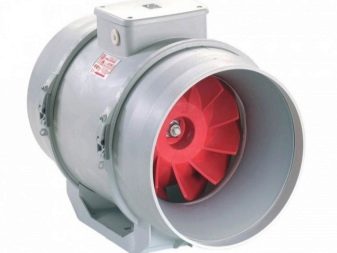

  • Диагональные вентиляторы являются более усовершенствованной модификацией осевых приборов и отличаются диагональным выходом всасываемого воздуха, в то время как у осевых приборов он движется вдоль оси. Устройства отличаются довольно низким уровнем шума и высокой производительностью.

Особенности монтажа вентилятора для дымоудаления

Монтаж вентиляторов дымоудаления может производиться несколькими способами, выбор которых зависит от некоторых факторов.

К основным из них относятся:

  1. тип кровельного покрытия здания (мягкий/твердый);
  2. величина угла наклона крыши по отношению к горизонту;
  3. внешний вид вентилятора;
  4. габаритные размеры узла дымоудаления.

Если вентилятор будет устанавливаться на недавно построенное здание, то область его монтажа необходимо заблаговременно подготовить.

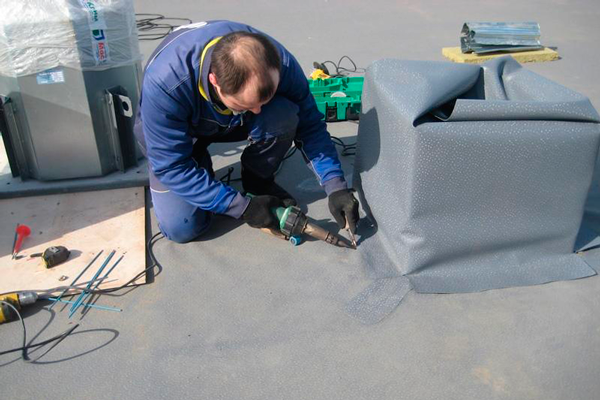

Монтаж крышного вентилятора дымоудаления

Для этого выполняются работы:
  • по обеспечению стяжки места монтажа;
  • по установке специальных оцинкованных юбок и фартуков, которые располагаются по контуру корпуса вентилятора;
  • по восстановлению целостности изоляционных слоев крыши.

Перед тем как будет начата установка крышных вентиляторов дымоудаления нужно убедиться, что область его монтажа и окружность в радиусе 3 метров выполнены из негорючих материалов.

Корпус вентилятора дымоудаления производят из стали, которая отличается повышенной прочностью, а ее поверхность покрыта специальным антикоррозионным слоем. Такие конструкции могут устанавливаться на твердых или мягких кровлях.

Монтажный стакан для крышного вентилятора дымоудаления

Наиболее сложным в исполнении является монтаж вентиляционных узлов на крышах, которые имеют мягкую кровлю. Несмотря на это следует обеспечить максимально высокую прочность и надежность крепления основания вентилятора на таких крышах.

На кровлях с твердым покрытием монтаж осуществляется существенно легче. В процессе монтажных работ важно соблюдать правильность монтажа корпуса системы дымоудаления и вентилятора, используя специальные крепления того же производителя.

Зачастую они предлагаются в комплекте с оборудованием. После завершения монтажа всех конструкционных элементов щели, которые остались, заделываются с помощью герметического состава.

Назначение и порядок проведения работ

Активное строительство объектов повышенной этажности для массового пребывания людей (спортивные комплексы, офисные и торговые центры, транспортные сооружения и другие многофункциональные здания) требует наличия на объектах инженерных сетей, обеспечивающих максимальную безопасность людей. Инженерные сети, обеспечивающие противопожарную безопасность, — неотъемлемая часть любого строительного объекта. Необходимость противопожарных систем оговорена в нормативных актах, регламентирующих строительные работы. Противопожарные системы должны быть предусмотрены во всех строительных проектах любого строящегося здания, сооружения или промышленного объекта.

Частью противопожарной защиты является установка системы дымоудаления (системы противодымной вентиляции). Задачей противодымной вентиляции является обеспечение защиты людей от опасного воздействия продуктов горения при пожаре во время эвакуации людей из опасной зоны. Вентиляция дымоудаления выполняет функции предотвращения отравлений людей угарным газом и предотвращения распространения дыма по всем помещениям горящего здания.

Основным элементом противодымной вентиляции является вентилятор дымоудаления. Для эффективного выполнения задачи дымоудаления применяются вентиляторы большой производительности, параметры которых рассчитываются в зависимости от конкретных требований и условий проекта. Такие вентиляторы имеют внушительный вес и размеры, а потому требуют тщательной проектной проработки и отработанной методики монтажа. Установка системы дымоудаления должна производиться квалифицированным персоналом, прошедшим специальную подготовку.

Монтаж крышных вентиляторов дымоудаления

Монтаж вентиляторов для системы дымоудаления зависит от типа вентилятора, от его весогабаритных параметров. В системах дымоудаления чаще всего применяются крышные вентиляторы, хотя возможно использование центробежных вентиляторов, устанавливаемых в специальных помещениях – вентиляционных камерах. Выбор типа вентилятора важно осуществить еще на стадии проектирования, чтобы рационально определить место установки агрегата. Для этого необходимо изучить поэтажные планировки здания, тип кровли, наметить направление выброса воздуха – либо вертикально вверх через проем в крыше, либо в вентиляционную шахту, либо горизонтально через проем в стене здания.

Узнать стоимость монтажа вентиляторов дымоудаления

К месту монтажа вентиляторы поступают, как правило, укомплектованными электродвигателями. Часто крыльчатка вентилятора конструктивно выполнена на одном валу с электроприводом.

Если вентиляторы предполагается размещать в вентиляционных камерах, то эти камеры должны иметь нормируемый предел огнестойкости, иметь достаточную площадь для удобного монтажа и обслуживания вентилятора и должны быть отделены от остальных помещений противопожарными перегородками.

Наилучшие условия для монтажа вентиляторов дымоудаления обеспечены в зданиях с плоской твердой крышей.

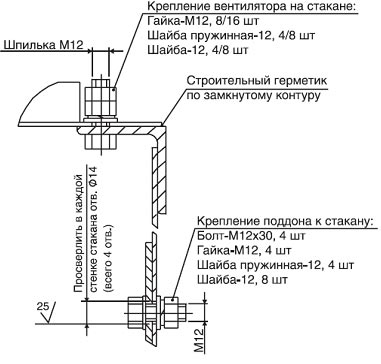

Монтаж поддона к стакану

К стакану, до монтажа вентилятора, необходимо прикрепить поддон. Перед установкой поддона в середине каждой стенки стакана на расстоянии 200 +/- 10 мм от основания следует просверлить отверстие диаметром 14 мм.

Конструкция поддона предусматривает наличие тяг. Крепление тяг поддона к боковым стенкам стакана осуществляется с помощью болтов, гаек и шайб М12.

Монтаж вентилятора дымоудаления

Монтаж клапана к вентилятору

До установки вентилятора дымоудаления на стакан, следует присоединить к вентилятору обратный клапан.

Предварительно клапан подлежит внимательному осмотру. Створки клапана могут быть зафиксированы на заводе транспортировочными узлами. Для того чтобы их освободить, необходимо снять транспортировочные винты и проверить свободное, без заедания, открытие створок.

Далее следует приступить к креплению клапана на вентилятор. Для этого крышный вентилятор подвешивают на подъемном устройстве. Во избежание перекоса запрещается во время и после монтажа опускать вентилятор на клапан.

Некоторые производители для облегчения монтажа снабжают клапан и вентилятор специальными отметками. Если они присутствуют, достаточно просто совместить метки.

Монтаж вентилятора с клапаном к стакану

Вентилятор с клапаном крепится к стакану, вмонтированному в кровлю, в строго вертикальном положении. При этом крепежные элементы, шайбы и гайки М12, устанавливаются на шпильки, приваренные к стакану. На каждую шпильку следует навинчивать по две гайки. Все элементы крепления должны проверяться на силу зажима. Очередность выполнения работ должна быть строго прописана в технической документации, прилагаемой к изделию.

Подробнее об установке систем вентиляции: https://www.airclimat.ru/ventilyatsiya.htm

Общестроительные работы

После установки вентилятора дымоудаления, зазор между вентилятором и краем стакана заделывается строительным или специальным герметиком. Далее, при необходимости, выполняется цементно-песчаная стяжка, укладка гидроизоляции, обустройство юбок, фартуков и других элементов в строгом соответствии со строительными нормами и стандартами.

От качества монтажных работ зависит срок эксплуатации вентилятора и характеристики работы вентиляционной системы.
