Монтаж воздушной линий проводом СИП

Монтаж воздушной линий проводом СИП по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на монтаж воздушной линий проводом сип, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Монтаж воздушной линий проводом СИП

Сооружение новых электрических линий или реконструкция старых требует определенного подхода к монтажным работам, которые обозначены правилами и стандартами. К примеру, в линиях напряжением 0,38 кВ применяются самонесущие провода СИП изолированного типа. Именно такиеэлектрические линии гарантируют высокую надежность эксплуатации, плюс ко всему ремонт СИП проводам необязателен. Поэтому сама эксплуатация СИП линий требует только профилактических осмотров, которые проводятся с определенной периодичностью. Цель этой статьи – монтаж СИП, по каким правилам проводятся монтажные работы.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Описание СИП

По виду самонесущий изолированный провод представляет собой привычный многожильный скрученный силовой кабель без общей изоляции. В кабеле СИП-1 изоляция на нулевом несущем проводе отсутствует, все остальные марки имеют обязательную изоляцию на всех проводах. СИП-1, СИП-2 и СИП-3 и их модификации отличаются тем, что несущая или единственная жила (как в случае СИП-3) снабжена жёстким стальным сердечником, эти марки кабелей используются для прокладки воздушных линий значительной протяжённости. СИП-4 и СИП-5 не имеют сердечников в своих жилах и могут быть использованы на малых расстояниях, например для подводки электричества в распределительный щиток здания. Изоляция первой и четвёртой марок кабеля выполняется из экструдированного светостойкого термопластичного полиэтилена, тогда как в некоторых модификациях и в изготовлении остальных марок используют исключительно «сшитый» полиэтилен. Эти технологии производства пластика позволяют получить покрытие, устойчивое к атмосферным воздействиям и растяжениям, а также к нагреву проводников в критических ситуациях.

Преимущества

Монтаж СИП по сравнению с оголёнными алюминиево-стальными проводами обладает только одним существенным недостатком: стоимость прокладки таких линий несколько дороже. Тогда как по сравнению с кабелями, закреплёнными на несущем тросе, удаётся слегка сократить цену и снизить общую сложность монтажа.

Среди основных преимуществ называют повышенную электробезопасность, независимость характеристик проводника от атмосферных условий и относительную простоту монтажа. Изоляция фазных проводов не только защищает металл от окружающей среды, но и обеспечивает защиту для окружающих линию предметов и существ от поражения электрическим током.

Дополнительно изолированные провода лишены ухудшения проводящих характеристик в случае обледенения, как их «голые» предшественники, а также их невозможно «захлестнуть» никаким ветром. Используя специальную арматуру и инструмент для монтажа СИП, специалист способен практически в одиночку совершить весь процесс работы, при наличии установленных опор.

Требования к монтажу

  • Сам монтажный процесс начинается с расчистки трассы. Необходимо срезать деревья или крупные ветки, которые могут касаться воздушной линии, и которые могут мешать установке опорных столбов.
  • Далее производится раскатка самого провода СИП и его регулировка. Здесь есть очень важный момент. Провода не должны касаться бетонных опор и металлических конструкций, а также земли.

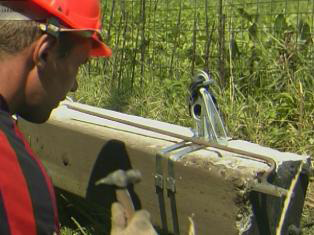

Внимание! Если производится прокладка новой трассы, то металлические крепежные изделия должны быть прикреплены на опорах еще до их установки. Это упрощает сам процесс крепления, ведь наверху это сделать будет непросто. Во всяком случае, для этого потребуется спецтехника или придется электрикам использовать когти.

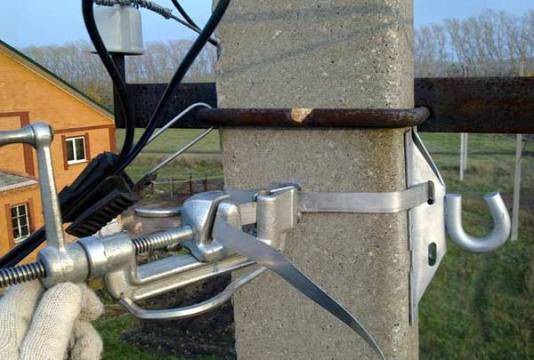

  • Что касается крепления кронштейнов, то они устанавливаются на опорах в верхней их части, скрепляемые металлической лентой. При этом концы ленты между собой крепятся специальным устройством, который называется скреп. Это приспособление, во-первых, закрепляет ленту, во-вторых, стягивает ее, в-третьих, убирает ее излишки.
  • Производится установка опорных столбов в подготовленные заранее колодцы. Здесь важно соблюсти их ориентацию, то есть, кронштейны всех столбов должны быть направлены в одну сторону.
  • Далее, производится монтаж проводов.

Раскатка провода

К монтажу СИП приступают после установки опор ВЛИ с закрепленными на них зажимами.

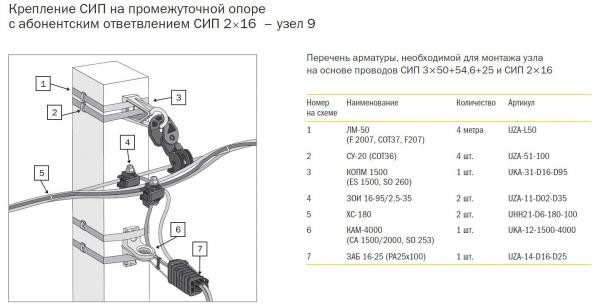

На анкерных опорах, несущих усилие натяжения проводников, устанавливаются анкерные зажимы, на расположенных между ними промежуточных опорах — поддерживающие зажимы.

Монтаж кабеля СИП начинается с его раскатки. Для этого последовательно выполняются следующие действия:

  • На всех опорах анкерного пролета, на котором монтируется провод, устанавливаются специальные раскаточные ролики. На крайних, анкерных опорах, ролики крепятся с помощью ремня, на промежуточных опорах ролики подвешиваются на крюк в проушины для поддерживающих зажимов;
  • За одной из крайних опор пролета устанавливается барабан с проводом. Располагается он в вертикальном положении на специальных подставках, позволяющих ему вращаться в процессе раскатки. Для того, чтобы провод входил в ролик под более пологим углом, барабан рекомендуется устанавливать от опоры на расстоянии, не менее ее длины;
  • С другой стороны монтируемого пролета располагается барабан, на котором намотан трос-лидер, обычно представляющий собой синтетический канат диаметром 10–12 мм, в зависимости от способа раскатки (ручная, механизированная);
  • Далее осуществляется ручная раскатка троса-лидера. Эта операция производится путем последовательного подъема на каждую опору, заправкой троса в ролик и дальнейшей его протяжки;
  • После подъема на последнюю опору, трос-лидер соединяется с СИП посредством специального чулка и вертлюга, препятствующего закручиванию провода в процессе раскатки.

На этом подготовительные процедуры заканчиваются, и начинается собственно раскатка провода. Трос-лидер медленно, без рывков вытягивается в обратную сторону. При механизированной раскатке, работает сматывающее устройство барабана, приводимое двигателем внутреннего сгорания с редуктором, трос-лидер также может вытягиваться вручную.

В процессе раскатки, провод, следуя за тросом-лидером, поднимается на опору и занимает его место на роликах. Ролики и барабаны должны быть расположены так, чтобы при раскатке не происходило трения провода по земле, опоре и другим конструкциям. Недопустимо применение технологии, при которой провод раскатывается на земле, а затем поднимается на опору.

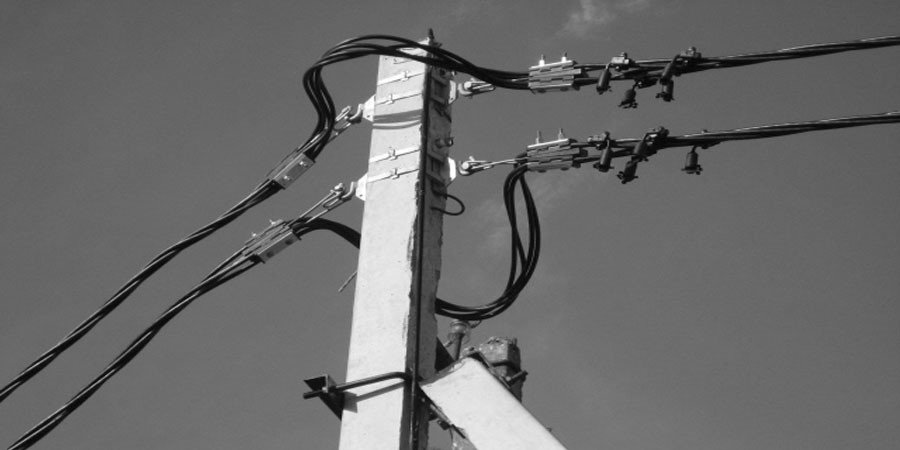

Закрепление провода на опорах

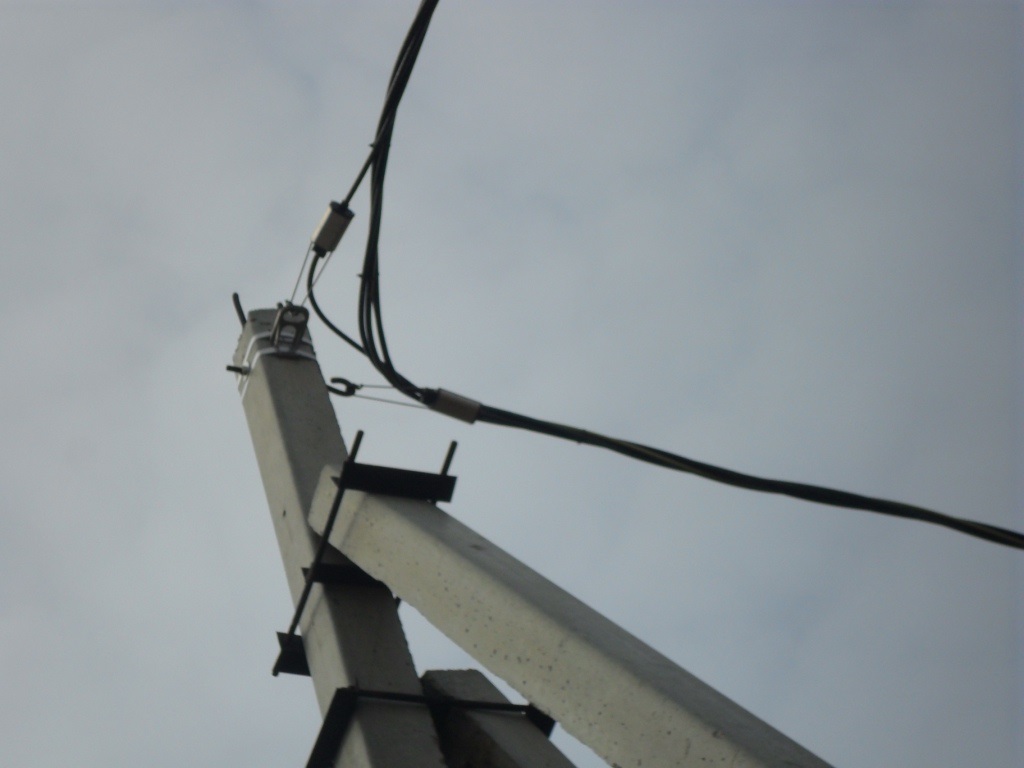

Раскатка продолжается до тех пор, пока начало провода, соединенное с тросом-лидером не минует раскаточный ролик на последней опоре. На следующем этапе выполняется крепление СИП. Несущую жилу или весь жгут, в зависимости от типа используемого провода, закрепляют в анкерном зажиме, оставив концы достаточной длины для выполнения соединений. Затем производится разъединение СИП с тросом-лидером. Раскаточный ролик снимается. Далее необходимо на всех промежуточных опорах завести кабель в проушины поддерживающих зажимов, а монтажные ролики снять.

Натяжка провода

На первой анкерной опоре пролета производится натяжка провода. Для этого понадобится ручная лебедка со специальным сжимающим захватом жгута или несущей жилы. Поскольку усилие натяжения должно быть строго дозированным, необходимо наличие динамометра. Величина усилия натяжки может быть указана в проекте, в противном случае, ее можно взять из монтажных таблиц в соответствии с маркой провода и длиной анкерного пролета.

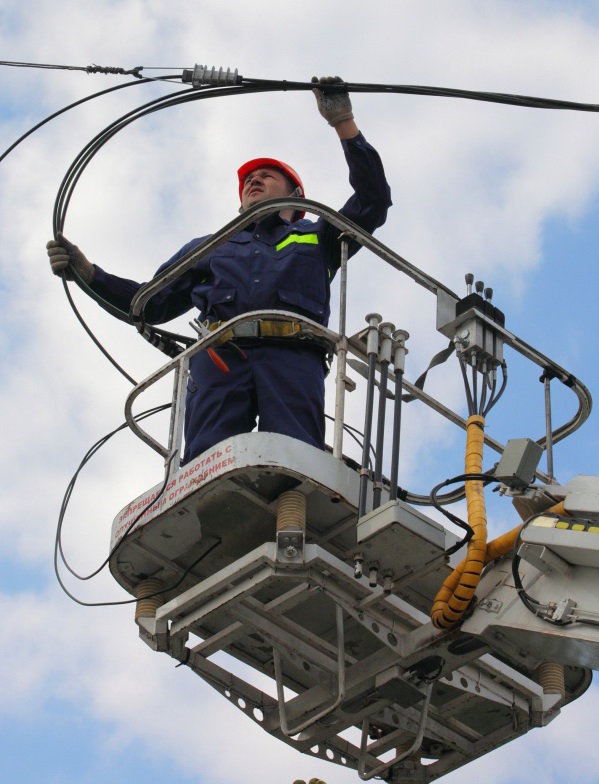

Работа выполняется с платформы АГП («автовышка»). Лебедка закрепляется на несущей жиле или на жгуте, ее крюк через динамометр крепится к опоре. Движением рукоятки осуществляется натягивание провода СИП до требуемого усилия, контролируемого по шкале динамометра. По окончании натяжки производится закрепление и затягивание провода в анкерном зажиме, после чего лебедка и динамометр снимаются.

Ввод в дом

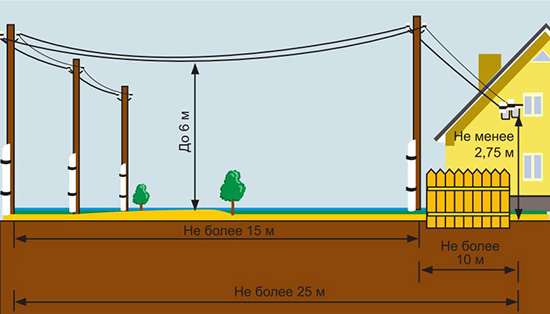

Опора не должна располагаться далее 25 м от постройки, иначе придется устанавливать дополнительный столб возле дома на расстоянии 10 м. Между столбами подводящий к дому провод для подачи электричества должен находиться не менее 6 м от земли.

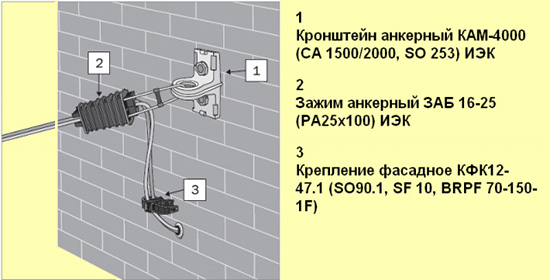

Подключение самонесущего провода к магистрали выполняют зажимами. Но прежде надо разложить СИП по стене дома. Чтобы провод прочно держался на фасаде, по стене крепят анкерные зажимы. Они представляют собой кронштейн с петлей, крепящийся к стене дюбелем. Чтобы закрепить кабель, его надо просто притянуть этой петлей. Установка кронштейнов на стене требует соблюдения правил безопасности, по которым расстояние между крепежами и землей должно быть не менее 2,75 м.

Далее идет ввод уличного кабеля в дом. Если электрический щиток установлен на внешней стене дома, то кабель СИП подводят только к нему. Подключение внутренней проводки до щитка делают кабелем ВВГнг. Он более эластичный и меньший в диаметре. Расположение электрощита внутри дома потребует ввод СИП сквозь стену, хотя многие электрики рекомендуют выносить щит наружу и вести от него в дом кабель ВВГнг. СИП разрешено использовать для наружных и внутренних работ, так что проще его сразу завести внутрь дома. Только в стене, где будет проходить СИП, надо установить металлическую гильзу.

Когда все коммуникации проложены, осталось сделать подключение ввода к магистрали на столбе. Подключение своими руками выполняют в таком порядке:

  1. К стене дома и столбу крепят анкерные кронштейны.
  2. Возле дома провод закрепляют зажимом к кронштейну.
  3. Роликовым блоком СИП натягивают между постройкой и столбом.
  4. Край кабеля на столбе фиксируют зажимом с петлей, надевая его на анкерный кронштейн.

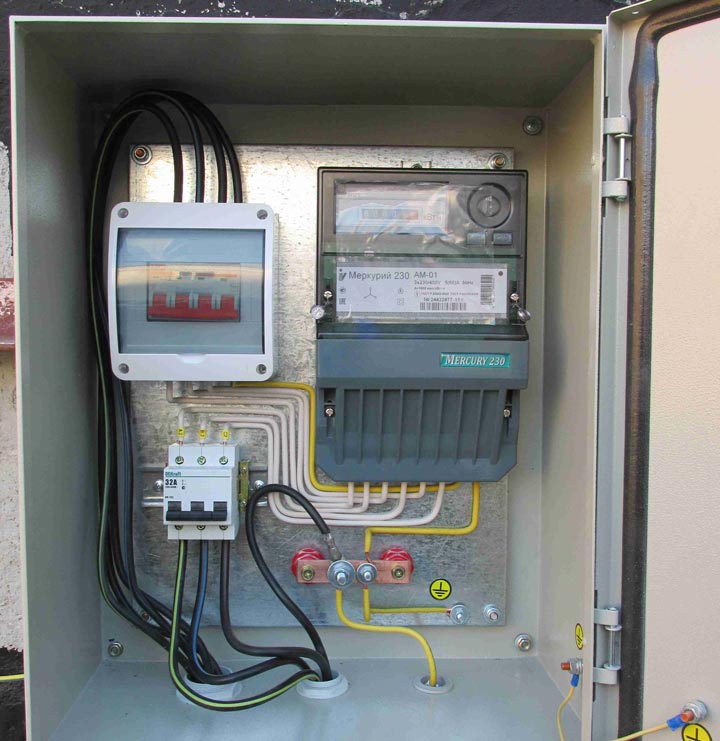

Непосредственное подключение в обычный автомат

Данное подключение имеет право на жизнь и большинство электриков именно таким образом его и выполняют. Контакты автоматов луженные и допускают подключение как медных так и алюминиевых проводников.

Из-за многожильной структуры провода СИП, при его зажатии в обычном контакте автомата, не все жилы задействуются, а используется лишь малая площадь контакта от возможной.

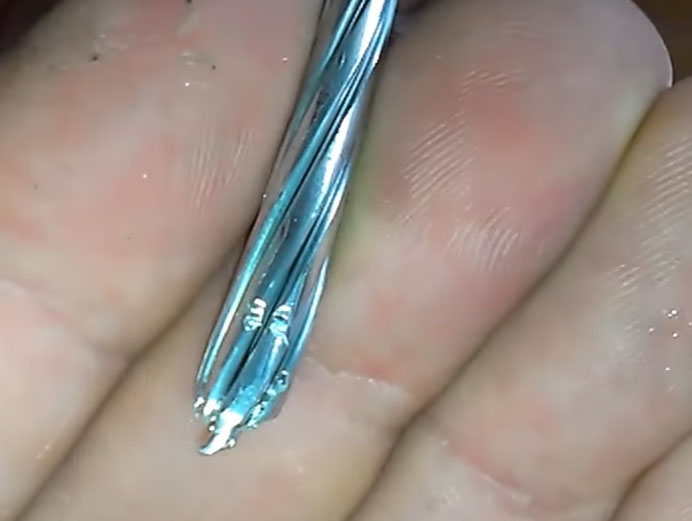

Ниже фото реального СИП после его зажатия в автомате, обратите внимание на всего лишь две жилы зажатые контактной поверхностью (вдобавок еще и передавленные из-за несоблюдения усилия зажатия).

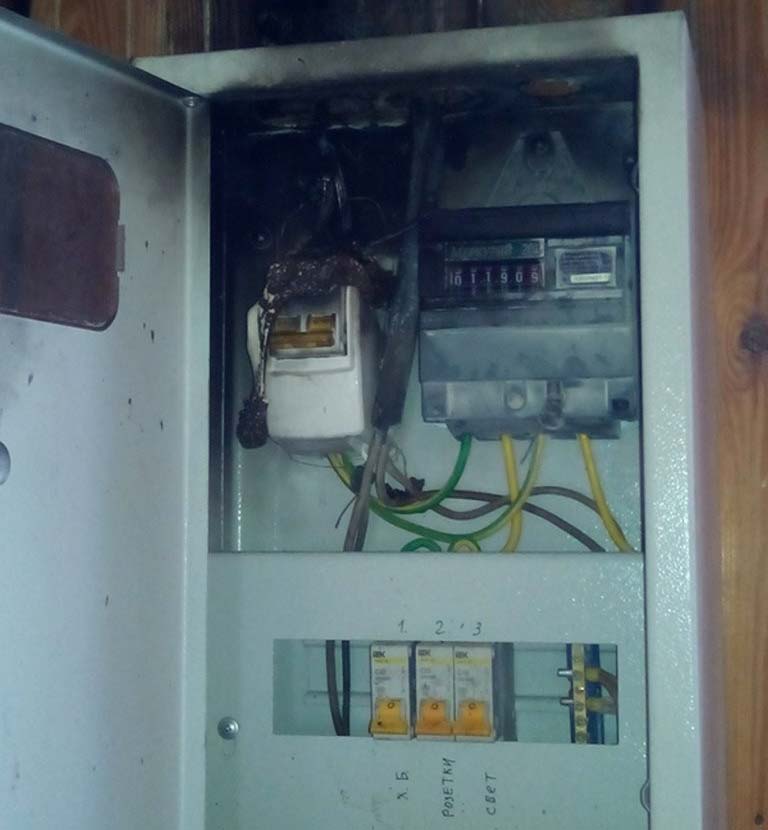

Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится.

Уже всего лишь через год, винт такого контакта можно будет спокойно довернуть минимум на четверть оборота. Если этого не делать в конечном итоге напрочь выгорает сам автоматический выключатель, а далее требуется его замена.

Хорошо если СИП у вас с запасом, так как подгоревший участок приходится выкусывать, зачищать и заводить заново. Проблему можно частично решить если периодически, хотя бы пару раз в год подтягивать контакт на автомате. Но это не всегда возможно.

Так энергоснабжающие организации заставляют пломбировать либо весь шкаф учета с автоматом и счетчиком, либо на автомат одевается защитная крышка, которая тоже оказывается под пломбой. И соответственно доступа у вас к контактам выключателя уже не будет.

Еще один минус — если у вас вдруг СИП оказался сечением не 16мм2, а 35 или все 50мм2 (другого просто не было в наличии), то в модульные автоматы до 40А он попросту не влезет. Большинство из них, как правило рассчитаны на сечение вводных проводников максимум до 25мм2.
