Монтаж системы заземления по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на монтаж заземления, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Монтаж заземления

Защитное заземление - это преднамеренное соединение с землей металлических частей электроустановки, не находящихся под напряжением (рукояток приводов разъединителей, кожухов трансформаторов, фланцев опорных изоляторов, корпусов измерительных трансформаторов и т.п.).

Монтаж заземляющих устройств состоит из следующих операций: установки заземлителей, прокладки заземляющих проводников, соединения заземляющих проводников друг с другом присоединения заземляющих проводников к заземлителям и электрооборудованию.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Вертикальные заземлители из угловой стали и отбракованных труб погружают в грунт забивкой или вдавливанием, из круглой стали — ввертыванием или вдавливанием. Эти работы выполняют с помощью механизмов и приспособлений, например: копра (забивка в грунт), приспособления к сверлилке (ввертывание в грунт стержневых электродов), механизма ПЗД-12 (ввертывание в грунт электродов заземления).

Для устройства заземления наиболее распространены электрозаглубители, имеющие стандартную электросверлилку и редуктор, понижающий частоту вращения ниже 100 об/мин и соответственно увеличивающий крутящий момент на ввертываемом электроде. При пользовании этими заглубителями к концу электрода приваривают наконечник-забурник, обеспечивающий рыхление грунта и облегчающий погружение электрода. Выпускаемый промышленностью наконечник представляет собой заостренную на конце и изогнутую по винтовой линии стальную полосу шириной 16 мм. В монтажной практике применяются и другие типы наконечников для электродов.

Техническое задание

В соответствии с требованиями нормативов на любом энергозависимом объекте перед монтажом заземляющего контура подготавливается техническое задание (ТЗ). В нем обязательно учитываются следующие рабочие моменты:

  • тип используемого заземления (одно- или двухконтурное, стационарное или переносное);
  • схема и способ прокладки заземляющих шин;
  • геометрические размеры и форма погружаемой в грунт части конструкции;
  • материал, используемый для изготовления заземляющих проводников и заземлителя (сталь, медь или алюминий);
  • способ их соединения (сварка или ботовое сочленение).

Это позволяет в дальнейшем быстро и своевременно выполнить работы по монтажу заземления, а также подготовить документацию.

Одноконтурная и двухконтурная схема

Независимо от способа организации электроснабжения на промышленном или гражданском объекте, установка заземлителей и монтаж защитного заземления осуществляется либо по одноконтурной, либо по 2-х контурной схеме.

В первом случае заземляющий контур прокладывается только внутри строения, что позволяет подключать к нему соединительные шины, проложенные от металлических частей действующих установок и другого электротехнического оборудования.

Обратите внимание! В простейшей ситуации (в бытовых условиях, например) защитный контур заземления может вообще не делаться. В этом случае его функцию выполняет расположенная во вводном устройстве или электрическом шкафу главная заземляющая шина (ГЗШ).

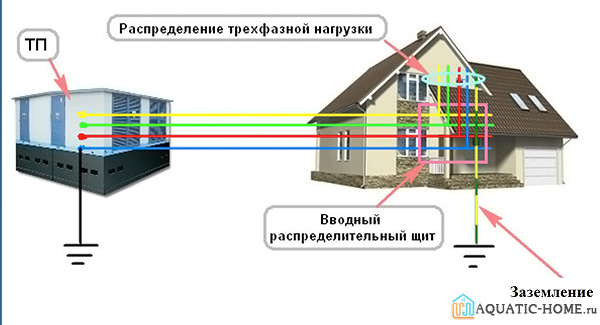

При использовании двухконтурной системы заземления к внутренней шинной обвязке добавляется ещё один контур, монтаж которого происходит снаружи объекта. Как правило, он выполняется в виде распределённого по периметру набора одиночных заземлителей (вбитых в землю металлических прутьев или отрезков арматуры, соединённых между собой стальной шиной). Образующаяся при этом замкнутая система позволяет увеличить площадь соприкосновения с грунтом и обеспечивает лучшие условия для стекания тока в почву.

Наружными контурами, дополняющими внутреннюю распределительную шину, обычно оснащаются трансформаторные подстанции, где требования к качеству заземления особенно высоки. В соответствии с требованиями нормативов электромонтажные работы на подстанциях проводятся с тем расчётом, чтобы элементы наружной обвязки отстояли от края строения более чем на один метр. Металлические штыри или отрезки арматуры вбиваются в землю на глубину не менее 0,7 метра. При этом соединяющая их стальная полоса должна располагаться строго вертикально (то есть ставиться на «ребро»).

Правила работы с переносными видами

Перечисленные схемные решения относятся к разряду стационарных заземлений, привязанных к конкретному месту. Однако в ряде случаев (для проведения ремонтных работ на отключённых сетях, например) может потребоваться монтаж временных или переносных приспособлений, в основу работы с которыми заложен принцип наложения заземления.

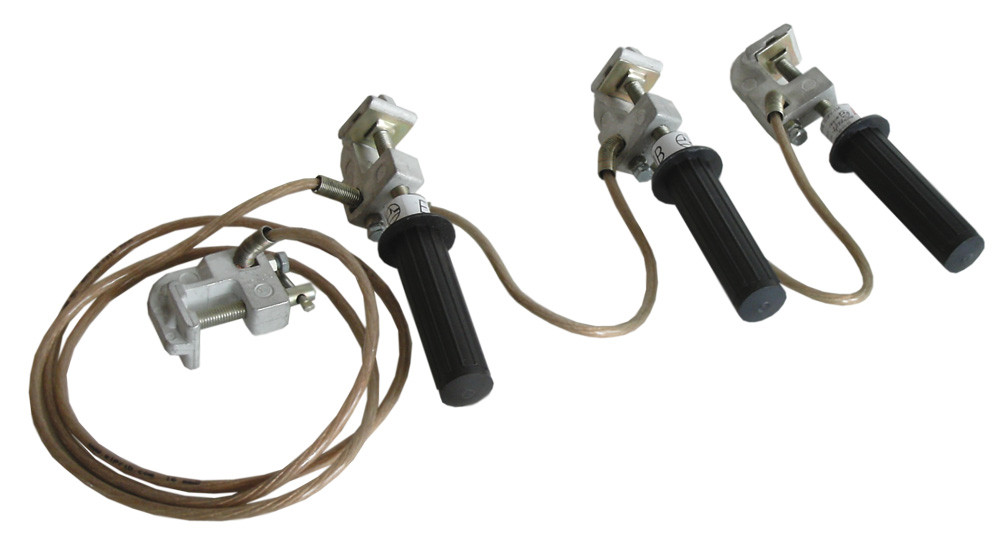

Переносные конструкции изготавливаются в виде оголённой медной жилы, имеющей на одном из своих концов забиваемый в землю металлический штырь, а с другой – специальную медную струбцину, служащую для подсоединения к заземляемой шине.

Некоторые модели переносных или временных устройств защиты вместо штыря имеют ещё одну струбцину, обеспечивающую надёжный контакт с заземляющей конструкцией (заземлителем).

Потребность в переносном заземлении этого класса объясняется необходимостью предупредить появление на обслуживаемом участке питающей цепи опасного напряжения, включённого по ошибке или случайно.

Правила монтажа этих накладных конструкций строго регламентированы действующими руководствами по обустройству заземлений. Ниже приведён перечень основных моментов, на которые следует обратить внимание в процессе работы с ними:

  • прежде всего, следует убедиться в отсутствии на обслуживаемой шине опасного напряжения, используя для этих целей специальный указатель;
  • для обеспечения защиты линии сначала к ней подсоединяются струбцины со стороны заземляющего устройства и лишь после этого переходят к фиксации их на защищаемой шине;
  • струбцина заземления подключается к оголённой шине обесточенной токоведущей цепи с той её стороны, откуда более всего вероятна ошибочная подача напряжения (обычно – со стороны распределительного щита).

Снятие или разборка конструкции временного заземления осуществляется в обратной последовательности.

Что такое контур заземления

В дальнейшем будет много ссылок на «Правила устройства электроустановок» (ПУЭ). Этот документ включает в себя действующие нормативы. Они используются и для того, чтобы монтаж заземления выполнялся без ошибок. Их применяют уполномоченные государственные организации для проверок, при утверждении и согласовании проектной документации. В настоящее время действует седьмая версия издания Правил, которая утверждена Министерством энергетики России приказом от 08 июля 2002 г.

Основные положения по теме изложены в главе 1.7 ПУЭ. Любую защитную систему этого вида создают с учетом типа нейтрали (глухо, эффективно заземленной, рабочей, изолированной). Принимают во внимание напряжение в сети, как выполнено присоединение к нейтрали защитных проводников. Все элементы составляют единый контур заземления.

При проектировании конкретной системы обеспечивают надежность контактов всех электрических соединений. Для удобного и надежного подключения потребителей создают внутренний контур заземления.

Все элементы цепи создают с расчетом на длительную эксплуатацию, поэтому исключают лишние нагрузки, принимают меры по защите металлических частей от разрушающего воздействия коррозийных процессов.

Монтаж

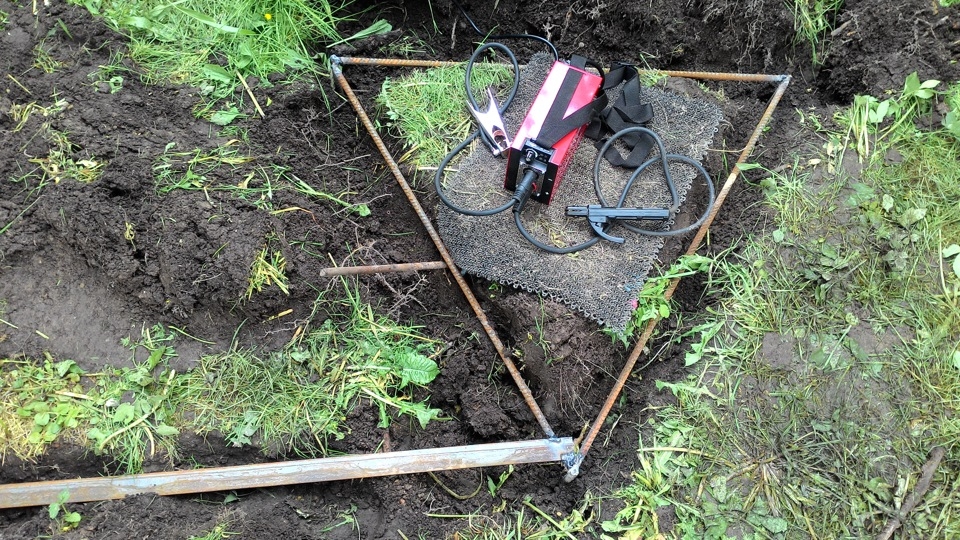

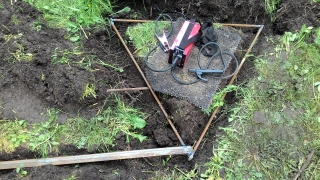

Контур заземления в частном доме своими руками сделать не так уж и просто. Этот процесс довольно трудоемкий и включает в себя следующие этапы:

  • Начинать работу следует с рытья траншеи. Необходимо отступить на 1 м от стены здания и приступить непосредственно к процессу. Глубина траншеи должна быть 0,5-0,75 м, иметь вид треугольника, большая сторона которого 2,5-3 м.
  • При покупке уголка не стоит экономить, как уже говорилось ранее, следует выбирать уголок 50х50х5 мм. Так как конструкции меньшего размера прослужат недолго. В общей сложности потребуется 3 метра уголка. Чтобы он легче входил в землю, необходимо болгаркой срезать один из его концов. Затем уголки посредством кувалды забиваются практически на всю длину по вершинам треугольника, они должны выступать над поверхностью земли примерно на 10 см.
  • Выполняя контур заземления в частном доме своими руками, на следующем этапе нужно объединить в единую цепь три электрода. Для этого потребуется металлическая полоса шириной 50 мм и толщиной 5 мм, а также электросварка. Эта полоса соединит уголки, которые стоят по вершинам треугольника. Ее необходимо приварить к ним в доступных местах. Швы следует проваривать по всей длине. Очень важно покрыть эти места краской, чтобы в результате воздействия блуждающих токов и ржавчины сварной шов не разрушился.
  • Устройство контура заземления на данном этапе завершается, остается лишь завести его внутрь помещения и проверить.

Внешний контур заземления коттеджа

Сопротивление, определяющее эффективность защитной системы, зависит не только от электрических параметров проводников, их количества, качества соединений в цепи прохождения тока. Существенное значение имеют характеристики среды, в которую будет погружен заземлитель в процессе эксплуатации.

Именно поэтому перед выполнением работ на участке и даже до создания проекта, пригодится геологическое исследование. Оно позволит выяснить тип, состояние и структуру грунта.

В торфе и глине при наличии достаточной влажности сопротивление будет минимальным. Скальные породы и каменистые почвы не подходят. Они не удерживают воду, сами не проводят ток.

Для точного расчета специалисты используют сложные формулы, которые содержат множитель – удельное сопротивление разных грунтов.



Как завести в дом?

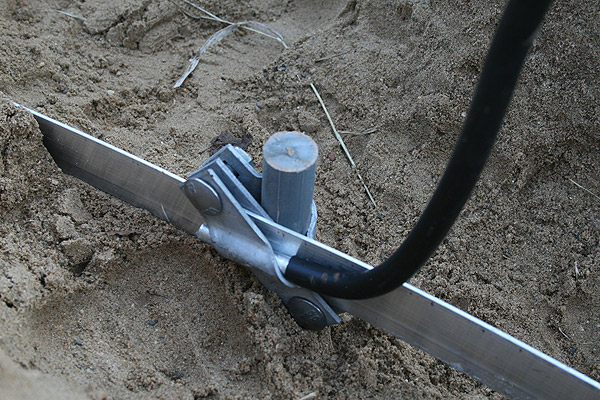

Контур заземления соединяется с электрическим щитом посредством металлической полосы, которая использовалась для соединения электродов, следующим образом:

  • Потребуется выкопать траншею.
  • Контур заземления (схема ниже) и полоса привариваются друг к другу.
  • После этого полосу необходимо дотянуть до электрического щита.
  • Для дальнейшего подключения шины заземления к электрическому щитку допускается использовать медную жилу.
  • Затем к заземляющей шине приваривается винт и соединяется с медной жилой. К винту посредством двух шайб и гаек подключается медный кабель, который собирает все заземляющие провода дома.

Что запрещено делать при заземлении?

Выполняя заземление, не стоит делать следующие вещи:

  • Не стоит монтировать только один металлический прут. Для качественного заземления требуется один или даже два треугольника.
  • Нельзя использовать элементы с высокой плотностью: швеллера или арматуру. Из-за прочной поверхности они будут хуже контактировать с грунтом.
  • Нельзя делать монтаж на глубину меньше, чем на 1 метр.

Полезный совет! Перед тем как вкапывать металлические детали в землю, нужно их обработать специальными защитными покрытиями.
