Проектирование электроснабжения предприятий

Проектирование электроснабжения предприятий по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на проектирование электроснабжения предприятий, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Проектирование электроснабжения предприятий

Система электроснабжения предприятия состоит из питающих, распределительных, трансформаторных и преобразовательных подстанций и связывающих их кабельных и воздушных сетей и токопроводов высокого и низкого напряжения.

Система электроснабжения строится таким образом, чтобы она была надежна, удобна и безопасна в обслуживании и обеспечивала необходимое качество энергии и бесперебойность электроснабжения в нормальном и послеаварийном режимах. В то же время система электроснабжения должна быть экономичной по затратам, ежегодным расходам, потерям энергии и расходу дефицитных материалов и оборудования. Экономичность и надежность системы электроснабжения достигается путем применения взаимного резервирования сетей предприятий и объединения питания промышленных, коммунальных и сельских потребителей.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

При сооружении на предприятиях собственных электростанций, главных понизительных подстанций и других источников питания учитываются близлежащие внезаводские потребители электроэнергии. Особенно это необходимо в районах, недостаточно охваченных энергосистемами.

При проектировании сети электроснабжения крупных потребителей, в число которых входят также и отдельные цеха предприятий, важно учитывать достаточно много условий. Исходные данные для проектирования зависят от многих факторов, начиная от специализации предприятия и заканчивая географическим положением, поскольку нужно учитывать не только мощность, потребляемую оборудованием, но и расходы на освещение и теплоснабжение.

Грамотно и рационально выполненный проект электроснабжения предприятия существенно влияет на надежность работы установленного оборудования при минимально допустимом потреблении электроэнергии. Электроснабжение предприятия должно обеспечивать безопасные условия труда и не иметь вредного влияния на окружающую среду.

Что входит в проектирование электроснабжения промышленных предприятий?

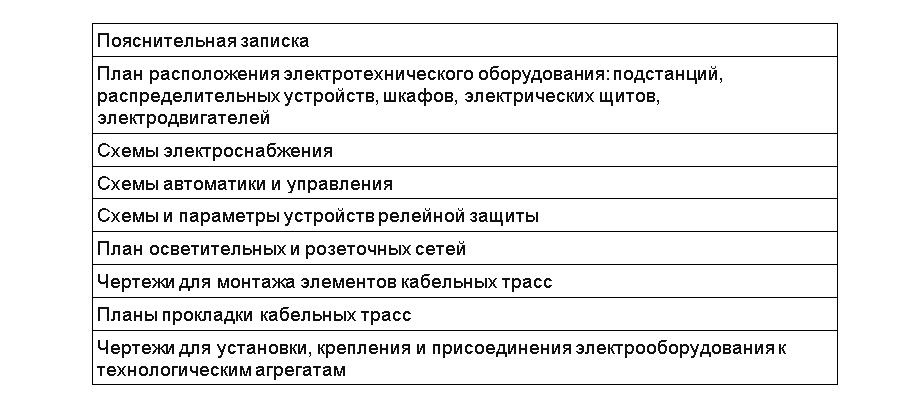

При строительстве предприятия собирается единый пакет документов, в котором проект электроснабжения является важной составляющей. В данный проект включены те аспекты, которые относятся непосредственно к электричеству, а именно:

Для быстрого ориентирования в проекте к нему обязательно прикладывается список чертежей в виде оглавления. Пояснительная записка – отдельно оформленная часть проекта. Стоит отметить, что перечисленное содержимое – далеко не все, поскольку проекты бывают совершенно разными.

Проектирование электроснабжения включает в себя очень широкий круг вопросов, что требует участия большого числа разработчиков. Ведь для каждой сферы электроснабжения необходим узкой квалификации специалист.

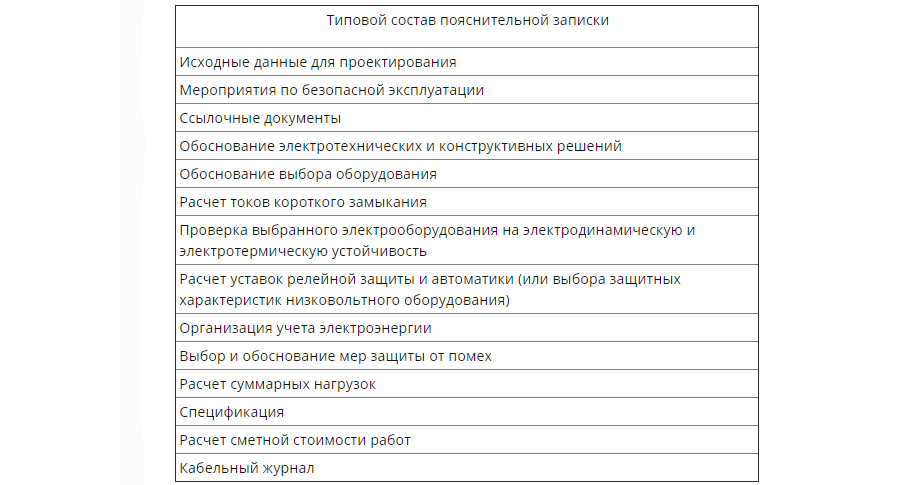

Пояснительная записка – важная составляющая проектирования электроснабжения. Это документ, который содержит в себе описания и пояснения относительно всего процесса проектирования электроснабжения промышленных предприятий.

Не стоит думать, что пояснительная записка выполняет роль непосредственного руководства при строительстве. Но при этом в данном документе объясняются такие моменты, как выбор тех или иных электроаппаратов, кабелей и др.

Системы управления в проектировании систем электроснабжения

Техническое задание на проектирование электроснабжения подразумевает под собой пояснение управления электродвигателем. То есть, в данном документе должно указываться каким образом может осуществляться управление двигателем.

Самый простой и классический способ – это кнопочная станция. Она устанавливается непосредственно рядом с вентилятором и соединяется с щитовой посредством контрольного кабеля. Кнопки станции подключены к катушке магнитного пускателя.

На сегодняшний день наиболее удобным способом является управление всеми процессами из одного места. Электродвигателей достаточно много, что требует обходить все установки. Именно поэтому сегодня помимо местного типа запуска в проекте предусматривается дистанционный способ, который происходит в специально оборудованной операторской.

Проектирование электроснабжения на сегодняшний день предусматривает использование современных компьютерных технологий. Таким образом, необходимо промежуточное звено между операторской и электрощитовой для преобразования сигналов управления в специальный код, понятный компьютеру.

Технологические процессы невозможны без управления шиберами. Для этого вблизи с пускателем вентиляторов монтируются реверсивные пускатели, которые открывают и закрывают его шиберы при входе/выходе. Специально для это цели существуют кнопки местного управления и переключатель режимов. При необходимости неполного открытия шибера монтируется специальная система контроля угла.

Итак, функционирование промышленного предприятия в основном зависит от правильного проектирования систем электроснабжения, а также всех элементов, из которых они состоят.

Этапы проектирования

Наиболее сложный и трудоемкий этап проектирования внутреннего электроснабжения - это определение и расчет потребляемой мощности нагрузки. В основе расчета лежат данные, как по паспортной потребляемой мощности оборудования, так и режимы его работы. Учитываются все факторы, включая реактивную мощность, требующую компенсации при помощи специального оборудования – компенсаторов реактивной мощности для обеспечения равномерной нагрузки трехфазной сети.

Отдельной графой в определении мощности идет расчет системы освещения цеха, позволяющий выбрать и оптимизировать расположение и типы светильников, в зависимости от требований к освещенности различных участков. Наличие или отсутствие центрального отопления может потребовать введение в число потребителей сезонное подключение систем электроотопления.

Большинство цехов промышленного предприятия требуют проектирования систем вентиляции.

Указанные условия показывают, насколько может быть трудоемким расчет системы электроснабжения на первом этапе проектирования, особенно, если речь идет об электропитании цеха нестандартного оборудования.

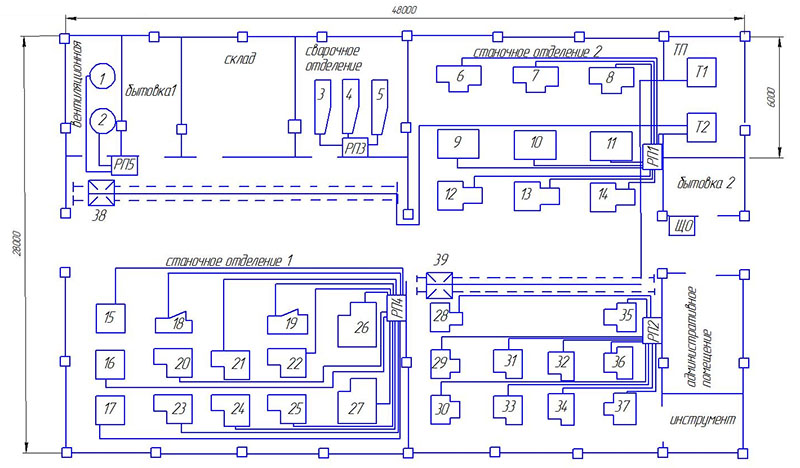

На втором этапе проектирования, используя данные первого этапа и масштабный план размещения оборудования, выбирается тип распределительной сети. При этом, необходимо учитывать такие факторы:

  • Расположение приемников электроэнергии на территории цеха;
  • Степень ответственности приемников (требования к надежности электропитания);
  • Режим работы.

От выбранной схемы распределительной сети зависит расход материалов линий электропередач, расположение трансформаторных подстанций, распределительных щитов.

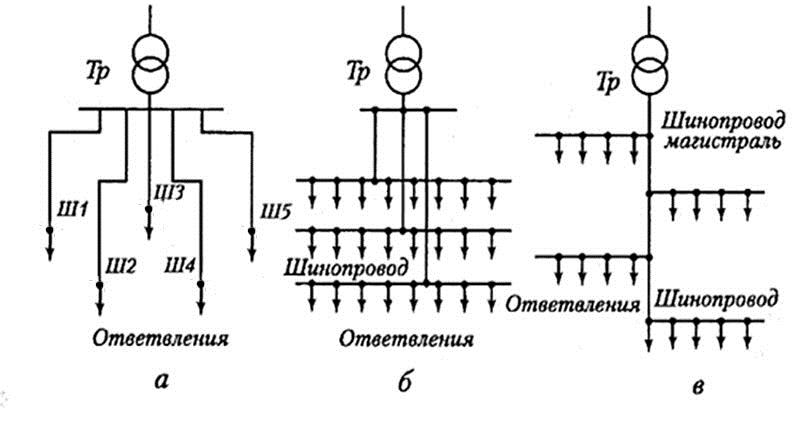

Используются такие виды распределительных сетей:

  • Радиальные схемы;
  • Магистральные;
  • Комбинированные.

При радиальной схеме каждый приемник питается от отдельной линии, проложенной от распределительного щита. Такой вид сетей используется для подключения мощных приемников, расположенных на достаточном удалении один от другого, а подстанция находится вблизи геометрического центра нагрузки.

Магистральная схема характеризуется тем, что применяется при сосредоточенной нагрузке, когда приемники энергии сгруппированы последовательно и на небольшом расстоянии друг от друга. В таком случае они подключаются к единой магистрали, проложенной от трансформаторной подстанции или распределительного щита.

К комбинированной относится магистральная схема с сосредоточенными нагрузками, когда от распределительно щита отходит несколько магистралей, каждая для своей группы нагрузок. Комбинированной сетью можно назвать и такое построение радиальной, когда мощные потребители получают питание непосредственно от питающей подстанции, а менее мощные объединены в группы и получают питание от распределительных щитов.

Именно комбинированные сети получили наибольшее распространение, так как они позволяют наиболее оптимально использовать материальные ресурсы без снижения надежности. На данном этапе также учитываются требования приемников к надежности питания и закладываются схемы резервирования подачи электроэнергии.

Третий этап разработки проекта основывается на двух предыдущих и предполагает расчет необходимого количества, мощности распределительных устройств, подстанций, компенсаторов реактивной мощности.

Расчет мощности приемников электрической энергии

Мощность нагрузки на питающую сеть во многом зависит от вида производства. К примеру, оборудование цеха металлорежущих станков комбината металлообработки при одинаковом количестве устройств, потребляет гораздо большую мощность, чем станки цеха обработки древесины. Таким образом, электроснабжение механического цеха тяжелого машиностроения требует более строгого подхода в отношении выбора количества и мощности преобразовательных подстанций и линий электропередач.

При проектировании следует учитывать суточный график работы потребителей, и в основе расчетов должна лежать средняя потребляемая мощность в часы максимальной нагрузки. Если в расчет брать суммарную мощность потребителей, то большую часть времени трансформаторы подстанции будут работать в недогруженном режиме, что приведет к лишним финансовым затратам на обслуживание питающего оборудования.

Считается, что оптимальный режим работы трансформатора должен составлять работу на 65 – 70% от номинальной мощности.

Требуемое сечение линий электропитания также выбирается с учетом средней потребляемой мощности, поскольку приходится учитывать допустимую плотность тока, нагрев и потери мощности.

Точно также на данном этапе должны учитываться характеристики потребления реактивной составляющей мощности, для рационального использования компенсаторов. Неправильное размещение и параметры компенсаторов приведут к перерасходу энергии, неправильному учету, а, главное, к увеличенным потерям и нагрузке на линии электропередач.

Данная задача ставится в первую очередь там, где в наличии имеется много мощных потребителей с индуктивной нагрузкой. Самым распространенным примером являются асинхронные двигатели, которые входят в большинство станочного оборудования.

Второй этап проектирования

Выбор типа распределительной сети частично определяется характеристикой оборудования по категорийности приемников. Различают три категории по требованиям к надежности электропитания:

  1. Первая категория – перерыв в подаче питания приводит к угрозе безопасности, авариям, полному срыву технологического процесса. К данной категории относятся большое количество оборудования машиностроительного и металлообрабатывающего профиля, а также предприятия серийного производства на основе конвейера, например, машиностроительного профиля.
  2. Вторая категория – нарушение производственного цикла, перебои в выпуске продукции, не приводящие к серьезным экономическим последствиям. Большинство производств относятся именно к этой категории. Здесь можно указать оборудование ремонтно - механического цеха (РМЦ).
  3. К третьей категории относятся потребители с более щадящими требованиями к электропитанию, чем первых двух категорий. Сюда можно отнести большинство производственного оборудования швейного цеха, и некоторые цеха металлоизделий.

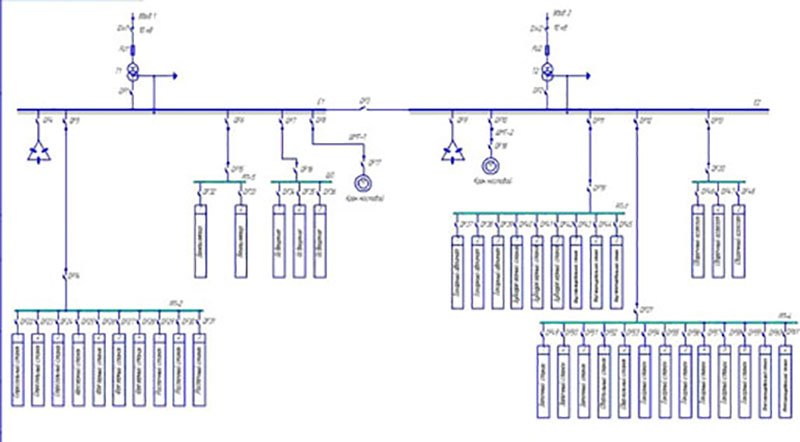

Оборудование, относящееся к первой категории, требует выполнять проектирование электроснабжения с учетом взаимного резервирования нескольких (обычно двух) источников внешнего электрического снабжения.

Оптимальное сочетание надежности электроснабжения при минимальных затратах достигается правильным выбором системы электроснабжения в соответствии с категорийностью оборудования и расположением оборудования на площади производственного цеха.

В большинстве случаев наиболее рациональной является комбинированная магистральная схема с сосредоточенными нагрузками. Оборудование кузнечного цеха или сварочного цеха имеет свои особенности по энергопотреблению и требует прокладки отдельных питающих магистралей, а электроснабжение участка механосборочного цеха, напротив, вполне возможно выполнить по магистральной схеме. И когда в цехе установлено несколько поточных линий, то без нескольких магистралей питания не обойтись. То же необходимо учитывать, когда выполняется расчет электроснабжения инструментального цеха.

Отдельные линии питания закладываются на систему освещения и вентиляции, будь то электропроект деревообрабатывающего комбината или проект электрики авиазавода авиационного предприятия.

Заключительный этап

На основании данных предыдущих расчетов составляется электротехнический проект, состоящий из нескольких комплектов документов. Вначале разрабатывается рабочий проект, который в процессе выполнения работ может корректироваться в зависимости от местных условий и в конце работ будет отличаться от расчетного. Одним из основных документов при проектировании электроснабжения является однолинейная схема электроснабжения цеха. Чертеж однолинейной схемы позволяет быстро сориентироваться в тонкостях и особенностях электроснабжения цеха.

Что нужно знать, чтобы заказать проект электроснабжения предприятия

Предприятий отличает большое количество высоко и низковольтных потребителей разных категорий, наличие электроприемников высокой мощности, что обуславливает высокие требования к безопасности. Для заказа проекта электроснабжения необходимо собрать и передать в организацию, занимающуюся проектированием, исходные данные. На их основании составляют техническое задание. Как правило, в его составлении принимают участие главный энергетик предприятия или его собственник и представитель проектной фирмы.

Исходные данные и техническое задание содержат:

  • Данные о собственнике. Его ФИО.
  • Точный адрес, по которому расположено производственное предприятие, его отраслевая принадлежность и назначение.
  • План цехов и других помещений с указанием размеров и площади.
  • Полный список электрооборудования, которым оснащается предприятие.
  • Характеристики электроприемников: напряжение, мощность.
  • Места размещения потребителей электроэнергии, их категории.
  • Источники электроэнергии автономные или сетевые, с указанием предполагаемой точки подключения.
  • Места размещения распределительных устройств и электрических щитов, список электроаппаратов, размещаемый в них, схемы их подключения. Требования к схемам и аппаратам защиты, включая молниезащиту и заземление.
  • Требования к аварийным и резервным источникам электричества.
  • Места монтажа генерирующих установок, их тип, топливо и характеристики.
  • Способы прокладки токоведущих кабельных линий в цехах и других помещениях, расположение кабелей.
  • Требования к осветительной и общей сети электроснабжения, включая расположение их элементов и точек подключения потребителей.
