Проектирование мультизональной VRV системы

Проектирование мультизональной VRV системы по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на проектирование vrv системы, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Проектирование мультизональной VRV системы

Большинству обладателей традиционных систем кондиционирования знакомо требования того, чтобы при работе этого оборудования двери и окна должны быть закрытыми. Иначе охлаждаться будет не только комната, но и коридор, а с этой задачей сплит-системе справиться очень сложно. Что делать в тех случаях, когда в жаркие летние дни благоприятный микроклимат требуется создавать не только в комнатах или кабинетах, а и в коридоре. Установить кондиционер в каждом помещении нереально и невыгодно. В данном случае самый лучший вариант – монтаж мультизональной системы.

Что представляют собой мультизональные кондиционеры

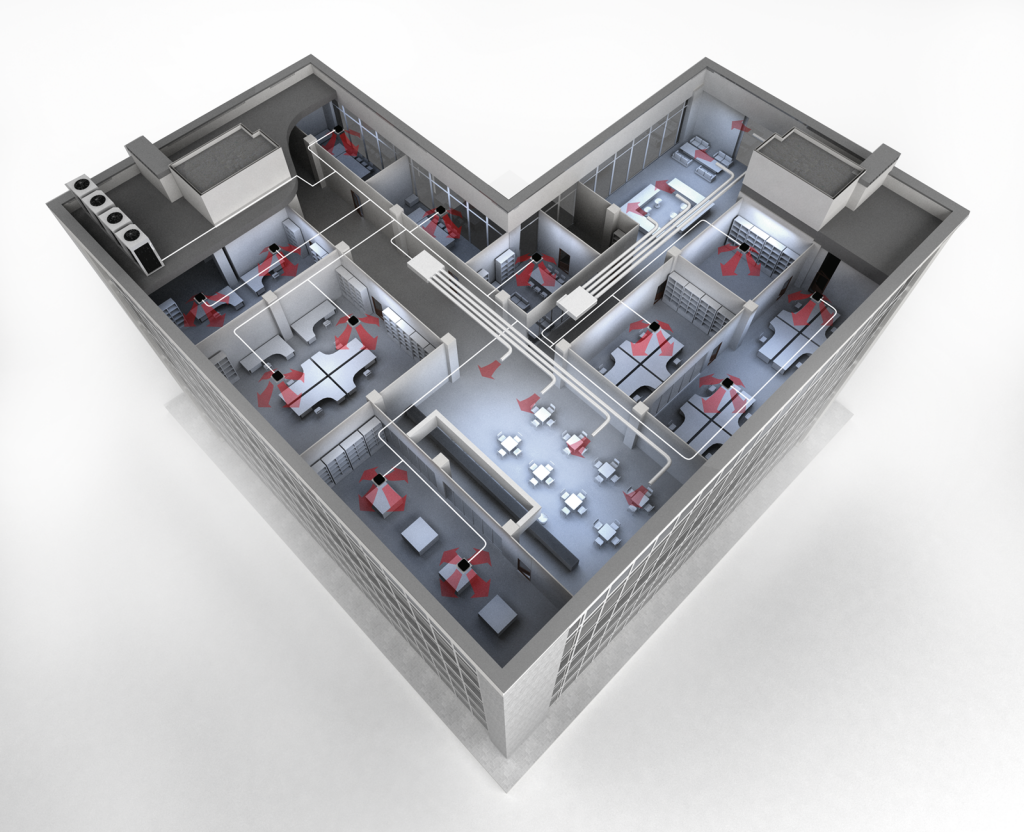

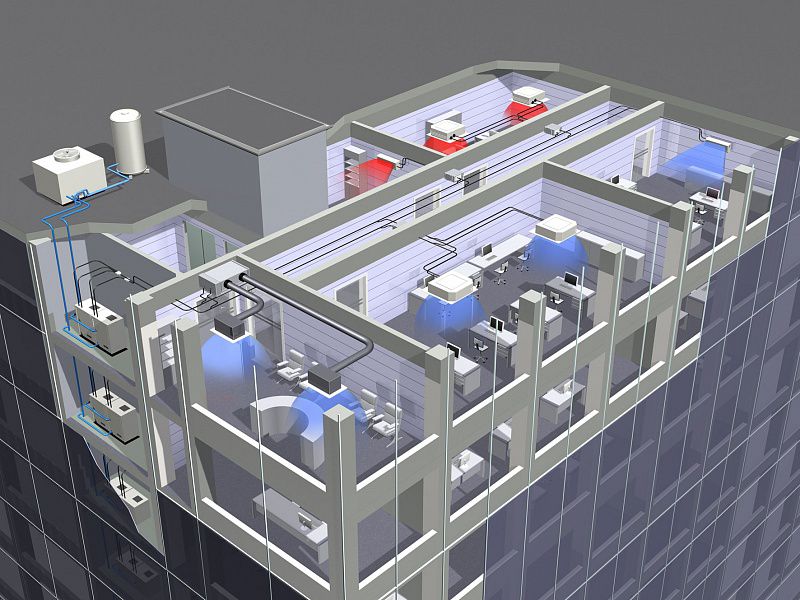

Это такие климатические установки, которые способны создавать благоприятный микроклимат не в одной квартире или комнате, а в нескольких, например, в офисе или многоэтажке. Иными словами такое оборудование устанавливается в служебных зданиях, больницах, больших офисах или предприятиях, гостиницах и так далее.

Примечание: охлаждать, обогревать все помещения сразу способна не каждая мультизональная система, такая возможность напрямую зависит от производителя и конкретно взятой модели.

Подобные системы кондиционирования бывают VRV типа и VRF:

  • первая Variable Refrigerant Volume (VRV), в переводе «переменный объём хладагента», была выпущена и запатентована ТМ Daikin в конце прошлого века (1982 г);
  • вторая система – Variable Refrigerant Flow или VRF переводится, как «переменный поток хладагента». По сути, аналогична первой, но так, как аббревиатура VRV уже зарегистрирована на указанную компанию, то другие производители, которые выпускают похожее оборудование, вынуждены указывать именно эту аббревиатуру на нем.

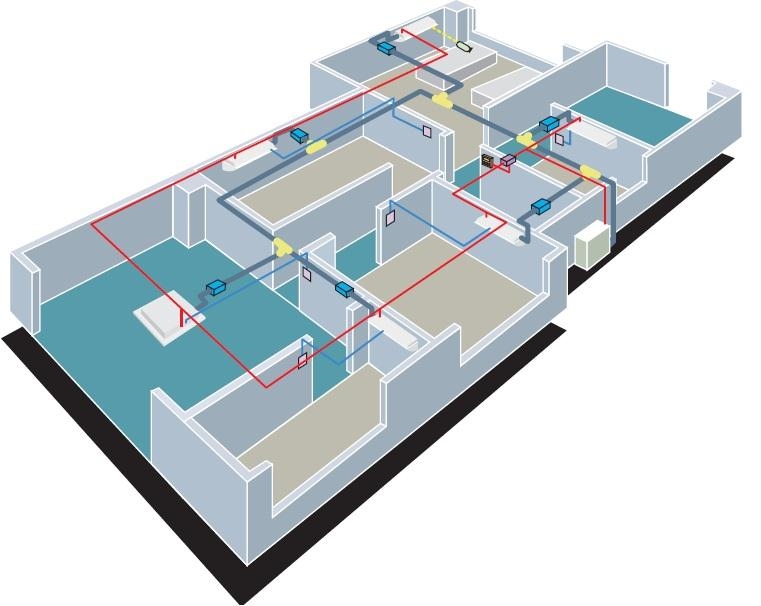

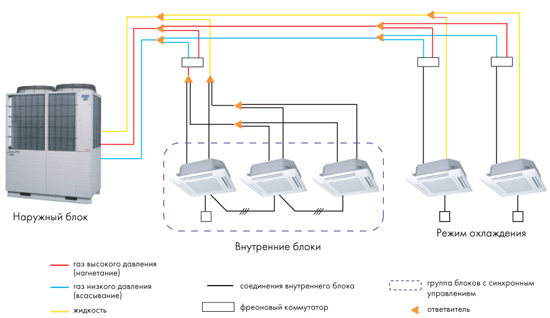

Мультизональное VRV/VRF кондиционирование подразумевает использование общей фреоновой магистрали из трубопроводов. Внутренние блоки оснащены терморегулирующим вентилем, задача которого заключается в контроле объема хладагента, поступающего из магистрали трубопровода с учетом требуемой нагрузки. Благодаря чему эти системы кондиционирования характеризуются высокой точностью и ровностью в поддержании комфортной температуры в сравнении с традиционными кондиционерами, где температурный может вызывать температурные перепады в связи с регулировкой при включении или выключении.

Плюсы мультизональной системы

Подобные комплексы кондиционирования приобретают банки, офисные, торговые или административные здания. У VRF/VRV-систем множество преимуществ, что компенсирует высокую стоимость на стадии монтажа и установки.

  1. Такие системы отличаются гибкостью эксплуатации, благодаря тому, что каждый внутренний модуль используется по необходимости и может быть отрегулирован.
  2. Монтаж комплекса довольно прост, за счет малого веса внутренних блоков. Для организации системы кондиционирования «с нуля» достаточно нескольких специалистов.
  3. Подключаемые внутренние блоки представлены в различных модификациях и могут отличаться как по внешнему виду, так и по производительности, модели можно выбирать в соответствии с особенностями помещений (архивное, жилое, рабочее, складское).
  4. Несмотря на высокую стоимость монтажа, VRV/VRF системы кондиционирования экономичны в эксплуатации.
  5. Вентили с электронной регулировкой обеспечивают точную дозировку фреона, следовательно, заданная температура поддерживается с точностью до +/- 1°.

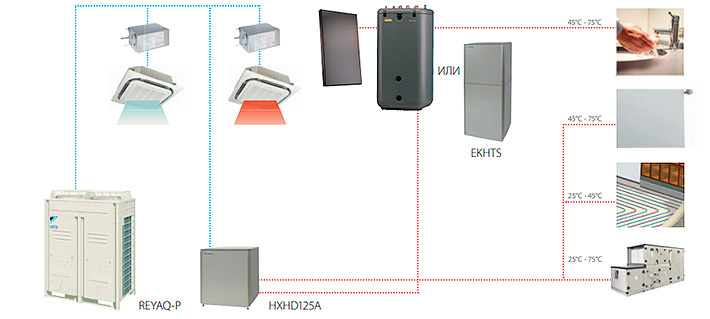

  6. Любую модификацию систем кондиционирования (ВРФ/ВРВ) можно совместить с вентиляционным блоком. Для этого к мультизональному комплексу подсоединяется приточно-вытяжная вентиляция (HRV), способная работать в трех режимах: полного теплообмена, перепуска или в автоматическом режиме.
  7. Доступна интеграция в интеллектуальную систему строения, на базе специального программного обеспечения осуществляется контроль, планирование и управление всеми модулями. Оптимизация эксплуатации в значительной степени экономит электроэнергию, исключая работу «вхолостую».

Особенности проектирования

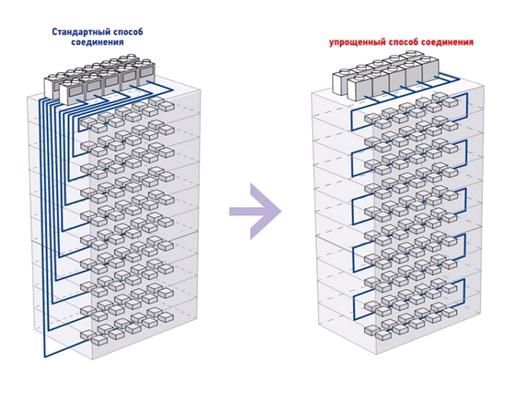

  • Необходимо предусмотреть размещение трубопровода. Как правило, при проектировании мультизональной системы используется единый трубопровод. Тонкие трассы с хладагентом легче распределить по отдельным зонам помещения, по сравнению с обычной канальной вентиляцией, которая в несколько раз объемнее.
  • На всех внутренних блоках устанавливается регулятор управления температурным режимом. Это позволяет поддерживать определенную температуру на определенном участке помещения.
  • Один из внешних блоков проектируют как инверторный. Это делает систему надежней – при поломке какого-либо наружного блока вся система продолжает работать в прежнем режиме.
  • Для интеллектуального управления системой предусматривается подключение системы к компьютеру. Если система оборудована специальным пультом управления, специалисты могут обследовать деятельность всей системы на наличие сбоев и ошибок.
  • Необходимо правильно выбрать расчетные микроклиматические показатели для определения температурного баланса помещения в различные периоды года.
  • Важно учесть параметры тепловых нагрузок и задать желаемые показатели изменения температуры.
  • Звук работающего мультизонального кондиционера выше обычного домашнего оборудования. Это необходимо учесть при установке оборудования.

Проектирование системы на основе нагрузки по охлаждению

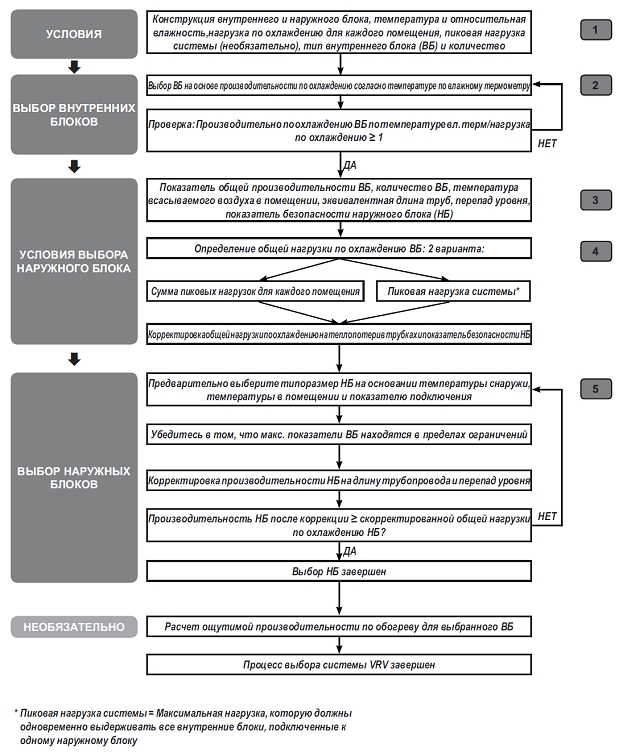

Пошаговое выполнение:

1. Проектные условия

Для начала проектирования системы VRV в режиме охлаждения необходима следующая информация:

  • Условия внутри помещения: Температура по влажному (°CWB/°С вл.т.) и сухому термометру (°CWB/°С сух.т.).
  • Нагрузка по охлаждению в каждом помещении: общая нагрузка по охлаждению, нагрузка по ощутимому охлаждению (необязательно).
  • Условия вне помещения: Температура по сухому термометру (°CDB/°С вл.т.).
  • Система пиковой нагрузки: максимальная общая нагрузка по охлаждению, которая наблюдается в определенное время суток и которая должно быть выдержана всеми внутренними блоками, подключенными к одной и той же системе наружного блока.

Пиковая нагрузка системы не равняется сумме пиковых нагрузок.

Сумма пиковых нагрузок = сумма всех отдельных пиковых нагрузок каждого внутреннего блока/помещения, которые могут наблюдаться в разное время суток. Это зависит от влияния солнечных лучей и расположения помещения относительно сторон света. Пик нагрузки в помещении с окнами на восток, скорее всего, придется на утренние часы, а в помещении с окнами на запад - во второй половине дня.

2. Выбор внутреннего блока

Выберите внутренние блоки системы кондиционирования на основании общей нагрузки по охлаждению при проектной температуре в помещении по влажному термометру (°СWВ) и номинальной температурой снаружи по сухому термометру (35°CDB)

3. Проверка нагрузки по охлаждению

Убедитесь в том, что производительность по охлаждению внутреннего блока превышает нагрузку по охлаждению.

4. Условия для выбора наружного блока

Для правильного выбора наружного блока мультизональной системы необходимы следующие данные:

  • Общий показатель производительности внутренних блоков (= сумме показателей производительности всех внутренних блоков).
  • Общее количество подсоединенных внутренних блоков.
  • Температура всасываемого воздуха в помещении (°CWВ/°CDВ) и проектная температура наружного воздуха (°СDВ).
  • Эквивалентная длина трубопроводов между самым дальним внутренним блоком и наружным блоком.
  • Перепад уровня между внутренними блоками и наружным блоком.

5. Определение производительности по охлаждению, обеспечиваемой системой наружного блока

Шаг 1. Определение общей нагрузки по охлаждению, которую должны выдерживать подключенные внутренние блоки.

Два варианта:

  • Сумма пиковых нагрузок для каждого помещения.
  • Пиковая нагрузка системы.

Шаг 2. Корректировка общей нагрузки по охлаждению внутренних блоков на теплопотери в трубках и (необязательно) показатель безопасности наружного блока.

Производительность по охлаждению, обеспечиваемая системой наружного блока = = общая нагрузка по охлаждению * (1 + (показатель теплопотери * фактическая длина трубок))

6. Выбор наружного блока

  • Перед тем как производить монтаж систем VRV выберите размер и тип наружного блока на основе температуры наружного воздуха (°CDB), температуры в помещении (°CWB) и показателя подключений.

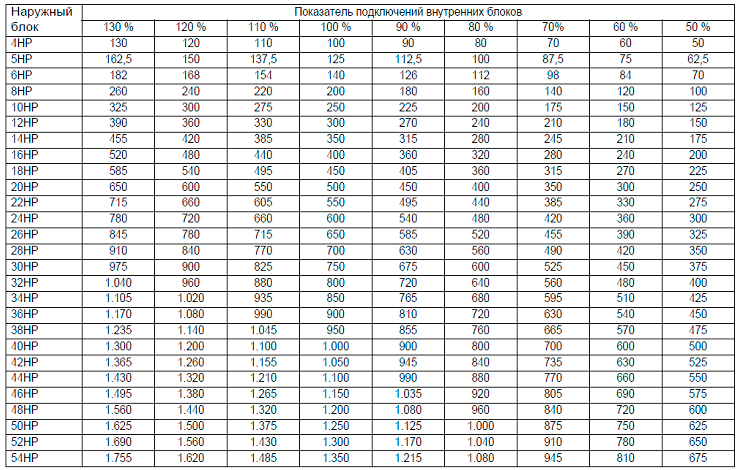

  • Убедитесь в том, что максимальное количество внутренних блоков и показатель подключений находятся в пределах ограничений.
  • Скорректируйте производительность наружного блока с использованием поправочного коэффициента на трубопроводы с учетом длины трубок и разницы между уровнями внутреннего блока и наружного блока.
  • Проверьте, по-прежнему ли доступная производительность по охлаждению с учетом поправки превышает производительность по охлаждению, которая должна обеспечиваться наружным блоком.
  • Наружный блок выбран.

7. Производительность по сухому теплу

Производительность по сухому теплу (ощутимая производительность по обогреву) - это производительность, необходимая для снижения температуры, а скрытая производительность - необходимая для удаления влаги из воздуха. Ощутимое тепло может повлиять на выбор оборудования для помещений с высокой (тренажерный зал) или низкой (компьютерные залы) влажностью. Если производительность по сухому теплу выше обычной, то необходимо выбрать внутренний блок большего типоразмера, чтобы обеспечить необходимую полную производительность.

Типичные ошибки при проектировании

1. Превышение длины трубной линии

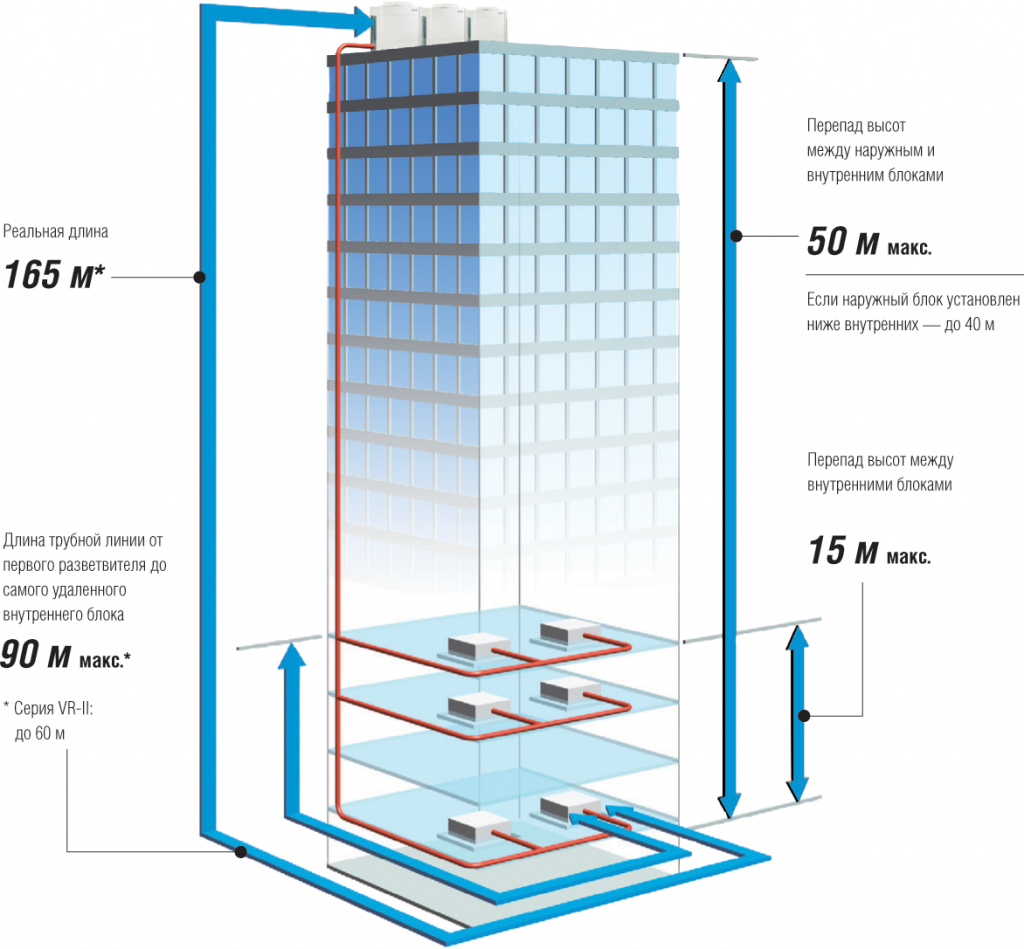

Существует несколько ограничений по длине трубной линии. Лимитировано расстояние от ведущего наружного блока до самого удаленного внутреннего блока, от первого разветвителя до дальнего внутреннего блока и т.д. Как показывает практика, чаще всего не учитывается расстояние от первого разветвителя до ближайшего внутреннего блока.

Превышение длины трубной линии приводит к возрастанию потерь давления и, как результат, к падению производительности системы. Кроме того, эта ошибка приведет к увеличенному объему заправки хладагентом и избытку хладагента в компрессоре.

2. Превышение суммарной производительности внутренних блоков

Необходимо учитывать, что допустимая суммарная производительность внутренних блоков, равная 150% от производительности наружных, не означает, что система обеспечит соответствующую производительность. Подобное подключение может применяться лишь в случаях значительной неодновременности тепловой нагрузки в помещениях (например, в гостиницах).

И даже, если вы уверены в неодновременности тепловой нагрузки, необходимо помнить, что при подключении внутренних блоков производительностью 1,1 кВт (например Fujitsu ASYA04GACH), допустимая суммарная нагрузка уменьшается со 150% до 130%, а при одновременном подключении внутренних блоков на 1,1кВт и 9 кВт – до 110%.

К чему может привести превышение производительности внутренних блоков? Во-первых, к понижению производительности системы, и как следствие, к недостаточному охлаждению и нагреву. Во-вторых, к невозврату масла в компрессоре и выходу компрессора из строя.

3. Превышение допустимого количества внутренних блоков

Зачастую увеличивая суммарную производительность внутренних блоков до 150%, упускается из внимания ограничение по их общему количеству.

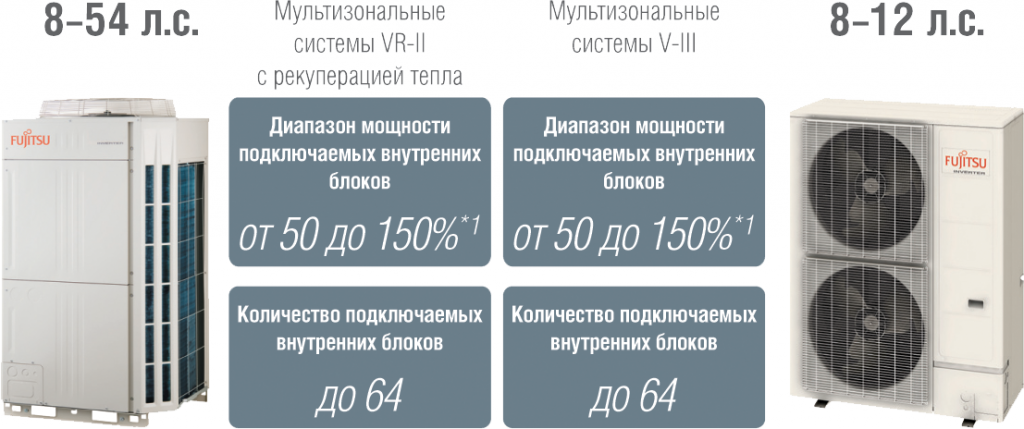

Так, например, к наружному блоку VRF Fujitsu AJY306LALH состоящего из комбинации двух блоков AJY108LALH и одного AJYA90LALH, можно подключить до 48 внутренних блоков.

4. Установка маслоподъемных петель

Встроенная система защиты от возврата жидкости в компрессор предполагает, что на вертикальных участках установка маслоподъемных петель не требуется.

Тем не менее, следует учитывать, что если длина трубной линии между двумя разветвителями наружных блоков превышает 2 м, а также если между наружными блоками существует понижение трубной линии, то необходимо установить маслосъемные петли во избежание дальнейшего переноса масла и его невозврата, которые могут привести к аварийной остановке наружного блока.

5. Некорректно подобранные системы управления внутренними блоками

В ассортименте представлены широкий выбор решений для индивидуального, группового и центрального управления.

Индивидуальное управление может осуществляться проводными и беспроводными пультами. ИК-пульты, как правило, теряются, поэтому рекомендуется проектировать систему с использованием проводных пультов (модели Fujitsu UTY-RNRY, UTY-RLRY). Особенно это актуально для административных и общественных помещений. Пульт группового управления (модель Fujitsu UTY-СGGY) может контролировать до 8 групп с пультами дистанционного управления, или до 96 внутренних блоков. Для подключения данного пульта необходимо так же установить сетевой конвертер.

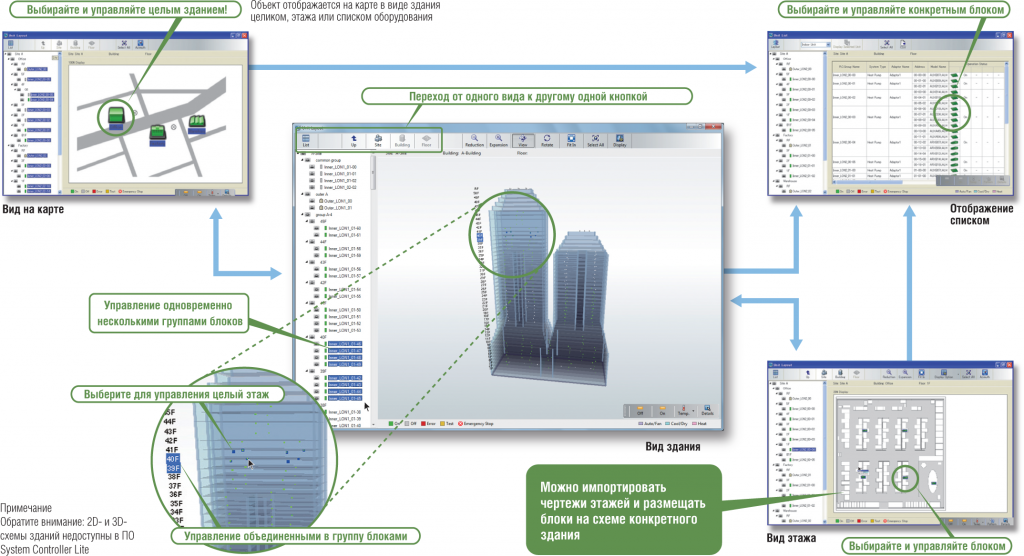

Для централизованного управления разработано программное обеспечение System Controller, позволяющее контролировать работу до 1600 внутренних блоков и учитывать энергозатраты. Устройства централизованного и группового управления могут подключаться к любой точке линии передачи данных, что облегчает проектирование сети, позволяет экономить на общей длине линии, сокращает временные затраты на монтаж и минимизирует вероятность ошибки при подключении.

6. Неучтенные дополнительные аксессуары

Как показывает практика, в большинстве случаев при проектировании не учитываются различные дополнительные аксессуары. Если суммарная длина линии передачи данных превышает 500 м или к сети подключено более 64 устройств, потребуется усилитель сигнала (модель Fujitsu UTY-VSGX) позволит поддержать достаточный уровень сигнала при суммарной длине трассы до 3600 м.

Порой при проектировании не учитываются помпы для отвода конденсата во внутренних блоках. В стандартный комплект поставки они включены в компактных кассетных и узкопрофильных канальных блоках.

Избежать ошибок при проектировании мультизональных систем поможет программа подбора Design Simulator. Программа регулярно обновляется, актуальная версия всегда доступна на сайте.

Подбор оборудования с помощью Design Simulator можно осуществлять как в автоматическом, так и в ручном режиме.

Процесс сводится к следующим этапам:

  • выбор внутренних и наружных блоков;
  • проектирование коммуникаций;
  • определение кабельных и питающих линий;
  • подбор аксессуаров;
  • формирование отчета.
