Сборка и установка электрического распределительного щита

Сборка и установка электрического распределительного щита по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на сборка и монтаж распределительного щита, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Сборка и монтаж распределительного щита

При ремонте или строительстве всегда перед хозяевами возникает вопрос об электропроводке: ее замене или монтаже «с нуля». И этот вопрос обойти стороной никак не получиться, так как без электричества не обойдется никакое современное жилище. Но, помимо своей прямой функции, обеспечения в нужном месте нужным количеством электрической энергии – она должна еще правильно распределяться и быть безопасной. Именно этим занимается электрический щит, который обязательно есть в наших квартирах и домах.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Инженерная наука абсолютно равнодушна к человеческим чувствам, она основана на точных науках – физике и математике. Именно поэтому, прежде чем делать электропроводку, надо обладать базовыми знаниями и понимать всю физику процесса. Сборка и монтаж электрического щита своими руками возможна, но только при полном понимании процесса. В противном случае, следует обращаться к специалистам.

Подготовка к монтажу распределительного щитка

Монтаж и сборка электрического щитка — это заключительный этап создания всей внутренней системы электроснабжения частного дома, квартиры или другого объекта недвижимости. После выполнения работ по подключению строения к общим электрическим сетям и монтажу внутренней проводки, можно приступать к установке корпуса распределительного щитка и сборке его внутреннего оснащения.

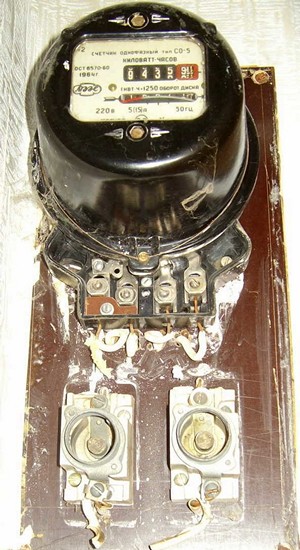

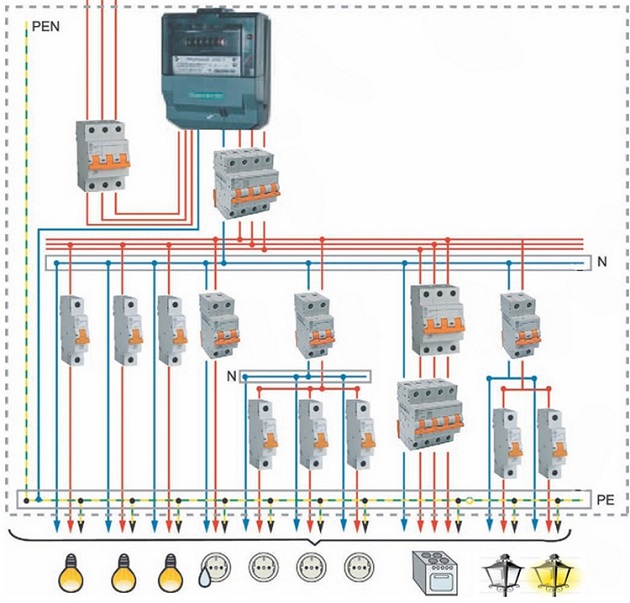

Начинать эту процедуру необходимо с составления принципиальной схемы электрощита, при этом следует учесть нижеперечисленные факторы.

  1. Вид внутренней разводки проводов: «звезда» или «шлейф», в распределительных коробах или по смешанному варианту. Тип внутренней электрической разводки определяет количество проводов, подходящих к распределительному щиту. Их может быть до нескольких десятков. От это показателя зависит какое электрооборудование необходимо разместить в щитке, его количество и технические характеристики.
  2. Общая мощность всех электроприборов: определяется суммой номинальных показателей по каждому прибору. Также этот общий показатель необходимо разбить по зонам потребления от каждой заведенной в щиток линии внутренней проводки. Это необходимо для подбора автоматов и других комплектующих по максимальному току нагрузки.
  3. Учет всех возможных вариантов нагрузки: подключение дополнительных электроприборов, одновременное включение всей техники и так далее. Вернее всего, такой расчет уже был выполнен при монтаже внутренней проводки, но желательно продублировать его. Все автоматы и другое электрооборудование необходимо приобретать с запасом по мощности.
  4. Определение видов электроприборов на объекте: многие электроприборы требуют установки дополнительного оборудования. Например, работу стиральной машинки необходимо обезопасить установкой УЗО (устройство защитного отключения). Это обеспечит надежную защиту человека от поражения электрическим током в случае замыкания фазы на корпус электроприбора. После разработки принципиальной схемы электрощита, приобретения всех необходимых комплектующих и материалов приступаем к выбору корпуса устройства и его монтажу.

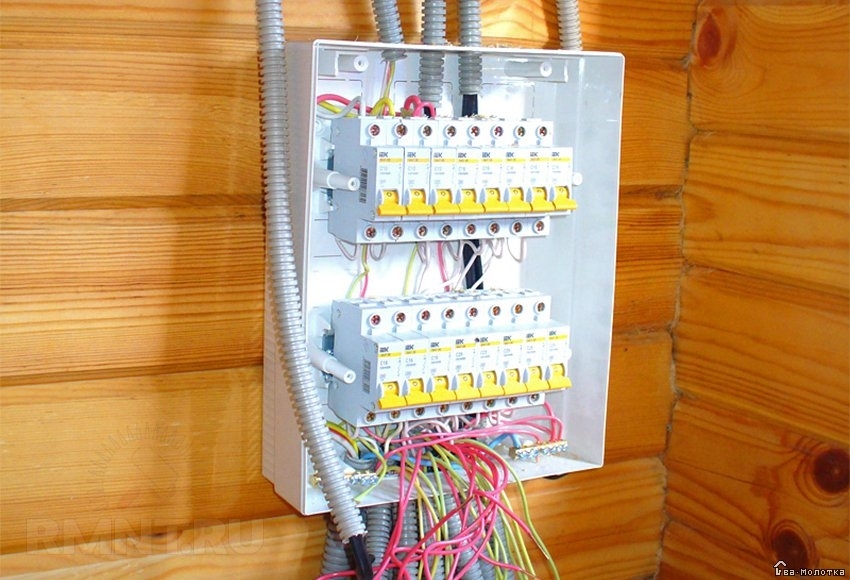

Сборка щита

Перед началом выполнения работ, организуйте дополнительное освещение над рабочей зоной. На отдельном столе установите весь инструмент, который потребуется в процессе проведения работ. На стену установите кронштейны, которые позволяют выполнить временную подвязку провода. Установите ранее созданную схему монтажа щитка на видное место, чтобы она всегда была у вас перед глазами. Проверьте наличие необходимого оборудования. Позаботьтесь об обесточивании вводного провода.

Особенности электромонтажа своими руками в частном доме:

  • изначально следует начать со сборки распределительного ящика;
  • удалите все заглушки, оборудуйте отверстия под все провода;
  • установите рейки специальные, а также шины и нейтрали;
  • демонтируйте дверь, при необходимости;
  • установите кронштейны для монтажа.

Далее производится временная фиксация ящика на стене. Для проверки его качества внимательно осмотрите нишу. Далее производится демонтаж прибора, монтаж проводов, разводка перемычек и монтаж автоматики.

Изначально все провода подгоняются по длине, однако учтите, что небольшой запас все же должен присутствовать. При наличии большого количества проводов на стене, одна из часть подводится с верхней части, а вторая с нижней. Поэтому, заранее нужно сгруппировать и распределить провода. Далее производится удаление внешней изоляции на кабеле. Для этих целей используйте специальный инструмент, который предотвратит повреждение первичной изоляции.

Обратите внимание: снимая внешнюю изоляцию возможно случайно задеть маркировку провода, в таком случае, провод нужно подписать с помощью маркера. Поэтому, выполняя чистку также и маркируйте провода. Для этих целей воспользуйтесь малярным скотчем, на который уже наносится отметка о назначении кабеля.

Во внутреннюю часть щита устанавливается проводник и кабель вводного типа. При этом, производится разравнивание проводов одним слоем. Далее определяются типы автоматов, на которых выполняется подключение проводов.

Следующий этап - установка приборов модульного типа на рейках. В соотношении со схемой соблюдайте номинальные значения между устройствами. Изначально фиксируется устройство защитного отключения, далее производится монтаж автоматов. На завершающем этапе выполняется установка самостоятельных защитных автоматов и дополнительных устройств модульного типа.

Учтите, что установка всей автоматики производится постепенно. Возможен вариант монтажа одной рейки и автоматики на ней, а затем следующих реек. Далее производится монтаж счетчика и определение его места на поверхности щитка.

Одним из главных процессов электромонтажа на даче своими руками является выполнение коммутации. Для этого, жила каждого провода соединяется с определенной цепью на автомате или шине. В процессе выполнения коммутации необходимо обратить внимание на такие рекомендации:

  • работы проводятся в определенном порядке - например слева направо или наоборот;
  • подключение жилы на фиксационных точках, при этом излишки обрезаются ножом;
  • выполнение монтажа кабелей внутри щита также выполняется с соблюдением определенного порядка, например, в вертикальном или горизонтальном направлении, при этом поворачивать провода нужно только под углом в 90 градусов;
  • зачистка проводов выполняется приблизительно на 10 мм, для этих целей используется специальный инструмент;
  • на поверхность мягких жил необходимо установить специальные заглушки в виде наконечников;
  • концы провода монтируются под конечными частями автомата;
  • напряжение подводится к коробке автомата с верхней части, а проводник - с нижней, данный стандарт является общепринятым;
  • проверьте надежность соединения проводов, обратите внимание, чтобы медные провода не выступали из-под автомата;
  • для сборки нескольких проводов между собой используйте пластиковые стяжки и устанавливайте их за поверхностью реек.

Далее производится раздача фазы и нуля, с помощью модульных устройств. Для обустройства основной переброски, используйте ранее приобретенные гребенки или самодельные перемычки.

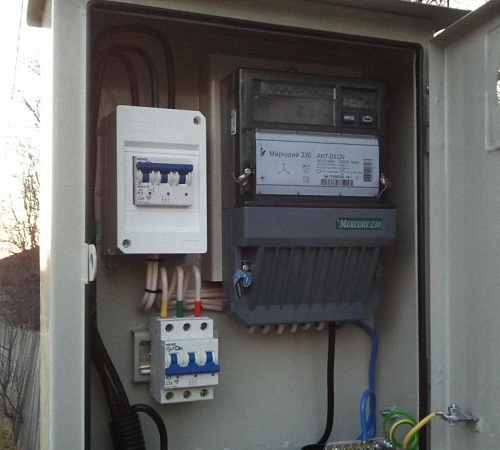

Далее выполняется подключение вводного кабеля. Для этого, провод нужно зажать перед главным автоматом в виде фазы и ноля, одна из жил, которая отвечает за заземление устанавливается на шине. Фазные и нулевые провода соединяются со счетчиком или в соотношении со схемой производится их дальнейшая разводка.

На завершающем этапе электромонтажа потолка своими руками выполняется подключение изделий и поочередная подача нагрузку на каждую линию. Если система работает исправно, подавайте напряжение на все линии. Для тестирования каждого прибора защиты нажимайте на определенную кнопку. Отключение напряжения на цепи является свидетельством правильной работы прибора. Промаркируйте автоматические приборы, установите схему на дверце, выполните монтаж крышки на корпусную часть.

Длительность эксплуатации щитка определяет качественные работы по электромонтажу деревянном доме руками. Использование качественных материалов от проверенных поставщиков позволяет в итоге получить хороший электромонтажный щит, который отличается бесперебойной работой и хорошим электроснабжением дома.

Как компонуются модульные устройства

Не существует категоричных стандартов, рекомендующих размещение модульной техники по типам в определенной последовательности. И все же лучше придерживаться некоторых закономерных правил, чтобы устройство схемы было понятно другим мастерам, а назначение элементов управления — мнемонически доступным для пользователя.

Вполне логично будет разместить вводной автомат в начале верхнего ряда, рядом с ним также располагается блок защитных и измерительных устройств общего назначения. Во-первых, ими пользуются достаточно редко, значит, наиболее часто используемые элементы расположатся ниже, в более доступном месте. Во-вторых, так удобнее вести внутреннюю разводку. Просто запомните пока, что вводный блок подключается на верхние зажимы, а снимается напряжение с нижних.

Следуя по порядку сверху вниз и слева направо, следом устанавливаются УЗО группового типа. Как минимум одно защищает розеточные группы общего назначения, еще по одному для кухни и ванной комнаты. Если все отходящие линии защищены по току, установка вместо УЗО дифавтоматов не требуется.

Относительно автоматических выключателей: первой устанавливается защита осветительных линий, затем общие розеточные группы, затем специальные потребители и выделенные линии: бак, стиральная машина, электрический котел. Есть и альтернативный принцип размещения, при котором в первую очередь размещаются группы защиты высокомощных и трехфазных потребителей, но этот подход полезен только при построении промышленных и общедомовых сетей с токами на вводе более 100 А. Такая компоновка позволяет подключить несколько вводных автоматов, не разрывая физически жилу вводного кабеля.

Проводники и электрические подключения

Техника установлена, остается только развести проводники, не образуя при этом громоздкую паутину. Установим для начала, что на один клеммный зажим может подключаться только одна жила. Если нужно несколько — потрудитесь обжать их гильзовым наконечником и прикрыть оголенные концы термоусадкой. Перед фиксацией в зажиме жилу нужно свернуть в небольшую петельку.

Второй момент: для модульных устройств, как правило, не имеет значения, с какой стороны вы подводите напряжение, а с какой забираете. Правило подключения на верхние клеммы применимо только для техники панельного монтажа со съемным корпусом, чтобы в отключенном состоянии приводной механизм мог быть обслужен.

Если монтируете на весу — первым делом разводите отходящие линии, пропускайте жилы под DIN-рейку и тяните к точке подключения. Сложенные излишки кабеля удобно прятать в «карман» между автоматами и задней стенкой. Все жилы пакуются в шлейфы согласно назначению с помощью нейлоновых стяжек. Отдельно соединяется пучок нулевых проводов, отдельно заземление, каждая из этих двух групп имеет свой маршрут прокладки. Фазные провода лучше паковать по рядам, то есть доводить шлейф вертикально до рейки, а потом распускать его по сторонам. Так в технологическом зазоре останется место для прокладки соединительных перемычек.

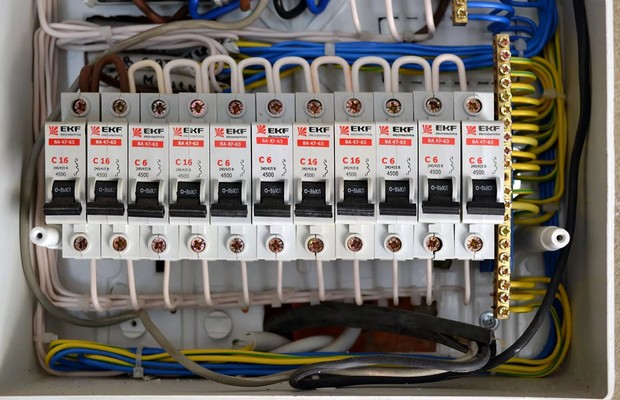

Для подключения одного ряда автоматов удобно использовать соединительную изолированную гребенку. Они бывают одно- и трехрядные, если какой либо автомат в ряду нужно запитать из другого источника, достаточно просто откусить контактную площадку. Один важный признак отличает гребенки — способ подключения к модульной технике. Гребенка может иметь длинные прямоугольные площадки под стандартные клеммные зажимы, однако в ряде случаев ножки имеют специальную форму под соответствующее гнездо в модульном компоненте. Как пример можно назвать продукцию крупных производителей электромонтажной продукции, где используются площадки раздвоенной формы для посадки под затяжной винт, то есть одновременно одним зажимом можно подтянуть и жилу кабеля, и площадку гребенки. В ином случае приходилось «перекидывать» питание, устанавливая по вводному автомату в каждом ряду.

Вспомогательные приспособления

При сборке щитков могут стать хорошим подспорьем всевозможные расходные материалы. Так, для группировки защищенных УЗО линий их нулевые проводники нужно обязательно собирать на отдельную колодку, которая имеет от 6 до 18 отверстий с винтами и пластиковый корпус для установки на рейку. Размещать колодки рекомендуется на краю ряда, чтобы их закрывала лицевая панель.

Фиксировать автоматы от сдвига помогут ограничители хода с винтовыми или пружинными фиксаторами. Если внутри щитка выполняются расключения проводки потребителей, что часто практикуется в групповых сборках, для соединения используют пружинные клеммники, например, WAGO.

Крупные производители щитового оборудования снабжают щиты обширным перечнем полезных расходных деталей. Здесь и фиксаторы кабеля, и уплотнители вводов, заглушки для лицевой панели и даже специальные рамки с направляющими, позволяющие «выкатить» каркас с навесным оборудованием для более удобной сборки.

Пусконаладочные работы и эксплуатация электрощитка

После завершения монтажа отключаем все устройства в щитке. Нагружаем все розетки. Подаем напряжение, проверяем наличие на входе, правильность фазы и нуля. По одному кнопкой "Тест" проверяем УЗО и дифавтоматы. Проверяем напряжение на входе автоматов, включаем по одному и проверяем выходное напряжение. Включаем мощные приборы, следим за состоянием щитка: не должно наблюдаться искрения, дымления, нагрева. Проверяем розетки и освещение. Монтаж электрощитка – пошаговое руководство по сборке своими руками

Следует периодически осматривать электрощит. Обязательно через месяц открываем его и подтягиваем все контакты. В дальнейшем ежемесячно проверяем работу УЗО. Если монтаж выполнен с соблюдением рекомендаций специалистов, вдумчиво и без спешки, оборудование послужит долго и надежно.

Видео - сборка щитка
