Водоснабжение и канализация промышленного здания

Водоснабжение и канализацию промышленных зданий по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на водоснабжение промышленного здания, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

Водоснабжение промышленного здания

Комплексы инженерных сооружений, предназначением которых является обеспечение потребителей водой, называются системами водоснабжения. Они должны обеспечивать подачу жидкости в требуемых количествах, с нужным напором и должного качества. Основными составными частями современных систем водоснабжения являются: водозаборные сооружения; объекты, на которых осуществляется обработка и предварительная подготовка воды; конструкции и устройства, необходимые для транспортировки воды и обеспечения ее хранения.

В зависимости от того, какие именно объекты обслуживают системы водоснабжения, они подразделяются на: городские, сельскохозяйственные, промышленные, железнодорожные.

Существует и еще одна классификация систем водоснабжения, согласно которой все они подразделяются на: хозяйственно-питьевые, производственные, поливочные, противопожарные.

Любая водопроводная вода по мере того, как она используется в тех или иных целях (производственных, хозяйственных и т.д.), изменяет некоторые свои свойства. Та, что образуется на выходе, именуется сточной водой и образуется на целом ряде промышленных предприятий, в городах. В ней практически всегда содержатся органические загрязнения, служащие прекрасной средой для жизнедеятельности и размножения многочисленных микроорганизмов, в том числе и болезнетворных (патогенных). Кроме того, в стоках многих промышленных предприятий содержится немалое количество минеральных примесей, которые имеют в своем составе токсичные химические соединения. Для того, чтобы обеспечить очистку сточных вод от вредных примесей и обеспечить такую их концентрацию, которая позволяет отводить стоки на объекты окружающей среды (в водоемы, на почву), используются специализированные очистные сооружения.

Они являются неотъемлемой частью инфраструктуры водоотведения, а их функция состоит в приеме, транспортировке и очистке бытовых и промышленных стоков. Таким образом, системы водоснабжения и водоотведения представляют собой важнейшие санитарно-технические коммуникации, которые разрабатываются и сооружаются для того, чтобы обеспечить нормальную жизнедеятельность населения и предприятий. От того, насколько они стабильно функционируют, во многом зависит здоровье и безопасность людей, а также нормальная работа промышленных, сельскохозяйственных предприятий и прочих хозяйствующих субъектов.

Требования и нормы

Проектирование водоснабжения и канализации промышленных предприятий осуществляется с учетом требований СН 245-71 и Строительных норм и правил СНиП II Г.1-70 и СНиП II Г.4-70. Выбор источника водоснабжения и нормы качества воды для хозяйственных и питьевых нужд регламентируются ГОСТ 2874-73.

Предельно допустимые концентрации (ПДК) вредных веществ в миллиграммах на литр в воде водоемов санитарно-бытового водопользования не должны превышать норм, утвержденных Минздравом СССР (приведены в разд. 12 СН 245-71). Проект хозяйственно-питьевого водоснабжения должен предусматривать организацию зон санитарной охраны источников водоснабжения и водопроводных сооружений в соответствии с требованиями строительных норм и правил.

Нормы потребления воды на хозяйственно-питьевые нужды составляют для горячих цехов 45, а в обычных производствах 25 л на человека в смену. Устройства питьевого водоснабжения (фонтанчики) рекомендуется размещать в проходах производственных помещений, вестибюлях, комнатах отдыха, на открытых площадках территории предприятия (в летнее время) и в виде исключения в производственных цехах.

Сети хозяйственно-питьевого водоснабжения необходимо отделять от сетей, подающих непитьевую воду.

Канализация, служащая для отвода сточных вод, подразделяется на производственную, хозяйственно-фекальную и ливневую (сток атмосферных осадков). Канализационные системы состоят из приемных устройств (лотки, раковины и т. п.), канализационных сетей, станции перекачки, очистных сооружений и других вспомогательных устройств.

Согласно СН 245-71 запрещается спуск хозяйственно-фекальных и производственных сточных вод в поглощающие колодцы во избежание загрязнения водоносных слоев почвы. Рекомендуется на предприятиях осуществлять оборотную систему водоснабжения, при которой производственная загрязненная вода после очистки снова поступает для нужд технологических процессов.

Спуск незагрязненных производственных сточных вод (например, из системы охлаждения машин и технологических аппаратов) допускается в ливневую канализацию.

Отвод сточных вод от душей и умывальников производится в сеть хозяйственно-фекальной или производственной канализации. Эта вода после соответствующей очистки поступает в местные водоемы. Спуск в городскую канализационную сеть сточных вод, содержащих вредные вещества, разрешается при условии, что после смешения с основной массой сточных вод концентрация вредных веществ в них не превышает установленной нормами и не влияет на ход биологической очистки стоков.

Особенности систем производственного водоснабжения

Указанные выше требования производственных потребителей к обеспечению их водой (объемы водопотребления, требования к качеству воды и высокие требования к надежности) обусловливают особый подход к выбору насосного оборудования, источника и системы водоснабжения. Большая стоимость систем водоснабжения крупных промышленных предприятий вызывает необходимость весьма глубокого технико-экономического анализа возможных вариантов решения этой проблемы для выбора оптимального варианта. Для некоторых крупных производственных объектов требуются столь большие расходы воды, что часто местных водных источников оказывается недостаточно. Между тем место расположения многих промышленных предприятий в значительной степени диктуется наличием источников сырья, месторождений полезных ископаемых, местного топлива и т. д. В подобных условиях приходится обращаться к использованию удаленных источников воды, достаточно мощных для удовлетворения потребностей предприятия.

Транспортирование больших количеств воды на большие расстояния требует затрат весьма значительных средств на строительство и эксплуатацию соответствующих сооружений. Иногда возникает вопрос о том, где же выгоднее (экономичнее) располагать предприятие — ближе к источникам сырья (топлива) или ближе к источникам воды. В отношении ряда отраслей промышленности (горнорудной, металлургической и т. п.) вопрос решается в пользу расположения предприятия вблизи источников сырья. Однако в некоторых случаях, например при выборе места расположения тепловых электростанций, может оказаться экономически целесообразнее располагать их ближе к источникам воды, чем к источникам топлива. Сокращение дальности транспортирования воды к объекту всегда повышает, кроме того, надежность системы водоснабжения. Таким образом, сам выбор места расположения промышленного предприятия может зависеть от возможности его водообеспечения.

При выборе места расположения промышленного предприятия необходимо также учитывать возможное влияние его на местные природные водоемы. Сточные воды промышленных предприятий часто бывают сильно загрязнены, а иногда и токсичны. Надлежащая очистка больших количеств сточных вод связана с весьма большими затратами. Сброс же сточных вод без достаточной очистки вызывает недопустимое загрязнение водоемов. Как уже было сказано, принятый закон об охране вод устанавливает очень строгие правила по предупреждению загрязнения природных водоемов сточными водами.

Как локальная недостаточность водных ресурсов, так и необходимость резкого уменьшения стоков обусловливают широкое применение в производстве оборотного водоснабжения и повторного использования воды. Сокращение расходов «свежей» воды приобретает не только экономическое, но и гигиеническое значение. Рационализация использования природной воды в производстве может в ряде случаев привести к созданию полностью замкнутых циклов водооборота, при которых практически требуются минимальные отборы свежей воды из источника. В реальных условиях при наличии различных требований к качеству используемой воды и различного качества стоков, зависящих от состава цехов промышленного предприятия, системы оборотного водоснабжения модифицируются и усложняются.

водоснабжение промышленных объектов

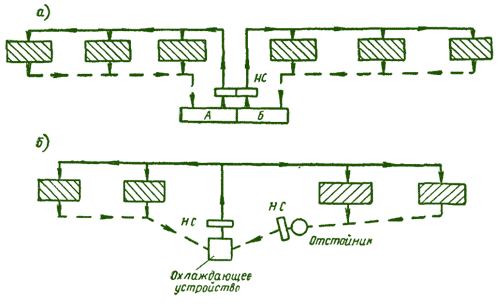

Так, на рис. 1(а) показана схема оборотного водоснабжения при различном качестве сбросной воды в двух группах цехов, т. е. когда цехи одной группы не допускают использования воды, которую сбрасывают цехи другой группы. В этих условиях устраивают изолированные отсеки охлаждающих устойств А и Б, отдельные группы насосов на циркуляционной насосной станции и отдельные подающие водоводы для воды разного качества. На рис. 1(б) показана схема оборотного водоснабжения, при которой цехи одной группы сбрасывают воду, требующую дополнительного осветления в отстойниках. После охлаждения вода подается в обе групы цехов единой системой труб.

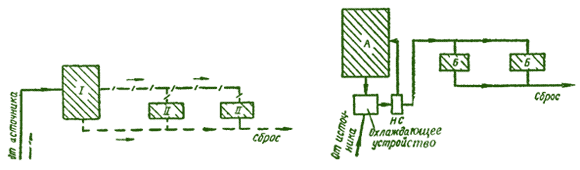

В практике производственного водоснабжения получили широкое применение системы последовательного использования воды. Эти системы (рис. 2) устраивают, когда качество воды, сбрасываемой одним потребителем, допускает ее использование другими потребителями Так, потребитель 1 сбрасывает воду нагретую, но не загрязненную. Она может быть использована потребителями 2. Если количество воды, сбрасываемой потребителем 1, превышает потребность цехов 2, ее избыток может поступать в общий сток.

водоснабжение промышленных объектов

В некоторых случаях вода из оборотного цикла одного потребителя А (рис. 3) после охлаждения частично используется для группы других потребителей Б, т. е. имеет место комбинация оборотного водоснабжения и последовательного использования воды. Системы последовательного использования воды позволяют значительно сократить подачу свежей воды из источника и снизить затраты на водоснабжение предприятия в целом.

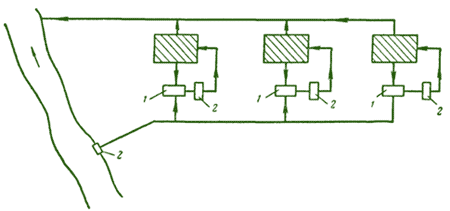

На крупных предприятиях, занимающих весьма большую территою, иногда оказывается рентабельным разделение системы их оборотного водоснабжения на несколько отдельных систем — по группам цехов с устройством нескольких блоков охлаждающих сооружений 1 и насосных станций 2. Такая децентрализация позволяет снить затраты на сооружение водоводов и магистралей в пределах площадки, сократить суммарные расходы энергии на подачу воды и одновременно повысить надежность водоснабжения.

водоснабжение промышленных объектов

В ряде случаев в системе производственного водоснабжения отдельные потребители (цехи) требуют подачи им воды под существенно различными напорами. Тогда в целях снижения расходов энергии на подачу воды для отдельных групп производственных потребителей устраивают отдельные сети разных напоров, т. е. применяют своеобразное зонирование системы водоснабжения. Таким образом, на одной промышленной площадке могут быть сооружены отдельные системы для подачи воды различного качества, разных температур и разных давлений.

Порядок разработки проектной и рабочей документации для канализации промышленного здания

1) Получение технических условий;
2) Составление технического задания;
3) Заключение договора на проектирование;
4) Разработка проектной документации;
5) Получение положительного заключение экспертизы;
6) Разработка рабочей документации;
7) Согласование рабочей документации.

Проект канализации промышленного здания (проектная документация)

Проектная документация для сети канализации промышленного здания выполняется в строгом соответсвии с 87 постановлением правительства РФ.

в текстовой части:

  • сведения о существующих и проектируемых системах канализации, водоотведения и станциях очистки сточных вод;
  • обоснование принятых систем сбора и отвода сточных вод, объема сточных вод, концентраций их загрязнений, способов предварительной очистки, применяемых реагентов, оборудования и аппаратуры;
  • обоснование принятого порядка сбора, утилизации и захоронения отходов - для объектов производственного назначения;
  • описание и обоснование схемы прокладки канализационных трубопроводов, описание участков прокладки напорных трубопроводов (при наличии), условия их прокладки, оборудование, сведения о материале трубопроводов и колодцев, способы их защиты от агрессивного воздействия грунтов и грунтовых вод;
  • решения в отношении ливневой канализации и расчетного объема дождевых стоков;
  • решения по сбору и отводу дренажных вод;

в графической части:

  • принципиальные схемы систем канализации и водоотведения объекта капитального строительства;
  • принципиальные схемы прокладки наружных сетей водоотведения, ливнестоков и дренажных вод;
  • план сетей водоотведения.

Проект канализации промышленного здания (рабочая документация)

Рабочая документация для сетей канализации промышленного здания выполняется в соответсвии с ГОСТ-ами на оформление рабочей документации сети канализации.

Проект внутренней канализации промышленного здания:

  • общие данные;
  • планы сети канализации;
  • схемы сети канализации;
  • спецификация оборудования и материалов.

Проект наружной канализации промышленного здания:

  • общие данные;
  • планы сети канализации;
  • профили сети канализации;
  • схемы сети напорной канализации;
  • таблица канализационных колодцев;
  • спецификация оборудования и материалов.

Стоимость проектирования канализации промышленного здания

Стоимость проектирования канализации промышленного здания (цена проекта канализации промышленного здания) зависит от множества факторов: от типа и параметров здания (этажность, площадь, назначение), от протяженности и условий прокладки сети канализации, от стадийности разработки проектной документации (эскизная, проектная или рабочая), от небходимости согласования проектной документации с эксплуатирующими и экспертными организациями, от параметров прописанных в технических условиях на ввод объекта в эксплуатацию и прочее прочее прочее.

Поэтому для оценки стоимости разработки проекта канализации сообщите нам любым удобным способом (по телефону или email) параметры вашего объекта проектирования и мы сообщим Вам цену проектных работ немедленно или не позднее 24 часов с момента обращения (при необходимости более подробного изучения исходных данных).

Цена проекта внутренней канализации промышленного здания = договорная.
Цена проекта наружной канализации промышленного здания = договорная.

Цена проекта канализации всегда рассчитывается индивидуально для каждого промышленного здания в зависимости от архитектурных планов и технических условий на подключение к внешним сетям канализации.
