Водоснабжение и канализация жилого здания

Водоснабжение и канализация жилого здания по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на водоснабжение жилого здания, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Водоснабжение жилого здания

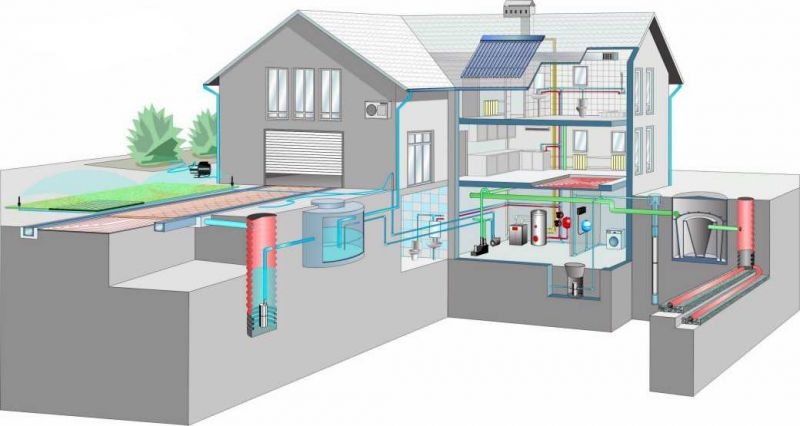

Основными коммуникационными сетями считается водопровод и канализация, далее уже идет подача тепла, электричества и газа в жилые и промышленные объекты. Канализационная система и водопровод считаются одними из главных составляющих комфортного проживания в квартире или частном доме.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Проектирование внутренних сетей водопровода и канализации

Внутренние сети водопровода и канализации жилого здания проектируется на планах одновременно, чтобы проектные решения схем были наиболее простыми, удобными в эксплуатации и взаимоувязанными. Причем преимущество при проектировании отдается канализации, так как она при эксплуатации засоряется и требует прочистки. Целесообразно использовать при проектировании индустриальные методы строительства с применением санитарно-технических блоков и кабин разных типов, но возможен и индивидуальный монтаж.

В проекте допускается отступление от рабочего проектирования, чтобы не делать два одинаковых плана этажа, сети водопровода и канализации наносятся параллельно друг другу на одном и том же чертеже плана здания.

При проектировании руководствуемся следующими положениями:

  • сети стремиться прокладывать параллельно стенам зданий и линиям колонн, по возможности прямолинейно, чтобы длина трубы была минимальной;
  • трубопроводы не должны пересекать балки, колонны и другие несущие части здания;
  • прокладку сети холодного водопровода выбирать с учетом совместной прокладки с другими сетями (горячего водопровода, отопления);
  • проектирование сетей нужно начинать с выбора мест расположения стояков различного назначения на планах этажей.

Канализационные стояки размещаем около санитарных приборов с наиболее загрязненными сточными водами, чтобы они кратчайшим путем попадали в стояки, у капитальных стен, а не у перегородок. В санузлах канализационные стояки располагаем около унитаза или за унитазом, в канале стены или шахте. Нельзя располагать канализационные стояки у стен, смежных с жилыми помещениями.

Отводящие трубопроводы от санитарных приборов прокладываем вдоль перегородок и капитальных стен до соответствующих стояков, к которым они подключаются.

Водопроводные стояки размещаем в местах наибольшего водоразбора и с учетом возможности установки одного запорного вентиля для отключения всей подводки от каждого стояка. Не следует размещать водопроводные стояки на стенах, смежных с жилыми комнатами, и у наружных стен.

Подводки поды от водопроводных стояков прокладываем вдоль стен или перегородок до мест установки водоразборной арматуры соответствующего санитарного прибора.

Водопроводные стояки можно располагать вместе с канализационными стояками, оставляя для них отверстия в перекрытиях и каналы в стенах учетом длины шлангов 10, 15, 20м, высоты компактной струи не менее 6 м.

Все стояки нумеруем по часовой стрелке, соответственно, водопроводные: хозяйственно-питьевые - СтВ1-1, Ст.В1-2 и т.д., канализационные: бытовой системы - Ст. К1-1, Ст. К1-2 и т.д.

При размещении стояков необходимо учитывать планировку помещений, чтобы они располагались около стен, допускающих крепление трубопроводов.

После того, как закончили проектирование сетей на планах этажей, переходим к проектированию сетей на плане подвала, предварительно перенеся все стояки на те же места плана подвала.

Магистральные трубопроводы водопровода прокладываем по кратчайшим расстояниям у внутренних стен, колонн с уклоном не менее 0,002 в сторону водомерного узла, для спуска воды из сели и удаления воздуха они соединяют все стояки с вводом.

Выпуски бытовой канализации располагаем с одной стороны здания перпендикулярно наружным стенам.

При решении вопроса о количестве выпусков из здания нужно исходить из условий:

  • наилучшей эксплуатации в дальнейшем;
  • конкретной планировки здания, чтобы при объединении нескольких стояков на один выпуск протяженность сети была наименьшей и с меньшим количеством поворотов, помня, что при эксплуатации в местах поворотов возможны засорения трубопроводов.

Прочистки или ревизии устанавливаем в местах изменения направления движения сточных вод, на прямых участках через определенные расстояния. Ревизии и прочистки необходимо устанавливать в местах, удобных для их обслуживания.

Установку ревизий и прочисток на сети внутреннего водостока производят аналогично бытовой сети канализации.

Для устройства водопроводных сетей холодного водоснабжения СНиП 2.04.01-85* рекомендуют применять трубы пластмассовые, металлополимерные, из стеклопластика, стальные, чугунные и асбестоцементные. Допускается применять медные, бронзовые, латунные трубы и фасонные части к ним. В данном проекте используем пластмассовые трубы.

Для изменения направления трубопровода, соединения боковых ответвлений, соединения труб различного диаметра используют фасонные (соединительные) части.

Выбор системы и схемы водоснабжения объекта проектирования

При определении схемы сетей водоснабжения необходимо учитывать, что наиболее экономичные и простые схемы получаются в тех случаях, когда водоразборные краны и приборы сгруппированы и расположены в этажах здания друг над другом

Конструктивно сети внутреннего водопровода могут быть выполнены с верхней и нижней разводкой, тупиковыми или кольцевыми. В жилых и общественных зданиях чаще всего применяется нижняя разводка магистральных труб и тупиковые сети.

Участок сети, соединяющий наружный и внутренний водопроводы до водомерного узла, называется вводом. При параллельном расположении наружного водопровода по отношению к главному фасаду здания ввод проектируется перпендикулярно зданию, симметрично расположению санитарных приборов. При наличии в здании установки горячего водоснабжения ввод следует делать в помещение водоподогревателя, при наличии подвала – в подвал, при его отсутствии – в лестничную клетку или подпольные каналы. В случае, когда труба уличного водопровода проходит параллельно торцевой стене здания, возможно, устройство ввода через торцевую стену. Длина ввода должна быть наименьшей. Укладывается ввод на глубине заложения уличной водопроводной сети с уклоном в сторону уличной сети.

Для учета расхода воды на вводах в здание и на вводах в квартиры предусматриваются измерительные устройства – крыльчатые или турбинные счетчики (водомеры). Они могут быть простые и с обводной линией. Магистральные трубопроводы, разводящие участки сети и подводки к приборам прокладывают с уклоном 0.002….0.005 для спуска воды.

Для поливки территории и зеленых насаждений вокруг зданий устанавливают поливочные краны, присоединенные к внутренним водопроводам этих зданий (один поливочный кран на 60–70 м по периметру здания.

Выбор схемы внутреннего водопровода производится после сравнения величины заданного гарантированного напора в городской сети водопровода у ввода в здание (Нg ) с величиной требуемого напора (Нтр ), определяемого в результате гидравлического расчета. Наиболее простая и распространенная схема – без установки для повышения напора и водонапорных баков – применяется при круглосуточном водоснабжении из городской сети при Нg >Нтр . В случае, когда потребная величина гарантированного напора не обеспечивается лишь в отдельные часы суток при незначительных расходах воды, возможно, применение схемы водоснабжения с установкой водонапорного бака, заполняемого периодически под влиянием наружного водопровода без повысительных устройств. Для повышения напора при постоянной его нехватке, возможно, применение местных установок: насосной установки, постоянного поддерживающей в системе необходимый напор, или насосной установки, работающей с водонапорным или гидропневматическим баком.

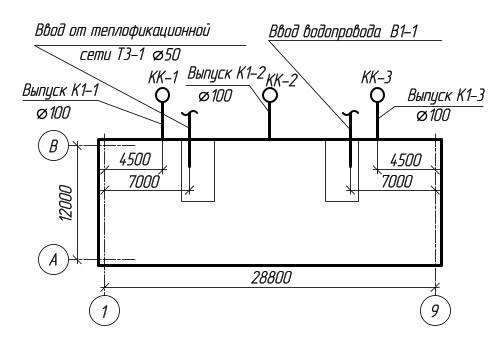

План жилого дома

План жилого дома с вводами и выводами

На изображении показан план жилого дома который включает в себя выпуски канализационной системы, вводы системы отопления, холодного и горячего водоснабжения с их привязкой к угловым координационным осям. Кроме того, на нем проставлены диаметры трубопроводов выпусков и вводов, а также изображены колодцы канализации КК-1, КК-2 и КК-3. Согласно действующим нормам и стандартам, на планах должны указываться диаметры труб, необходимые отметки и размеры труб с уклоном, канализационные колодцы и профили сетей.

Аксонометрические схемы санитарно-технических систем

Для выполнения аксонометрических схем сантехсистем зданий и сооружений используется фронтальная изометрия с левой системой осей. Это дает возможность использования по всем осям неискаженных измерений. Для обозначения аксонометрических схем сетей холодного и горячего водоснабжения используются марки систем, проставляемые непосредственно над схемами. Полностью наименования систем указываются в соответствующих спецификациях.

На тех рисунках, что располагаются ниже, приведены изображения аксонометрических схем трубопроводных систем горячего и холодного водоснабжения здания. На схематическом изображении водопровода указаны запорные вентили, диаметры труб, отводы к стоякам, места спусков воды, а также патрубки для перехода с одного на другой диаметр трубы. С помощью горизонтальной черты у стояков отмечен уровень первого этажа. Кроме того, схема водопровода содержит обозначение того, что для обустройства его ввода должны быть использованы трубы, имеющие диаметр 50 миллиметров, а соединение элементов следует производить с помощью раструбов.

Схема разводки водопровода в доме
Схема горячего водоснабжения дома

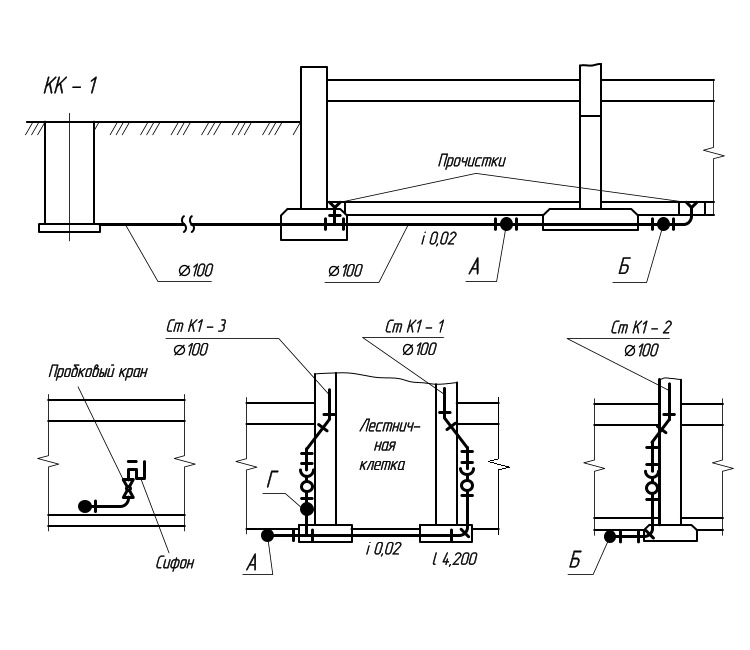

Разрезы и схемы канализации

На схемах стояков, а также на разрезах канализационных систем отображается расположение стояков и трубопроводов по отводам и стоякам. С помощью букв А и Б на том разрезе, который изображает следующий к канализационному колодцу КК-1 отводящий трубопровод, обозначены места, где от магистральной трубы есть ответвления. Кроме того, на этом разрезе указаны такие данные, как диаметры труб, места установки ревизий, прочисток и прочей арматуры, а также уклоны и длины участков.

Буквами А и Б, которые указаны по канализационным стоякам СтК1-1…СтК1-3 на разрезах обозначены те места, где к основному отводу в канализационный колодец КК-1 присоединен стояк. То место, где присоединяется отвод от раковины, обозначено буквой Г. Сифон (гидравлический затвор), расположенный перед раковиной Р/1, изображен на разрезе по отводу от раковины.

Чертить канализацию

Схемы содержат также указания тех мест, где по этажам к санитарным приборам должны быть проложены ответвления от стояков. Схема стояков канализационной системы К1 ( Ø 100 ) содержит указания мест монтажа ревизий и расположения отводов. Для обеспечения вентиляции стояков используются асбестоцементные трубы, имеющие диаметр 150 миллиметров. Наружу они выводятся через чердак, а для их завершения используются флюгарки.

Схема стояка канализации

Устройство сетей внутренней канализации

Сеть внутренней хозяйственно-бытовой канализации состоит из отводных линий, стояков, выпусков.

Отводные трубопроводы служат для отвода сточных вод от приемников через сифоны к стоякам. Все отводные линии прокладываются по наикратчайшему расстоянию с уклоном в сторону движения сточных вод. Диаметры и уклоны отводных линий, как правило, не рассчитываются, а назначаются.

Для присоединения к стоякам отводных трубопроводов, располагаемых под потолком помещения, в подвалах и технических подпольях, а так же для устройства ответвлений отводных труб от ванн к одному стояку на одной отметке допускается только с применением косых крестовин. Не допускается присоединение УК одной отводной линии санитарных приборов, расположенных в разных квартирах на одном этаже, а также применение прямых крестовин при расположении их в горизонтальной плоскости. В начале участков отводных труб при числе присоединения приборов три и более и на поворотах с углом более 30градусов следует устанавливать прочистные устройства для устранения засоров.

Внутренние канализационные сети можно прокладывать: открыто по стенам. колоннам, на специальных опорах в подпольях, подвалах, коридорах, технических этажах, в специальных помещениях, предназначенных для размещения сетей; скрыто в бороздах, нишах стен, монтажных коридорах, санитарно-технических кабинах, блоках, панелях, под полом (в каналах или земле), иногда междуэтажных перекрытиях. Отводные линии, прокладываемые в междуэтажных, должны иметь длину не менее 10 м.

Стояки служат для приема сточных вод из отводных труб по всем этажам. Их размещают в местах расположения наибольшего количества приборов и, по возможности, ближе к тем приборам, из которых поступают наиболее загрязненные стоки (например, унитаз). Число стояков уменьшается, если приемники сточных вод сосредоточены группа над группой по этажам.

Диаметр канализационного стояка выбирают в зависимости от величины расчетного расхода жидкости и наибольшего диаметра поэтажного трубопровода. При наличии унитаза диаметр стояка принимают 100 мм.

При необходимости стояки могут устанавливаться с отступами или горизонтальными участками, имеющими уклон. Присоединение приборов к горизонтальным участкам не допускается. Стояки, как и отводные линии, прокладывают открыто и скрыто. Стояк вверху заканчивается вытяжной трубой, которая не менее, чем на 500 мм выше крыши здания. Это необходимо для вентиляции канализационной сети и исключает срыв гидравлических затворов приемников сточных вод. Внизу стояк заканчивается плавным переходом в выпуск.

Выпуски предназначены для приема и отвода сточных вод от одного или нескольких стояков в дворовую или внутриквартальную сеть. Стояки присоединяют к выпуску в начале его с помощью двух или одного отводов по 135 градусов и косого тройника. В местах присоединения выпусков к наружной канализации устраивают смотровые колодцы. Длина выпуска от стояка или прочистки до оси смотрового колодца назначается в зависимости от диаметра труб.

Канализационные выпуски следует располагать с одной стороны здания перпендикулярно плоскости наружных стен со стороны дворового фасада. Для жилых домов, имеющих техническое подполье или не эксплуатируемые подвалы, допустимо устраивать один или два торцовых выпуска. Устройство укрупненных выпусков целесообразно в тех случаях, когда достигается уменьшение длины внешней сети. Их не допускается устраивать в домах, имеющих эксплуатируемые подвалы, или в случае, когда наружная канализационная сеть проходит вдоль здания. Чаще всего устраивают один выпуск на подъезд.

Выпуски присоединяются к наружной сети «шелыга в шелыгу. К каждому смотровому колодцу можно присоединить один или два выпуска. При определении минимальной глубины выпуска из здания исходят из условия предохранения труб от разрушения под воздействием нагрузок и промерзания. При большом заглублении трубопроводов при присоединении выпусков к наружной сети канализации следует устраивать перепады: открытые в виде бетонных водосливов, лотков (при высоте перепадов до 0.3 м). Перепад следует устраивать в контрольном колодце.

Диаметр выпуска должен быть не меньше диаметра присоединенных стояков. Для жилых зданий чаще всего диаметр выпуска 100 мм.

Для возможности прочистки труб на сетях бытовой и производственной канализации предусматривается установка ревизий или прочисток. Их устанавливают на стояках при отсутствии на них отступов, в подвальном или первом и верхних этажах, а при наличии отступов – над отступами. В жилых зданиях высотой более пяти этажей ревизии устанавливают не реже, чем через три этажа. Высота от пола до центра ревизии должна составлять 1 м. Выпуски прокладывают с уклоном не менее 0.02 в сторону дворовой канализационной сети.

Основные нормы и правила к устройству водоснабжения

  1. Все проекты по обеспечению населения водоснабжением должны быть разработаны с одновременным согласованием всех нюансов проектирования и обустройства центральной системы канализации.
  2. Неважно, для каких нужд (хозяйственных или промышленных) осуществляется полное обеспечение водой, вокруг всех водопроводных систем, соединенных в одно целое, должна быть организована охранная зона.
  3. Вода, подаваемая из центрального водопровода для обеспечения ведения хозяйственно-бытовой деятельности, в том числе и для питьевых нужд, должна соответствовать государственному стандарту качества.
  4. Тогда как, определение качества воды для нужд производственных помещений должно быть регламентировано технологическими требованиями предприятия.
  5. Если вода предполагается использоваться в огородно-садоводческих целях (для полива растений) она должна соответствовать санитарно-гигиеническим и аграрно-технологическим нормам.
  6. Проектирование и устройство систем водоснабжения и канализации должно быть обеспечено самыми современными техническими решениями, полной механизацией тяжелой и трудоемкой работы, а также полной автоматизацией технологических процессов.
