Электронные терморегулирующие вентили Carel

CAREL представляет свое решение для электронных терморегулирующих вентилей (EEV): пропорциональное регулирование и великолепные технические и функциональные характеристики. Серия E2V может использоваться во многих установках кондиционирования и в холодильных установках низкой и нормальной температуры. Вентили этой серии совместимы с большинством применяемых хладагентов.

Основные характеристики вентиля Carel

Вентиль осуществляет регулирование расхода хладагента через сопло длиной 14 мм, а внутренний механизм установлен на калиброванных пружинах с шарикоподшипниками: это позволяет осуществлять очень точную, стабильную и надежную регулировку на протяжении длительного времени, а также устраняет риск заклинивания механизма. Изготовление E2V осуществляется с использованием лазерной сварки и высококачественных материалов (стандарта AISI 316L и высококачественных пластмасс), а каждая деталь проходит функциональные испытания. Учитывая увеличение количества эксплуатируемых установок, в которых используется хладагент под высоким давлением, серия E2V была создана для работы при перепаде давления до 30 бар и при давлении всасывания 40 бар, благодаря высокому осевому давлению. Кроме того, возможность регулировки в обоих направлениях позволяет упростить компоновку контура хладагента в тепловых насосах реверсивного цикла и сократить затраты на монтаж: регулировочный вентиль не требует применения невозвратных клапанов.

Экономия электроэнергии и высокая точность Carel

Расширенный рабочий диапазон и точность регулировки (от 10 до 100% номинального расхода) обеспечивают значительную экономию электроэнергии. Экономия, обеспечиваемая применением технологии E2V, позволяет существенно сократить сроки окупаемости. Кроме того, доказано и подтверждено, что при использовании E2V в коммерческих холодильных установках и в системах кондиционирования воздуха для компьютерных помещений экономия, достигаемая за счет снижения потребления электроэнергии, составляет в среднем от 15 до 20% в год, в зависимости от конкретных условий, а в период сезонных пиковых нагрузок -до 30%. Еще одной выдающейся характеристикой E2V является высочайшее качество регулировки и возможность быстрого достижения и затем поддержания стабильных условий при пуске установки и при изменении нагрузки. Последний аспект имеет особенно большое значение для прецизионного кондиционирования и охлаждения в промышленных установках, где E2V не только обеспечивает значительную экономию электроэнергии, но также обеспечивает очень стабильную работу.

Пропорциональное регулирование с высокой точностью – актуально для прецизионных кондиционеров, кондиционеров для базовых станций мобильной связи

  • Стабильность параметров за счет высокой точности изготовления
  • Возможность работы на высоких давлениях за счет большого усилия развиваемого приводом штока
  • Возможность работы при любом направлении движения хладоносителя
  • Специальные алгоритмы расчета положения штока на основе данных о температуре хладоносителя и давления на испарителе
  • При использовании свободнопрограммируемых контроллеров возможна адаптация алгоритма в соответствии со специфическими требованиями
  • Конфигурируемые контроллеры – готовое решение для стандартных задач

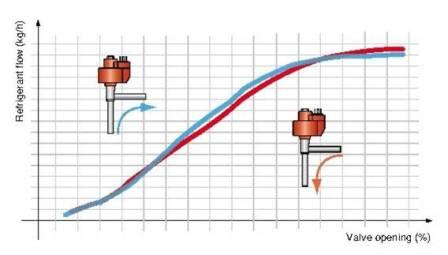

Возможность работы при любом направлении движения хладоносителя

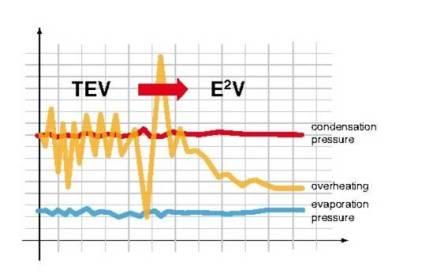

Стабильность параметров регулирования

Расширенный диапазон регулировки при использовании вентиля E7V означает, что его можно применять в холодильных установках с плавающим давлением конденсации и, следовательно, при минимально допустимых значениях температуры в помещении. Это обеспечивает существенную экономию электроэнергии для всех холодильных установок.

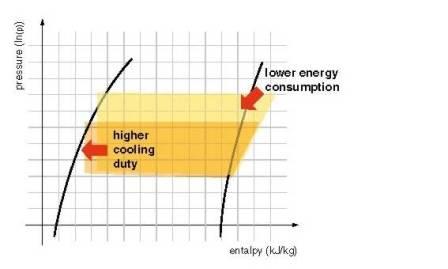

Эффективность

Пропорциональность изменения расхода хладагента в зависимости от степени открытия вентиля E2V в обоих направлениях гарантирует высокую точность регулировки в любых условиях, даже при малых расходах.

Возможность работы на минимально при комнатной температуре допустимом давлении обеспечивает экономию энергии и как следствие, быструю окупаемость вложений.

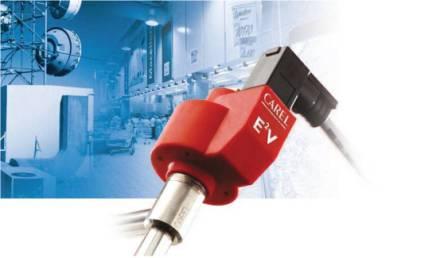

Электронный терморегулирующий вентиль E2V

Пропорциональный электронный регулирующий клапан, приводимый в действие двухполюсным шаговым электродвигателем. Регулировка осуществляется с помощью откалиброванного штока, который перемещается через отверстие, длина хода составляет 14 мм. Регулировка положения штока выполняется шаговым электродвигателем, рабочий диапазон которого включает порядка 500 шагов. Правильная механическая балансировка гарантирует высокую стабильность регулировки подогрева в соответствии с уставкой и быстрое реагирование на переходные процессы. Пропорциональное регулирование также гарантирует отсутствие пульсаций давления в линиях хладагента и более высокую степень регулирования возврата жидкости в компрессор(ы). Выпускаются различные типоразмеры вентилей E2V. Для установок кондиционирования применяются вентили мощностью до 50 кВт, для холодильных установок - мощностью до 30 кВт. Имеются модификации со сварными медными (ODF) или латунными (SAE) фитингами, либо с резьбовыми фитингами AISI A182 F316L Программа E2V SELECTION поможет быстро выбрать наиболее подходящий типоразмер вентиля. Либо вы можете это сделать с помощью справочных таблиц.

  • Встроенный шаговый мотор
  • Ход штока 14 мм – 500 шагов
  • Стабильность поддержания параметров
  • Малое время перестройки
  • Различные типоразмеры для холодильных машин мощностью от 2 до 30 КВт
  • Подбор клапана с помощью специального программного обеспечения

Carel EVD4: универсальный привод электронного терморегулирующего вентиля

Привод EVD400 представляет собой наиболее продвинутое и универсальное решение из выпускаемой CAREL серии изделий для контроля положения регулировочных вентилей. Модификации EVD*400, *401 и *402 выпускаются с заранее установленными протоколами связи с контроллерами рС и рСО (tLAN), pCO (pLAN) и системой диспетчерского контроля или PlantVisor (RS485) и предназначены для управления самыми разнообразными электронными регулировочными вентилями от разных производителей. Модификации EVD*430, *440 и *450 выпускаются с такими же заранее установленными протоколами, но предназначены только для работы с вентилями, производимыми CAREL. EVD400 может работать в автономном режиме. Он оборудован цифровым входом для пуска/останова устройства и соединениями для датчиков давления и температуры и для электронного регулировочного вентиля. EVD4* может работать как простое устройство позиционирования, использующее входной аналоговый сигнал 4 - 20 мА или 0 ~ 10 В. Использование пропорциональных датчиков давления, постоянного байпаса и алгоритмов регулировки вместо регулировки подогрева, а также большое количество вариантов конфигураций - все это делает EVD400 самым прогрессивным из существующих решений.

Серия Carel MasterCase: контроллеры со встроенным приводом

Комбинированные контроллеры со встроенным приводом электронного терморегулирующего вентиля для витрин. Оптимизированы под требования основных производителей оборудований и организаций, занимающихся его монтажом. Встраиваемая в электрический щит конструкция позволяет снизить затраты на монтаж и обеспечивает экономию пространства. Использование пропорциональных датчиков давления обеспечивает снижение стоимости изделия.
