Центральные кондиционеры Frivent

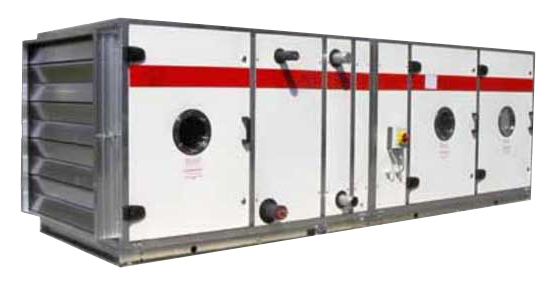

Центральные вентиляционные установки в модульном исполнении FRIVENT KLG



Мультизональные системы кондиционирования

FRIVENT установки для вентиляции и кондиционирования воздуха модульной конструкции для общеобменной вентиляции, фильтрования, нагрева, увлажнения, осушения,охлаждения и кондиционирования собираются из отдельных компонентов в соответствии с конкретными потребностями.

Конструкция корпуса (с тандартное исполнение для внутренней установки):

Корпус установки из отдельных компонентов,разборный, с закрытыми оцинкованными рамами из профилированной стали с угловыми соединениями.


Стенки корпуса - двойные, герметичные и плотно установленные, заменяемые и съемные стеновые панели, из оцинкованной с обеих сторон стали, жесткая защелкивающаяся конструкция с канавкой по периметру для долговечного резинового профилированного уплотнения и с проложенной негорючей звуко- и теплоизоляцией по DIN 4102 из минераловатных пластин. Внутренние поверхности абсолютно гладкие. Ревизионные двери с уплотнением,съемные, или с настраиваемыми шарнирами, быстрыми замками и прочными пластиковыми ручками.Внутренние ванны для конденсата с отводом вниз или вбок. Уплотнение между секциями из износостойкой,долговечной самоклеющейся ленты, включая все соединительные детали и необходимые гибкие вставки.

Важные характеристики:
  • Толщина изоляции 35 мм (стандарт), по выбору 50 мм,при погодостойком исполнении 50 или 100 мм
  • Среднее шумоглушение при толщине изоляции 35 мм 32 Дб(A)
  • Коэффициент теплопроводности при толщине изоляции 35 мм 0,81 Вт/м2 K
Другие исполнения:
  • Двухслойное исполнение , внутренние части из оцинкованной стали, внешние части из оцинкованной стали с напылением и защитной пленкой.
  • Двухслойное исполнение , внутренние и внешние части из оцинкованной стали с напылением и защитной пленкой
  • Двухслойное исполнение , внутренние части из нержавеющей стали № 1.4301, внешние части из оцинкованной стали с напылением и защитной пленкой,для использования в пищевой, фармацевтической или химической промышленности.
  • Гигиеническое исполнение , по DIN 1946 часть 4,внутренние части из нержавеющей стали № 1.4301,наружные с защитной пленкой, пол установки выполнен как герметичная ванна с отводом, соединения корпуса выполнены герметично.
  • Встроенные элементы в соответствии с исполнением оцинкованные, оцинкованные с напылением, винты и соединительные детали оцинкованные, или из V2A;
    Встроенные элементы, винты и соединительные детали из V2A.
  • Нижние рамы установки для монтажа установки без цоколя и/или для выравнивания высоты при различной высоте компонентов установки, например, при камере орошения.
  • Погодостойкое исполнение , для внешней установки,со специальными уплотнениями дверей, швы установки с герметичным долговечным уплотнением, соединения секции расположены внутри, крыша защиты от дождя,погодостойкая решетка.
  • Крышный цоколь для монтажа установки на кровле и герметичного соединения с покрытием кровли.
  • Специальные конструкции для особенных применений,особенных размеров, из других материалов, например,из алюминия, по спецификации заказчика.
Секция вентилятора:
  • С оцинкованным центробежным вентилятором высокой производительности двухстороннего всасывания с лопатками загнутыми вперед или назад, смонтированный на рамах с натяжной шиной двигателя и по выбору на резиновых или пружинных виброизоляторах, с клиноременной передачей с узким ремнем SPA, SPB, SPC по DIN 7753, или с плоским ремнем, шкивы ремня, (настраиваемые шкивы в качестве принадлежностей)натяжитель клинового ремня.
  • 3-х фазный двигатель 400 В, IP 54 односкоростной или с переключаемыми полюсами, для двух или трех скоростей вращения, с защитой обмотки термоконтактами.
  • До типо-размера KLG 100 возможен привод на валу с регулируемым двигателем с внешним ротором.
  • Исполнение вентилятора без спирального корпуса как комплектной секции с рабочим колесом, двигателем,диффузором и виброизоляторами. Регулирование с помощью частотного преобразователя, в зависимости от напора или расхода воздуха, измерение и индикация расхода воздуха.
  • До типо-размера KLG 100 вентиляторы могут быть встроены в комплектную приточную установку, свыше этого типо-размера только как отдельная секция вентилятора для комбинирования с другими компонентами.
  • Специальные исполнения для повышенной безопасности (взрывозащищенное исполнение) или для повышенных температур, повышенной стойкости к коррозии, с регулятором вращения, защитным кожухом ремня и т.п. поставляются по запросу.
Нагреватель:

Сu/Al-исполнение для горячей воды, пара или перегретой воды, также поставляются исполнении из оцинкованной стали. Подключения выведены на одну сторону, с внешней резьбой или фланцами. Нагреватель встраивается в приточную установку или в отдельные секции нагревателя или фильтра-смесительной камеры.

Электродвигатель:

Оребренные трубчатые нагревательные элементы из жаростойкой стали, для низкой температуры поверхности, все подключения выполнены с клеммами,количество ступеней включения в зависимости от мощности, для 3-х фазного тока 400 В. Ограничитель и датчик температуры перегрева встроены,исполнение по DIN 57100 часть 420. Блокировку с вентилятором и работу вентилятора после отключения предусмотреть в регулировании.

Охладитель:

Сu/Al-исполнение или из оцинкованной стали для холодной воды или, как испаритель, подключения выведены на одну сторону, с наружной резьбой или фланцами, испаритель с паяными штуцерами.
Каплеуловитель из пластмассы, устойчивая к коррозии ванна для конденсата с отводом.

Смесительная камера:

Для работы в режиме рециркуляции с 2 или 3воздушными клапанами, с вращающимся во встречном направлении оцинкованными лопатками, как отдельная смесительная камера или как секция фильтра-смесительной камеры.

Воздушный фильтр:

Встроенный в приточную установку, секцию фильтра-нагревателя, секцию фильтра-нагревателя-охладителя,секцию фильтра-смесительной камеры или отдельную секцию фильтра.
Стандартные карманные фильтры с длиной кармана 360мм , класса G 4, по выбору имеется фильтр с карманами длиной 120 мм (только G 4) или 650 мм для классов F 5 .. F 9 по выбору
V- образный регенерируемый фильтр G 3
Z- образный фильтр (с картонными рамами) G 3 .. F 5
Рулонный фильтр EU 3 (по запросу)
Электрофильтр поставляется всех возможных производителей и исполнений.

Секция диффузора:

Для распределения воздушного потока на последующие компоненты при недостаточных расстояниях.

Шумоглушитель:

Кулисный шумоглушитель, встроенный в секцию шумоглушителя для всасывающей и напорной стороны.Наполнение кулис из негорючей минеральной ваты с покрытием стеклотканью или перфорированной оцинкованной сталью.

Воздушные клапаны:

Оцинкованные рамы для универсального расположения внутри или снаружи корпуса, с вращающимся во встречном направлении оцинкованными лопатками.Герметичные воздушные клапаны по DIN 1946/4 с алюминиевыми лопатками и уплотнением.

Освещение:

Корпус по желанию может быть оснащен внутренним освещением. Овальные светильники 60 Вт, IP 43 или светильниками низкого напряжения 18 Вт.

Смотровое стекло:

Смотровые стекла с одинарным или двойным остеклением, встроенные в ревизионные двери или стеновые панели.

Секция камеры сгорания:

Для прямого нагрева приточного воздуха , со встроенной камерой сгорания и теплообменником отходящих газов,с параллельным байпасом для поддержания оптимальной температуры в камере сгорания и избежания конденсации отходящих газов. Управление со всеми необходимыми контролирующими приборами для температуры и работы вентилятора после отключения, плавное регулирование байпаса, встроено и подключено. Шкаф управления встроенный или отдельный. Дизельная или газовая горелка в комплекте c арматурой и предохранительными устройствами.

Увлажнитель:

Сотовый увлажнитель, обеспыливатель, увлажнитель на сетевом паре, пароувлажнитель по требованию, по выбору парораспределительные трубки встроенные в секцию увлажнителя с ванной для конденсата и отводом,если необходимо с каплеуловителем, смотровым стеклом и освещением.
