Контроллеры pCO системы. Контроллеры для вентиляции

Свободнопрограммируемые контроллеры семейства pCO

Система pCO sistema состоит из программируемых контроллеров, пользовательских интерфейсов, шлюзов, интерфейсов связи и систем дистанционного управления, образующих мощную и гибкую систему управления, которую могут использовать ключевые производители оборудования систем отопления, вентиляции и кондиционирования и которая легко сопрягается с наиболее широко используемыми системами управления зданием и может быть интегрирована в специализированные системы автоматизированного диспетчерского управления. pCO sistema надежна, внешний вид и функции системы легко модифицируются для раздельного применения в системах кондиционирования и охлаждения.
Типоразмеры системы имеют разное количество входов и выходов, различные типы использования встроенного терминала и доступного объема флэш-памяти.
Пластмассовый корпус, позволяющий монтировать устройства на направляющие стандарта DIN, гарантирует высокий класс механической защиты платы, снижает риск электростатического разряда, а также позволяет разместить внутри встроенный пользовательский интерфейс. Входы и выходы разделены, что сокращает время монтажа электропроводки.
Семейство pCO включает в себя:
  • Свободно программируемые контроллеры;
  • Пользовательские терминалы.
Семейство pCO обеспечивает:
  • Универсальный подход к рещению различных задач управления и контроля;
  • Гибкость при разработке и модификации систем управления;
  • Подключение к сети pLAN без использования дополнительных устройств;
  • Широкие возможности интерфейсов;
  • Коммуникации на основе наиболее широко используемых протоколов;
  • Высокие технологии – мощные микропроцессоры, большой объем памяти;
  • Удобное программирование с помощью компьютера или специального ключа;
  • Готовые решения для типовых задач управления климатическим оборудованием.
Интерфейсы
В серии pCO sistema выпускаются терминалы для настенного монтажа или монтажа на панель, со световыми индикаторами, буквенно-цифровыми и графическими ЖК‑дисплеями, позволяющими выводить сообщения на различных языках, в том числе на русском.
Связь
Устройства серии pCO sistema могут использовать наиболее широко распространенные стандарты связи, как напрямую, так и через шлюзы (Modbus®, BACnet™, Johnson METASYS®, DLL for Windows®, TCP/IP, SNMP, LonWorks®, TREND). Кроме того, контроллеры pCO sistema могут получать и отправлять SMS-сообщения с помощью обычного модема стандарта GSM.
Все компоненты pCO sistema могут подключаться к многоабонентским локальным сетям pLAN, не требуя для этого дополнительных плат. Это позволяет использовать структуры с распределенными логическими функциями.
Высокие технологии
Высокоэффективный 16-разрядный микропроцессор гарантирует высокую скорость выполнения программ, включая управление быстрыми переходными процессами. Защита параметров обеспечивается па-
ролями разных уровней. Большой объем флэш-памяти и наличие часов с отдельной батарейкой позволяют сохранять данные на протяжении длительного времени.
Применение
Устройства серии pCO являются программируемыми, что позволяет применять их для холодильных установок, кондиционеров воздуха, стерильных боксов, крышных агрегатов, компрессорных установок, приточных установок и центральных кондиционеров.

Применяемые типы контроллеров pCO в управляющих блоках ASM

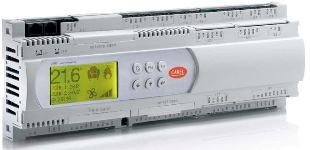

pCO3 - 4 типоразмера: Small, Medium, Large, Extra Large

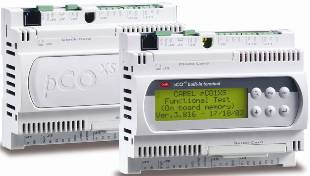

pCOXS

Аксессуары к контроллерам pCO


pCO3 pCOXS pCO1 pCOC
Интерфейс для увлажнителей серии OEM (PCOUMI2000)
Этот интерфейс позволяет регулировать основные параметры (уровень воды и проводимость в цилиндре, потребление тока) увлажнителей ОЕМ, производимых CAREL, непосредственно с помощью контроллеров pCO sistema. Измеряемые датчиками значения преобразуются в сигналы, которые считываются входами платы управления. Управление платой осуществляет прикладная программа, загружаемая в контроллеры pCO sistema.

pCO3 pCOXS pCO1 pCOC
Привод электронного ТРВ (EVD*200, EVD*300 и EVD*4**)
Привод EVD*200, EVD*300 и EVD*400 регулирует давление хладагента путем управления шаговыми электронными регулирующими вентилями, представленными в настоящее время на рынке. Эти приводы могут применяться как для установок кондиционирования, так и для холодильных агрегатов. Кроме того, привод оборудован резервной перезаряжаемой батареей.

pCO3 pCO1 pCOC
Модуль DC/DC (PCO2DCDC00)
Модуль питания постоянного тока DC/DC позволяет использовать для питания всех контроллеров линии рСО от аккумуляторов на 48 В постоянного тока, типичные для телефонии. Входное напряжение может варьироваться от 1 до 58 В постоянного тока, при этом выходное напряжение составляет 4±1 В постоянного тока / 0,7 А или 0±1 В постоянного тока / 0,6 А. Пластмассовый модульный корпус стандарта DIN, вмещающий 4 модуля, позволяет монтировать устройство на DIN-направляющие.
pCO3 pCO1
Плата расширения ввода/вывода pCO RS485 (PCOE004850 и PCOE00RS10)
Предназначена для увеличения количества входов/ выходов для контроллеров семейства pCO. Соединение осуществляется по протоколу RS485, плата может устанавливаться на расстоянии до 600 м
pCO3 pCO1
Плата расширения ввода/вывода pCO RS485 (PCOE00TLN0 и PCOE00TL10)
Предназначена для увеличения количества входов/ выходов для контроллеров семейства pCO. Соединение осуществляется по протоколу tLAN, плата может устанавливаться на расстоянии до 10 м.

pCO3 pCOXS pCO1 pCOC
Модуль расширения для импульсных сигналов (PCO208DI00)
Модуль используется для преобразования сигналов с частотой, превышающей максимально допустимую для дискретных входов контроллеров pCO*, для того, чтобы они могли быть обсчитаны контроллером. Модуль поддерживает не более двух внешних устройств.

pCO3 pCOXS pCO1 pCOC
Плата последовательного интерфейса LonWorks® (PCO10000F0)
Используется для обеспечения взаимодействия с сетью LonWorks®.
Со стороны сети LonWorks® используется интерфейс следующего типа: • интерфейс для FTT-10A 78 кбит/с (TP/FT-10). Скорость передачи данных должна быть задана равной 4800.

pCO3 pCOXS pCO1 pCOC
Плата интерфейса BACnet™ MSTP RS485 (PCO1000BA0)
Используется для связи контроллеров pCO по протоколу BACnet™ MSTP, который представляет собой новый стандарт связи в индустрии отопления, вентиляции и кондиционирования.

pCO3 pCOXS pCO1 pCOC
Плата последовательного интерфейса RS485 (PCOS004850)
Используется для связи непосредственно с сетью RS485 с оптической изоляцией. Максимальная скорость передачи данных до 19200 бод (настраивается программно). Имеются протоколы CAREL и Modbus® RTU для pCO.

pCO3 pCOXS pCO1 pCOC
Плата интерфейса Ethernet™ (PCO1000WB0)
Используется для связи контроллеров pCO с BACnet™, Ethernet™, IP, SNMP V1, 2, 3, FTP и HTTP.

pCO3 pCOXS pCO1 pCOC
Плата CANbus (PCOS00HBB0)
Обеспечивает связь с системой CAREL через протокол CANbus для управления фэн-койлами и устройствами e-dronic.

pCO3 pCO1
Плата последовательного интерфейса RS485 на FieldBus (PCO100FD10)
Позволяет осуществлять связь с совместимым внешним электронным устройством по протоколу RS485 через последовательный порт FieldBus. Имеются также протоколы CAREL и Modbus® RTU.

pCO3 pCOXS pCO1 pCOC
Плата последовательного интерфейса RS232 (PCO100MDM0)
Для взаимодействия с PSTN или модемом GSM используется интерфейс RS232, что позволяет осуществлять управление через дистанционную станцию и путем передачи/приема текстовых SMS- сообщений (только стандарта GSM). В качестве альтернативы этот же интерфейс может использоваться для подключения последовательного принтера.

pCO3 pCOXS pCO1 pCOC
Карта Konnex для порта FieldBus (PCOS00KXF0)
Коммуникационный протокол KNX в настоящее время широко используется в системах автоматизации зданий коммерческого и жилого назначения. Carel является членом ассоциации KNX (www.knx. org). Плата расширения CAREL Konnex совместима со всеми KNX/EIB устройствами и может быть установлена в FieldBus порт контроллеров семейства pCO3. Программное обеспечение K-Set (доступно для скачивания с сайта ksa.carel.com) используется для создания XML файлов с профилями переменных.

pCO3 pCOXS pCO1 pCOC
Плата последовательного интерфейса TREND (PCO100CLP0)
Обеспечивает связь с интерфейсом TREND – наиболее распространенным интерфейсом систем управления зданием в англоговорящих странах. Для получения информации или оформления заказа обращайтесь по адресу: trend@carel.com.

pCO3 pCO1
Плата модема на FieldBus (PCOS00FD20)
Используется для связи контроллера с PSTM, модемом GSM или последовательным принтером через последовательный порт FieldBus.

pCO3 pCO1
Плата CANbus на FieldBus (PCOS00HBF0)
Обеспечивает связь с системой CAREL через протокол CANbus для управления фэн-койлами и устройствами e-dronic.

pCO3 pCO1
Плата последовательного интерфейса tLAN на FieldBus (PCO100TLN0)
Обеспечивает связь с совместимым внешним электронным устройством через собственный протокол CAREL tLAN.

pCO3 pCOXS pCO1 pCOC
Карта Konnex для порта BMS (PCOS00KXB0)
Коммуникационный протокол KNX в настоящее время широко используется в системах автоматизации зданий коммерческого и жилого назначения. Carel является членом ассоциации KNX. Плата расширения CAREL Konnex совместима со всеми KNX/EIB устройствами и может быть установлена в BMS порт контроллеров семейства pCO и e-drofan. Программное обеспечение K-Set (доступно для скачивания с сайта ksa.carel.com) используется для создания XML файлов с профилями переменных.

pCO3 pCO1
Плата MP-BUS® на FieldBus (PCO100MPB0)
Обеспечивает связь с исполнительными механизмами BELIMO через протокол MP-BUS®.

pCOXS pCO1 pCOC
Карта часов (PCO100CLK0)
Используется для установки даты и времени, включает в себя буферное ОЗУ для обмена данными с прикладными программами.

pCO1
Дополнительная карта регистрации данных (PCO100CEF0)
Используется для сохранения данных и журналов регистрации событий. Управление этими функциями должна осуществлять прикладная программа контроллера.

pCO3 pCOXS pCO1 pCOC
Ключ программирования (PCOS00AKY0)
Специально для контроллеров рСО создан новый универсальный ключ программирования. Он используется для передачи программ из ключа в pCO и обратно.

pCO3 pCOXS pCO1 pCOC
Преобразователь USB/RS485 (PCOS00AKC0)
Обеспечивает преобразование USB/RS485 для совместимых внешних электронных устройств.
