Монтаж систем дымоудаления и вентиляции
Монтаж системы дымоудаления и вентиляции реализует по России компания «ИНТЕХ» (Москва). Чтобы получить КП на монтаж дымоудаления, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email
Компания ИНТЕХ производит монтажные работы систем дымоудаления и дымозащиты. Все работы выполняются в соответствии с проектными решениями, соответствующими нормативными документами и на основании действующих лицензий.
Монтажные работы систем дымоудаления и дымозащиты предусматривают:
- прокладку сварных воздуховодов;
- установку радиальных вентиляторов, осевых вентиляторов, либо крышных вентиляторов;
- обработку воздуховодов огнезащитным составом необходимой огнестойкости
- монтаж клапанов дымоудаления.
Где устанавливаются системы дымоудаления?
Монтаж требуется в местах, где в результате возгорания может образоваться опасная для жизни концентрация дыма. Слаженная работа позволяет обеспечить максимально безопасные условия эвакуации людей за пределы объекта.
В большинстве случаев монтаж ведется на территории:
- многоквартирных домов;
- административных зданий;
- торгово-развлекательных комплексов;
- крупных складских помещений;
- объектов промышленного назначения;
- прочих построек, где требуется обеспечение максимально возможного уровня безопасности при эвакуации.
Где от установки СДУ можно отказаться?
Даже несмотря на жесткие требования, предъявленные регламентной документацией, все равно существуют исключения, в рамках которых монтаж не является обязательным. Сюда, к примеру, относятся помещения, где уже имеется автономный комплекс тушения пожара, использующий порошок, пену или воду. Другими словами, там, где уже имеется аппаратура, способная самостоятельно определить возникновение пожарной ситуации и быстро потушить очаг возгорания без участия человека. С другой стороны, если речь идет об автомобильной стоянке, даже если автоматика уже имеется, без противодымной вентиляции здесь, все же, не обойтись.
Если в каждом помещении был осуществлен монтаж противодымной вентиляции, оборудование общего коридора не является обязательным. Данное правило сохраняет свою актуальность только в том случае, если все помещения имеют площадь не более пятидесяти квадратных метров. Если объем внутреннего пространства больше указанного, установить противодымную вентиляцию в коридоре таки придется.
Системы дымоудаления в квартире

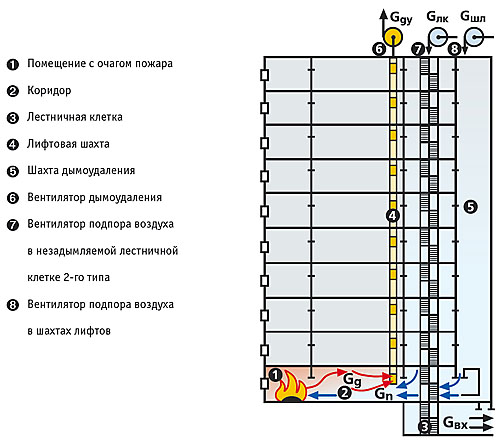

Чтобы обеспечить полноценное дымоудаление при пожаре, СДУ могут монтироваться в квартирах. При выполнении монтажа специалисты опираются на нормативные требования стандартов СНиП 41-01-2004 и 31-01-2003. С популярной схемой проектирования такого комплекса можно ознакомиться на изображении ниже.
Если строение имеет высоту более 28 метров, СДУ должна включать в себя такие элементы:
- центральная приточная магистраль с вентилятором;
- приточные створки, клапаны и люки;
- центральный канал для аккумулирования отводных потоков;
- промежуточный вытяжной канал;
- огнезадерживающие клапаны;
- блок управления;
- центральный вытяжной вентилятор.
Для обслуживания каждой современной квартиры используется автоматический комплекс, элементы которого располагаются на крыше здания. Он срабатывает благодаря специальным датчикам, которые устанавливаются в помещениях.
Проектирование и принцип действия
Проектирование и монтаж дымоудаления проводят специалисты соответствующих организаций, имеющие лицензию на такой вид работ. Они производят расчет, разрабатывают схему и принцип работы системы дымоудаления конкретного здания. Для этого во внимание принимают важные моменты:
- материал корпуса здания;
- количество этажей;
- план аварийной ситуации;
- размеры и расположение окон;
- состояние теплоизоляции.

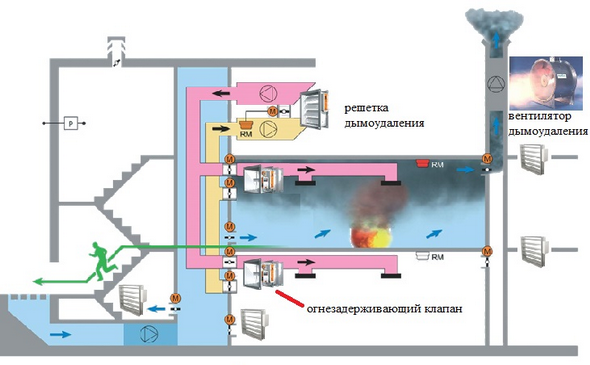

В расчет принимаются все факторы, которые могут повлиять на количество дыма и скорость его распространения. Важное значение при составлении проекта имеет площадь постройки и максимальное количество людей. Оборудование для удаления дыма работает по следующему алгоритму:
- При возникновении возгорания срабатывают датчики дыма.
- Команда от них поступает на автоматизированный пульт системы.
- Электрооборудование общеобменной вентиляции отключается, огнезадерживающие клапаны закрываются.
- Открывается соответствующий клапан дымоудаления.
- Включаются вытяжные вентиляторы и устройства для создания давления в зоне эвакуации.
- Отправляется отчет о выполнении действий на пульт управления.
Работа системы рассчитана на откачку дыма из одного очага, поэтому противопожарные клапаны в других зонах будут закрыты.
Технологии
Крепление воздуховодов выполняется в соответствии с рабочей документацией. Крепления горизонтальных воздуховодов устанавливаются на расстоянии не более шести метров друг от друга. Крепление воздуховодов вертикальной установки устанавливается на расстоянии не более четырех метров друг от друга. Болты на фланцевых соединениях должны быть затянуты, гайки болтов располагаются с одной стороны фланца. При монтаже воздуховодов дымоудаления, фланцевые соединения уплотняются асбестовым шнуром. При стягивании фланцев воздуховодов болтами, шнур закладывается таким образом, чтобы не оставалось щелей. Если в воздуховодах возможна конденсация влаги, конструкция монтируется с уклоном в сторону движения воздуха. В этом случае монтируется дренажная система для слива конденсата.
Места прохода транзитных воздуховодов через стену, перегородки, уплотняются негорючими материалами. Вентиляторы дымоудаления и дымозащиты устанавливаются в помещениях с противопожарными перегородками. Допускается установка вентиляторов на кровле, или снаружи здания. При установке вентиляторов вне специальных помещений, монтируется специальное ограждение (сетка), чтобы исключить доступ посторонних лиц.
Воздухозаборные решетки для вентиляторов подпора воздуха устанавливаются на расстоянии не менее шести метров от места выброса дыма от вентиляторов дымоудаления.
Монтаж обратных клапанов у вентиляторов не проводится, в случае больших теплоизбытков в обслуживаемых зданиях. Вентиляторы соединяются с сетью воздуховодов без использования гибких вставок. Основание вентилятора жестко крепится к фундаменту для установки вентилятора.
Клапана дымоудаления устанавливаются на шахтах дымоудаления под потолком. При необходимости, для клапанов дымоудаления монтируются ограждения металлические (декоративные решетки). К системе дымоудаления присоединяется не более двух клапанов на первом этаже. Установленные клапаны должны свободно открываться в проем шахты дымоудаления.
Огнезащитный состав наносится на воздуховод для обеспечения необходимого предела огнестойкости. Перед нанесением огнезащитного состава подготавливается поверхность воздуховодов. Воздуховоды и сварные короба очищаются от грязи и масляных пятен. Конструкции с огнестойкостью Еi90 и выше, армируются штукатурной сеткой. Огнезащитный состав на поверхность деталей наносится с помощью пневмораспылительной установки или вручную с помощью шпателя.
По окончании монтажных работ проводится комплексное апробирование систем дымоудаления и дымозащиты.
Мастера сразу составят план конструкции и смету на материалы. Также с компанией будет легче заключить договор на последующее обслуживание приборов.
Перед началом монтажных работ составляется индивидуальный план системы дымоудаления для объекта и проводится расчет необходимых материалов. На данном этапе учитываются все особенности здания — количество этажей, огнестойкость строительных материалов, степень изоляции помещений и многое другое.
Приборы дымоудаления зачастую соединяют с системой общей вентиляции — это экономит средства, строительные материалы и время монтажа. Однако куда большую эффективность обеспечивает установка отдельных вентиляционных шахт для системы дымоудаления и подпора воздуха.Важна также синхронизация работы вентиляции с другими противопожарными приборами.
Установка вентиляции дымоудаления начинается с проведения воздуховодов в соответствии с принятым планом. Затем приступают к монтажу вентиляторов , обеспечивающих дымоудаление и подпор воздуха. Это могут быть радиальные, осевые или крышевые вентиляторы.
Чтобы добиться необходимого уровня огнестойкости системы, воздушные шахты обрабатываются специальными составами. После этого проводится комплексная установка клапанов системы. Как правило, их равномерно размещают в помещениях здания, под потолком. Монтаж вентиляции завершается установкой датчиков задымления и системы оповещения.
После установки необходимо провести налаживание работы всех элементов системы. Все возникшие неполадки рекомендуется устранить уже на этом этапе.
Накладка
При наладке системы обязательно надо проверить работу клапанов в ручном и автоматическом режиме, выполнить подсчет фактического расхода воздуха (желательно отдельно по каждой зоне), проверить частоту вращения вентилятора.
Во время проведения пусконаладочных работ необходимо давать вентилятору отдых – не менее одного часа через каждые 30 минут
При проверке работы подпорных вентиляторов надо обратить внимание на следующие параметры:
- направление вращения лопастей вентилятора;
- работа огнезадерживающих клапанов (ручное и автоматическое управление);
- измерение давления в вентиляторе;
- сопоставление реальных показателей давления с указанными аэродинамическими характеристиками вентилятора.

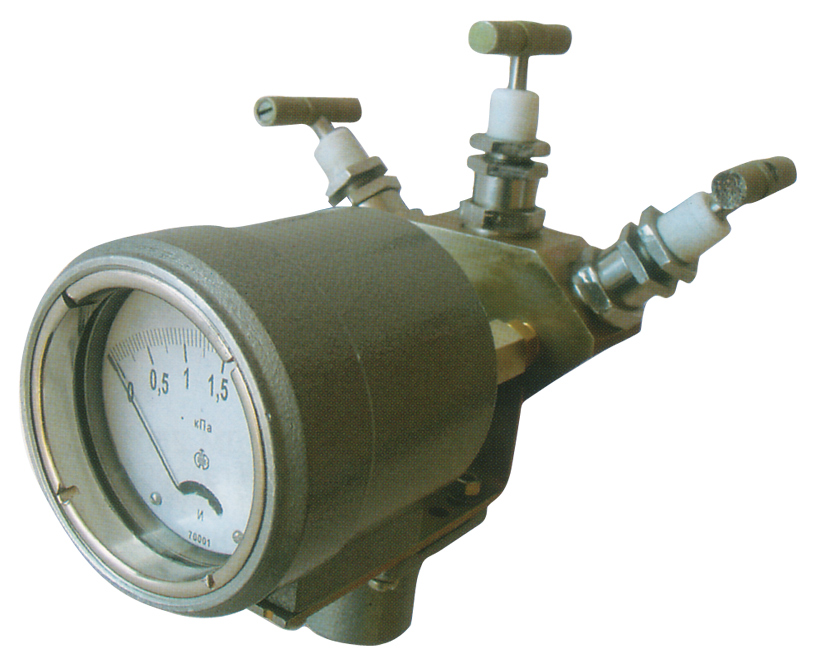

С помощью измерительного прибора дифманометра надо определить избыточное давление в шахтах лифтов, лестничных клетках и тамбурах-шлюзах.
Перепад давления между улицей и помещением должен составлять не менее 20 Па – это означает, что подпор вентилятора соответствует установленным нормам, и система дымоудаления рассчитана верно.
СДУ может иметь разный принцип работы в зависимости от ее предназначения и конструктивных особенностей. Основной ее задачей является быстрое удаление продуктов горения. Обойтись без ее установки можно только в двух случаях – если она осуществляется в частном доме, либо помещение имеет датчики для автоматического тушения пожара. Но в последнем случае действует исключение на подземные парковки.
В общей сложности, противодымная вентиляция это оборудование для повышения безопасности, обеспечивающее быструю и безопасную эвакуацию людей при распространении очага возгорания, из-за которого выделяется большое количество продуктов горения. Любая система удаления дыма при пожаре должна быть спроектирована и установлена только профильной организацией, имеющей соответствующее разрешение от МЧС. При самостоятельной установке аппаратура не пройдет инспекцию контролирующими органами.
