Монтаж воздуховодов

Монтаж воздуховодов реализует по России компания «ИНТЕХ» (Москва). Чтобы получить КП на монтаж воздуховодов, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Монтаж воздуховодов

Монтаж воздуховодов – это одна из наиболее сложных операций при установке системы вентиляции и кондиционирования. Зачастую вентиляция решает широкий спектр задач: помимо классических функций воздухообмена и контроля температуры, в помещении можно дополнительно поддерживать необходимый уровень влажности, контролировать чистоту приточного воздуха или очищать от посторонних примесей вытяжной воздух.]

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

В зависимости от типа и назначения схема вентиляционной системы может существенно различаться. Однако основную функцию транспортировки воздуха на расстояние выполняют воздуховоды. С целью максимальной эффективности системы вентиляции и кондиционирования важно правильно подобрать тип воздушных каналов, корректно рассчитать их сечение и без ошибок установить. Даже в том случае, когда проект рассчитан верно, нарушение технологии монтажа может привести к нарушениям в работе системы.

Важно: в вытяжной системе вентиляции используется только один воздуховод, а для реализации приточно-вытяжной системы необходимо проложить два отдельных канала – по одному подается чистый воздух, по второму выводится загрязненный.

Общие правила по монтажу воздуховода

Общие требования к установке и эксплуатации воздуховодов прописаны в нормативной базе:

  • СП 60.13330 «Отопление вентиляция и кондиционирование»,
  • СП 73.13330.2012 «Внутренние санитарно-технические системы зданий»),

а также в инструкциях от производителей воздуховодов.

Правила, обязательные к исполнению

  1. Монтаж гибких и полугибких воздуховодов осуществляется при полном растяжении.
  2. Воздушный рукав не должен провисать ни на одном участке – на каждом прогибе теряется давление.
  3. Заземление воздуховода – в обязательном порядке: в процессе эксплуатации в линии накапливается статическое электричество.
  4. При работе вентиляционной системы воздух в каналах движется по спирали (аэродинамика), это нужно учесть при проектировании и монтаже.
  5. На вертикальных участках магистрали длиной более 2 этажей нельзя использовать гибкие воздуховоды.
  6. В помещениях ниже уровня земли (подвальные, цокольные этажи), при контакте с землей, в бетонных конструкциях, проходящих через напольные/потолочные перекрытия – только жесткие воздуховоды.
  7. Если воздуховод получил повреждения при монтаже – его следует заменить. Это же касается наружного теплоизоляционного покрытия.
  8. При прохождении сквозь стены необходимо использовать переходники и металлические гильзы.
  9. При резком повороте аэродинамические свойства трубы снижаются, радиус поворота должен быть не меньше, чем два диаметра воздуховода.

Нормативные расстояния по отношению к строительным конструкциям и инженерным коммуникациям

Воздуховоды можно фиксировать к потолку, стенам и потолочным фермам (наиболее распространенные варианты). Оси воздуховодов прокладываются параллельно плоскостям строительных конструкций, при этом минимальные расстояния между объектами должны составлять:

  1. Расстояние от поверхности воздуховода с круглым сечением до потолка должно составлять не менее 100 мм, до стен и иных строительных конструкций - не менее 50 мм.
  2. Минимальное расстояние между круглым воздушным каналом и магистралями инженерных систем (ХВС, ГВС, газовые трубы, водоотведение) должно составлять не менее 250 мм.
  3. Минимальное расстояние между двумя воздуховодами круглого сечения – не менее 250 мм.
  4. Минимальное расстояние от поверхности воздуховода любого типа до электропроводки – 300 мм.
  5. Расстояние между прямоугольным каналом и строительными конструкциями, другими каналами, а также трубопроводами должно составлять: не менее 100 мм для каналов шириной 100-400 мм, от 200 мм для каналов шириной 400-800 мм и от 400 мм для коробов шириной 800-1500 мм.
  6. Любые соединения воздуховодов должны располагаться на расстоянии не менее метра от плоскости прохождения сквозь строительные конструкции.

Способы крепления воздуховодов

Крепление шпилькой и профилем. Один из наиболее популярных в профессиональной среде способов крепления, осуществляется посредством Z и L-образного профиля. Принципиальных различий нет – в обоих случаях профиль крепится к коробу с помощью саморезов. Z-образный профиль чаще используется для фиксации тяжелых массивных воздуховодов – в этом случае уголок дополнительно поддерживает короб под нижний угол и придает конструкции дополнительную жесткость, снижая при этом нагрузку на саморезы.

В месте фиксации профиля к шпильке устанавливаются резиновые уплотнители – они гасят вибрацию воздуховода и снижают уровень шума.

Крепление шпильками и траверсой обычно используется при монтаже больших магистральных воздуховодов шириной свыше 600 мм. В этом случае тело воздуховода опирается на траверсу, а возможные боковые перемещения ограничены шпильками. Для более плотной фиксации и повышения звукоизоляции между стенкой воздуховода и траверсой прокладывается дополнительный резиновый профиль. Данный метод предпочтителен при монтаже звуко- и теплоизолированных воздушных каналов, так как сам воздуховод остается полностью герметичным в связи с отказом от саморезов.

Монтаж воздуховодов с помощью шпилек и профиля, шпилек и траверсы; Z-образный профиль

Крепление шпильками и хомутом считается оптимальным для монтажа воздуховодов круглого сечения – как простых, так и изолированных.

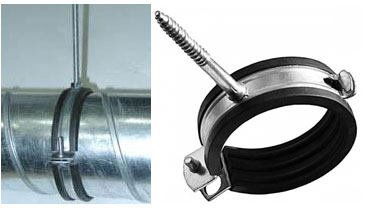

Монтаж воздуховода хомутом со шпилькой

При монтаже небольших отрезков гибкого воздуховода можно использовать хомуты без шпилек.

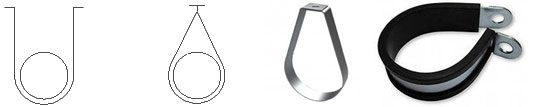

Варианты крепления и отдельные виды хомутов

Крепление перфолентой можно использовать при монтаже круглых и прямоугольных воздуховодов. В первом случае лента сворачивается в петлю, во втором – крепится к болтовому соединению воздуховода. Несмотря на относительную дешевизну метода, конструкция не получает необходимой жесткости и может заметно вибрировать. Такой метод фиксации уместно использовать лишь для небольших воздуховодов диаметром до 200 мм.

С противоположной стороны воздуховод крепится непосредственно к потолку анкерным соединением либо к металлической балке с помощью струбцины.

Монтаж струбцины со шпилькой к балке

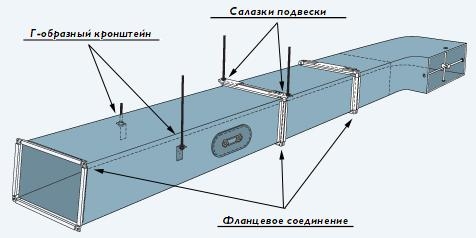

Монтаж жесткого прямоугольного воздуховода

Горизонтальные металлические воздуховоды имеют большое сечение и чаще всего используются на крупных промышленных объектах. В целях безопасности основная часть сборки воздуховодов в крупные узлы до 25-30 метров в длину осуществляется на земле, затем поднимают на заданную высоту с помощью специального оборудования.

Монтаж горизонтальных металлических воздуховодов осуществляется следующим образом:

  1. Фиксация крепежей в проектных точках: анкерное соединение с потолком либо прокладка системы балок (уголок, тавр или двутавр)
  2. Расстановка подъемного оборудования, подготовка строительных лесов и вышек
  3. Соединение укрупненных узлов из прямых отрезков и фасонных частей
  4. Установка хомутов и иных средств крепления в заданных точках собранного отрезка воздуховода
  5. Подъем собранного узла на проектную высоту и фиксация на подготовленные ранее крепежи
  6. Соединение последнего отрезка с ранее смонтированным участком воздуховода.

Нередко металлические воздуховоды прокладывают в межферменном пространстве или под перекрытиями зданий. Эти методы более сложны в исполнении, но позволяют сэкономить пространство и улучшить интерьер.

Монтаж гибкого воздуховода

Гибкий и полужесткий воздуховод с небольшим сечением обычно устанавливается в квартирах и небольших коттеджах. Монтаж гибкого воздуховода осуществляется в несколько этапов.

  1. Разметка магистрали. Система вентиляции и кондиционирования воздуха обычно устанавливается согласно проектным чертежам, где указаны траектории прокладки воздуховодов. Проводим на потолке линию (карандашом или маркером), вдоль которой пройдет канал.
  2. Монтаж креплений. Чтобы предотвратить возможные провисания, крепим дюбеля через каждые 40 см нашей линии и фиксируем на них хомуты.
  3. Определяем необходимую длину воздуховода и отмеряем рукав воздуховода. Замерять «трубу» необходимо при ее максимальном натяжении.
  4. Если необходимо отрезать лишнюю часть воздуховода – можно воспользоваться острым ножом либо ножницами и перекусить проволоку (каркас) кусачками. Резать изоляцию можно только в перчатках.
  5. Если необходимо нарастить длину воздуховода – противоположные части рукава надеваются на соединительный фланец и крепятся хомутами.
  6. Конец рукава соединяется с патрубком или фланцем вентиляционной решетки (или фиксируется в месте ее будущей установки).
  7. Остальная часть рукава под натяжением протягивается через подготовленные хомуты до точки соединения с центральной вентиляционной магистралью.
  8. Если в проекте предусмотрено несколько вентиляционных отверстий, то к каждому из них создается отдельный отвод.

Пример монтажа воздуховода в комнате

Монтаж изолированного воздуховода

Монтаж теплоизолированного воздуховода выполняется аналогичным способом, но есть и особенности: при нарезке или соединении рукава необходимо сначала отвернуть изоляционный слой, затем отрезать/соединить с фланцем внутренний каркас, герметизировать соединение, затем вернуть на место теплоизоляцию, повторно ее закрепить и заизолировать.

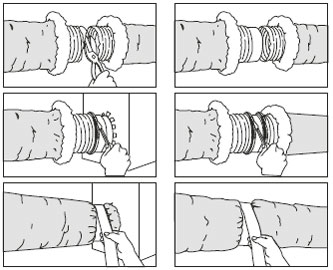

Принцип соединения теплоизолированного воздуховода

Для изоляции внешнего слоя применяется алюминиевая лента и хомуты, которые призваны соединить теплоизоляционную оболочку с телом воздуховода.

При монтаже звукоизолированного воздуховода необходимо учитывать, что «слабым» местом может быть фланцевое соединение. Для более высокого шумопоглощения воздуховод полностью надевается на патрубок (без зазоров). Герметизация соединений также выполняется с помощью алюминиевой ленты и хомутов.

Техника безопасности при монтаже воздуховода

Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.

  • Небольшая высота остается травмоопасной – выбирайте для работы надежные леса и подмости. Крайне не рекомендуется работать с лестницы или стремянки без страховки.
  • Работа с теплоизоляцией – исключительно в перчатках, желательно – в очках. Для резки используем самый острый нож или ножницы из тех, что есть в наличии – чтобы волокно не мочалилось и не разлеталось по помещению.
  • Если минеральная вата все же попала в глаза, их следует тщательно промыть большим количеством воды и обратиться к офтальмологу. Первый симптом – зуд.

Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.

Типы и виды воздуховодов

Воздуховоды – это разводка труб, по которым в системе вентиляции движется воздух. По этим каналам приточная вентиляция нагнетает в помещения, находящиеся на расстоянии от воздухозаборника, свежий воздух, а вытяжная вентиляция выводит на улицу воздух отработанный. Воздуховоды можно классифицировать по нескольким признакам:

  • Жесткость (гибкие, полужесткие, жесткие)
  • Форма (круглые, прямоугольные)
  • Материал (пластик, алюминий, сталь и пр.)
  • Изоляция (неизолированные либо с изоляцией)

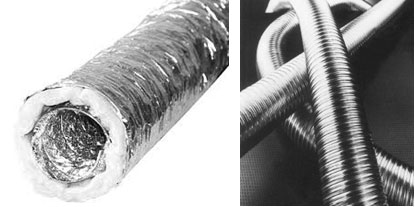

Гибкие воздуховоды (гладкие и гофрированные) отличаются высокими аэродинамическими свойствами, за счет чего снижается уровень шума и вибрации. Такие каналы рационально использовать для монтажа непротяженных вентиляционных магистралей, а также вместо гибких вставок или угловых отводов.

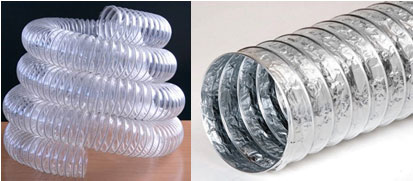

Гибкие воздушные рукава делят на каркасные и бескаркасные. В роли каркаса обычно выступает стальная или полимерная проволока, придающая воздуховоду жесткость на излом и сохраняющая гибкость для прокладки поворотных воздушных трасс. Сверху стальная пружина обшивается материалами из синтетики, полимеров или алюминиевой лентой. Гибкие воздуховоды всегда имеют круглое сечение и могут иметь дополнительное шумопоглощающее либо теплоизоляционное покрытие.

Полужесткие воздуховоды имеют схожее устройство – в качестве армирования используется стальная спираль, которая обшивается минеральным волокном и вскрывается с двух сторон алюминием.

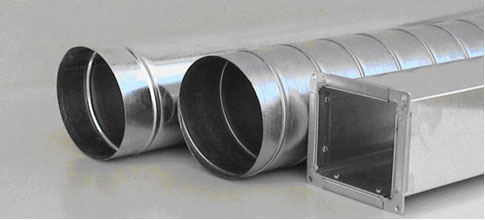

Жесткие воздуховоды изготавливаются преимущественно из тонколистового металла – черной/оцинкованной/нержавеющей стали, алюминия. Они бывают:

  • Прямошовные. Бывают круглого, овального и прямоугольного сечения. Представляют собой раскатанный и развальцованный лист металла, замкнутый по контуру посредством сварки либо на фальцевый замок.
  • Спирально-навивные. Исключительно круглого сечения. Труба представляет собой скатанную из длинного узкого металлического листа спираль.

Жесткие воздуховоды

Выбор воздуховода

Выбор воздуховода стоит доверить специалистам, которые проектируют вашу систему вентиляции и кондиционирования. Инженеры учтут все факторы (аэродинамика каналов, мощность оборудования, объем выводимого либо замещаемого воздуха и т.п.) и найдут оптимальное решение, в частности – определят необходимое сечение и материал воздуховода.

Жесткость каналов.

В квартире или частном доме обычно бывает достаточно гибкого рукава – благодаря низкому уровню шума вентиляция не доставит владельцу хлопот. Однако гибкие и полугибкие воздуховоды занимают много места, поэтому в качестве основных магистралей чаще используются прямоугольные короба, а гибкие рукава подводятся непосредственно к вентиляционным решеткам.

При реализации более масштабной – общедомовой либо производственной системы вентиляции используются преимущественно жесткие воздуховоды согласно:

  • ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей»;
  • ТУ-36-736-93 «Воздуховоды металлические»;

Материал воздуховода.

Для перемещения воздушных масс температурой до 80 °С и относительной влажностью до 60 % используются воздуховоды:

  • Из тонколистовой холоднокатаной оцинкованной стали толщиной 0,5–1,0 мм
  • Из тонколистовой горячекатаной стали толщиной 0,5–1,0 мм

Если температурные показатели либо влажность в помещении превышает указанные параметры, используются воздуховоды из нержавеющей стали или из углеродистой стали толщиной 1,5 – 2,0 мм.

При наличии в воздушной смеси химически активных газов, паров, пыли воздуховоды изготавливают из металлопласта, алюминия и его сплавов, углеродистой стали толщиной 1,5–2,0 мм с соответствующим защитным покрытием. Герметичность воздуховодов обеспечивается по классу «Н» ТУ 36-736-93 и «В» по EVROVENT 2/2 с пределом давления и разряжения 750 Па.

Изоляция воздуховода.

Теплоизоляционная обмотка защищает воздуховод от образования конденсата, что продлевает срок службы системы. Однако в квартирных или офисных вентиляционных каналах теплоизоляцией можно пренебречь – она требуется преимущественно для магистралей, расположенных на улице либо в неотапливаемых помещениях.

Звукоизоляция воздуховодов требуется преимущественно в жилых помещениях – спальнях, детских комнатах. Однако проблему шума можно решить конструктивным путем – с помощью труб большого сечения с толстыми стенками или путем установки виброизоляции.

Расчет воздуховода

Для расчета сечения воздуховодов специалисты предварительно составляют общую схему воздухопроводной сети и вычисляют необходимый объем воздухообмена (м3/ч).

Формула расчета сечения воздуховода выглядит следующим образом:

S = L / 3600 V

где S – площадь сечения воздуховода (круглого либо прямоугольного), м2

L – необходимый объем воздухообмена, м3

V – скорость воздуха в канале, м/с

3600 – коэффициент для согласования единиц (часы и секунды)

Диаметр круглого воздуховода высчитывается по формуле:

Размеры прямоугольного воздуховода высчитываются по формуле:

S = A x B

где А и В – это ширина стен воздуховода, м

Среди имеющихся в ассортименте труб и коробов необходимо выбрать те каналы, которые соответствуют либо незначительно превышают расчетное значение.

В жилых и офисных помещениях скорость воздуха в каналах ограничивают на уровне 3 – 4 м/с, поскольку при более высокой скорости шум от вентиляции будет весьма ощутимым. В магистральных каналах, к которым подсоединяется вентустановка, скорость потока может достигать 6 – 8 м/с, так как сечение присоединительного фланца ограничено размерами вентиляционного оборудования. В случае, когда скорость потока превышает 8 м/с или шум от магистрального воздуховода попадает в жилые помещения, скорость можно уменьшить, установив более широкий канал – в этом случае он соединяется с фланцем вентиляционной установки через переходник.

В таблице ниже приведены данные по расходу воздуха в круглых и прямоугольных воздуховодах при разных скоростях движения воздуха.

Чтобы максимально снизить уровень шума от системы вентиляции, можно использовать низкоскоростные воздуховоды с сечением больше, чем необходимо из расчетов. Однако такие каналы занимают слишком много пространства и экономически нецелесообразны.
