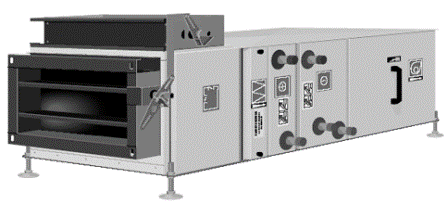

Центральные кондиционеры KBA LENNOX

Общие сведения

  • Модельный ряд включает в себя семь типоразмеров с диапазоном производительности по воздуху от 500 до 20 000 м3/ч.
  • Агрегаты отвечают самым разным потребностям обработки воздуха, благодаря наличию множества стандартных конфигураций, дополняемых целым рядом специальных приспособлений.
  • Применяются различные встроенные центробежные вентиляторы:
    - исполнение КВА-Е: лопатки рабочего колеса загнуты вперед или назад, вентиляторы могут создавать высокое давление, что позволяет преодолевать значительное аэродинамическое сопротивление воздуховодов центральных кондиционеров.
    - исполнение KBA-F: вентилятор с односторонним всасыванием и непосредственным приводом от 1-фазного двигателя, регулирование скорости для изменения производительности по воздуху.
  • Новая конструкция агрегатов облегчает их установку и обслуживание:
    - агрегаты имеют небольшие размеры, поэтому они не загромождают технические помещения и позволяют устанавливать их в монтажном пространстве подвесного потолка.
    - левосторонняя или правосторонняя зоны обслуживания, горизонтальное или вертикальное нагнетание кондиционированного воздуха.
    - унифицированные внутренние элементы, облегчают их замену.
    - свободный доступ к компонентам через широкие снимаемые или открываемые боковые панели.
    - крепления панелей находятся снаружи.
  • Особое внимание уделено внешнему виду. Металлические панели имеют блестящее покрытие (RAL 7035).
  • Тепло- и звукоизоляция осуществлена применением двухсторонних панелей с металлическими наружными поверхностями и слоем из стекловолокна толщиной 25 мм.
  • Воздухонепроницаемость обеспечивается с помощью уплотнений.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

КОРПУС

Корпус изготовлен из двустенных панелей. Внутренняя стенка заполнена из оцинкованной стали, внешняя - из стального ста, покрытого лаком (цвет RAL 7035). Теплоизоляция - стекловолокно плотностью 24 кг/м3. Доступ внутрь корпуса значительно облегчен за счет использования боковых панелей, снимающихся после поворота замков на 1/4 оборота. В качестве опции предлагаются открывающиеся панели на шарнирах. Агрегаты типоразмеров 2-6 можно устанавливать друг на друга.

Во избежание деформации корпусов агрегаты типоразмеров 7 и 8 нельзя ставить друг на друга, как при транспортировке, так и при монтаже.

КЛАПАНЫ

Сопряженные, поворачивающиеся в противоположные стороны пластины с продольными герметизирующими прокладками. Минимальный крутящий момент для клапанов, работающих при
Р = 500 Па:
1-створчатый клапан : 5 Н-м Кроме типоразмера 8: 10 Н-м
2-створчатый клапан : 10 Н-м
3-створчатый клапан : 15Н-м

ВОЗДУШНЫЕ ФИЛЬТРЫ
  • металлический воздушный фильтр, эффективность 85% по шкале ASHRAE (класс EU2) класс огнестойкости МО
  • складчатый синтетический воздушный фильтр, эффективность 95% по шкале ASHRAE (класс EU4) класс огнестойкости М1 карманный синтетический воздушный фильтр, эффективность 85% по шкале ASHRAE (класс EU7) класс огнестойкости МЗ мешочный синтетический воздушный фильтр, эффективность 95% по шкале ASHRAE (класс EU8) класс огнестойкости М2 Дополнительные принадлежности: патрубки для отбора давления, манометрический индикатор загрязнения фильтра.
ТЕПЛООБМЕННИКИ
  • Водяные:
    Состоят из 2, 4 или 6 рядов медных трубок с пластинчатым алюминиевым оребрением.
    Предельные эксплуатационные параметры: 16 бар, 130ºС. Поддон для сбора конденсата под воздухоохладителем с патрубком Ø 18 мм (или Ø 28 мм в зависимости от размера агрегата).
    Каплеотделитель (сепаратор) для воздухоохладителя (2,75 < V < 3,25 м/с).
  • Электрические:
    Трубчатые оребренные электронагреватели с одной или несколькими ступенями мощности с встроенной клеммной колодкой для подключения к 3-фазной электросети 400 В, 50 Гц. Встроенный термостат с ручным перезапуском в исходное положение.
  • Относительно фреонового охладителя (испаритель) проконсультируйтесь с нашим торговым представителем.
ВЕНТИЛЯТОРЫ
  • Модель КВА-Е:
    Вентилятор двухстороннего всасывания с лопатками рабочего колеса, загнутыми вперед или назад. Моторно-вентиляторный узел размещен на виброизолирую-щей раме, а патрубок нагнетания соединен эластичной вставкой с корпусом агрегата. Ременный привод с разными диаметрами шкива (для Р < 3 кВт).
    Двигатель отвечает европейским нормам; имеет тепловую защиту; 1 или 2 скорости; работает от сети 400 В, 3 фазы, 50 Гц. Нагнетание воздуха (см. стр 23): горизонтальное (rep. 1), вертикально вверх (rep. 15) и вертикально вниз (rep. 3).
  • Модель KBA-F: только для типоразмеров 2 и 3. Вентилятор одностороннего всасывания с лопатками рабочего колеса, загнутыми вперед.
    Непосредственный привод от электродвигателя, работающего от сети 220 В, 1 фаза, 50 Гц.
    Моторно-вентиляторный узел размещен на виброизолирую-щей раме, а патрубок нагнетания соединен эластичной вставкой с корпусом агрегата.
    Дополнительная принадлежность: автотрансформатор с тремя отводами для регулирования производительности по воздуху.
РЕКУПЕРАТОР

Состоит из:
- высококачественных алюминиевых пластин с байпасом свежего воздуха или без него.
- поддона для отвода конденсата.
- двойной батареи с контуром для этиленгликоля.
По запросу: вращающийся рекуператор или пластинчатый.
