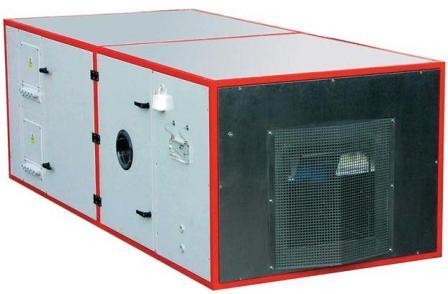

Центральные кондиционеры KLM V SENATOR LENNOX

Центральные кондиционеры KLM V SENATOR LENNOX по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на кондиционеры klm v senator lennox, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

Общие сведения

  • Воздухообрабатывающие агрегаты SENATOR предназначены для систем вентиляции и кондиционирования воздуха с низким и средним давлением. Допустимая температура обрабатываемого воздуха – от -40 до +40 °С, относительная влажность - до 80 %.
  • Агрегаты разработаны для применений со строгими санитарно-гигиеническими требованиями. Блоки изготовлены из высококачественных комплектующих и устойчивы к атмосферным воздействиям. Очистка блоков от пыли и грязи не вызывает затруднений благодаря гладким внутренним поверхностям и отсутствию недоступных для чистки зон.
  • В серии SENATOR выпускаются модели производительностью от 500 до 97 000 м3/час. В модельный ряд входит 14 типоразмеров: 2, 4, 6, 8, 10, 12, 16, 20, 25, 31, 40, 50, 63 и 80. Это позволяет подбирать модели в точном соответствии с требуемой производительностью для самых распространенных применений с номинальным расходом воздуха от 8000 до 50 000 м3/час.
  • Обработанный воздух подается в обслуживаемое помещение очищенным от загрязнений и с заданной температурой в диапазоне от -40 до +40 °С.
  • Моноблочное исполнение позволяет установить все необходимые заказчику компоненты в одной секции, что снижает затраты не только на приобретение, но и на транспортировку оборудования. Такая конструкция открывает самые широкие возможности при выборе конфигурации оборудования в соответствии с условиями эксплуатации и монтажа.
  • Каркас корпуса изготовлен из сварных стальных профилей с покрытием Aluzinc. Профили соединены алюминиевыми уголками с пластиковыми прокладками для уменьшения количества тепловых мостов. Возможно также использование пластиковых соединительных уголков. Каркас закрывается панелями. Изнутри между панелями и каркасом имеется только одна плоскость соприкосновения (для типоразмеров до KLMV 40). Такая конструкция сокращает количество соединений между деталями корпуса и упрощает чистку и техническое обслуживание. На гладком днище корпуса отсутствуют какие-либо труднодоступные участки и выступы, где могла бы накапливаться грязь.
  • Корпус состоит из двустенных панелей толщиной 50 мм с изолирующим наполнением из минеральной ваты плотностью 6,5 кг/м3. В стандартном исполнении внутренняя стенка панели изготовлена из оцинкованного 0,8 мм стального листа, а наружная – из 0,8 мм стального листа, покрытого белой краской (RAL 9002). Такие панели обеспечивают отличную тепловую и звуковую изоляцию. Они крепятся к каркасу с помощью винтов, резиновая прокладка между панелью и каркасом уплотняет соединение. Съемные панели крепятся к каркасу пластиковыми зажимами, открывающиеся панели подвешиваются на пластиковых петлях.
  • В стандартном исполнении агрегат имеет стальную раму с алюминиевоцинковым покрытием. Высота рамы 120 мм. Такая конструкция открывает самые широкие возможности при выборе конфигурации, оптимальной для эксплуатации и монтажа агрегата. В раме имеются подъемные отверстия (Ø 50 мм) и отверстия для монтажных болтов (Ø11 мм).
  • Для каждого типоразмера агрегатов имеется выбор из нескольких моделей вентиляторов двухстороннего всасывания с лопатками, загнутыми вперед или назад. Рабочее колесо вентиляторов низкого давления изготавливается из оцинкованного стального листа. В вентиляторах среднего давления применяется сварное рабочее колесо из стального листа с порошковым покрытием. Динамическая балансировка рабочего колеса соответствует 4 классу точности. В вентиляторах установлены герметичные подшипники с синтетической смазкой, что обеспечивает 20 000 часов работы без технического обслуживания.
  • Приводами вентиляторов служат асинхронные электродвигатели с клиноременной передачей. Шкивы крепятся зажимными конусами, что позволяет обходиться без специального инструмента при их монтаже и демонтаже. Правильный выбор клиноременной передачи снижает уровень шума и повышает эффективность работы вентилятора. В вентиляторах могут устанавливаться различные электродвигатели, обладающие нужной скоростью вращения или оборудованные преобразователем частоты для регулирования скорости вращения.
  • Наряду с «классическими» фильтрами могут применяться компактные «двунаправленные» фильтры с большей эффективностью. Использование этих фильтров позволяет снизить вес и размеры оборудования, не создавая при этом какихлибо затруднений при эксплуатации и обслуживании. Предлагаемый модельный ряд фильтров полностью отвечает требованиям стандартов EN 779/ASHRAE/EUROVENT для фильтров классов G2-G4 с эффективностью 76 - 92 % и классов F5-F9 с эффективностью 55 - 98 %. Имеется также широкий выбор угольных фильтров, как общего назначения, так и высокоэффективных.
  • Теплообменники могут быть изготовлены из различных материалов. Воздухоохладители непосредственного охлаждения могут работать с хладагентами различного типа: R22, R134a, R407C и т.д.
  • В шумопоглощающих панелях помимо стандартных волоконных абсорбирующих материалов могут применяться перфорированные кожухи.
  • Энергосбережение и утилизация теплоты позволяют значительно снизить эксплуатационные затраты. В агрегатах SENATOR могут применяться теплоутилизаторы с промежуточным гликолевым теплоносителем, вращающиеся пластинчатые рекуператоры.
  • Пластинчатые рекуператоры применяются в тех случаях, когда необходимо обеспечить передачу теплоты от вытяжного воздуха к приточному (или в обратном направлении) без перемешивания воздушных потоков. Рекуператоры могут иметь два различных шага оребрения и оснащаться байпасом.
  • Вращающиеся рекуператоры обеспечивают высокоэффективный теплообмен при небольшом смешивании приточного и вытяжного воздуха. По отдельному заказу поставляются сорбирующие (энтальпийные) регенераторы.
  • Теплоутилизаторы с промежуточным теплоносителем применяются в тех случаях, когда потоки приточного и вытяжного воздуха разделены. Такой теплоутилизатор представляет собой замкнутый контур с циркуляционным насосом и с воздухонагревателем в канале приточного воздуха и воздухоохладителем в канале вытяжного воздуха (в режиме естественного охлаждения – наоборот). Теплоносителем обычно служит водный раствор гликоля, управление теплообменом осуществляется с помощью трехходового крана.
  • Увлажнитель воздуха может быть водяным (адиабатическим) или паровым.
  • Агрегаты, предназначенные для наружной установки, изготавливаются из коррозионностойких материалов (оцинкованные стальные листы, профили и опорные рамы, окрашенные краской RAL 9002) и удовлетворяют требованиям большинства заказчиков по сроку службы и погодоустойчивости. Навесы от дождя и жалюзи выполняются из оцинкованных стальных листов, покрытых белой краской RAL 9002. Крыша агрегата сделана из пластика и металлических сливных желобов с термоплавким поливинилхлоридным покрытием. Это позволяет монтировать крышу на заводе-изготовителе, что упрощает монтаж на месте и увеличивает срок службы крыши.

Технические характеристики моноблоков

Воздухообрабатывающие агрегаты SENATOR имеют блочную конструкцию (каждый агрегат состоит из одного или нескольких блоков). Оптимальная конструкция блоков не только значительно снижает стоимость системы, но и сокращает расходы на транспортировку, эксплуатацию и техническое обслуживание.

Следовательно, важно правильно подобрать состав блоков при заказе агрегата.

Модуль это компонент воздухообрабатывающего агрегата, который выполняет определенную функцию в процессе кондиционирования воздуха (например, фильтрацию, нагрев, охлаждение, утилизацию тепла и т.д.). При подборе агрегата нужно сгруппировать модули в один или несколько блоков.

Правила составления блоков

1. В типоразмерах до KLMV 6 блок может состоять не более чем из 5 модулей.
2. В типоразмерах KLMV 8 KLMV 80 блок может состоять не более чем из 4 модулей.
3. В число модулей, о которых идет речь в пунктах 1 и 2, не входят те, которые не требуют панелей корпуса, т.е. гибкие вставки, жалюзи, козырьки от дождя, внешние заслонки и т.д. Эти компоненты не являются частью блока, они только присоединяются к нему.
4. Максимальная длина блока для типоразмеров от KLMV 2 до KLMV 40 равна 3040 мм, для типоразмеров от KLMV 50 до KLMV 80 – 2400 мм.
5. Масса блоков не ограничивается.
6. Модули, которые формируют собственный блок:

  • водяной увлажнитель воздуха
  • пластинчатый рекуператор
  • вращающийся регенератор
  • газовый воздухонагреватель
  • смесительная камера

7. Вентиляторный модуль устанавливается последним по течению воздуха.

Расчет длины блока:
LSKM = Σ Lbi + 31 мм (не более 3031 мм) для типоразмеров KLMV 2 – 40,
LSKV = Σ Lbi + 100 мм (не более 2400 мм) для типоразмеров KLMV 50 – 80,
где:
Lbi – длина модуля (м),
LSKM,V – длина блока (м).

Конструкция агрегата

Исполнение для наружной установки
Стандартное
  • Крыша с поливинилхлоридным термоплавким
  • Профили с тепловой изоляцией
Специальное
  • Противодождевой козырек на воздухозаборе или на напокрытием и сливными желобами гнетании
  • Жалюзи на воздухозаборе
Гигиеническое исполнение
Стандартное
  • Герметичные соединения панелей
Специальное
  • Воздухоохладители без каплеуловителей (малая скорость)
  • Шумопоглощающие панели с защитным покрытием Melinex
Специальные принадлежности (для стандартного и гигиенического исполнения и исполнения для наружной установки)
  • Тепловое реле для защиты электродвигателя.
  • Терморезистор для защиты электродвигателя.
  • Окрашенные профили.
  • Внутренние и внешние панели из предварительно окрашенных стальных листов.
  • Смотровые люки (на участках, где они не предусмотрены в стандартном исполнении).
  • Электрический выключатель на агрегате.
  • Жидкостный манометр и дифференциальное реле давления (в модулях фильтров и вентиляторов).
  • Дверные ручки с блокировкой.
  • Серводвигатель воздушного клапана.
  • Теплообменники с эпоксидным покрытием для защиты от агрессивных сред.
  • Газовый воздухонагреватель с теплообменником из нержавеющей стали.

Вентиляторный модуль

Общие сведения

  • Вентиляторный модуль является основной частью воздухообрабатывающего агрегата, поскольку он предназначен для создания воздушного потока.
  • В агрегатах SENATOR используются вентиляторы двухстороннего всасывания с лопатками, загнутыми вперед или назад. Вентилятор устанавливается в одном из шести возможных положений.
  • Привод через клиноременную передачу от 3-фазного асинхронного двигателя с короткозамкнутым ротором, питание 400 В, 50 Гц.
  • Шкивы крепятся зажимными конусами, упрощающими монтаж и демонтаж.
  • По заказу устанавливаются резервные двигатели и двигатели, рассчитанные на иное напряжение питания.
  • Рабочее колесо вентилятора статически и динамически сбалансировано, двигатель и вентилятор устанавливаются на резиновые или пружинные виброизолирующие опоры.
  • В моделях KLMV 2 – 12 двигатель монтируется на раме за или над вентилятором (это упрощает чистку днища).
  • В моделях KLMV 16 – 80 электродвигатель устанавливается на общей раме с вентилятором.
  • Ввод кабеля возможен в разных точках, по умолчанию – со стороны обслуживания.
  • В вентиляторах применяются герметичные подшипники с заполнением синтетической смазкой, что обеспечивает 20 000 часов работы без технического обслуживания.

Стандартные компоненты

  • Электродвигатель
  • Смотровой люк
  • Открывающаяся панель и съемный кожух ременной передачи

Дополнительные принадлежности

  • Освещение
  • Датчики давления (жидкостный манометр или дифференциальное реле давления)
  • Вариатор скорости вращения электрического двигателя вентилятора
  • Устройство защиты электродвигателя – терморезистор или термореле

Рекомендации

  • При размещении вентилятора между двумя модулями может потребоваться установка диффузора.
  • Электродвигатели мощностью выше 3 кВт рекомендуется оснастить пусковым устройством с переключением «звезда - треугольник». Для электродвигателей мощностью выше 30 кВт может потребоваться устройство мягкого пуска.
  • Если применяются высокоэффективные (НЕРА) фильтры, они устанавливаются после вентилятора.

Камера фильтрации

Общие сведения

  • Предназначена для фильтрования воздуха.
  • В состав могут входить:
    1. моющиеся металлические фильтры (грубой очистки) шириной 25 или 45 мм с поддоном или без него;
    2. плоские фильтры размером 24 или 48 мм (классы G2-G4);
    3. карманные фильтры (классы G3, G4, F5-F9);
    4. компактные ячейковые фильтры двух типоразмеров (экономия размеров и массы агрегата);
    5. по отдельному заказу – высокоэффективные фильтры (классы Н10-Н12).
  • Фильтры удовлетворяют стандарту EN 779 / ASHRAE / EUROVENT.

Стандартные компоненты

  • Универсальная монтажная рама.
  • Открывающаяся панель.

Дополнительные принадлежности

  • Освещение.
  • Дифференциальное реле давления или манометр.

Рекомендации

  • Обычно фильтры устанавливаются перед вентилятором. Фильтры НЕРА следует устанавливать после вентилятора.
  • Между нагнетательным отверстием вентилятора и модулем с фильтром НЕРА следует установить диффузор.
  • Плоские и карманные фильтры могут быть установлены на одной раме, что экономит пространство и стоимость модуля.
  • Максимальное рекомендуемое конечное аэродинамическое сопротивление: для плоских фильтров – 200 Па, для карманных фильтров – 300 Па, для компактных фильтров и фильтров НЕРА – 450 Па.
  • Для эффективной работы фильтров не следует превышать максимальные рекомендуемые значения подачи воздуха и аэродинамического сопротивления.
  • Не устанавливайте гибкие вставки после фильтра НЕРА: на этом участке необходимы герметичные соединения.

Камера фильтрации с угольным фильтром

Общие сведения

  • Предназначена для адсорбции посторонних газов и удаления нежелательных запахов или примесей.
  • Фильтр состоит из гранул активированного угля SC 40, которые адсорбируют пары толуола, ксилола, бензина, бензола, хлороформа, перхлорэтилена, стирола, ацетата, керосина, скипидара, а также запахи (например, запахи коптильни, мясокомбината, установки очистки сточных вод, больничные запахи), табачный дым или вредные примеси, выделяющиеся при склеивании, сварке или пайке.
  • Другие типы активированного угля могут использоваться для адсорбции других примесей:
    1. KS-KR1 для поглощения аммиака из газов и воздуха,
    2. KS-KC для поглощения паров кислот (в частности, SO2) из газов и воздуха,
    3. KS-J42 для поглощения сульфидов из воздуха,
    4. KS-HS для поглощения формальдегида из воздуха,
    5. KS-SQ21 для поглощения паров ртути из воздуха и газов,
    6. KS-CCA для поглощения фосфатов из воздуха,
    7. KS-RKJ 1 для поглощения радиоактивного йода,
    8. KS-AM для поглощения аминов из воздуха и газов.
  • Картридж следует заменить, когда прирост его массы по сравнению с исходной превысит допустимое значение.
  • Чистый картридж длиной 450 мм имеет массу 3,45 кг и содержит 2,00 кг активированного угля.
  • Чистый картридж длиной 625 мм имеет массу 5,20 кг и содержит 2,63 кг активированного угля.
  • Отработанные картриджи могут быть восстановлены фирмой-изготовителем (не подлежит восстановлению активированный уголь, содержащий токсичную и радиоактивную пыль или полихлорированные дифенилы).

Стандартные компоненты

  • Специальная рама с креплениями.
  • Картриджи с активированным углем длиной 450 мм или 625 мм.
  • Открывающаяся панель.

Рекомендации

  • Перед угольными фильтрами должны быть установлены фильтры предварительной очистки класса не ниже F7.
  • Температура воздуха не должна превышать 45 °С.
  • Следует регулярно измерять массу фильтров, чтобы своевременно заменять картриджи и поддерживать эффективность фильтрования.

Водяной калорифер

Общие сведения

  • Предназначен для нагрева воздуха.
  • Теплообменники могут иметь от 1 до 4 рядов (Cu/Al или Cu/Cu).
  • По дополнительному заказу модели всех типоразмеров могут быть оснащены двумя 4-рядными теплообменниками.
  • Максимальная температура воды 170 °С.
  • Максимальный перепад давления воды в теплообменнике 1,7 МПа.
  • Оребрение с шагом 3,7 мм.
  • При транспортировке воздухонагревателя патрубки закрываются пластиковыми заглушками.

Стандартные компоненты

  • Змеевики Cu/Al.
  • Патрубки для выпуска воздуха и слива воды.

Дополнительные принадлежности

  • Устройство для защиты от замораживания.

Рекомендации

  • При выборе типоразмера агрегата необходимо учитывать ограничения на максимальную скорость потока воздуха через змеевик.
  • При необходимости следует установить устройства для защиты теплообменника от замораживания.
  • Патрубки должны быть присоединены по противоточной схеме.

Газовый воздухонагреватель

Общие сведения

  • Предназначен для нагрева воздуха.
  • Источником теплоты служат горелки Weishaupt с регулируемой подачей газового (природный газ, пропан) или жидкого топлива (легкое дистиллятное топливо, керосин).
  • Теплообмен происходит через стенку рекуператора (без контакта пламени с обрабатываемым воздухом).
  • Для нагрева наружного воздуха используется, как правило, модуль без байпаса (Δt = 30 – 40 °С).
  • Как правило, модуль с байпасом применяется для вторичного подогрева воздуха (Δt = 10 – 20 °С).
  • В агрегатах, обрабатывающих наружный воздух, байпасирование обычно используется для предотвращения конденсации водяных паров в теплообменнике продуктов сгорания.

Рекомендации

  • Модуль газового воздухонагревателя должен быть последним в агрегате, обычно он расположен после вентилятора.
  • Между вентилятором и газовым воздухонагревателем необходим диффузор (в модулях с байпасом длина диффузора должна составлять не менее 2/3 длины нагревателя).
  • В теплообменнике и дымоходе необходимо предусмотреть отвод конденсата.

Система управления

  • Управление горелкой осуществляется по температуре. Заслонки управляются независимо по температуре продуктов сгорания в дымоходе. Камера сгорания должна иметь температуру выше температуры конденсации. Температура продуктов сгорания на выходе должна быть около 160 °С.
  • Система управления должна отключать горелку при отсутствии воздушного потока. Кроме того, после отключения горелки вентилятор должен продолжать работать не менее 3 минут для отвода тепла от горелки.
  • Минимальная мощность модуля определяет нижний предел полной мощности, при которой можно использовать модуль без байпасирования. Для дальнейшего снижения мощности следует применять модуль с обводным каналом.
  • В модулях газовых воздухонагревателей высокой мощности MTP-KLMV 31-80 выход продуктов сгорания находится на стороне горелок.
  • Модули малой мощности MTP-KLMV с байпасом применяются, если тепловая нагрузка может быть меньше минимально допустимой для газового нагревателя.
  • Расход воздуха через теплообменник газового нагревателя регулируется клапаном на входе, остальная часть обрабатываемого воздуха идет через байпас. Это предотвращает конденсацию влаги в продуктах сгорания и перегрев теплообменника.
  • Управление воздушным клапаном осуществляется с помощью исполнительных механизмов по температуре продуктов сгорания (горелка автоматически управляется по температуре вблизи теплообменника). Температура продуктов сгорания может регулироваться.
  • Автономные клапаны располагаются в корпусе камеры.
  • Минимальная мощность горелки это минимальная мощность, с которой может работать данная горелка со стандартным байпасом. Для дальнейшего снижения мощности необходимо использовать модуль со специальной конфигурацией байпаса.
  • В газовых воздухонагревателях MTP-KLMV 80 и 100 байпас имеет стандартную конфигурацию. Выпуск продуктов сгорания осуществляется со стороны горелок.
  • В агрегатах SENATOR газовые нагреватели MTP-KLMV встроены в корпус воздухообрабатывающего агрегата.

Стандартные компоненты газовых воздухонагревателей MTPAKLMV

  • Корпус, внутренние поверхности которого оцинкованы, а внешние окрашены так же, как корпус воздухообрабатывающего агрегата.
  • Байпасный воздушный клапан.
  • Патрубок для слива конденсата.
  • Трубы из нержавеющей стали.
  • Поддон из нержавеющей стали для конденсата, образующегося в дымовых газах.
  • Два предохранительных термореле, одно встроено в модуль нагревателя, второе расположено в пустом модуле или в диффузоре перед камерой KLMV.

В модуль нагревателя MTPAKLMV не входят

  • дымоход,
  • система управления,
  • серводвигатели клапанов.

Электрический калорифер

Общие сведения

  • Предназначен для нагрева воздуха.
  • В воздухонагревателе устанавливаются нагревательные элементы мощностью 6, 9, 12 и 18 кВт.
  • Мощность регулируется включением и отключением отдельных элементов.
  • Подвод электропитания элементов осуществляется от клеммной коробки, напряжение 400 или 230 В, 50 Гц.
  • Клеммная коробка устанавливается на боковой стенке агрегата и доступна через люк.
  • Электронагреватели для каждого типоразмера имеют 3 ступени мощности.

Стандартные компоненты

  • Нагревательные элементы из коррозионностойкого материала.
  • Защитное реле температуры воздуха на выходе, уставка 50 °С.
  • 2 защитных термореле.

Рекомендации

  • При выборе типоразмера агрегата необходимо учитывать ограничения на максимальную скорость воздуха, проходящего через нагреватель.
  • Система управления должна отключать нагреватель при отсутствии воздушного потока. Кроме того, после отключения электронагревателя вентилятор должен продолжать работать не менее 3 минут для отвода тепла.
  • Между нагревателем и другими компонентами, особенно фильтрами, должно быть достаточное расстояние. При необходимости следует установить пустые свободные модули.
  • Параметры электросети должны соответствовать характеристикам электронагревателя.

Камера водяного холодообменника

Общие сведения

  • Предназначена для охлаждения воздуха.
  • Теплообменники могут иметь от 2 до 8 рядов (Cu/Al или Cu/Cu).
  • Оба исполнения доступны для теплообменников с любым числом рядов.
  • Для отвода конденсата применяется стандартный 2-скатный алюминиевый поддон.
  • Рекомендуемая минимальная температура воды 2 °С.
  • Максимальное давление воды 2 МПа.
  • Диаметр сливного патрубка 20 мм.
  • При транспортировке присоединительные патрубки теплообменника закрыты пластиковыми заглушками.

Стандартные компоненты

  • Змеевик Cu/Al.
  • Пластиковый каплеотделитель.
  • Алюминиевый поддон для отвода конденсата.
  • Воздуховыпускной и сливной клапаны.
  • Гидравлический затвор на линии слива конденсата.

Специальные исполнения

  • Теплообменник Cu/Cu или с эпоксидным покрытием.
  • Теплообменник без каплеотделителя (низкая скорость воздуха).

Рекомендации

  • К дренажному патрубку следует присоединить гидравлический затвор правильно выбранного размера.
  • В случае строгих гигиенических требований следует выбирать агрегаты с низкой скоростью подачи воздуха (2-2,5 м/с) и без каплеотделителей.
  • При выборе типоразмера воздухообрабатывающего агрегата необходимо учитывать ограничения на максимальную скорость потока воздуха через змеевик.
  • Для максимальной эффективности патрубки следует присоединять по противоточной схеме.

Камера испарителя непосредственного охлаждения

Общие сведения

  • Предназначена для охлаждения воздуха.
  • Теплообменники могут иметь от 2 до 8 рядов (Cu/Al или Cu/Cu).
  • Теплообменник с одним или двумя контурами (ступени производительности 1:1 или 1:2).
  • Возможные хладагенты – R134a, R407C, R404a, R22.
  • Для отвода конденсата применяется стандартный 2-скатный алюминиевый поддон.
  • Диаметр сливного патрубка 20 мм.
  • При транспортировке присоединительные патрубки теплообменника закрыты пластиковыми заглушками.

Стандартные компоненты

  • Змеевик Cu/Al.
  • Пластиковый каплеотделитель.
  • Алюминиевый поддон для отвода конденсата.
  • Гидравлический затвор на линии слива конденсата.

Специальные исполнения

  • Теплообменник Cu/Cu или с эпоксидным покрытием.
  • Теплообменник без каплеотделителя (низкая скорость воздуха).

Рекомендации

  • К дренажному патрубку следует присоединить гидравлический затвор правильно выбранного размера.
  • В случае строгих гигиенических требований следует выбирать агрегаты с низкой скоростью подачи воздуха (2-2,5 м/с) и без каплеотделителей.
  • При выборе типоразмера воздухообрабатывающего агрегата необходимо учитывать ограничения на максимальную скорость потока воздуха через змеевик.

Камера адиабатического увлажнения

Общие сведения

  • Предназначена для увлажнения и адиабатического охлаждения воздуха. Вода под давлением подается в распределительные трубы и распыляется в воздушный поток, где испаряется, охлаждая и увлажняя воздух.
  • Доступ в камеру осуществляется через водонепроницаемую открывающуюся панель со смотровым окном.
  • Камера изготовлена из пластика, армированного стекловолокном.

Стандартные компоненты

  • Распылитель воды.
  • Пластиковые каплеотделители на входе и выходе.
  • Распределительные трубы и форсунки, циркуляционный насос.
  • Датчик уровня воды.
  • Шаровой кран для регулирования уровня воды в баке.

Дополнительные принадлежности

  • Подогреватель бака для предотвращения замораживания.
  • Ультрафиолетовая лампа.
  • Водозащищенное освещение.
  • Клапан с плавной характеристикой или байпасный клапан для регулирования расхода воды.

Рекомендации

  • При выборе типоразмера воздухообрабатывающего агрегата необходимо учитывать ограничения на максимальную скорость потока воздуха через увлажнитель.
  • Такой тип увлажнителя не рекомендуется для применений со строгими гигиеническими требованиями.
  • Необходимо регулярно очищать все детали увлажнителя.
  • При установке водяного бака на раме агрегата высота модуля увеличивается до 350-400 мм.

Камера парового увлажнения

Общие сведения

  • Предназначена для увлажнения воздуха с помощью пара.
  • Пар образуется в паровом генераторе и вводится в воздушный поток через распределительные трубки.
  • Доступ в камеру осуществляется через водонепроницаемую открывающуюся панель со смотровым окном.
  • Диаметр сливного патрубка 20 мм.

Стандартные компоненты

  • Алюминиевый поддон для отвода конденсата.
  • Сливной патрубок.

Специальные исполнения и принадлежности

  • Полностью собранный блок, включая паровой генератор в отдельном корпусе и парораспределительные трубы.
  • Водозащищенное освещение.

Рекомендации

  • При выборе типоразмера воздухообрабатывающего агрегата необходимо учитывать ограничения на максимальную скорость потока воздуха через увлажнитель.
  • К дренажному патрубку следует присоединить гидравлический затвор правильно выбранного размера.

Камера шумоглушителя

Общие сведения

  • Предназначена для ослабления шума в воздуховоде.
  • Шумопоглощающие панели изготовлены из оцинкованных стальных листов с прослойкой из минеральной ваты.

Стандартные компоненты

  • Шумопоглощающие панели толщиной 200 мм и элементы крепления.

Специальные исполнения и принадлежности

  • Шумопоглощающие панели с допускающим мойку покрытием “Melinex” – для применений со строгими гигиеническими требованиями.
  • Шумопоглощающие панели, демонтируемые через съемную панель корпуса.
  • Перфорированный стальной кожух шумопоглощающих панелей, улучшающий подавление низких частот.

Рекомендации

  • При выборе типоразмера воздухообрабатывающего агрегата необходимо учитывать ограничения на максимальную скорость воздуха через шумоглушитель.
  • Если шумоглушитель располагается непосредственно за вентилятором, между ними необходимо установить диффузор.
  • Степень ослабления шума зависит от длины шумоглушителя.

Камера с ротационным (вращающимся) рекуператором

Общие сведения

  • Предназначена для утилизации теплоты вытяжного воздуха.
  • Ротор вращается электродвигателем через ременной привод с натяжным механизмом.
  • Выпускается в двухъярусной и одноярусной параллельной конфигурации (для типоразмеров до KLMV 40).

Стандартные компоненты

  • Ротор с алюминиевым оребрением и щеточным уплотнением
  • Электродвигатель с ременной передачей

Специальные исполнения и принадлежности

  • Преобразователь частоты для регулирования скорости вращения электродвигателя
  • Ротор с гигроскопичным покрытием (энтальпийный) для утилизации скрытой теплоты

Рекомендации

  • При выборе типоразмера воздухообрабатывающего агрегата необходимо учитывать ограничения на максимальную скорость потока воздуха через регенератор.
  • Вращающийся регенератор, как правило, не подходит для применений со строгими гигиеническими требованиями, поскольку возможно перетекание воздуха из вытяжного канала в приточный.
  • Для максимальной эффективности потоки приточного и вытяжного воздуха должны быть направлены в противоположные стороны.
  • Для очистки и обслуживания теплообменника необходимо обеспечить доступ к нему с обеих сторон (минимальное расстояние 550 мм, при необходимости следует установить модуль с фильтром).
  • Регулятор скорости вращения следует защитить от перегрева и повышенной влажности (допустимая температура от 0 до 40 °С, относительная влажность 90 %).

Камера пластинчатого, перекрестноточного рекуператора

Общие сведения

  • Предназначена для утилизации теплоты вытяжного воздуха без смешения воздушных потоков.
  • Теплообменник изготавливается из алюминия.
  • Стандартная конфигурация – двухъярусная.
  • Диаметр сливного патрубка 20 мм.

Стандартные компоненты

  • Алюминиевые поддоны для отвода конденсата.
  • Пластиковый каплеотделитель.
  • 2 патрубка для слива воды.
  • Байпас приточного воздуха.
  • Съемные панели со стороны доступа.

Специальные исполнения и принадлежности

  • Рекуператоры с иным шагом оребрения (в зависимости от требуемой производительности).
  • Модуль с байпасом или без него.
  • Приводы заслонок.
  • Открывающиеся панели доступа.

Рекомендации

  • При выборе типоразмера воздухообрабатывающего агрегата необходимо учитывать ограничения на максимальную скорость потока и перепад давления в пластинчатом рекуператоре.
  • Пластинчатый рекуператор, как правило, подходит для применений со строгими гигиеническими требованиями, поскольку в нем нет или практически нет перетекания вытяжного воздуха в приточный канал. В этом случае выбирается агрегат с производительностью по воздуху на 20 % ниже, чем максимальный рекомендуемый расход.
  • К дренажному патрубку следует присоединить гидравлический затвор правильно выбранного размера.
  • В некоторых конфигурациях может потребоваться установка пустого модуля между пластинчатым рекуператором и следующим модулем.

Клапанные модули

Общие сведения

  • Модули предназначены для регулирования расхода воздуха.
  • Выпускаются в следующих исполнениях:
  • с одним клапаном,
  • с двумя клапанами,
  • с внутренним или внешним расположением створок.
  • Клапаны в конфигурации S/H и S/D могут быть с внутренним или внешним расположением створок (кроме типоразмеров KLMV 2, в которых один клапан обязательно должен быть внешним).
  • Приводы клапанов закрыты.

Стандартные компоненты

  • Съемная панель для обслуживания модуля.
  • Смотровое окно.

Дополнительные принадлежности

  • Гибкие вставки
  • Ручной клапан
  • Приводы клапанов

Рекомендации

  • Модуль воздушного клапана устанавливается, как правило, со стороны воздухозабора.
  • Максимальная температура поверхности створки 40 °С.
  • Агрегаты наружной установки должны оборудоваться клапанами с внутренними створками.
  • При выборе типоразмера необходимо учитывать ограничения на максимальную скорость потока воздуха через клапаны.

Пустой свободный модуль

Общие сведения

  • Модуль обеспечивает доступ к другим модулям для их обслуживания или чистки, а также позволяет установить специальные устройства.
  • Пустой модуль длиной 550 мм может быть оснащен поддоном для конденсата.
  • В модуле длиной 250 мм имеется съемная панель.
  • В модулях длиной 550 мм и более имеется открывающаяся панель.

Модуль смесительной камеры

Общие сведения

  • Модуль предназначен для смешения наружного и рециркуляционного воздуха.
  • Модуль может выпускаться в двухъярусной и одноярусной последовательной или параллельной конфигурациях.
  • Приводы клапанов закрыты.
  • Модуль смесительной камеры образует полный блок.

Стандартные компоненты

  • Съемная панель для обслуживания модуля
  • Смотровое окно

Дополнительные принадлежности

  • Ручной клапан
  • Приводы клапанов

Рекомендации

  • Максимальная температура поверхности створки 40 °С.
  • При выборе типоразмера необходимо учитывать ограничения на максимальную скорость потока воздуха через клапаны.

Гибкие вставки, приемные клапаны наружного воздуха

Общие сведения
Клапаны предназначены для регулирования расхода воздуха или для перекрытия потока воздуха через агрегат.

  • Алюминиевые U-образные створки шириной 125 мм.
  • Устройства для монтажа привода клапана.
  • На створках установлены резиновые уплотняющие прокладки.
  • Пластиковые шестерни привода створок.
  • Ось привода представляет собой латунный стержень сечением 12 х 12 мм.
  • Максимальная температура поверхности створок 40 °С.
  • Каркас из оцинкованной стали шириной 30 мм.
  • Максимальная температура гибких вставок 80 °С.
  • Для обеспечения электробезопасности между гибкой вставкой и корпусом агрегата устанавливается заземляющий проводник.
  • Гибкие вставки не должны служить опорой для какоголибо оборудования (труб, кабелей и т.д.).
  • Гибкие вставки не должны быть длиннее 140 мм.
  • Корпус изготавливается из листов оцинкованной стали, покрытых белой краской (RAL 9002).
  • Между воздушным клапаном или гибкой вставкой и корпусом агрегата устанавливаются резиновые уплотняющие прокладки.
Получите коммерческое предложение на email:

    Нужна консультация? Звоните:
    8(495) 118-27-34

    Отзывы о компании "ИНТЕХ" (ГК "Инновационные Технологии"):

    Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

    Работаем по всей России!
    8(495) 118-27-34
    Получите коммерческое предложение по вашему объекту. Это займет не больше минуты:

    Отправить заявку
