Типы систем вентиляции

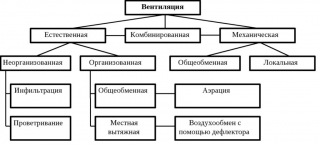

Вентиляция помещений классифицируется по следующим основным признакам:

Естественная и механическая вентиляция

Естественная вентиляция - это система вентиляции, не содержащая электрооборудования (вентиляторов, двигателей, приводов и т.п.). Перемещение воздуха в ней происходит за счёт разности температур, давления наружного воздуха и воздуха в помещении, ветрового давления. Естественная вентиляция существует во всех многоэтажных домах - это система вертикальных каналов (воздуховодов) с вентиляционными решётками на кухнях и в санузлах. Воздуховоды выводятся на крышу, там на них установлены специальные насадки - дефлекторы, которые усиливают отсасывание воздуха за счёт силы ветра. Приток свежего воздуха должен осуществляться через щели в дверях и оконных проёмах, открытые форточки. Эффективность работы естественной вентиляции очень сильно зависит от случайных факторов - направления ветра, температуры воздуха. Кроме того, воздуховоды со временем забиваются грязью, пылью, мусором, а приток свежего воздуха заметно уменьшается после установки в квартирах пластиковых окон.

В механических системах вентиляции используется оборудование и электроприборы, позволяющие перемещать воздух на значительные расстояния, а также при необходимости очищать и нагревать его. Механические системы способны обеспечить нужный уровень воздухообмена независимо от внешних условий, но и стоят они недёшево, и затраты электроэнергии на их работу могут быть довольно большими.

На практике часто используется так называемая смешанная вентиляция , т. е. одновременно естественная и механическая. Так, например, иногда достаточно бывает установить небольшие вентиляторы в вентиляционные каналы на кухне и в санузле. Существуют "умные" вентиляторы с автоматическим управлением, например, вентилятор для ванной, включающийся, когда уровень влажности превысит установленный предел, вентилятор для туалета, подсоединяемый к выключателю света. А для улучшения приточной вентиляции можно установить стеклопакеты с приточными клапанами, через которые за счёт разницы давления и температуры будет поступать воздух с улицы. Клапан обычно оборудован диафрагмой, регулирующей количество поступающего воздуха. Он может также содержать фильтр для очистки поступающего воздуха, понижать уровень шума.

В каждом конкретном проекте только специалист сможет определить, какой тип вентиляции является наиболее эффективным, более экономичным и технически рациональным.

Приточная, вытяжная и общеобменная вентиляция

Приточные системы - один из видов механической вентиляции, служат для подачи в вентилируемые помещения чистого воздуха взамен удаленного. Приточный воздух, как правило, подвергается специальной обработке (очистке, нагреванию, увлажнению и т.д.) с помощью соответствующего дополнительного оборудования.

Вытяжная вентиляция удаляет из помещения (цеха, корпуса) загрязненный или нагретый отработанный воздух. В общем случае в помещении предусматриваются как приточные системы вентиляции, так и вытяжные системы. Их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения или из смежных помещений. В помещениях может быть также предусмотрена только вытяжная или только приточная система вентиляции. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проемы или удаляется из данного помещения наружу, или перетекает в смежные помещения. Как приточная, так и вытяжная вентиляция может устраиваться на рабочем месте (местная вентиляция), или для всего помещения (общеобменная вентиляция).

Местной вентиляцией называется такая вентиляция, при которой воздух подают на определенные места (местная приточная вентиляция) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).

Местная вентиляция требует меньших затрат, чем общеобменная вентиляция. В производственных помещениях при выделении вредных газов, влаги, теплоты и т.д. обычно применяют смешанную систему вентиляции - общую во всем объеме помещения и местную (местные притоки) для подачи свежего воздуха к рабочим местам.

Местную вытяжную вентиляцию применяют, когда места выделения вредных веществ и выделений в помещении локализованы и можно не допустить их распространении по всему помещению. Местная вытяжная вентиляция в производственных помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма, пыли и частично выделяющегося от оборудования тепла.

Для вытяжки на местах применяются местные отсосы (укрытия в виде шкафов, зоны, бортовые отсосы, завесы, укрытия в виде кожухов у станков и др.)
Местные вытяжные системы вентиляции, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря отводу значительной концентрации вредных веществ (паров, газов, пыли), обычно удается достичь хорошего санитарно-гигиенического эффекта при небольшом объеме удаляемого воздуха.
Однако местные системы вентиляции не могут решить всех задач вентилирования. Не все вредные выделения могут быть локализованы этими системами. Например, когда вредные выделения рассредоточены на значительной площади или в объеме, подача воздуха в отдельные помещения не может обеспечить необходимые условия воздушной среды. То же самое, если работа производится на всей площади помещения или ее характер связан с перемещениями и т.д.

Общеобменная вентиляция

Общеобменные системы вентиляции - как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части. Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.

Общеобменная приточная вентиляция

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной вентиляцией и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, то есть при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли. При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.

Общеобменная вытяжная вентиляция

Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси, расположенный в окне или в отверстии стены. Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен.

В некоторых случаях установка имеет протяженных вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30-40 м и соответственно потери давления в сети составляют более 30-40 кг/кв. м., то вместо осевого вентилятора устанавливается вентилятор центробежного типа. Когда вредными выделениями в цехе являются тяжелые газы или пыль и нет тепловыделения от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов.

В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т.п.), и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточено, на различных уровнях и т.п.), часто невозможно обойтись какой-либо одной системой, например, местной вентиляцией или общеобменной. В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы.

Канальная и безканальная вентиляция

Системы вентиляции либо имеют разветвленную сеть воздуховодов для перемещения воздуха (канальные системы), либо каналы-воздуховоды могут отсутствовать, например, при установке вентиляторов в стене, в перекрытии, при естественной вентиляции и т.д. (безканальные системы).

Наборная и моноблочная системы вентиляции

Наиболее распространёнными являются наборные системы вентиляции. Они собираются, как конструктор, из отдельных элементов (вентилятора, фильтра, шумоглушителя, воздуховодов и т.д.), причём элементы могут быть от разных производителей. Наборная система может быть спроектирована для любого помещения, от небольшой квартиры до целого здания, но грамотно рассчитать и спроектировать её сможет только специалист.

Моноблочная установка - это готовая система вентиляции, находящаяся целиком в одном корпусе. В моноблочной системе нередко установлен рекуператор – устройство, в котором происходит теплообмен холодного приточного воздуха с тёплым воздухом, удаляемым из помещения, что позволяет экономить от 30 до 90% электроэнергии. Установка моноблочной системы занимает несколько часов и не требует большого количества расходных материалов, но её удастся вписать далеко не в каждое помещение.

Вентиляция перемешиванием и вентиляция вытеснением

Различают два основных, часто встречающихся типа вентиляции: вентиляция перемешиванием и вентиляция вытеснением.

Перед тем как более подробно рассмотреть эти два типа, необходимо рассмотреть наиболее часто используемые термины, характеризующие качество воздуха.

Эффективность вентиляции

Эффективность вентиляции - это величина, показывающая, как быстро загрязнённый воздух удаляется из помещения.
Она определяется отношением концентрации вредных примесей, содержащихся в вытяжном воздухе к концентрации вредных примесей в помещении.
Эффективность вентиляции часто используется для качественной оценки способности системы обеспечивать комфортные условия по чистоте воздуха. Данный показатель находится в зависимости от геометрии помещения, взаимоположения приточных и вытяжных отверстий и плотности распределения источников вредных примесей в помещении.
Вентиляция вытеснением позволяет получить значения эффективности вентиляции свыше 100%, в то время как при вентиляции перемешиванием они не превышают 100%.

Коэффициент воздухообмена

Данный параметр характеризует скорость замещения воздуха в помещении.
Он зависит от условий раздачи воздуха в помещении, расположения и размеров диффузоров, расположения источников тепла и т.д.
При применении метода вытеснения, возможно, получить значения коэффициента воздухообмена от 50 до 100%, в то время, как при вентиляции перемешиванием они не превышают 50%.

Вентиляция вытеснением

Это наиболее эффективный метод, традиционно используемый при вентиляции промышленных объектов. Кроме того, данный метод вентиляции нашел широкое применение в так называемых системах комфортной вентиляции. При правильно рассчитанной схеме этот метод позволяет эффективно удалять излишки тепловыделений и достигнуть максимальной эффективности вентиляции.
Для более подробного описания данного метода необходимо выделить следующие понятия: рабочая зона и прилегающая зона

Рабочая зона

Часть комнаты занимаемая или используемаялюдьми.
Рабочей зоной принято считать пространство отстоящее на 50 см от стен и оконных проемов, и от 10 см до 180 см над полом.

Прилегающая зона

Это пространство вокруг приточного низкоскоростного диффузора, где им создаётся определённая локальна скорость воздуха. Для систем комфортной вентиляции принято считать, что локальная скорость воздуха в прилегающей зоне не должна превышать 0,2 м/с.
Такие требования предъявляются с целью максимально возможного уменьшения прилегающей зоны вокруг диффузоров.

Скорость воздуха и температура

При вентиляции вытеснением воздух подаётся на нижний уровень и течёт в рабочую зону с малой скоростью. Приточный воздух должен быть несколько холоднее, чем окружающий воздух помещения для работы принципа вытеснения.
Дл комфортных систем, температура подаваемого воздуха должна быть на 1 °C ниже комнатной температуры, а для промышленных или специальных систем эта величина составляет от 1 до 5 °C.
При слишком низкой температуре на притоке, всегда возникает риск образования т.н. конвекционных потоков.

Преимущества и недостатки

Вентиляция вытеснением очень удобна для применения в промышленности, где много вредных примесей и тепловыделений.
Правильно спроектированные системы для вентиляции вытеснением обеспечивают очень хорошее качество воздуха, но данный принцип имеет некоторые ограничения:

  • Приточные диффузоры требуют больше места;
  • Приточные диффузоры по ошибке могут чем-нибудь накрыть;
  • Прилегающая зона становится гораздо больше;
  • Вертикальный температурный градиент становится очень высоким.

При проектировании данных систем необходимо также учитывать взаиморасположение по высоте и мощности отопительных устройств, которые влияют на динамику воздушных потоков внутри помещения. При сочетании с посторонними токами воздуха помещения, неравномерный нагрев по высоте в некоторых случаях вызывает смещение нагретых слоёв воздуха вниз. На практике, это приводит к функционированию вентиляционной системы по другому принципу - перемешиванию

Вентиляция перемешиванием

При вентиляции перемешиванием приточный воздух одним или несколькими потоками подается в рабочую зону, вовлекая в движение большое количество воздуха внутри помещения. Рабочая зона лежит в зоне возвратного потока, где скорость воздуха составляет 70%от скорости основного воздушного потока.

Длина струи

Под длиной струи принимается расстояние от воздухораспределителя до сечения воздушной струи ,в котором скорость ядра потока снижается до 0,2 м/с.

Эжекция

Эжекция это способность диффузоров подмешивать в струю прилегающий воздух помещения.
Диффузоры струйного типа (где воздух закручивается проходя на большой скорости через сопла)-являются яркими примерами приточных устройств с высокой степенью эжекции. Диффузоры для вентиляции вытеснением имеют низкую степень эжекции.
Для устранения ощущения сквозняка при температуре приточной струи ниже комнатной температуры необходимо использовать приточные диффузоры с высокой степенью эжекции.

Настилающий эффект

При расположении отверстия вентиляции в достаточной близости от плоской поверхности, выходящий ток воздуха отклоняется в её сторону и стремится течь непосредственно по поверхности. Этот эффект возникает вследствие образования разряжения между струёй и поверхностью, а так как нет возможности подмеса воздуха со стороны поверхности то струя отклоняется в её сторону.
Для возникновении настилающего эффекта расстояние между приточным отверстием и потолком не должно превышать 30 см.

Скорость воздуха и температура

Приемлема скорость воздуха в рабочей зоне зависит от таких факторов как: температура в помещении, род деятельности в помещении, внутренний интерьер. Отмечено, что ощущение сквозняка устраняется, при скорости воздуха меньше 0,18 м/с и температуре от 20 до 22 °C.

Препятствия

Воздушный поток, вероятно, изменит направление при наличии препятствий свисающих с потолка, таких как светильники, перекрытия и др. Если выступ не превышает 2% от высоты потолка, то воздушная струя, обогнёт препятствие.
