Водоснабжение и водоотведение бассейна

Водоснабжение и водоотведение бассейнов по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на водоснабжение бассейна, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

Водоснабжение бассейна

Современные плавательные бассейны оборудуются тремя системами водоснабжения: внутренним водопроводом для удовлетворения хозяйственных, питьевых и бытовых нужд бассейна; противопожарным; технологическим, обеспечивающим снабжение чаши бассейна очищенной и обеззараженной водой. Что касается технологического водопровода, то он обслуживает только чаши бассейна и к его устройству предъявляются специальные требования. Часто все три системы водоснабжения используют воду из одного общего источника - хозяйственно-питьевого водопровода населенного пункта или подземного источника, качество воды которого отвечает СанПиНу "Питьевая вода".

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Заполнение бассейна

Воду в бассейн подает насосная установка, в продаже имеется множество их типов. Воду абсолютно необходимо очищать и дезинфицировать. И конечно, перед заборным патрубком насоса следует установить фильтр очистки от крупных частиц. Необходима и система водообмена — замкнутый циркуляционный контур (безопасный контур), который непрерывно забирает часть воды, пропускает ее через систему фильтров (механических, биологических, ионообменных) и возвращает ее в бассейн. Производительность фильтра должна быть не менее 2—3 куб. м в час.

Спуск воды из бассейна

Естественно, при устройстве бассейна надо вварить в его стенки те самые трубы, через которые вода вливается и выливается, а также переливную перемычку, не позволяющую воде подняться выше заданного уровня, и все это сделать до облицовочных работ.

Выпускные трубы должны быть диаметром не менее 50 мм, это обеспечит быстроту слива и устранит опасность засорения.

Сливное отверстие можно перекрывать пробкой, как в ванне, или вентилем. Если используются пробки, их следует крепить на штангах, чтобы не нужно было нырять для их выдергивания, а концы штанг закрепить у стенки бассейна сверху во избежание нечаянного выдергивания пробки.

Вентиль не следует замуровывать. Он должен быть доступен для ремонта. Существуют соленоидные электро- вентили, которые управляются дистанционно, нажатием электрической кнопки.

Оборудование систем водоснабжения

Чаще всего для бассейнов используют питьевую воду из городского водопровода с дополнительной очисткой для снижения цветности и мутности.

В этом случае исходная вода поступает по вводу в объединенный водомерный узел плавательного бассейна и направляется в сети хозяйственно-питьевого и технологического водопроводов.

Если по расчету диаметр ввода составляет более 100 мм, то, как правило, устраивают два ввода. Водомерные узлы плавательных бассейнов в соответствии с расчетными расходами воды оборудуют крыльчатыми и турбинными водосчетчиками. Водомеры рекомендуется устанавливать следующим образом: общий - на вводе и отдельные - на трубопроводе подачи воды в чашу бассейна и на трубопроводе рециркуляции. В помещениях туалетов, душевых и на обходных дорожках чаши бассейна устанавливают поливочные краны диаметром 20 мм с подводкой горячей и холодной воды.

Хозяйственно-питьевой водопровод проектируют в соответствии с требованиями СНиП. В помещениях с повышенной влажностью (душевые, помещения ванн) целесообразно выполнять скрытую прокладку трубопроводов. Технологические трубопроводы водопровода монтируют из стальных труб на сварке. Все закладные части в толще стен и дна чаш (циркуляционные впуски, выпуски и аэрационные вводы) следует изготовлять из нержавеющей стали. Водопроводы некоторых плавательных бассейнов смонтированы целиком из труб, изготовленных из нержавеющей стали. Хотя такое решение и связано с перерасходом дефицитного металла, оно позволяет увеличить продолжительность работы сети, подвергающейся коррозии, особенно при применении реагентов. В последние годы за рубежом технологические трубопроводы монтируются из раструбных пластмассовых труб, в которых стыки уплотняются резиновыми кольцами, натягиваемыми на гладкий конец трубы. Как показал опыт эксплуатации пластмассового трубопровода, смонтированного в Олимпийском плавательном бассейне в Москве, при использовании пластмассовых труб с гладкой внутренней поверхностью в несколько раз увеличиваются пропускная способность и срок службы технологических трубопроводов.

Водоснабжение бассейна

Для комфортного использования индивидуального бассейна в доме вам потребуется обеспечить его водоснабжение качественной водой. Вода в бассейн может поступать из водопровода, подземных или поверхностных источников водоснабжения. Если вода подаётся из природных источников, то необходимо, чтобы она соответствовала требованиям СанПиН «Питьевая вода» для обеспечения хозяйственно-бытовых и технологических нужд бассейна.

Оборудование для бассейна

Проектируют системы водоснабжения, канализации и водостоки в помещении бассейна согласно СНиП 2.04.01-85*. Чтобы составить проект применения необходимого оборудования для бассейна, нужны будут следующие исходные данные:

  • план здания с указанием размещения санитарно-технического оборудования и приборов
  • характеристики помещения (высота, площадь, конструктивные особенности)
  • габариты чаши бассейна
  • характеристики водоснабжения дома (источники, характеристики коммуникаций, данные по водоотведению)
  • данные исследования состава воды

Обычно в помещении, где устанавливается бассейн, предусматривается также душ и туалет. Для хозяйственно-бытовых нужд горячее водоснабжение бассейна должно предусматривать температуру воды 60-65 °C, а воду, предназначенную для чаши бассейна, система должна прогревать примерно до 30 °C. Обычно для подогрева используется собственная котельная. Можно в системах горячего водоснабжения применять скоростные проточные водоподогреватели, которые автоматически регулируют температуру.

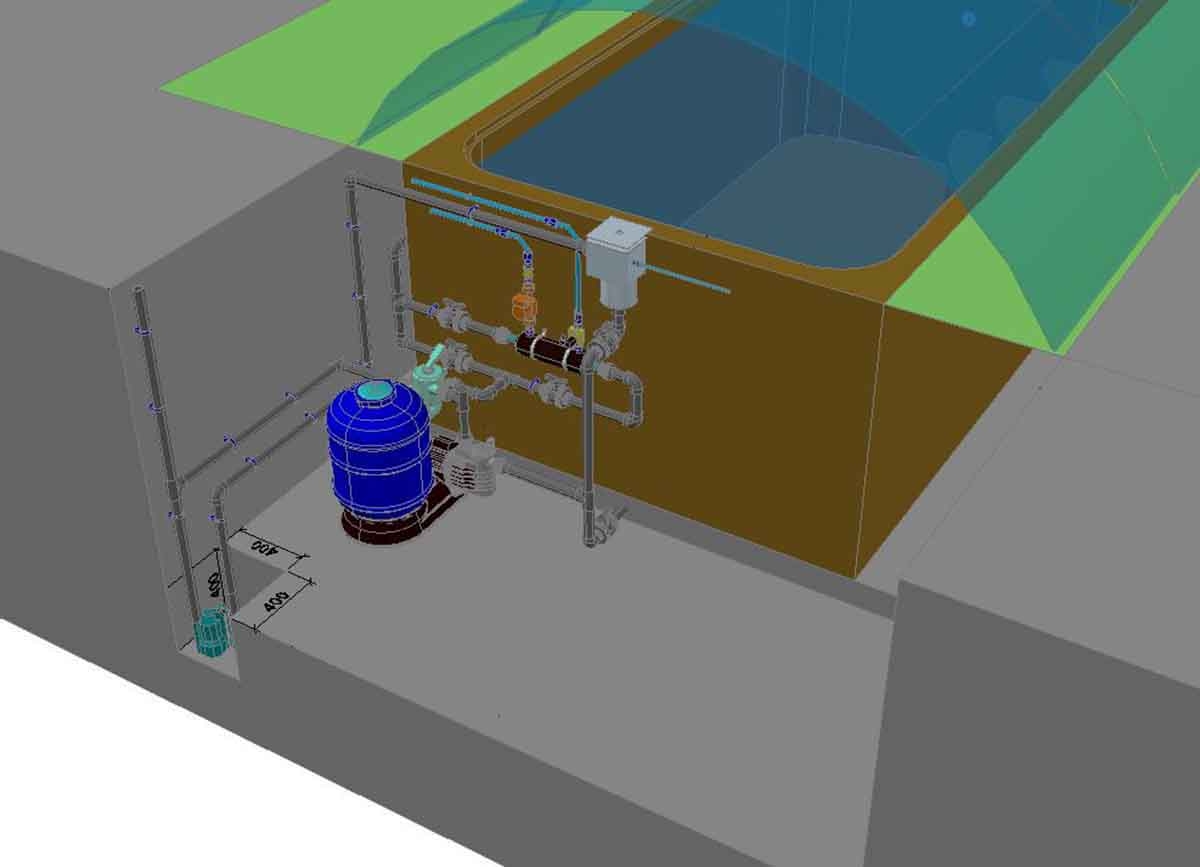

Система очистки воды происходит следующим образом. Через донные выпуски используемая вода поступает на предварительную очистку, далее насосы передают воду для глубокого осветления в напорные фильтры. После очистки вода подогревается и подаётся вновь в чашу бассейна. Периодически воду в бассейне нужно сливать полностью (желательно не реже, чем раз в 2 года) в водосток или канализацию.

Система водоотведения предназначена для удаления загрязнённых и сточных вод. Если есть ливневая канализация, то стоки лучше отводить отдельно. Вода от туалетов, душевых, умывальников, после санобработки чаши бассейна, промывки фильтров может отводиться в сеть внутренней канализации, а воду после опорожнения чаши бассейна и отвод атмосферных осадков можно сделать в сеть внутренних водостоков. Водоотведение может быть выполнено «самотёком» или через приёмные резервуары с насосными установками для последующей перекачки в сеть канализации.

Приёмные резервуары располагают в различных метах, например, в подвале непосредственно под чашей бассейна. Необходимо обеспечить вентиляцию в подвале, сделать вентиляционный стояк и обязательно предусмотреть люк для обследования состояния резервуара.

В местах, где нет канализации, предусматривается полная биологическая очистка сточных вод. Для этого применяют различное оборудование и установки: отстойники, биофильтры, фильтрующие колодцы, биосептики и т.п. Выбор зависит от многих факторов, в том числе и финансовых возможностей. Лучше всего, конечно, использовать небольшие установки заводского изготовления.

Достаточно часто для индивидуальных бассейнов используют водопроводную воду, дополнительно очищая её с целью снижения мутности и цветности. В таких случаях вода поступает по вводу в водомерный узел, потом направляется в сеть технологического и хозяйственно-питьевого водопровода. Водомерные узлы плавательного бассейна оборудуют турбинными и крыльчатыми водосчётчиками.

В помещениях с повышенной влажностью лучше всего выполнять скрытую прокладку водопроводных труб. Технологические трубопроводы могут быть смонтированы из стальных труб, закладные части в стенах и дне чаши бассейна выполняются из нержавеющей стали. Если позволяют средства, то водопровод можно смонтировать целиком из нержавеющей стали. Монтаж пластиковых труб также является возможным.

Для удаления сточных вод и подачи реагентов используются трубы из кислотоупорных материалов, например, поливинилхлорида.

Система водообмена

В зависимости от типа системы и режима ее работы плавательные бассейны бывают наливными, с проточной системой водообмена и с системой оборотного водообмена. Перечисленные типы систем характеризуются различной степенью эффективности обеспечения требуемого санитарно-гигиенического состояния воды в чаше бассейна. Выбор типа системы, как правило, увязывается с назначением бассейна, объемом чаш и другими факторами.
Наливная система водообмена может быть применена в бассейнах небольшой вместимости (до 20-50 м3). Проточная система водообмена может быть рекомендована для бассейнов объемом до 200 м3. Система оборотного водообмена в последние годы широко применяется для бассейнов любого назначения, оборудованных чашами различных размеров.

Наливная система водообмена

Наполнение чаши производится предварительно очищенной, продезинфицированной и подогретой водой через впускные отверстия в стенах чаши или по перфорированным трубам, прокладываемым в нижней ее части. Технологический водопровод рассчитан на быстрое наполнение чаши (не более 3-4 ч), продолжительность опорожнения 2-3 ч.

Проточная система водообмена

В плавательных бассейнах с проточной системой водообмена подача исходной подогретой, обеззараженной и очищенной воды производится непрерывно в течение всего периода эксплуатации чаши. Распределительная система подачи воды в чашу должна обеспечивать полное смешение воды, поступающей из впускных отверстий, с водой, находящейся в чаше.

Оборотная (рециркуляционная) система водообменаВ качестве дезинфектанта для чаш с проточной системой водообмена обычно используют хлорсодержащие реагенты; при этом может быть применена обработка воды йодом или бромом. Расчетную дозу обеззараживающего реагента в пересчете на активный хлор (бром или йод) принимают ориентировочно равной 0,7-1 г на 1 куб.м. воды, подаваемой в чашу бассейна.

Проточная система водообмена широко применяется в бассейнах при школах, детских садах и оздоровительных комплексах, в саунах, банях, коттеджах. При этом полную смену воды в чашах необходимо осуществлять не более чем через 12 ч, а для детских чаш - не более чем через 8 ч.

Широкое распространение получила система оборотного водообмена ванн (чаш) плавательных бассейнов благодаря непрерывной очистке и дезинфекции воды в процессе рециркуляционного водообмена.

Снижение цветности и мутности воды в ваннах с оборотным водообменом, оборудованных зернистыми фильтрами, достигается коагулированием циркулирующей воды. Обеззараживание воды производится различными реагентными и безреагентными методами.

Для восполнения потерь воды из ванны, возникающих в процессе эксплуатации, а также для снижения концентрации растворенных и дисперсных загрязнений, вносимых в ванну, предусматривается непрерывная или периодическая подача свежей очищенной воды из источника водоснабжения бассейна. Во избежание бактериального загрязнения источника водоснабжения водой из бассейна подача воды при наливе и подпитке ванны должна производиться с разрывом струи.

При режиме водообмена вода из ванны через донные выпуски поступает в префильтры, после предварительной очистки в которых циркуляционными насосами подается для глубокого осветления в напорные фильтры с зернистой загрузкой. Очищенная и подогретая в скоростных водонагревателях вода вновь поступает в ванну через циркуляционные впуски.
Верхний слой воды из ванны отводится через переливные желоба во всасывающую линию циркуляционного контура. При необходимости вода из переливных желобов может быть направлена на сброс в водосток или канализацию.

Вода, сливаемая из ванны бассейна при ее опорожнении, также направляется в канализацию.

В системах оборотного водообмена, кроме однослойных, применяют фильтры двухслойные и многослойные с фильтрующей загрузкой из антрацита, кварцевого песка, керамзита, активированного угля, цеолита. Применяют также намывные фильтры с фильтрующими порошками из перлита, диатомита, глауконита и др.

Для малых индивидуальных бассейнов находят широкое применение фильтры со сменными фильтрующими элементами, а также из матерчатых (тканевых) материалов и патронные.

Системы водоотведения (канализация и водостоки)

В зависимости от типа и назначения бассейнов, а также местных условий, т. е. наличия или отсутствия наружной сети канализации и водостока населенного пункта для сбора и отведения бытовых и технологических сточных вод, различают следующие системы внутренней канализации:

  • с отводом сточных вод в наружные сети населенного пункта - объединенные и раздельные;
  • с очисткой сточных вод местными установками - раздельные.

Загрязненные воды собираются от душевых установок и санитарных приборов бытовых помещений бассейна, в результате мытья полов, чистки и дезинфекции обходных дорожек и ножных ванн.

При проектировании внутренней канализации в первую очередь решается вопрос, будут ли сточные воды сброшены в сеть населенного пункта или направлены на локальные (местные) очистные сооружения.

При наличии наружных сетей канализации населенного пункта целесообразно проектировать объединенную внутреннюю канализационную сеть бассейна с отведением всех сточных вод в сеть населенного пункта. Однако в этой схеме внутренней канализации следует предусматривать объединение сточных вод от промывки фильтров, от реагентного хозяйства и очистки ванны бассейна со сточными водами от душевых устройств. Это даст возможность нейтрализовать кислые стоки от технологического оборудования щелочными водами от душевых устройств.

Сточные воды от туалетов, ножных ванн и обмывочных душей, мытья полов отводят в систему бытовой канализации. В неканализованных населенных пунктах внутренняя система водоотведения должна быть раздельной.

Внутреннюю бытовую сеть канализации проектируют в соответствии с требованиями СНиП 2.04.01-85. Если отвод сбросных сточных вод в канализацию или водосток самотеком невозможен, то используют приемные резервуары с насосными или пневматическими установками для перекачки в городскую сеть.

Вместимость приемных резервуаров определяется в зависимости от максимального притока сточных вод и режима работы автоматически включаемых насосов (не более 6 включений в 1 ч). Ее можно также рассчитать в соответствии с графиками притока сточных вод и работы насосов.
