Монтаж чиллера

Монтаж чиллера

Общие правила по монтажу чиллера

  • Оборудование должно соответствовать критериям проекта инженерной сети в части мощности, конструкции и места установки
  • В процессе монтажа чиллера доступ к оборудованию может быть только у технических специалистов монтажной бригады
  • Приемка оборудования должна выполняться с особой тщательностью – нельзя допустить к монтажу прибор с дефектами/поломками
  • Подъем и перемещение чиллера в место постоянной дислокации – только крановым оборудованием, наклон более 150 недопустим
  • В агрегат можно заливать только предписанные производителем жидкости – воду, растворы этилен- или пропиленгликоля концентрацией до 50%
  • Соблюдение инструкции от производителя и правил техники безопасности – обязательно
  • Вокруг чиллера после монтажа должно оставаться свободное пространство для доступа обслуживающего персонала

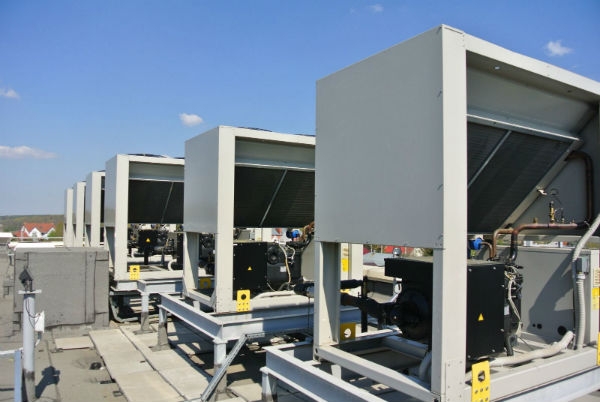

Установка чиллера на площадку

Чиллер устанавливается на строго горизонтальной открытой площадке, которая должна с запасом выдерживать вес и динамические нагрузки оборудования. Для монтажа моноблочных агрегатов на крышах зданий используется опорная рама, для установки чиллеров в наземных помещениях подготавливается специальный фундамент, в котором заранее предусмотрены каналы для отвода конденсата.

Фундамент основания или крепежная рама призваны равномерно распределить вес чиллера, увеличить инерционность оборудования и снизить вибрационные нагрузки.

Чтобы свести к минимуму вибрационные нагрузки на несущие конструкции здания, чиллер устанавливается на специальные виброопоры (пружинные или резиновые), которые демпфируют вибрацию оборудования. В зависимости от места локации виброопоры испытывают разную нагрузку – со стороны компрессора устанавливают наиболее мощные пружины, с противоположной стороны – более слабые опоры. В целях корректной установки все пружины имеют соответствующую маркировку.

Защищать от повышенной вибрации необходимо не только чиллер, но и его обвязку – трубопроводы с хладагентом. В этом случае для снижения вибрации используются трубные виброизоляторы. При этом все трубопроводы должны иметь надлежащую опору, чтобы не создавать нагрузку на оборудование.

Окончательно агрегат крепится к опоре только после проверки его положения – оно должно быть строго горизонтальным. Чиллер крепится анкерными болтами к бетонному основанию либо гайками к рамной опоре из металлического профиля.

Обвязка чиллера

Подключение чиллера к электроснабжению и гидравлическому контуру – наиболее сложная часть монтажа оборудования. На этом этапе важно доскональное соблюдение инструкций производителя и действующих технических регламентов. Монтажные работы требуют высокой квалификации и опыта мастеров – только при корректном подключении оборудования система кондиционирования будет работать без перебоев, а само оборудование прослужит много лет.

Гидравлические соединения

Перед заполнением гидравлического контура водой, необходимо удостовериться в его пригодности – удалить все возможные загрязнения и посторонние предметы – они могут нарушить работу испарителя. Затем контур необходимо тщательно промыть. При промывке линии поток рекомендуется пустить в обход агрегата.

Затем трубы водяного контура соединяются с разъемами чиллера согласно инструкции производителя. Для заполнения контура необходимо использовать обработанную воду с нормированным уровнем pH.

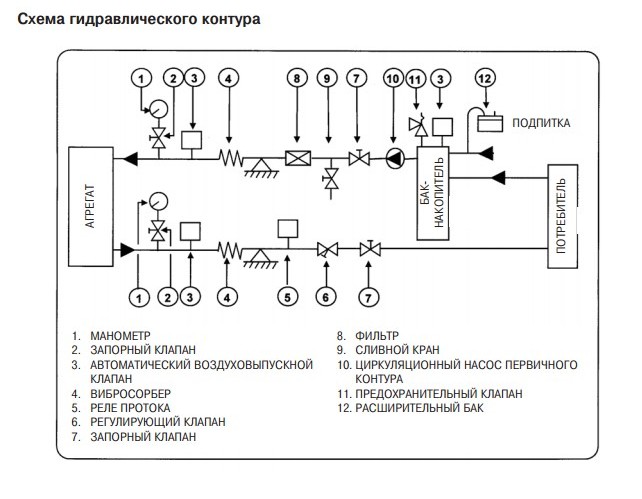

Основные правила стандартной схемы обвязки гидравлического контура:

  • Подключение чиллера к гидравлическому контуру осуществляется через фланцевые соединения.
  • В обход чиллера должна быть проведена обводная линия-байпас для проведения технических работ и промывки гидравлического контура
  • Перед испарителем, по пути движения хладагента, устанавливаются сетчатый фильтр для защиты теплообменника от загрязнений, которые могут впоследствии вывести агрегат из строя.
  • На выходе из теплообменника устанавливается регулятор расхода воды (реле протока), который контролирует расход воды (раствора гликоля и пр.).
  • В верхних точках контура должны быть предусмотрены воздухоотводчики, в нижних точках – краны для слива.
  • Между фильтром и теплообменником устанавливается циркуляционный насос, обеспечивающий движение холодоносителя в контуре.
  • Запорные клапана на входе и выходе из чиллера позволяют отсекать агрегат из контура и избежать слива чистого холодоносителя в случае попадания загрязнений в систему.
  • Манометры и термометры на входе и выходе из теплообменника отражают температурные показатели жидкости-холодоносителяи степень загрязнения испарителя.
  • Расширительный бак и демпферный клапан перед насосом защищают от скачков давления жидкости в системе.

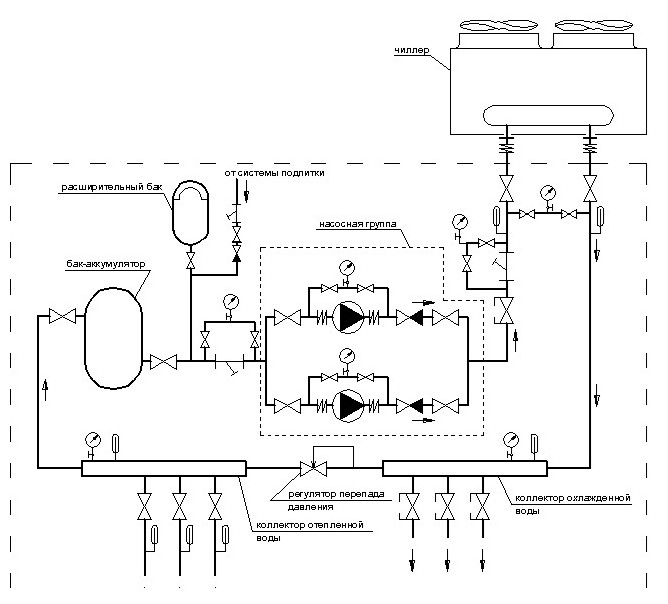

В зависимости от марки и модели чиллера монтаж гидравлического контура может иметь свои особенности, которые указаны в сопроводительной документации и должны быть заранее предусмотрены в проекте. Ниже мы приводим традиционную схему обвязки. Даже в случае ее усложнения и добавления дополнительных регулирующих/запорных элементов принципиальный порядок расстановки оборудования останется прежним.

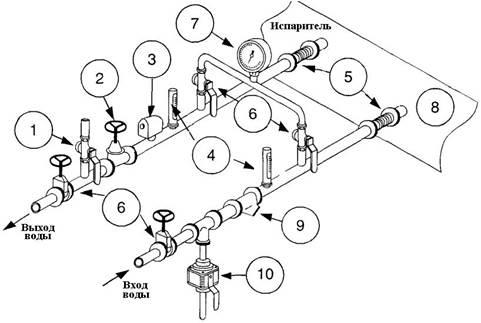

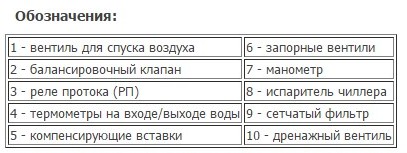

Подключение испарителя

Основная работа чиллера выполняется за счет двух узлов: компрессора и теплообменника – испарителя пластинчатого или кожухотрубного типа. Именно в испарителе холодоноситель (вода или раствор гликоля) получает заданные свойства, поэтому крайне важен корректный подвод всех контуров (продуктового, хладагента, обратного потока) к теплообменнику. Грамотная обвязка испарителя гарантирует номинальную производительность и долговечную работу чиллера.

Электрические соединения

К электрическим системам относятся: реле, коробки, защитные устройства и прочие электрические компоненты, которые принимают участие в работе агрегата и влияют на его функциональность.

Подключение чиллера должно осуществляться в соответствии с электрической схемой, представленной в технической документации агрегата, и соответствовать требованиям ПУЭ, ПТЭ и другим отраслевым стандартам.

Напряжение питания не должно отличаться от номинального более чем на +/- 10 %. В линии питания, идущей к агрегату от распределительного щита, должно быть предусмотрено устройство защиты от перегрузки, подобранное в соответствии с техническими характеристиками конкретной модели чиллера. Ключевые критерии выбора – потребляемая мощность чиллера и максимальный ток. При превышении максимально допустимых значений тока в сети (короткое замыкание) защитное устройство отключает агрегат от сети. В целях защиты оборудования используются преимущественно секционные переключатели или автоматические выключатели (отсекатели).

Сечение питающего кабеля должно соответствовать потребляемой мощности машины в соответствии со схемой подключений в спецификации и проектным значениям. Фазовые, нейтральные и заземляющие провода подсоединяются к соответствующим клеммам согласно инструкции от производителя. Линия питания цепей управления прокладывается отдельно от силовой линии.

Простейшая схема автоматизации чиллера выглядит следующим образом:

Предпусковые проверки и пуск

После подключения чиллера к гидравлическому контуру и электроснабжению наступает пуско-наладочных испытаний и ввода в эксплуатацию. В рамках подготовки оборудования к запуску необходимо выполнить следующие испытания:

  • Проверка сечений кабелей, заземления агрегата, контактных зажимов
  • Проверка направления вращения центробежных насосов
  • Промывка трубопроводов гидравлического контура до устойчивого появления чистой смывной воды
  • Проверка герметичности запорных соединений
  • Продувка трубопроводов под рабочим давлением (не выше 4Мпа)
  • Осмотр заполненного гидравлического контура на наличие протечек
  • Гидростатические или пневматические испытания системы под проектным рабочим давлением
  • После проверки на герметичности вся система (трубопроводы, штуцера, фланцы) обшиваются теплоизоляционным материалом
  • Индивидуальные испытания электротехнических устройств, средств автоматизации, холодильного оборудования
  • Комплексное тестирование системы

После выполнения всех пуско-наладочных работ в соответствии с СП 73.13330.2012 и пробного запуска системы охлаждения составляется акт и оборудование сдается в эксплуатацию.
