Монтаж кондиционеров

Монтаж кондиционеров

Кондиционер можно устанавливать как на этапе строительно-ремонтных работ, так и после завершения внутренней отделки помещения. В зависимости от типа системы кондиционирования, технических характеристик оборудования и степени готовности объекта монтаж кондиционеров будет иметь свои особенности. Рассмотрим схему монтажа кондиционеров на примере обычной сплит-системы.

Этап 1. Прокладка коммуникаций

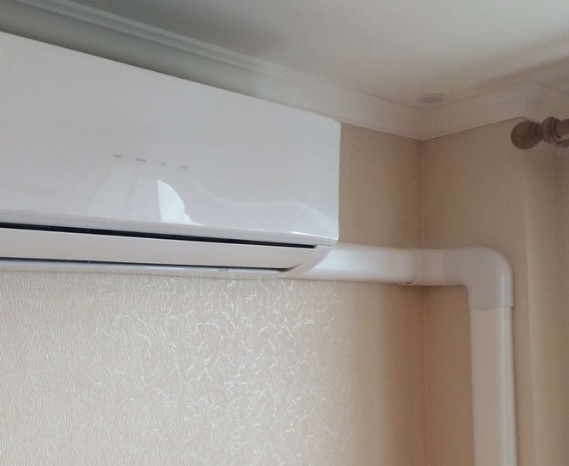

Монтаж традиционной сплит-системы можно выполнять без ущерба внутренней отделке помещения, для этого все межблочные коммуникации и линия электропитания скрываются в декоративных коробах, а внутренний блок устанавливается максимально близко к внешней стене.

Для создания масштабных систем кондиционирования – мульти-сплит, VRF и VRV – потребуется дополнительная прокладка коммуникаций, к которой стоит приступить до завершения отделочных работ. Необходимо проложить:

  • Трассы для кабеля питания – к внутренним и внешнему блокам
  • Фреоновые трассы – несколько параллельных или основная магистраль с отводами
  • Дренажные трассы с выводом на улицу или в систему водоотведения

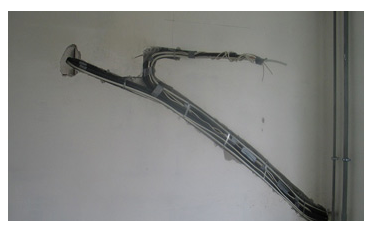

Бытовые кондиционеры потребляют до 2 кВт/ч электроэнергии. Старая проводка не всегда может поддерживать работу электрооборудования такой мощности. В целях безопасности к кондиционеру прокладывается персональная линия от щитка с индивидуальным предохранителем. Ее можно погрузить в штробы для создания эстетики интерьера или аккуратно закрыть узким коробом для сохранения доступа при обслуживании.

Этап 2. Монтаж внешнего блока

При реализации любой системы кондиционирования внешний блок крепится снаружи здания к стене, реже – на крыше. Согласно принятым технологиям- внешний блок кондиционера принято устанавливать на высоте не менее 180-200 см от земли.

Внешний блок фиксируется на стене здания с помощью кронштейнов. Все крепежные элементы необходимо выбирать минимум с двухкратным запасом прочности – чтобы они выдерживали вес самого блока, ветровые и снеговые нагрузки, вибрацию от работы оборудования. Крепить внешний блок самостоятельно можно на балконе, крыше или на высоте до 3-4 метров от земли. Для высотных работ необходимо вызывать промышленных альпинистов.

Основные правила монтажа внешних блоков систем кондиционирования:

  • Перепад по высоте между блоками должен быть не более 3-х метров, если иное не указано в инструкции от производителя
  • Протяженность коммуникаций снаружи здания необходимо свести к минимуму
  • Для крепления используем ровную стену без перепадов и выступов
  • Кронштейны крепятся к несущим конструкциям, а не к декоративному фасаду
  • Блок должен быть установлен строго горизонтально, на расстоянии минимум 10 см от стены
  • Дренажный сток не должен выходить на тротуар или балкон соседей

Этап 3. Соединение внешнего и внутреннего блоков

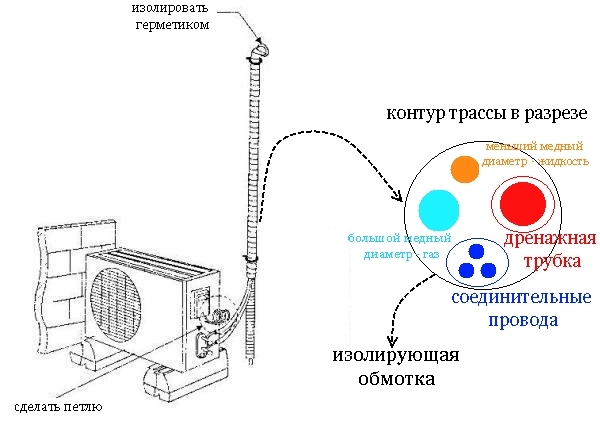

Для соединения внешнего и внутреннего блоков в наружной стене здания просверливается сквозное отверстие диаметром 50-60 мм. В него продевается пучок из медных трубок (фреоновых) в слое теплоизоляции, электрического провода и дренажного шланга. Все коммуникации связываются между собой и обматываются водонепроницаемым материалом. Техническое отверстие (гидроизоляционный стакан) тщательно изолируется.

При монтаже более современной мультисплит-системы через внешнюю стену пропускаются только фреоновая трасса и кабеля питания – дренажный шланг каждого блока выводится в систему центральной канализации.

Этап 4. Монтаж внутреннего блока

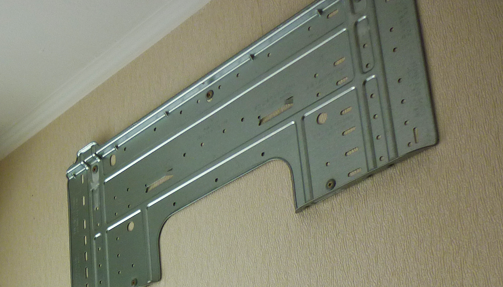

Для фиксации внутренних блоков к стене используются специальные монтажные пластины. Крепления следует выбирать с высоким запасом прочности. Важно, чтобы монтажная пластина крепилась к капитальной стене, а не к декоративной отделке.

После монтажа самой пластины на нее навешивается внутренний блок кондиционера. Для большинства моделей предусмотрен строго горизонтальный метод установки, но в инструкции может быть указан рекомендованный уклон в 3-50.

Основные правила монтажа внутренних блоков кондиционирования:

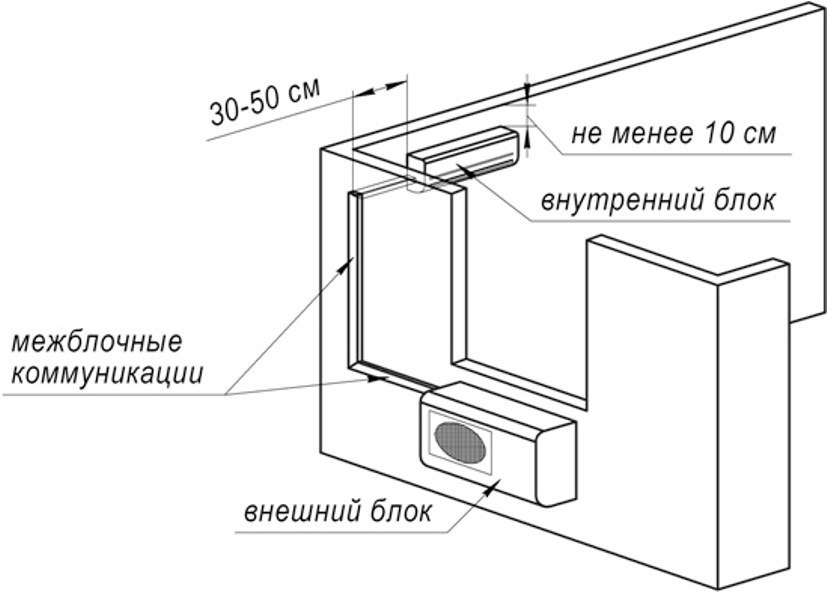

  • Чем меньше расстояние между блоками, тем ниже теплопотери и эффективнее работа системы
  • Расстояние от внутреннего блока до потолка и стен – минимум 10 см
  • Блок нельзя монтировать над отопительными приборами, мебелью или за шторами
  • Поток воздуха нельзя направлять на рабочее место или кровать

Этап 5. Подключение коммуникаций

В первую очередь необходимо подключить кабеля питания. Подключение осуществляется в соответствии с инструкцией производителя. Первым прокладывается (подсоединяется) межблочный кабель, затем внутренний блок соединяется с источником питания.

Маломощный кондиционер (1,5 КВт) можно запитать от существующей розеточной сети в случае, если в квартире проведена новая медная проводка с высокой площадью сечения, имеется заземление и защита. Но даже в таких условиях на одну линию нельзя подключать несколько энергоемких приборов – стиральную машину, электрочайник, водонагреватель и т.п.

Оптимальный вариант для подключения кондиционера – отдельная линия электропитания с автоматом. Для ее прокладки используем медные провода сечением от 2,5 мм2.

Особое внимание необходимо уделить фреоновой трассе из медных трубок. Блоки соединяются двумя трубками разного диаметра – для фреона в жидком и газообразном состоянии, от качества соединений зависит герметичность контура и производительность всей системы.

Порядок прокладки фреоновой трассы

  1. Нарезка трубок.

Обрезать трубы для хладагента нужно очень аккуратно и ровно, попадание стружки или опилок внутрь трассы недопустимо. Для работы используем труборез.

  1. Удаление заусенцев и очистка трубок.
  2. На трубки надеваем обратные гайки.
  3. Развальцовка трубок.

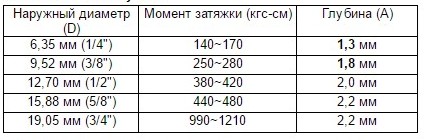

Трубка вдевается в тиски вальцовки, ее край разбортовывается. Развальцовывание выполняется до тех пор, пока сохраняется целостность трубки. На развальцованном крае трубки недопустимы неровности и трещины – они способствуют разгерметизации трассы. Момент затяжки и глубина:

  1. Закручивание обратной гайки на штуцер.
  2. Теплоизоляция медных трубок.
  3. Сгибание трубок и укладка в штробы.
  4. При необходимости – монтаж ловушек для масла.

Последний этап монтажа коммуникаций – прокладка дренажных трубок. Теоретически, они должны выводиться в систему канализации, что часто происходит в системах мульти-сплит. Однако чаще всего встречается вариант с выводом дренажа на улицу (в сплит-системах).

Этап 6. Проверка герметичности

Для проверки герметичности системы можно использовать инертные газы. Специалисты чаще всего используют азот, так как он имеет схожую молекулярную структуру.

  1. Контейнер с газом подключается к контуру с помощью специального редуктора, наконечника-адаптера и соединительного кабеля.
  2. Давление в системе нагнетается до 10-15 Бар.
  3. Все стыки и соединения для наглядности покрываются мыльным раствором или другой подходящей жидкостью.
  4. Появление пузырьков азота свидетельствует о разгерметизации системы.

Этап 7. Вакуумирование и запуск системы

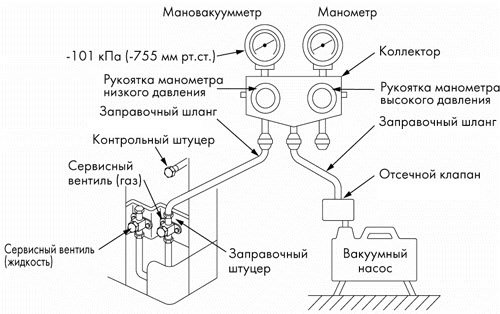

Перед закачкой хладагента из системы необходимо удалить весь воздух. Для этого необходимо выполнить ряд операций:

  1. Подключение трубы холодильного контура к запорным контурам внешнего блока
  2. Соединение сервисного штуцера газовой линии к стороне низкого давления манометрического коллектора
  3. Подключение центрального штуцера манометрического коллектора с вакуумным насосом (на рисунке)

  1. Кран манометрического коллектора со стороны низкого давления открывается против часовой стрелки
  2. Включение вакуумного насоса. Процесс откачки воздуха будет продолжаться примерно 30-50 минут. Ход процесса можно отслеживать по манометру. Вакуумизация ведется до значений -0,1МПа и ниже.
  3. На манометрическом коллекторе со стороны низкого давления закрывается кран и отсоединяется шланг. Насос и манометрический коллектор отсоединяются от системы.

Этап 9. Заполнение хладагентом

Хладагент находится во внешнем блоке – кондиционер еще на заводе закачивают фреоном, достаточным для заполнения примерно 5 метров магистрали.

Для заполнения холодильного контура фреоном необходимо:

  • открыть запорные клапаны газовой и жидкостной линий
  • установить заглушки на 2-х ходовой и 3-х ходовой клапаны
  • установить заглушку на сервисный штуцер 3-х ходового клапана
  • проверить на утечку 3-х ходовой клапан и сервисный штуцер

После заполнения контура рекомендуется повторно проверить систему на герметичность.

Этап 8. Тестовый запуск

После окончательной сборки и проверки герметичности системы на кондиционер можно подавать питание и включать прибор. Для полной проверки прибор необходимо протестировать во всех доступных режимах – охлаждение, обогрев, вентиляция, увлажнение/осушение, дополнительные режимы и опции. При правильном монтаже кондиционер быстро создает комфортную для вас температуру и не вызывает вибрации блоков.

Срок работы кондиционера на 70 % зависит от качества монтажных работ. Чтобы ваш кондиционер работал долго, тихо и экономно, монтаж системы рекомендуется доверить специалистам.
