Что такое "чистое помещение"?

Чистое помещение (clea nr oom) – это помещение, в котором контролируется концентрация взвешенных в воздухе частиц, построенное и используемое так, чтобы свести к минимуму поступление, выделение и удержание частиц внутри помещения, и позволяющее, по мере необходимости, контролировать другие параметры, например, температуру, влажность и давление.

В таких помещениях содержание загрязняющих веществ в воздухе, на поверхностях стен и потолка должно поддерживаться на минимальном уровне.

Указанными частицами могут быть такие материалы, как пыль, отработанные газы для анестезии, а также микроорганизмы.

Чрезвычайно чистого воздуха в помещении можно добиться только при удалении внутреннего воздуха и подачей отфильтрованного вытесняющего кондиционированного воздуха.

Кроме того, так же как и в классической системе, должны контролироваться параметры комфортных условий, такие как температура, относительная влажность, уровень шума, давление и скорость движения воздуха, а также минимальный расход наружного воздуха.

Технология чистых помещений служит выполнению следующих задач:
  • защита продуктов от загрязнения;
  • защита окружающей среды от загрязнения;
  • создание защитной среды для людей, находящихся в помещении;
  • защита людей, находящихся в помещении, от микробов, переносимых людьми;
  • защита окружающей среды от опасных продуктов;
  • защита окружающей среды от микробов, переносимых людьми.
Чистое помещение предполагает наличие чистой атмосферы , чистого газа, чистых поверхностей, чистого оборудования, чистой продукции и чистой технологии.

Никакие проекты и инвестиции не должны выполняться до определения гигиенических требований к чистому помещению.

Необходимо обеспечить гарантированное гигиеническое качество и поддержание необходимой степени чистоты воздуха в помещении (не обязательно максимально возможной).

Высокое гигиеническое качество может быть обеспечено при помощи реализации дорогого проекта защиты.

Основной подход должен предусматривать удовлетворение гигиенических требований, где это необходимо, наиболее недорогими способами и с максимальной эффективностью, но только в той степени, в какой это необходимо для конкретного помещения.

Параметры, влияющие на реализацию необходимых условий, могут быть разделены на две группы: параметры обеспечения комфорта и гигиены.

Критериями комфортных параметров воздуха являются:
  • приемлемый температурный диапазон;
  • приемлемое содержание влаги;
  • необходимый расход подаваемого воздуха (л/с);
  • допустимый уровень шума.
Эти параметры важны для ассимиляции тепловыделений от внешних и внутренних источников, а также для компенсации теплопотерь и для обеспечения комфортных условий в помещении.

Критерии гигиенических параметров воздуха:
  • обеспечение концентрации микроорганизмов в заданных пределах;
  • удаление из помещения загрязняющих веществ, таких как выделяющихся газов;
  • контролирование движения воздуха в помещении.
Параметрами поддержания гигиенических условий являются концентрация микробов и загрязняющих газов, а также движение воздуха между помещениями.

В этой связи концентрация загрязняющих веществ должна находиться на минимально необходимом уровне, движение воздуха между помещениями должно контролироваться.

Однако во время проектирования должно проводиться рассмотрение этих параметров в их совокупности . Для ассимиляции теплоизбытков, обеспечивающей необходимое качество воздуха, следует проверять количество кондиционированного воздуха, так же как количество вытесняющего воздуха, необходимое для поддержания концентрации микроорганизмов в помещении ниже определенного уровня.

Области применения чистых помещений

Чистые помещения применяются в таких областях, как медицина, микроэлектроника, микромеханика и пищевая промышленность.

В медицине операционные, помещения для приготовления лекарственных препаратов, биохимические и генетические лаборатории очищаются от твердых частиц и микроорганизмов.

Чистые помещения применяются в микроэлектронике, космической технологии, тонкопленочной технологии, индустрии производства печатных схем и в смежных направлениях этих областей, где необходимо удаление загрязняющих частиц.

В пищевой промышленности из производственных помещений удаляются как частицы загрязняющих веществ, так и микроорганизмы.

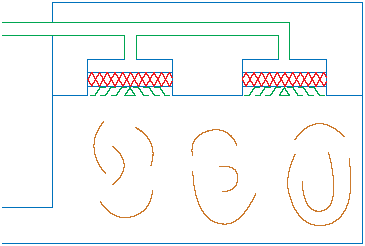

Чистое помещение с турбулентным потоком воздуха

Термины, использующиеся в литературе по чистым помещениям

Далее мы дадим пояснение некоторых терминов, которые наиболее часто встречаются в специализированной литературе, посвященной чистым помещениям.

Живые микроорганизмы.В эту категорию подпадают бактерии, грибки и вирусы. Микроорганизмы могут развиваться в форме колоний в воздухе, воде и особенно в трещинах и на шероховатых поверхностях. Наиболее распространенным источником микроорганизмов является человеческий организм, который распространяет около 1 000 типов бактерий и грибков.

Загрязняющие вещества, отличные от микроорганизмов. Взвешенные в атмосфере вещества и субстанции, отличные от микроорганизмов, присутствуют в атмосфере в результате действия ветра, землетрясений и вулканической деятельности. Указанные обычно называют пылью или аэрозолью. В эту группу входят частицы дыма, являющегося результатом промышленных процессов, систем отопления зданий и выбросов выхлопных газов автомобилей. В ту же группу входят также взвешенные частицы, источниками которых являются движущиеся части машин в чистых помещениях. Кроме того, в результате действий людей в чистом помещении в воздух этого помещения попадает около 100 000 частиц размером менее 3 мкм.

Стерильность.Так можно охарактеризовать ситуацию в помещении, при которой в продуктах и устройствах отсутствуют микроорганизмы.

Стерилизация. Техника разрушения или уничтожения микроорганизмов в продуктах или устройствах.

HEPA-фильтры (high efficiency particulate air filter — высокоэффективный аэрозольный фильтр). Такие фильтры являются разновидностью высокоэффективных воздушных фильтров. Они используются непосредственно в установках обработки воздуха, а также в конечных точках подачи воздуха в помещение в качестве конечной ступени очистки. Эффективность этих фильтров для частиц размером 0,3 мкм варьируется от 97,8 до 99,995 %. Такие фильтры предназначены для помещений, имеющих класс чистоты 100–100 000.

ULPA-фильтры (также известны под названием ULTRA-HEPA). Это очень эффективные специальные воздушные фильтры. Эффективность этих фильтров для частиц размером 0,3 мкм лежит в пределах от 99,999 до 99,99995 %. Такие фильтры предназначены для помещений, имеющих класс чистоты 1–100.
DOP-тест. Проверка эффективности HEPA-фильтров в реальных условиях после установки.

Чистые помещения с турбулентным потоком воздуха. В таких чистых помещениях кондиционированный воздух подается через HEPA-фильтры, расположенные непосредственно в подвесном потолке. Отверстия возврата воздуха находятся на уровне пола. Этот метод очистки предназначен для помещений с классом чистоты 10 000–100 000 (рис. 1).

Чистые помещения с ламинарным потоком воздуха. В этом методе поток воздуха, протекающий с постоянной скоростью, переносит загрязняющие вещества в канал возвратного воздуха, а затем — в установку обработки воздуха. Такой метод пригоден для помещений с классом чистоты 1, 10, 100, 1000

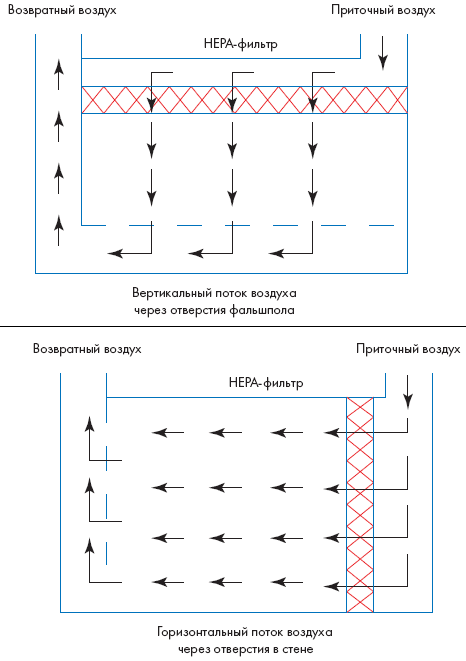

Чистые помещения с ламинарным потоком воздуха


Воздушный шлюз.На входе в чистое помещение должен находиться воздушный шлюз, обеспечивающий доступ в помещение согласно действующим правилам. Воздушный шлюз является небольшой камерой с двумя дверьми, в которую через два HEPA-фильтра подается кондиционированный воздух.
Класс чистоты помещения.В зависимости от типа производства, которое должно выполняться в чистом помещении, определяется класс чистоты этого помещения. Для классификации чистых помещений применяются различные стандарты. В настоящее время в Германии используется стандарт VDI 2083, во Франции — US 209 в AFNOR 44001, в Англии — BS 5295.

В чистом помещении все оборудование и все системы (в том числе установки обработки воздуха, воздуховоды, канальное оборудование) должны иметь возможность чистки, замены и сервисного обслуживания.

В помещениях, в которых необходима высокая степень стерильности, используется трехступенчатая фильтрация:
  • Фильтр первой ступени. Предназначен для содержания в чистоте установки обработки воздуха, располагается во входной секции этой установки. (Класс F4-F5).
  • Фильтр второй ступени. Применяется в качестве конечного элемента для содержания в чистоте воздуховода. (Класс F7-F9).
  • Фильтр третьей ступени. Ставится на входе в чистое помещение для обеспечения гигиенических условий. (Класс Н13-Н14).
  1. Гигиеническая установка обработки воздуха должна, с одной стороны, предотвращать проникновение микроорганизмов и загрязняющих частиц в помещение, и, с другой стороны, должна исключать образование и накопление посторонних веществ в своей конструкции.
  2. Системы должны иметь высокую степень герметичности, доля воздуха, проникающего в помещение, минуя кассеты фильтров, должна быть очень мала.
  3. Другим местом в системе, связанным с возможностью проникновения микроорганизмов, являются подключение дренажа и сливная линия, выходящая из системы обработки воздуха. В этом месте должна быть установлена сифонная система с двумя изгибами, не имеющая подключения к городской канализации.
  4. Для устранения необходимости лишний раз открывать дверь в ней должен быть установлен смотровой глазок, кроме того, должна быть предусмотрена система освещения.
  5. Для предотвращения скапливания микроорганизмов и загрязняющих частиц установки обработки воздуха должны иметь очень гладкие поверхности без трещин и волнистых форм.
  6. На сочленениях панелей должны использоваться гигиенические уплотнительные элементы, предотвращающие скапливания загрязняющих веществ в этих местах и облегчающие проведение процедур сервисного обслуживания. Кроме этого, для возможности визуального контроля степени засорения фильтров должны использоваться дифференциальные манометры.
  7. Воздуховоды должны иметь гладкие поверхности и быть изготовлены из оцинкованной стали, нержавеющей стали и подобных материалов.
  8. Возможность образования конденсата устраняется правильным выбором толщины теплоизоляции. В системе воздуховодов важно наличие достаточного количества сервисных отверстий с хорошим уплотнением.
  9. Устройства измерения параметров воздушного потока должны иметь сервисные отверстия с удобным доступом. Эти устройства должны предоставлять данные о расходе воздуха и давлении в помещении, даже при засорении фильтров.

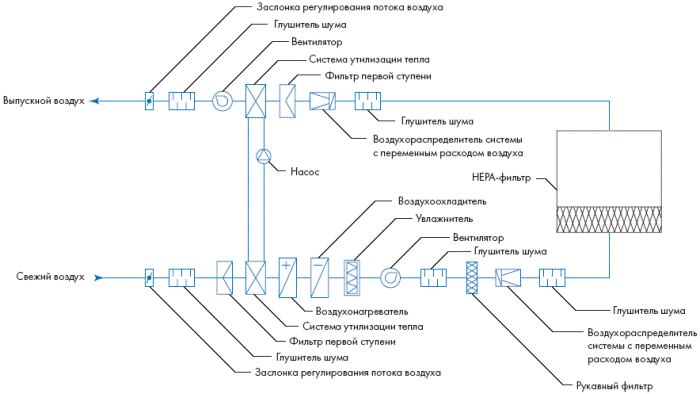

Компоненты чистого помещения

Процедуры запуска для чистых помещений.После завершения процедур испытаний и сдачи в эксплуатацию при положительных результатах этих процедур в чистом помещении может быть начата работа.

Наиболее важными испытаниями для чистого помещения являются: испытания воздуховодов на плотность, устройств обработки воздуха — на обеспечение нужного расхода, диффузоров — на обеспечение заданных значений температуры и влажности, испытания под давлением и измерения содержания частиц посторонних веществ. Применяемые для этих целей приборы должны перед испытаниями пройти повторную калибровку.

Устройства забора наружного воздуха систем обработки воздуха, вытяжные заслонки, таблички с параметрами, ярлыки фильтров и все секции системы обработки воздуха должны иметь свободный доступ и возможности визуального контроля и сервисного обслуживания.

Еще одной важной проблемой является обучение персонала чистого помещения. Обязательно использование персоналом стерильной одежды.

Так же как и для многих инженерных систем, в чистом помещении должны производиться регулярные процедуры технического обслуживания, направленные на обеспечение непрерывной работы без аварий и неполадок. Для постоянного поддержания гигиенических параметров необходимо регулярно проверять фильтры на засорение, до возникновения каких-либо неполадок в системе.

Системы подготовки воздуха для чистых помещений

Компания ИНТЕХ производит весь комплекс работ, связанных с проектированием, поставкой оборудования и материалов, а также непосредственно монтажом комплексов инженерного оборудования и систем «чистых помещений» по отоплению, вентиляции и кондиционированию с многоступенчатой, высококачественной системой фильтрации (очистки) воздуха. Используя специализированное климатическое оборудование для обслуживания чистых помещений в отраслях:

  • Фармацевтическая промышленность;
  • Микроэлектроника;
  • Медицина;
  • Биотехнологии;
  • Лаборатории и научные исследования;
  • Авиационная и космическая промышленность;
  • Медицинская промышленность;
  • Пищевая промышленность;
  • Оптика.

Классы чистоты

Класс чистоты помещения – это четко регламентированные требования по уровню содержания в воздухе различного рода примесей и частиц. Классы чистоты различаются по количеству колониеобразующих бактерий на единицу объема.

На примере чистых помещений медицинских учреждений - установлены 3 класса чистоты:

  1. Помещения с первым классом чистоты должны иметь самую низкую концентрацию бактерий – не более 10 бактерий / м3. К помещениям первого класса относятся операционные для трансплантаций, сложной ортопедической и сердечной хирургии, палаты интенсивной и ожоговой терапии, терапии лейкемии;
  2. Ко второму классу чистоты относятся помещения с низким уровнем микробной обсемененности — в пределах 50–200 бакт/м3. Это операционные для проведения срочных операций, помещения операционных блоков (включая коридоры), родильные, предродовые палаты, палаты для недоношенных и травмированных детей;
  3. Помещения третьего класса имеют концентрацию бактерий 200–500 шт/м3. Это палаты интенсивной терапии для людей с заболеваниями сердца, новорожденных, стерилизационные, детские перевязочные и процедурные комнаты.

Задача климатической системы для «Чистых помещений»

Технологические требования к системам вентиляции и кондиционирования воздуха для «чистых помещений» заключаются в следующем:

  • Уменьшение распространения болезнетворных микроорганизмов, что подразумевает отвод загрязнителей воздуха, подачу чистого воздуха, ограждение помещения от микробов и микрочастиц, содержащихся в воздухе, а также предотвращение поступления воздуха из соседних менее «чистых» помещений;
  • Контроль требуемых параметров воздуха: температуры, влажности, подвижности, а также концентрации вредных примесей, не превышающих ПДК;
  • Исключение возникновения и накопления статического электричества для предотвращения связанного с этим риска взрыва.

Решение задач

Задача обеспечения чистоты в помещении наиболее эффективно решается на основе всестороннего подхода, учитывающего как специфические черты каждого конкретного помещения (объемно-планировочные характеристики, технологическое назначение, предъявляемые требования по чистоте и климатическим параметрам), так и особенности, характеризующие помещение как элемент совокупности помещений. Это положение находит отражение в создании комплексов чистых помещений, основными принципами проектирования которых являются:

  • обеспечение требуемого расчетного воздухообмена;
  • подготовка приточного воздуха с требуемыми параметрами по влажности, температуре и микробиологической чистоте;
  • рациональная организация перетоков воздуха из более чистых модулей в менее чистые;
  • распределение воздуха в модулях с организацией заданного направления его движения, учитывающего особенности помещения и технологического процесса;
  • высокоэффективную очистку внутреннего воздуха.

Конструктивное исполнение комплекса определяется конкретным назначением чистых помещений, их конфигурацией и размерами, действующими нормативными требованиями к воздушной среде. В общем виде предлагаемые ИНТЕХ комплексы выполняются по модульному принципу и включают в себя следующие функциональные системы и элементы:

  • систему подготовки, обеззараживания и распределения воздуха;
  • систему управления микроклиматом помещений.
