Приточно-вытяжная система вентиляции

Приточно-вытяжную систему вентиляции по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на приточно-вытяжную вентиляцию, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

Приточно-вытяжная вентиляция

Эффект от работы вентиляции часто не столь очевиден, как от работы кондиционеров. Основное ее назначение - удаление вредных веществ, избытков тепла, влаги и поддержание нормального газового состава в обслуживаемом помещении. Кондиционеры успешно справляются с задачей поддержания требуемой температуры и влажности воздуха, при небольшой концентрации примесей – эффективно очищают его, но, без притока свежего воздуха при помощи систем вентиляции, не могут поддерживать требуемый баланс содержания кислорода и углекислого газа в воздухе.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Система вентиляции - это комплекс агрегатов и устройств, создающих регулируемый воздухообмен в помещении.

Видов вентиляции и признаков классификации существует великое множество.

Но в любом случае имеются общие признаки:

  1. Чаще всего имеется в виду вентиляция с механическим побуждением, то есть система оборудования, воздуховодов и комплектующих, которая способна перемещать воздух на значительные расстояния и обрабатывать его (как правило, речь идет об очистке, увлажнении, осушении, охлаждении и подогреве воздуха);
  2. Основная задача вентиляции - обеспечение необходимой кратности воздухообмена, создание воздушных потоков и обработка воздуха - задачи дополнительные;
  3. При всем многообразии вентиляционных систем число устройств и оборудования, которые они содержат, невелико: приточно-вытяжные агрегаты, раздача воздуха осуществляется по вентиляционным каналам (воздуховодам), вентиляторы и т.д.;
  4. Правильно спроектированная система, как правило, тесно связана с естественной вентиляцией здания, и использует его особенности;
  5. Принципиальные схемы систем вентиляции для зданий и помещений аналогичного назначения, как правило, очень похожи. В отличие от систем отопления и кондиционирования, в системах вентиляции меньше "свободы выбора", и для конкретного помещения обычно существует не более двух-трех оптимальных решений (не беря в расчет оборудование и устройства различных производителей);
  6. Такие системы редко работают "в одиночку", особенно если это большая система для целого здания. Чем больше сама система вентиляции, тем чаще ее совмещают с системами воздушного отопления и системами кондиционирования воздуха.

​Физическая основа вентсистемы

Приточно-вытяжная вентиляционная система являет собой многофункциональный комплекс сверхбыстрой обработки газовоздушной смеси. Хоть это и система принудительной транспортировки газа, но в её основе лежат вполне объяснимые физические процессы.

Конвекция в комнате

Само слово «вентиляция» тесно связано с понятием конвекции. Она является одним из ключевых элементов при перемещении воздушных масс.

Конвекция — явление циркуляции тепловой энергией между холодными и теплыми потоками газа. Существует естественная и принудительная конвекция.

Немного школьной физики для понимания сути происходящего. Температура в комнате определяется температурой воздуха. Переносчиками тепловой энергии являются молекулы.

Воздух — многомолекулярная газовая смесь, которая состоит из азота (78%), кислорода (21%) и остальных примесей (1%).

Находясь в замкнутом пространстве (помещении), имеем неоднородность температуры относительно высоты. Это связано с неоднородность концентрации молекул.

Учитывая равномерность давления газа в замкнутом пространстве (помещении), согласно основного уравнения молекулярно-кинетической теории: давление пропорционально произведению концентрации молекул на их среднюю температуру.

Если давление везде одинаково, тогда произведение концентрации молекул на температуру в верхней части комнаты будет эквивалентна такому же произведению концентрации на температуру:

p=nkT, nверх*Tверх=nниз*Tниз, nверх/nниз=Tниз/Tверх

Чем ниже температура, тем больше концентрация молекул, а значит и больше общая масса газа. Поэтому говорят, что тёплый воздух «легче», а холодный — «тяжелее».

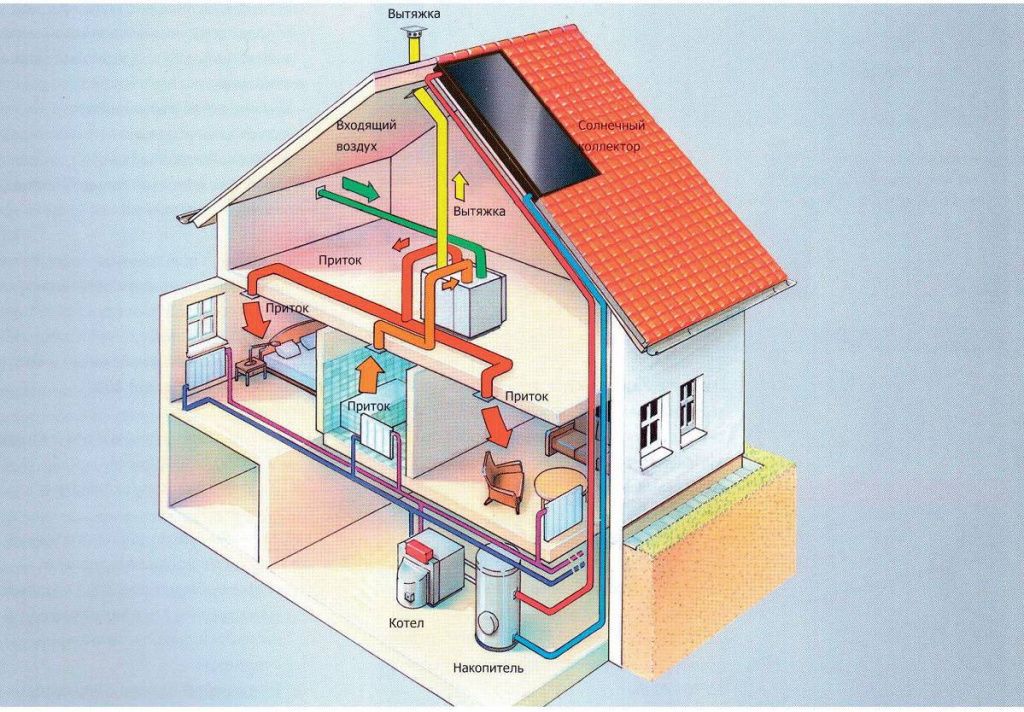

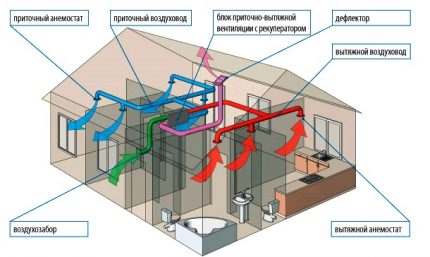

Схема приточно вытяжной вентиляции

В связи с вышеизложенным становится ясно почему подача (приток) воздуха обычно оборудуется снизу помещения, а отвод (вытяжка) — сверху. Это есть аксиома! Которую требуется учитывать во время проектирования системы вентиляции.

Обеспечение воздухообмена

Задачу поддержания качества воздуха в помещении вентиляции решает постоянно меняя воздух в помещении. В этом ее основное отличие от системы кондиционирования, которая ориентирована на обработку имеющегося в помещении воздуха. Основной показатель воздухообмена - кратность воздухообмена. Это отношение объема подаваемого в течение 1 часа в помещение воздуха к объему воздуха в помещении. Нормативная кратность воздухообмена регламентируется Строительными Нормами и Правилами (СНиП), и ведомственными нормами (ВСН).

Виды вентиляционных систем

Вентиляция помещения бывает нескольких видов:

  1. Естественная – так называемая вентиляция с естественным побуждением. Функционирует за счет разницы температуры и давления внутри и снаружи помещения.
  2. Принудительная — приток и отток воздушных масс происходит за счет механических приборов (вентиляторов).
  3. Комбинированная – только приток или отток воздушных масс происходит за счет механических приборов (вентиляторов).
Приточно-вытяжная вентиляция

Принцип действия естественного типа вентиляции представляет собой приток чистого воздушного потока и отток уже загрязненного и насыщенного углекислым газом воздуха без использования механических средств. Поступление нового воздуха осуществляется через окна, форточки и открытые двери балкона. Вытяжка отработанного — через вентлюки, расположенные в санузлах, кухне и кладовках.

В небольших жилых помещениях естественной вентиляции вполне достаточно. Для многокомнатной квартиры или загородного 2- или 3-этажного дома потребуется установка принудительной приточно-вытяжной вентиляционной системы.

Чтобы понять, нужно ли модифицировать естественную вентиляцию, необходимо обратить внимание на определенные показатели наличия плохого воздухообмена и разобраться, что требуется усилить — приток или отток воздуха. Часто необходимо сделать принудительным как поступление воздуха, так и его вытяжку.

Существует несколько признаков, свидетельствующих о том, что в квартире недостаточно хорошо функционирует вентиляция:

  • повышенная влажность в летний период
  • низкая влажность в зимнее время года
  • на кухне, в санузле появляется плесень на стенах
  • чувствуется постоянная духота
  • воздух имеет запах пищи или канализационных стоков

Если обнаружены хотя бы несколько из вышеперечисленных факторов, то установка принудительной системы вентиляции является обязательной для данного помещения. Она поможет избавиться от различных заболеваний дыхательной системы всех жильцов дома или квартиры, наличия повышенного уровня углекислого газа, скопления неприятных запахов, развития патогенных микроорганизмов.

Достоинства принудительной (механической) приточно-вытяжной системы вентиляции:

  1. Качественная фильтрация воздуха.
  2. Увлажнение и ионизация частиц.
  3. Процесс как подогрева, так и охлаждения воздуха.

Оборудование для вентиляционной системы

Существует несколько способов организации эффективной системы воздухообмена в квартире или частном доме. Они различаются между собой:

  • по трудоемкости установки – самостоятельный монтаж или с привлечением сторонних специалистов;
  • по финансовым вложениям;
  • по соотношению положительных и отрицательных моментов в устройстве принудительной вентиляции – улучшения циркуляции воздуха всего помещения, но при этом дополнительные расходы энергии, сложность монтажа, уровень эффективности и т.д.;
  • по охвату — местные (локальные) системы вентиляции для определенного помещения или централизованные, с системой воздуховодов, объединенных центральной вентшахтой.

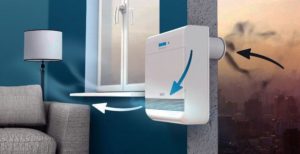

Проветриватель - элемент принудительной приточно-вытяжной вентиляции

Оконные и канальные вентиляторы

Самым простым решением проблемы усиления вентиляции будет использование специальных вентиляторов, нагнетающих и вытягивающих воздух. Различают 2 типа подобных устройств: оконные (форточные) и канальные вентиляторы.

Чаще всего вентилятор для усиления притока воздуха устанавливается в проём форточки на кухне, дальних комнатах большой площади, а так же спальнях. Канальные монтируются в вентлюки уже существующей вытяжной вентиляции.

Есть свои минусы данной схемы вентиляции:

  1. Сложно самостоятельно подобрать необходимый по мощности вентилятор.
  2. Размер форточки и вытяжных люков ограничивают в выборе вентилирующего прибора, так как уже имеют определенные размер и форму.
  3. Есть угроза, что система механической вентиляции окажется малоэффективной и не сможет на сто процентов избавить от последствий плохо функционирующей вентиляции данного жилого помещения.
  4. Не стоит забывать о том, что воздух с улицы нагнетается той температуры и влажности, какой имеется в наличии на данный момент. Соответственно, зимой это будет холодный воздух, а летом горячий. Данный факт повлечет увеличение расходов на отопление (охлаждение) вентилируемого помещения.

Более сложный по установке способ решения проблемы с общеобменной вентиляцией будет установка в стены, отделяющие комнаты от улицы, проветривателей.

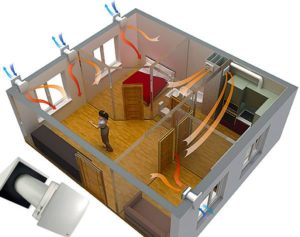

Стенные проветриватели

Проветриватели, как специальные устройства для дополнительного притока воздуха, бывают нескольких видов:

  1. Пассивные проветриватели — усиливают естественный приток воздуха в комнаты. Представляют собой специальное отверстие в стене, декорированное жалюзями (для регулирования потока воздуха), либо просто решетками (для ограждения от проникновения мусора или насекомых внутрь помещения).
  2. Клапаны — при полном закрытии не пропускают воздух. При открытии позволяют более точно регулировать силу потока воздушной массы и движение воздуха в комнате за счет расположенных сбоку отверстий клапана (воздух успевает согреться и не создается сквозняка).
  3. Принудительные проветриватели работают за счет реверсивных вентиляторов, что дает возможность организовать приточно-вытяжную вентиляцию только жилых комнат. Часть вентиляторов будет нагонять воздух с улицы, а остальные работать на вытягивание использованного воздуха. При хорошо закрытых дверях между жилыми и техническими помещениями данная система позволяет избежать попадания неприятных запахов из кухни или санузла в остальные комнаты.

Недостаток проветривателей заключается в невозможности регулировать температуру поступающего воздуха, даже если располагать их в непосредственной близости от радиаторов. Поэтому стоит обратить внимание на организацию вентиляции дома при помощи специальной приточной установки.

Принудительная приточная установка

Приточная установка монтируется в комплекте с вентканалами для принудительного нагнетания чистого воздуха. Устанавливается прибор на лоджии квартиры либо в подсобном помещении дома. Обычно установка снабжена системой фильтров. Корпус аппарата не позволяет шуму вентилятора беспокоить жильцов, а встроенный калорифер регулирует температуру поступающего воздуха. Более дорогие приточные установки не только подогревают и очищают воздух, но и снабжены специальными обеззараживателями и ионизаторами, что немаловажно для комфортного проживания. Отток воздуха может происходить как принудительно, так и естественно через вытяжные люки центральной вентшахты.

Приточная вентиляторная установка — это значительные финансовые расходы.  Из-за дополнительного монтажа воздуховодов её монтирование возможно только на начальном этапе строительства, либо во время капитального ремонта дома. Выбор приточной установки, как и ее монтаж, требует точного расчета следующих параметров:

  • мощности самой установки
  • сечения и формы воздуховодов
  • грамотной схемы приточной вентиляции

Главными минусами данного устройства является дополнительный расход электроэнергии, а также сложность регулировки необходимой температуры поступающего воздуха, так как не все установки имеют встроенный калорифер.
Если необходимо иметь прибор, целиком обеспечивающий полноценный контроль циркуляции воздушных масс внутри помещения с большим количеством комнат, то стоит задуматься о монтаже приточно-вытяжной системы вентилирования с рекуперацией воздуха.

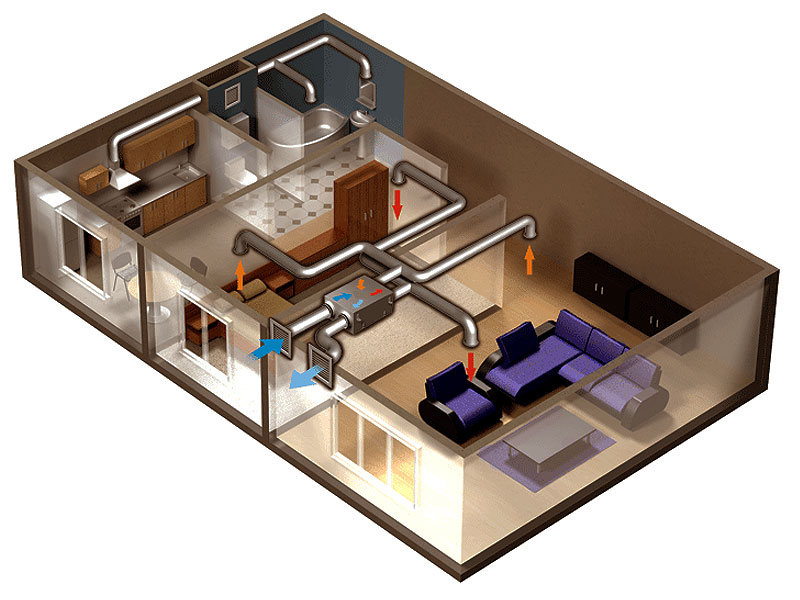

Принудительная приточная установка

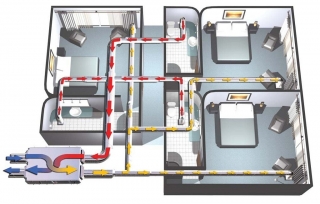

Приточно-вытяжная установка с функцией рекуперации воздуха

Рассмотренная выше установка хорошо проводит воздухообмен, но и теплый воздух очень быстро покидает вентилируемое помещение. Избавиться от данного негативного момента позволяет система рекуперации воздуха.

Устройство системы рекуперации приточно-вытяжной установки заключается в наличии следующих деталей:

  1. Блока, объединяющего два потока с входящим и выходящим воздухом
  2. Камеры рекуперации
  3. Вентиляторов для принудительной циркуляции двух потоков воздуха
  4. Фильтров очистки на входе и выходе блока системы
  5. Калорифера для дополнительного подогрева приточного воздуха.

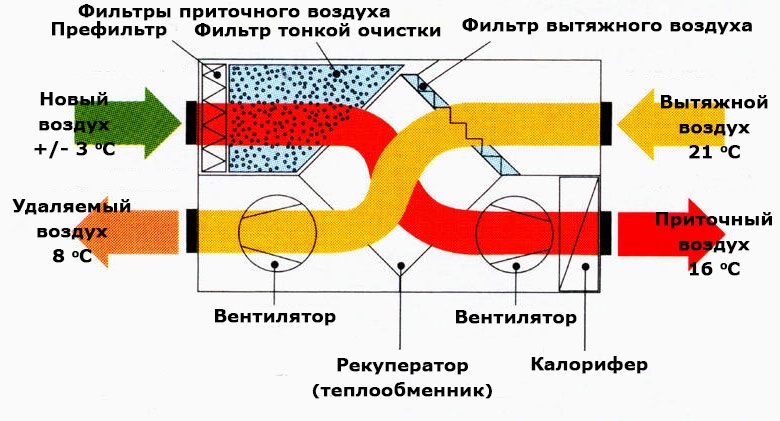

Принцип работы рекуператора

Принцип действия основного блока данной системы заключается в том, что внутри камеры рекуперации происходит процесс, позволяющий забрать часть тепла у выходящего воздушного потока и насытить им свежий воздух из люка притока. При этом процессе все запахи выводятся наружу (то есть забирается только тепло). Данный механизм позволяет существенно экономить на отоплении жилых помещений, что важно в частных домах с несколькими этажами.

Схема монтажа рассмотренной системы имеет в два раза больше воздуховодов, так как в одни подается чистый воздух, а через другие вытягивается уже отработанный.

Самым оптимальным по эффективности решением проблемы с общеобменной вентиляцией является установка приточно-вытяжной вентиляции с рекуперацией воздуха. Даже затраты на приобретение и монтаж всех деталей системы окупятся за небольшой промежуток времени. Расходы энергии на обогрев жилого помещения уменьшаться вдвое, а чистый воздух будет способствовать комфортному проживанию в доме или квартире. Приобретая систему данного типа, необходимо позаботится о наличии в ее составе автоматики для контроля температуры и системы оповещения при проблемах с вентиляторами или фильтрами, для более независимого функционирования системы вентиляции.

Особенности естественной приточно-вытяжной вентиляции

В отличие от конструкций с искусственной генерацией, системы естественной вентиляции используют существующие воздушные потоки из жилых комнат к кухне и санузлу. Движение происходит по коридорам, которые выступают проточными пространствами. Обустроить такую вентиляцию можно даже внутри домов с нестандартной планировкой.

вытяжная система вентиляции

Главный вентиляционный узел размещают на верхней центральной части дома. При прокладке труб учитывают, что чистый воздух должен поступать внутрь жилых комнат, а выводиться через подсобные помещения и кухню. Приточные воздуховоды располагают на границе жилых комнат, а вытяжные элементы внутри подсобки, санузла, кухни.

Диффузоры (наружная часть воздуховода) изготавливают из пластмассы, тонкого листового металла. Они выполняют роль распределителя чистого воздуха и вывод отработанного. Внешний выход трубопровода размещают выше, чем устроена крыша. Это предотвращает вторичный забор отработанной массы.

Особенности принудительной приточно-вытяжной вентиляции

Функционирование этой системы основано на взаимодействии с двумя различными воздушными потоками, которые проводятся через установленные воздуховоды. В зависимости от мощности и пропускной способности задействованных механизмов обрабатывается заданный объем воздушных масс.

Все рабочие узлы и оборудование располагаются внутри единого корпуса, который можно собирать в любом удобном месте: на наружной стене, чердаке или мансарде.

приточно вытяжная система вентиляции

В зависимости от дополнительного оборудования, приточно-вытяжная вентиляция может выполнять следующие функции:

  • повышение влажности воздуха;
  • насыщение ионами;
  • охлаждение либо нагрев воздушной массы;
  • очищение, фильтрация, устранение вредных микроорганизмов.

Современная приточно вытяжная система вентиляции в составе модуля имеет рекуператор – теплообменную камеру, где встречающиеся потоки воздуха обмениваются энергией. У нагретого выходящего воздуха отбирается тепло и отдается поступающему воздуху (или наоборот, если летом в помещении работает кондиционер).

приточно вытяжная вентиляция

Цикл работы вентиляции с двумя контурами и рекуператором состоит из следующих этапов:

  1. теплый воздух из помещения проводится через рекуператор, нагревая установленный в нем теплообменник;
  2. «отработанный» воздух удаляется наружу;
  3. осуществляется забор чистого прохладного воздуха извне и проводится через нагретый теплообменник рекуператора, отбирая у него тепло;
  4. свежий нагретый воздух подается в помещение.

Для расширения функционала конструкцию дополняют фильтр-системами, автоматическими таймерами, блоками контроля, поддонами для сбора конденсата, блоками управления, датчиками, шумоглушителями.

монтаж приточно вытяжной вентиляции

Главными принципами работы вентиляции такого типа является экономичность и результативность. К основным преимуществам относят:

  • простой монтаж и обслуживание приточно-вытяжной вентиляции;

  • качественную очистку входных воздушных масс;

  • целостность блоков;

  • модульность конструкции.

Расчет и стоимость

Проект вентиляции здания, склада или любого другого помещения должен быть составлен на основании точного расчета. Расчет системы вентиляции - это сложная многоступенчатая задача. в него включают подбор вентиляционного оборудования, расчет параметров будущей системы, выбор конфигурации вентиляционной сети.

Стоимость системы приточно-вытяжной вентиляции, включая цену оборудования, инсталляционных и расходных материалов, монтажных и пусконаладочных работ, рассчитывается индивидуально для каждого проекта. В зависимости от типа помещения, применяемого технического решения и требований к будущей системе инженеры - проектировщики определяют основные технические характеристики оборудования и воздухопроводной сети. В каждом конкретном случае необходимо учитывать не только положения норм и стандартов, но и учитывать технико-экономические факторы, которые существенным образом влияют на выбор технического решения, типа и марки оборудования и применяемых материалов.
