Прямоугольные и круглые воздуховоды: сравнение и критерии выбора
Выбор между прямоугольными и круглыми воздуховодами — одна из ключевых инженерных задач при проектировании и монтаже систем вентиляции. От правильного решения зависит эффективность воздухообмена, удобство монтажа, стоимость и эксплуатационные характеристики системы. Материал будет полезен проектировщикам, инженерам, специалистам по эксплуатации и заказчикам, которым важно понимать, как конструктивные особенности воздуховодов влияют на итоговое решение.
Нормативные требования и стандарты
Изготовление и применение воздуховодов регулируется рядом нормативных документов, в том числе:
- ГОСТ 24866-2014 «Воздуховоды и фасонные части из тонколистовой стали для вентиляционных систем. Общие технические условия»
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003)
- ТУ 36-736-93 «Воздуховоды вентиляционные металлические»
- ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей»
При проектировании систем вентиляции важно учитывать требования к материалам, размерам, способам соединения и изоляции воздуховодов, а также особенности эксплуатации в зависимости от назначения объекта.
Круглые и прямоугольные воздуховоды: конструктивные отличия
Круглые воздуховоды изготавливаются преимущественно из оцинкованной стали методом спирально-навивной или продольной сварки. Прямоугольные — из листовой стали с последующей сборкой на фланцах или с помощью соединительных профилей. Оба типа имеют стандартные размеры, определяемые нормативами.
- Круглые воздуховоды обеспечивают минимальное аэродинамическое сопротивление, что снижает энергозатраты на перемещение воздуха. Их поверхность на 10–15% меньше по сравнению с прямоугольными аналогами при равном сечении, что уменьшает расход материалов и изоляции.
- Прямоугольные воздуховоды применяются, когда монтаж в ограниченном пространстве требует минимальной высоты или ширины канала, например, в подшивных потолках или инженерных шахтах с жёсткими габаритными ограничениями.
Сравнение по основным параметрам
| Параметр | Круглый воздуховод | Прямоугольный воздуховод |
|---|---|---|
| Аэродинамика | Минимальные потери давления, высокая эффективность | Потери выше, особенно при большом соотношении сторон |
| Монтаж | Требует меньше пространства, удобен для длинных трасс | Удобен при ограниченной высоте, но требует учёта фланцев и монтажной зоны |
| Изоляция | Меньший расход изоляции, проще обеспечить герметичность | Расход изоляции выше, сложнее обеспечить равномерность |
| Стоимость изготовления | Часто ниже при стандартных размерах | Выше при большом периметре, особенно >1600 мм |
| Жёсткость | Высокая при стандартных диаметрах | Требуются дополнительные элементы жёсткости при большом соотношении сторон |
| Гибкость применения | Ограничена при необходимости минимальной высоты | Позволяет вписаться в сложные архитектурные решения |
Практические сценарии применения
- Офисные здания и торговые центры: В проектах с подвесными потолками часто используют прямоугольные воздуховоды для минимизации высоты инженерных коммуникаций. Однако, при достаточном пространстве предпочтительнее круглые каналы из-за меньших потерь давления и более простого монтажа. Подробнее о особенностях вентиляции торговых объектов.
- Промышленные помещения: Для больших объёмов воздуха и протяжённых трасс оптимальны круглые воздуховоды, так как они позволяют снизить энергозатраты на вентиляцию. При необходимости размещения в ограниченных шахтах используют прямоугольные каналы.
- Жилые здания и квартиры: В типовых проектах вентиляции жилых домов чаще применяют круглые воздуховоды небольшого диаметра, что упрощает монтаж и обслуживание. Подробнее о вентиляции в многоквартирных домах.
- Рестораны и кухни: При проектировании вытяжных систем для кухонь важна компактность и возможность интеграции в интерьер — здесь часто комбинируют оба типа воздуховодов в зависимости от архитектурных ограничений.
Типовые ошибки и заблуждения
- Ошибка: Выбор прямоугольного воздуховода только из-за ограниченной высоты, без учёта монтажной зоны под фланцы.
Последствия: Недостаток пространства для монтажа, увеличение трудозатрат.
Как правильно: На этапе проектирования учитывать не только размеры канала, но и требования к монтажу и соединениям. - Ошибка: Использование прямоугольных каналов большого периметра без дополнительных элементов жёсткости.
Последствия: Деформация, вибрация, появление «хлопающих» участков.
Как правильно: При соотношении сторон более 1:3 предусматривать стойки жёсткости и выбирать оптимальную длину секций. - Ошибка: Пренебрежение аэродинамическими расчётами при замене типа воздуховода.
Последствия: Повышенные потери давления, неравномерный воздухообмен.
Как правильно: Выполнять аэродинамический расчёт при каждом изменении конфигурации системы. Подробнее о аэродинамических расчетах вентиляции.
Ограничения и когда требуется инженерный расчёт
Типовые рекомендации по выбору воздуховодов применимы только при стандартных условиях и небольших объёмах перемещаемого воздуха. В случаях, когда:
- Проектируется система для помещений с особыми требованиями к шуму, пожарной безопасности или энергоэффективности;
- Необходимо интегрировать вентиляцию в сложные архитектурные решения;
- Требуется согласование с другими инженерными системами;
— необходим профессиональный инженерный расчёт и разработка проекта. Проектирование систем вентиляции включает подбор оптимального типа воздуховодов, расчет аэродинамики, подбор оборудования и согласование решений с требованиями нормативов.
Пример замены прямоугольных воздуховодов на круглые

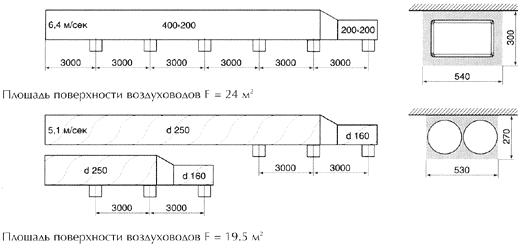

На практике часто возникает задача оптимизации существующей системы вентиляции. Например, при реконструкции офисного здания прямоугольные воздуховоды были заменены на круглые с ниппельным соединением. Это позволило уменьшить занимаемое пространство, снизить расход изоляции и упростить монтаж. На схеме ниже показан типовой пример такой замены:
Ответы на вопросы по выбору воздуховодов
- По какому региону вы работаете?
Инженеры «ИНТЕХ» выезжают на объекты в Москве и Московской области для сбора исходных данных, обследования и согласования технических решений. - Как сделать заказ на расчет или проект воздуховодов?
Позвоните по телефону +7 (495) 146-67-66 или напишите на mail@air-ventilation.ru — специалисты «ИНТЕХ» уточнят исходные данные и предложат оптимальное решение. - В каких случаях лучше использовать круглые воздуховоды?
Круглые воздуховоды предпочтительны при необходимости минимальных потерь давления, простого монтажа и экономии пространства, если нет жёстких ограничений по высоте или ширине трассы. - Когда оправдан выбор прямоугольных воздуховодов?
Прямоугольные воздуховоды применяют при ограниченной высоте перекрытий, в подшивных потолках, а также при необходимости вписать систему в архитектурные особенности здания. - Как влияет форма воздуховода на уровень шума?
Круглые воздуховоды, как правило, создают меньше шума за счёт равномерного распределения потока и отсутствия резких углов. Для объектов с повышенными требованиями к акустике рекомендуется использовать шумоглушители. - Можно ли заменить прямоугольный воздуховод на несколько круглых?
В ряде случаев это возможно и даже эффективно, особенно при необходимости уменьшить высоту трассы. Однако требуется перерасчёт аэродинамики и согласование с проектом. - Какова ориентировочная стоимость изготовления воздуховодов?
Стоимость зависит от материала, сечения, длины и сложности монтажа. Для предварительной оценки можно ознакомиться с прайс-листом на монтаж вентиляции. - Какие материалы используются для изготовления воздуховодов?
Наиболее распространены оцинкованная сталь, алюминий, нержавеющая сталь и, для некоторых задач, пластиковые воздуховоды. Выбор материала зависит от требований к прочности, коррозионной стойкости и стоимости. - Какой максимальной длины могут быть прямые участки воздуховодов?
Для круглых воздуховодов обычно заказывают секции длиной 4–6 метров, что снижает количество соединений и потенциальных утечек. Для прямоугольных — длина секций ограничивается требованиями к жёсткости и удобству транспортировки. - Как обеспечивается герметичность соединений?
Для круглых воздуховодов часто применяют ниппельные соединения с уплотнителями, для прямоугольных — фланцевые соединения с прокладками. Важно соблюдать требования к монтажу и контролировать качество стыков.
