Аэродинамический расчет системы вентиляции
Инженеры «ИНТЕХ» выполняют аэродинамический расчет систем вентиляции и кондиционирования для промышленных, коммерческих и жилых объектов в Москве и Московской области. Проектирование основано на анализе исходных данных, расчетах потерь давления, подборе оборудования и интеграции вентиляции с другими инженерными системами здания. Особое внимание уделяется учету эксплуатационных режимов, технологических ограничений и требований к микроклимату.
- Анализ архитектурных и технологических планов объекта
- Расчет аэродинамических и гидравлических характеристик сети
- Определение потерь давления и подбор оборудования по рабочей точке
- Интеграция вентиляции с системами отопления, кондиционирования и автоматизации
- Подготовка расчетной и проектной документации для реализации
Отправьте данные для расчета
Для получения индивидуального аэродинамического расчета системы вентиляции и подбора оборудования отправьте исходные данные (планы помещений, требования по воздухообмену, особенности объекта) на mail@air-ventilation.ru или через форму. Инженеры «ИНТЕХ» проанализируют задачу, предложат оптимальные решения и предоставят расчет с пояснениями.
Стоимость аэродинамического расчета системы вентиляции
Точная стоимость определяется после анализа исходных данных и требований к проекту. Ниже приведены ориентировочные цены для типовых объектов:
| Тип объекта | Объем работ | Ориентировочная стоимость, руб. |
|---|---|---|
| Офис до 500 м² | Полный расчет сети | от 18 000 |
| Производственное помещение до 1000 м² | Расчет с подбором оборудования | от 28 000 |
| Торговый зал до 1500 м² | Расчет с учетом специфики объекта | от 32 000 |
| Жилой дом (коттедж) | Расчет приточно-вытяжной системы | от 14 000 |
Для получения точного расчета стоимости отправьте заявку с исходными данными. Прайс-лист на проектные работы доступен на отдельной странице.
Зачем нужен аэродинамический расчет вентиляции: практические задачи
- Определение реальных потерь давления на всех участках системы — позволяет корректно подобрать вентилятор и избежать недогрузки или перегрузки оборудования.
- Снижение энергопотребления за счет оптимизации сечений воздуховодов и минимизации местных сопротивлений.
- Обеспечение требуемого воздухообмена в помещениях с учетом нормативных требований и особенностей технологических процессов.
- Снижение шума и повышение комфорта за счет правильного подбора шумоглушителей и скорости движения воздуха.
- Снижение риска преждевременного выхода из строя оборудования, связанного с некорректным расчетом сети.
- Возможность интеграции вентиляции с другими инженерными системами (отопление, кондиционирование, автоматика).
Инженерная логика аэродинамического расчета
Аэродинамический расчет — это комплексная инженерная процедура, направленная на определение потерь давления в системе вентиляции и подбор оборудования, способного обеспечить требуемый расход воздуха. В практике проектирования расчет проводится поэтапно, с учетом характеристик каждого элемента сети и сценариев эксплуатации. При необходимости также выполняется гидравлический расчет вентиляции для систем с перемещением жидкостей.
Подробнее о принципах проектирования и подборе оборудования для различных типов систем можно узнать на странице о вентиляции.
Основные элементы системы вентиляции
- Защитная наружная решетка
- Обратный клапан
- Фильтр
- Подогреватель воздуха
- Вентилятор
- Шумоглушитель
- Сеть воздуховодов
- Приточно-вытяжные решетки
Задачи оборудования системы вентиляции
- Забор и подача свежего воздуха с улицы
- Очистка воздуха от пыли и других загрязнений
- Подогрев или охлаждение воздуха в зависимости от сезона
- Снижение уровня шума
- Распределение подготовленного воздуха по помещениям
- Удаление отработанного воздуха наружу
Ключевые параметры аэродинамического расчета
- Рабочее тело: воздух (или иной газ), характеризуется плотностью, динамической и кинематической вязкостью. Эти параметры зависят от температуры и влажности.
- Скорость движения воздуха: определяется расходом и сечением воздуховода. На разных участках сети скорость может отличаться.
- Местные сопротивления: создаются каждым элементом системы (решетки, фильтры, повороты, тройники и др.), характеризуются коэффициентом местного сопротивления.
- Потери давления: суммарное сопротивление, которое должен преодолеть вентилятор для обеспечения требуемого расхода воздуха.
Связь между этими параметрами описывается формулой:
ΔP = ξ·ρ·v²/2
Где ΔP — потеря давления, ξ — коэффициент местного сопротивления, ρ — плотность воздуха, v — скорость движения.
Причинно-следственные связи в расчетах
На практике, если не учесть реальные потери давления, вентилятор может быть подобран с избыточной или недостаточной производительностью. Например, производители часто указывают максимальный расход вентилятора при нулевом сопротивлении сети, что не отражает реальных условий эксплуатации. В реальной системе сопротивление всегда присутствует, и фактический расход будет ниже паспортного. Поэтому корректный расчет необходим для выбора оборудования, соответствующего условиям объекта.
В инженерной практике встречаются ситуации, когда неучтенные местные сопротивления (например, сложная конфигурация тройников или нестандартные фильтры) приводят к ошибкам в подборе оборудования. Это может вызвать неравномерное распределение воздуха, шум, повышенное энергопотребление и даже выход из строя вентиляторов.
Пример сценария: расчет для производственного цеха
В производственном помещении с несколькими технологическими зонами требуется обеспечить разный воздухообмен. При аэродинамическом расчете учитываются длина и конфигурация воздуховодов, количество поворотов, фильтров и шумоглушителей. Итоговая сумма потерь давления позволяет подобрать вентилятор с характеристиками, соответствующими реальным условиям эксплуатации. Такой подход минимизирует риски недообеспечения воздухообмена и избыточного энергопотребления.
Для более глубокого понимания методики расчета потерь давления в воздуховодах рекомендуем ознакомиться с подробной статьей о расчетах потерь давления.
Как строится процесс аэродинамического расчета
- Сбор исходных данных: архитектурные планы, требования по воздухообмену, технологические особенности объекта.

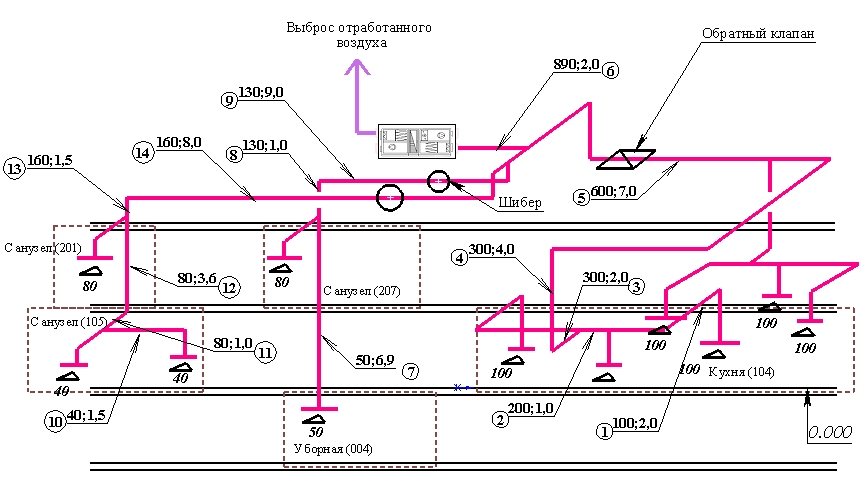

- Схематическое построение сети воздуховодов с учетом всех элементов (фильтры, клапаны, шумоглушители, тройники и др.).
- Расчет скоростей движения воздуха на каждом участке сети.
- Определение местных и линейных сопротивлений для каждого элемента и участка.
- Суммирование потерь давления по всей сети.
- Подбор вентилятора по рабочей точке (расход/напор) с учетом реальных потерь давления.
- Проверка соответствия расчетных параметров нормативным требованиям и корректировка схемы при необходимости.
- Оформление расчетной документации для передачи в проект или на монтаж.
В рамках комплексного проектирования инженерных систем аэродинамический расчет интегрируется с расчетами теплопотерь, влажности и автоматизации.
Что входит в результат аэродинамического расчета
- Расчетная схема сети с указанием всех элементов и их характеристик
- Таблица потерь давления по участкам и элементам
- Рекомендации по подбору вентиляторов, шумоглушителей, фильтров
- Пояснительная записка с обоснованием выбранных решений
- Исходные данные для интеграции с системами автоматики и диспетчеризации
- При необходимости — расчет для альтернативных сценариев эксплуатации
На этапе проектирования вентиляции для производственных помещений или административных зданий результаты расчета становятся основой для подбора оборудования и составления спецификаций.
Типы объектов, для которых выполняется аэродинамический расчет
- Офисные здания и бизнес-центры
- Производственные и складские комплексы
- Торговые центры и магазины
- Общественные здания (школы, детские сады, медицинские учреждения)
- Жилые дома и многоквартирные комплексы
- Объекты с особыми требованиями к воздухообмену (лаборатории, серверные, бассейны)
Для каждого типа объекта расчет проводится с учетом специфики технологических процессов, требований по микроклимату и нормативных документов.
Часто спрашивают по проектированию аэродинамики вентиляции
- По какому региону вы работаете?
Инженеры «ИНТЕХ» выезжают на объекты в Москве и Московской области для сбора исходных данных, обследования и согласования технических решений. Поставка оборудования возможна по всей России. - Как сделать заказ аэродинамического расчета?
Позвоните по телефону +7 (917) 587 13 30, напишите на mail@air-ventilation.ru или воспользуйтесь формой на сайте. - Какие исходные данные нужны для расчета?
Планы помещений, требования по воздухообмену, информация о технологических процессах, ограничения по размещению оборудования. - Сколько времени занимает расчет?
Для типовых объектов — от 2 до 5 рабочих дней после получения всех исходных данных. - Можно ли заказать расчет для нестандартных объектов?
Да, выполняем расчеты для лабораторий, серверных, бассейнов и других объектов с особыми требованиями. - Входит ли подбор оборудования в расчет?
Да, при необходимости подбираем вентиляторы, шумоглушители, фильтры и другие элементы системы. - Как интегрируется расчет с другими инженерными системами?
Результаты расчета используются для согласования с системами отопления, кондиционирования и автоматизации. - Можно ли получить расчет в составе комплексного проекта?
Да, аэродинамический расчет входит в состав проектирования инженерных систем под ключ. - Какова стоимость работ?
Ориентировочные цены приведены выше, точная стоимость определяется после анализа исходных данных. - В каких случаях требуется пересчет?
При изменении схемы воздуховодов, добавлении новых помещений или изменении требований по воздухообмену.
