Центральная система вентиляции
Инженерная компания «ИНТЕХ» выполняет подбор, проектирование и внедрение центральных систем вентиляции для коммерческих, административных и промышленных объектов в Москве и Московской области. Проектирование осуществляется на основании анализа исходных данных, расчёта воздухообмена, учёта тепловых и технологических нагрузок, а также требований к микроклимату и нормативных ограничений. Инженерная логика включает интеграцию вентиляции с другими инженерными системами здания, проработку эксплуатационных режимов и оценку рисков, связанных с архитектурными и эксплуатационными ограничениями.
- Анализ планировочных решений и функционального назначения помещений
- Расчёт кратности воздухообмена и тепловых нагрузок
- Подбор оборудования с учётом энергоэффективности и акустических требований
- Разработка схемы трассировки воздуховодов с учётом ограничений по размещению
- Интеграция с системами автоматизации и диспетчеризации здания
Ошибки на этапе проектирования могут привести к неравномерному распределению воздуха, повышенному уровню шума или снижению эффективности системы. Поэтому все решения принимаются с учётом эксплуатационных рисков и требований к сервисному доступу.
Подбор и расчет по исходным данным
- Площадь и высота помещений.
- Назначение зон и особенности эксплуатации.
- Планировки, архитектурные ограничения, размещение венткамер.
- Требования к микроклимату, уровню шума, энергоэффективности.
- Желаемый режим работы и интеграция с другими системами.
Инженеры «ИНТЕХ» анализируют исходные данные, рассчитывают воздухообмен, подбирают оборудование и готовят техническое решение. Для консультации отправьте информацию на mail@air-ventilation.ru или воспользуйтесь формой обратной связи.
Подробнее о системах вентиляции для различных объектов
В практике проектирования центральных систем вентиляции часто приходится учитывать ограничения по размещению венткамер, трассировке магистральных воздуховодов, требованиям к пожарной безопасности и энергоэффективности. На крупных объектах система может быть разделена на несколько независимых подсистем по функциональному назначению или по зонам пожарной защиты.

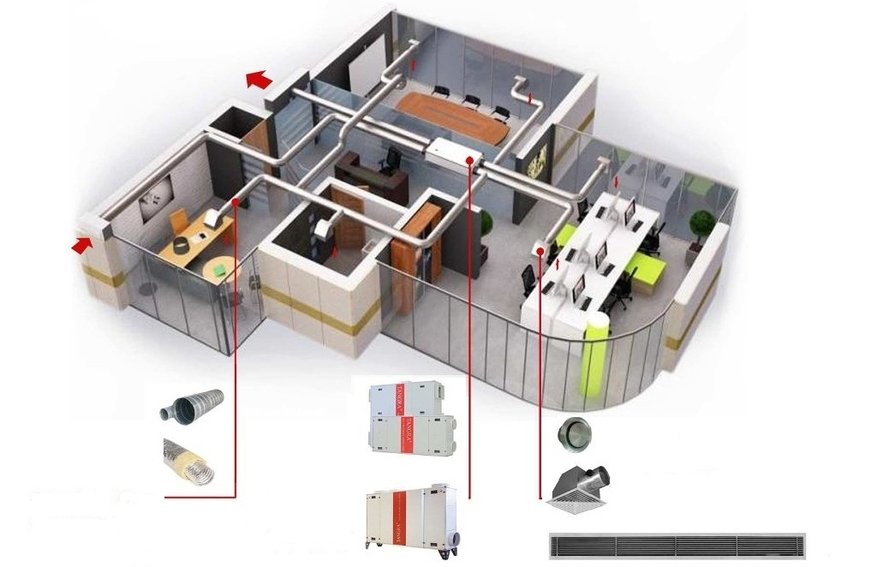

Состав и конструкция центральной системы вентиляции
- Центральные приточные или приточно-вытяжные установки, размещаемые в венткамере или на крыше здания.
- Магистральные воздуховоды (вертикальные и горизонтальные), обеспечивающие транспортировку воздуха по зданию.
- Разветвленная сеть распределительных воздуховодов внутри помещений.
- Воздухораздающие и воздухозаборные устройства, обеспечивающие равномерное распределение воздушных потоков.
Критерии выбора центральной системы вентиляции
- Площадь и высота обслуживаемых помещений.
- Назначение объекта (офис, склад, торговый центр, производственное помещение).
- Требования к кратности воздухообмена и микроклимату.
- Ограничения по размещению оборудования (венткамера, кровля, технические этажи).
- Наличие зон с разными режимами работы (например, серверные, лаборатории, зоны с повышенной влажностью).
- Требования к уровню шума и вибрации.
- Возможность интеграции с системами автоматизации и диспетчеризации здания.
- Пожарные и санитарные нормы.
- Доступность для обслуживания и ремонта.
- Бюджет и сроки реализации проекта.
Что проверяют инженеры при подборе:
Анализируют исходные данные (планы, высоты, назначения помещений), оценивают ограничения по размещению оборудования, рассчитывают требуемые объемы воздуха, учитывают режимы работы и требования нормативов, прорабатывают вопросы сервисного доступа и эксплуатации.
Сравнение типов систем вентиляции для крупных объектов
- Центральная приточная система — применяется для подачи свежего воздуха в здания с однородным режимом работы. Преимущество — простота эксплуатации и централизованный контроль. Ограничение — требуется отдельная организация вытяжки.
Не подходит, если необходима утилизация тепла или удаление загрязненного воздуха из разных зон. - Центральная приточно-вытяжная система — обеспечивает как подачу, так и удаление воздуха, часто с функцией рекуперации тепла. Применяется в офисах, торговых центрах, производственных зданиях. Преимущество — энергоэффективность, возможность поддержания баланса давления. Ограничение — более сложная трассировка воздуховодов и требования к обслуживанию.
Не подходит, если нет возможности разместить оборудование нужной мощности. - Система с рециркуляцией — часть воздуха возвращается в помещение после фильтрации и обработки. Применяется для экономии энергии, особенно в холодное время года. Ограничение — не рекомендуется для помещений с высокими требованиями к чистоте воздуха. Подробнее о системах с рециркуляцией воздуха.
Не подходит, если требуется полная замена воздуха. - Децентрализованные системы — отдельные установки на каждую зону или помещение. Применяются при сложной архитектуре или невозможности прокладки магистральных воздуховодов. Преимущество — гибкость, минимальные строительные работы. Ограничение — увеличение числа обслуживаемых агрегатов. Сравнение с децентрализованными решениями.
Не подходит, если требуется централизованный контроль и минимизация оборудования.
Выбор типа системы зависит от исходных данных, требований нормативов, условий размещения, режима работы и бюджета.
Типовые сценарии применения центральной вентиляции
- Торговый центр с переменной нагрузкой: требуется поддерживать микроклимат в зонах с разной плотностью посетителей. Инженеры рассчитывают систему с учетом пиковых нагрузок и возможности регулировки расхода воздуха. Пример расчета вентиляции для торгового центра.
- Офисное здание с серверными и переговорными: отдельные зоны требуют разного воздухообмена и температурных режимов. Проектируется система с возможностью локального регулирования и интеграцией с системой кондиционирования. Вентиляция офисных помещений.
- Производственное помещение с выделением вредных веществ: необходима организация вытяжки с локальными отсосами и фильтрацией. Инженеры подбирают оборудование с учетом специфики загрязнений и требований к очистке воздуха. Вентиляция производственных объектов.
- Жилой комплекс с подземным паркингом: требуется обеспечить воздухообмен в жилых и технических зонах, а также организовать противодымную вентиляцию. Решение включает разделение систем по назначению и резервирование оборудования.
- Бассейн или спортивный комплекс: повышенная влажность требует применения специализированных установок с осушением и антикоррозийной защитой. Вентиляция и осушение бассейнов.
Когда обращаются за подбором или расчетом системы
- Планируется строительство или реконструкция здания с большой площадью — требуется расчет воздухообмена и подбор оборудования.
- Есть зоны с разными требованиями к микроклимату — нужен проект с разделением по функционалу.
- Ограничения по размещению оборудования или трассировке воздуховодов — требуется инженерная проработка вариантов.
- Необходимо снизить эксплуатационные расходы — рассматривается внедрение рекуперации и автоматизации.
- Требуется интеграция вентиляции с системами кондиционирования или отопления.
- Возникают проблемы с шумом или неравномерным распределением воздуха — требуется аудит и корректировка системы.
- Планируется модернизация или расширение существующей системы вентиляции.
- Требуется подготовить проектную документацию для согласования.
Можно описать задачу и получить варианты по исходным данным: mail@air-ventilation.ru
Функциональные элементы и возможности усовершенствования
- Воздушные заслонки для регулировки потоков и отсечения зон.
- Вентиляторы с разными характеристиками для обеспечения требуемого давления.
- Фильтры различной степени очистки — от грубой до HEPA.
- Калориферы (электрические, водяные, паровые) для подогрева воздуха.
- Рекуператоры (пластинчатые, роторные) для утилизации тепла вытяжного воздуха.
- Воздухоохладители для летнего режима.
- Камеры увлажнения для поддержания оптимальной влажности.
- Шумоглушители для снижения уровня шума в помещениях.
Особенности эксплуатации и обслуживания
- Герметичность каналов и модульная конструкция для удобства монтажа и обслуживания.
- Использование алюминия или оцинкованной стали для воздуховодов.
- Надежное крепление агрегатов на профилях.
- Дополнительная защита от внешних факторов — герметичные панели.
- Возможность индивидуальной комплектации под требования проекта.
Достоинства и ограничения центральных систем вентиляции
- Равномерное распределение свежего воздуха по всем зонам здания.
- Поддержание оптимального микроклимата и удаление избыточной влаги.
- Снижение количества оборудования на фасадах и в помещениях.
- Возможность интеграции с системами автоматизации и диспетчеризации.
- Ограничения: капитальные затраты, требования к точности расчетов, уменьшение полезной площади из-за воздуховодов, сложность изменений при перепланировке.
Варианты модернизации и повышения энергоэффективности
- Внедрение систем рекуперации тепла для снижения затрат на отопление.
- Использование инверторных вентиляторов и автоматизированного управления.
- Модульная структура для поэтапного расширения или модернизации.
- Применение шумоглушителей и виброизоляции для снижения акустического воздействия.
Стоимость и факторы ценообразования
| Фактор | Влияние на стоимость |
|---|---|
| Площадь и сложность объекта | Чем больше и сложнее здание, тем выше стоимость оборудования и монтажа |
| Требования к микроклимату и энергоэффективности | Внедрение рекуперации, автоматизации, фильтрации увеличивает бюджет |
| Ограничения по размещению | Необходимость нестандартных решений и дополнительных работ |
Окончательная стоимость рассчитывается после анализа исходных данных и составления технического задания. Для получения прайс-листа на монтаж систем вентиляции можно ознакомиться с ценами на монтаж вентиляции.
Термины и определения
- Кратность воздухообмена — количество полных замен воздуха в помещении за час.
- Рекуперация — утилизация тепла вытяжного воздуха для подогрева приточного.
- Венткамера — помещение для размещения вентиляционного оборудования.
- Магистральный воздуховод — основной канал для транспортировки воздуха.
- Калорифер — устройство для подогрева воздуха.
- Шумоглушитель — элемент для снижения уровня шума в системе.
- Сервисный доступ — возможность обслуживания оборудования без демонтажа системы.
- Инверторный вентилятор — вентилятор с плавным регулированием скорости для экономии энергии.
- Автоматизация вентиляции — система управления режимами работы оборудования.
- Диспетчеризация — централизованный контроль и мониторинг параметров системы.
Ответы на вопросы по центральной системе вентиляции
- По какому региону вы работаете?
Инженеры «ИНТЕХ» выезжают на объекты в Москве и Московской области для сбора исходных данных, обследования и согласования технических решений. - Как сделать заказ на проектирование или подбор центральной вентиляции?
Позвоните по телефону +7 (495) 146-67-66 или напишите на mail@air-ventilation.ru. Специалисты уточнят детали и предложат варианты решения. - Сколько стоит внедрение центральной системы вентиляции?
Стоимость зависит от площади, сложности объекта, требований к микроклимату и выбранного оборудования. Ориентировочно для офисного здания 2000–3000 м² бюджет начинается от 1,5 млн руб. после анализа исходных данных. - Какие сроки проектирования и монтажа?
Проектирование занимает 10–20 рабочих дней, монтаж — от 3 до 8 недель в зависимости от сложности и объема работ. - Можно ли интегрировать вентиляцию с системой кондиционирования?
Да, на этапе проектирования возможно предусмотреть совместную работу вентиляции и кондиционирования, включая автоматизацию и диспетчеризацию. - Как обслуживать центральную систему вентиляции?
Требуется регулярная очистка фильтров, проверка работы вентиляторов, заслонок, автоматики. Рекомендуется заключить договор на сервисное обслуживание. - В каких случаях требуется модернизация системы?
При изменении назначения помещений, увеличении нагрузки, появлении новых требований к микроклимату или энергоэффективности. - Какие ограничения по размещению оборудования?
Ограничения связаны с архитектурой здания, наличием технических этажей, требованиями к шуму и пожарной безопасности. - Можно ли реализовать центральную вентиляцию в квартире?
Технически возможно, но из-за габаритов оборудования и воздуховодов, а также стоимости и потери высоты потолков, решение применяется редко. Для квартир чаще используют компактные приточные или децентрализованные системы. - Как выбрать тип воздуховодов?
Выбор зависит от трассы, архитектурных особенностей и требований к герметичности. Для сложных участков применяют гибкие воздуховоды, для магистралей — жесткие из оцинкованной стали или алюминия.
