pCO sistema: программные решения для кондиционирования воздуха
Инженерная компания «ИНТЕХ» выполняет проектирование, внедрение и обслуживание систем автоматизации кондиционирования воздуха на базе контроллеров CAREL pCO sistema для объектов с особыми требованиями к микроклимату, энергоэффективности и интеграции с инженерными системами. Работы осуществляются на основании анализа исходных данных, расчёта тепловых и вентиляционных нагрузок, а также с учетом ограничений по размещению, электропитанию и эксплуатационным режимам.
- Сбор и анализ исходных параметров объекта (назначение, площадь, тепловые потоки, требования по воздухообмену)
- Разработка логики управления с учетом интеграции с BMS и другими инженерными системами
- Расчет режимов работы оборудования и определение ограничений по размещению и электропитанию
- Подготовка технической документации и схем подключения
- Планирование сервисного доступа и эксплуатационных сценариев
Для комплексных задач автоматизации кондиционирования воздуха используются современные программные решения, обеспечивающие гибкость настройки и возможность масштабирования. Подробнее о возможностях автоматизации инженерных систем.
Подбор решения по исходным данным
- Площадь и назначение объекта
- Планы помещений и схемы размещения оборудования
- Требуемые режимы работы (охлаждение, обогрев, вентиляция, осушение, увлажнение)
- Ограничения по электропитанию, шуму, размещению
- Требования по интеграции с BMS и другими системами
Инженеры «ИНТЕХ» анализируют исходные данные, подбирают оптимальное решение, рассчитывают архитектуру сети и готовят техническое задание. Для консультации можно отправить запрос на mail@air-ventilation.ru или воспользоваться формой.
Критерии выбора программных решений для автоматизации кондиционирования
- Тип и назначение объекта (офис, склад, серверная, торговый центр, производственное помещение)
- Требуемые режимы работы (охлаждение, обогрев, вентиляция, осушение, увлажнение)
- Количество и типы управляемых агрегатов (чиллеры, фанкойлы, крышные кондиционеры, прецизионные кондиционеры)
- Необходимость интеграции с BMS (Modbus, BACnet, LonWorks, TREND)
- Требования к энергоэффективности и автоматизации (использование электронных ТРВ, инверторное управление)
- Ограничения по размещению оборудования и трассировке кабелей
- Возможность масштабирования и резервирования (работа нескольких контроллеров на один агрегат, ротация оборудования)
- Языковая поддержка интерфейса и терминалов
- Варианты удаленного мониторинга и диспетчеризации (SMS-оповещения, интеграция с PlantVisor/PlantWatch)
- Требования к сервисному обслуживанию и ведению журналов событий
Что проверяют инженеры при подборе: анализ исходных данных объекта, ограничения по размещению и электропитанию, требования по интеграции с другими системами, режимы работы оборудования, соответствие нормативам, возможности для сервисного доступа и эксплуатации.
Типы программных решений на базе pCO sistema: применение и ограничения
- Управление геотермальными тепловыми насосами
Применяется для объектов с альтернативными источниками энергии. Позволяет оптимизировать работу системы и снизить энергопотребление.
Не подходит, если отсутствует возможность бурения скважин или размещения теплообменников. - Управление агрегатами охлаждения (чиллеры)
Используется для централизованных систем охлаждения типа «воздух/вода» или «вода/вода». Позволяет реализовать ступенчатое или плавное регулирование мощности, интеграцию с BMS. Подробнее о системах чиллер-фанкойл.
Не подходит для малых объектов с ограниченным бюджетом и без необходимости централизованного охлаждения. - Управление прецизионными кондиционерами
Решение для серверных, лабораторий, помещений с высокими требованиями к стабильности микроклимата. Поддержка резервирования, ведение журналов, интеграция с системами оповещения.
Не подходит для бытовых и малых коммерческих объектов. - Управление крышными агрегатами (руфтопами)
Актуально для торговых центров, складов, производственных помещений. Позволяет реализовать функции фрикулинга, ротации компрессоров, управление увлажнением.
Не подходит, если отсутствует возможность размещения оборудования на крыше. - Управление кондиционерами для телекоммуникационных контейнеров
Используется для мобильных и стационарных объектов связи. Реализует функции аварийного оповещения, резервирования, удаленного мониторинга.
Не подходит для объектов без удаленного доступа и высокой мобильности. - Управление фанкойлами и зональными системами
Позволяет реализовать индивидуальное управление зонами, интеграцию с кассетными и канальными агрегатами. Виды фанкойлов и особенности применения.
Не подходит для объектов с централизованным управлением без зонирования. - Управление приточными установками и центральными кондиционерами
Решение для крупных объектов с высокими требованиями к воздухообмену, влажности и фильтрации. Подробнее о центральных кондиционерах.
Не подходит для малых помещений с простыми задачами вентиляции.
Выбор типа решения зависит от исходных данных, требований нормативов, условий размещения, режима работы и бюджета проекта.
Типовые сценарии применения и инженерные нюансы
- В офисных зданиях с переменной загрузкой требуется автоматизация ротации агрегатов и интеграция с BMS для оптимизации энергопотребления. Инженеры анализируют график работы, подбирают логику управления и реализуют удаленный мониторинг.
- В серверных и дата-центрах критична поддержка стабильной температуры и влажности, резервирование оборудования и ведение журналов событий. Внедряются решения с двойным резервированием и аварийным оповещением.
- На складах и в производственных помещениях часто требуется управление крышными агрегатами с функцией фрикулинга и возможностью регулировки скорости вентиляторов. Важно учесть ограничения по шуму и доступу для обслуживания.
- В торговых центрах и объектах с большим количеством зон реализуется зональное управление фанкойлами, интеграция с кассовыми системами и диспетчеризацией. Требуется расчет нагрузки по зонам и подбор архитектуры сети.
- Для объектов с нестандартными источниками энергии (геотермальные насосы) необходим индивидуальный расчет тепловых потоков и подбор алгоритмов управления.
- При модернизации существующих систем инженеры «ИНТЕХ» проводят обследование, анализируют совместимость с современными протоколами и разрабатывают поэтапный план внедрения автоматизации. Подробнее о модернизации инженерных систем.
Для комплексных объектов часто требуется интеграция с другими инженерными системами: интеграция инженерных систем.
Когда обращаются за подбором или расчетом автоматизации кондиционирования
- Планируется ввод в эксплуатацию нового объекта с высокими требованиями к микроклимату — требуется расчет и подбор системы управления.
- Необходимо интегрировать кондиционирование с существующей системой BMS — нужен анализ совместимости и настройка протоколов обмена.
- Требуется повысить энергоэффективность и автоматизировать ротацию оборудования — инженеры разрабатывают индивидуальные алгоритмы.
- Возникают сложности с обслуживанием или отсутствует журналирование событий — внедряется система регистрации тревог и ошибок.
- Планируется модернизация или расширение объекта — требуется анализ текущей архитектуры и подбор масштабируемого решения.
- Есть ограничения по размещению оборудования или трассировке кабелей — разрабатывается оптимальная схема подключения.
- Требуется удаленный мониторинг и оповещение о событиях — реализуется интеграция с GSM-модемами и диспетчерскими системами.
- Возникают вопросы по соответствию нормативам и требованиям эксплуатации — проводится аудит и настройка системы.
Можно описать задачу и получить варианты по исходным данным: mail@air-ventilation.ru
Термины и определения
- Холодопроизводительность — максимальная мощность по холоду, которую может обеспечить система.
- Кратность воздухообмена — отношение объема подаваемого воздуха к объему помещения за час.
- Трасса — путь прокладки кабелей и трубопроводов между оборудованием.
- Шум — уровень звукового давления, создаваемого оборудованием в рабочем режиме.
- Инвертор — технология плавного регулирования мощности компрессора или вентилятора.
- EER/SEER — показатели энергоэффективности оборудования в различных режимах.
- Дренаж — система отвода конденсата из кондиционера.
- Приток воздуха — объем свежего воздуха, подаваемого в помещение.
- Сервисный доступ — возможность обслуживания и ремонта оборудования без демонтажа.
- BMS (Building Management System) — система диспетчеризации и управления инженерными системами здания.
- ТРВ (терморегулирующий вентиль) — элемент управления подачей хладагента.
- Фрикулинг — использование наружного воздуха для охлаждения без работы компрессора.

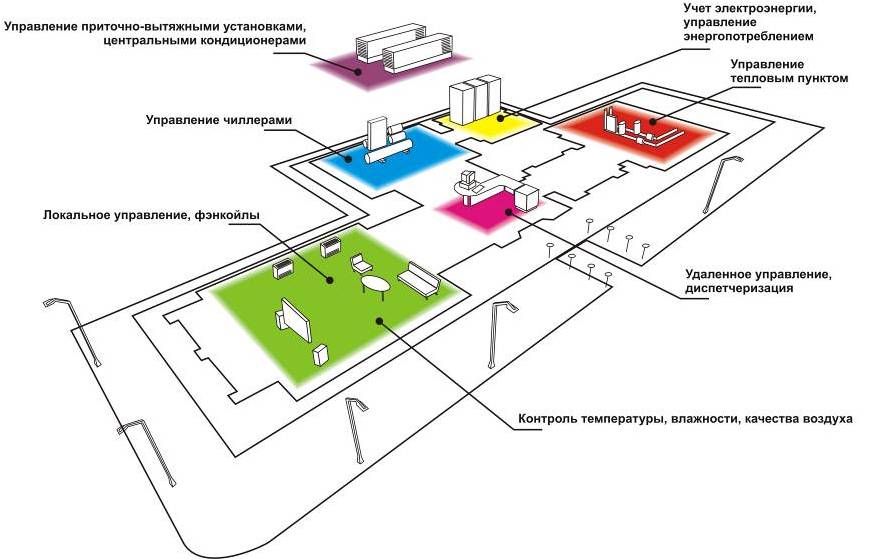

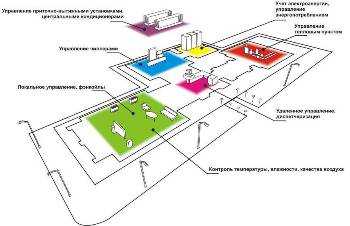

Программные решения для автоматизации кондиционирования воздуха на базе CAREL pCO sistema
.jpg)
Программные приложения, разработанные с помощью пакета 1Tool, позволяют реализовать индивидуальную логику работы для плат серии pCO в зависимости от управляемых устройств (чиллеры, фанкойлы, крышные агрегаты, прецизионные кондиционеры, телекоммуникационные контейнеры). Подключение к сети pLAN обеспечивает возможность объединения нескольких контроллеров для одного агрегата или организации ротации оборудования при ограниченном количестве входов/выходов. Платы pCO поддерживают многоязычный интерфейс, могут интегрироваться с BMS напрямую или через дополнительные модули, выпускаются в различных типоразмерах для гибкости архитектуры.Преимущества решений на базе pCO sistema
- Модульная конструкция
Возможность выбора плат pCO различных размеров (от Extra Small до Extra Large) с нужным количеством входов и выходов для адаптации под задачи объекта. - Аппаратный ключ
Загрузка программных приложений и ведение журнала тревог реализуются с помощью аппаратного ключа, что ускоряет обслуживание и диагностику. - Интеграция с системами управления зданием
Контроллеры pCO поддерживают протоколы Modbus®, BACnet™, LonWorks®, TREND и другие для интеграции с BMS. - Гибкость настройки
Стандарты CAREL позволяют реализовать широкий спектр требований по автоматизации и диспетчеризации.
Основные функции автоматизации
- Управление по уставке температуры воздуха или воды
- Реализация режимов обогрева и охлаждения
- Компенсация наружной температуры
- Применение электронных ТРВ для повышения энергоэффективности
- Пользовательские терминалы для локального управления
- Управление сдвоенными компрессорами и ротация агрегатов
.jpg)
Программные решения для различных типов объектов
Геотермальные тепловые насосы
Интегрированные решения для управления геотермальными тепловыми насосами позволяют оптимизировать энергопотребление и повысить надежность работы системы. Возможна интеграция с другими источниками тепла и автоматизация переключения режимов.
Управление агрегатами охлаждения
.jpg)
Стандартное программное обеспечение для чиллеров типа «воздух/вода» и «вода/вода» с поддержкой сдвоенных, полугерметичных и винтовых компрессоров. Реализуется ступенчатое или плавное регулирование мощности, управление вентиляторами конденсатора, интеграция с BMS и отправка SMS-оповещений через GSM-модем..jpg)
Управление прецизионными кондиционерамиПО для кондиционеров прямого действия и с водяными теплообменниками, управление встроенным или внешним увлажнителем, поддержка до 2 электронных ТРВ или компрессоров. Возможна организация локальной сети до 8 агрегатов, ведение журналов тревог и событий с доступом через RS485.
.jpg)
Управление крышными агрегатамиПО для управления температурой и влажностью крышных агрегатов с двумя компрессорами, функциями фрикулинга и естественного обогрева. Поддержка управления увлажнением, ведение журналов событий, интеграция с BMS и SMS-оповещениями.
.jpg)
Управление кондиционерами для телекоммуникационных контейнеровПО для управления отдельными и групповыми блоками, поддержка аварийного оповещения, регулировки скорости вентиляторов, управления воздушными заслонками. В случае неисправностей реализуется специализированная процедура управления тревогами, ведение журналов событий с доступом через RS485.
Изменение параметров возможно с тремя уровнями доступа: пользователь, наладчик, изготовитель (доступ защищён паролем).
.jpg)
Управление системами фанкойлов и зональный контроллерСтандартное приложение для управления фанкойлами, кассетными агрегатами, воздухообрабатывающими установками. Позволяет реализовать зонирование, регулировку температуры воды, управление насосами и пропорциональными вентилями. Сенсорный экран обеспечивает визуализацию топологии зон и точек контроля.
Контроллер pCO обеспечивает централизованный сбор и регистрацию данных, интеграцию с BMS по распространённым протоколам.
.jpg)
Управление приточными установками и центральными кондиционерамиПрограммное приложение для управления всеми функциями охлаждения, обогрева, увлажнения, влагоудаления, регулировки энтальпии, компенсации уставок, рекуперации тепла и воздухообмена. Реализована комплексная процедура управления тревогами, защита вентиляторов и фильтров, регулировка скорости вентиляторов с помощью инверторов. Возможна интеграция с диспетчерскими системами PlantVisor и PlantWatch через RS485 и Modbus®.
Ответы на вопросы по автоматизации кондиционирования воздуха
- По какому региону вы работаете?
Инженеры «ИНТЕХ» выезжают на объекты в Москве и Московской области для сбора исходных данных, обследования и согласования технических решений. - Как сделать заказ на подбор и внедрение автоматизации?
Позвоните по телефону +7 (495) 146-67-66 или напишите на mail@air-ventilation.ru. Можно также отправить заявку через форму на сайте. - Сколько стоит внедрение системы автоматизации на базе pCO?
Стоимость зависит от объема работ, количества управляемых агрегатов, необходимости интеграции с BMS и сложности объекта. Оценка возможна после анализа исходных данных и ТЗ. - Какие объекты чаще всего автоматизируются с помощью pCO?
Чаще всего — офисные здания, торговые центры, склады, серверные, производственные помещения, объекты связи и лаборатории. - Можно ли интегрировать систему с существующей BMS?
В большинстве случаев возможно, если поддерживаются стандартные протоколы (Modbus, BACnet, LonWorks). Требуется анализ совместимости на этапе проектирования. - Какой срок внедрения?
Для типовых объектов — от 2 до 6 недель после согласования ТЗ и получения исходных данных. - Выполняете ли вы сервисное обслуживание и обновление ПО?
Да, инженеры «ИНТЕХ» проводят сервисное обслуживание, обновление программного обеспечения и настройку системы по мере необходимости. - Возможна ли модернизация существующей системы кондиционирования?
Да, после обследования объекта и анализа текущей архитектуры разрабатывается поэтапный план модернизации и интеграции автоматизации. - Какие документы предоставляются по итогам работ?
По итогам внедрения предоставляется исполнительная документация, схемы подключения, инструкции по эксплуатации и настройке.
