Отопление цеха

Отопление цеха

Если вы столкнулись с задачей отопления производственных цехов, то первый вопрос, который возникает - С чего начать? Прежде чем определиться с системой отопления цеха необходимо произвести теплотехнический расчет помещения, которое предполагается отапливать. Ограждающие конструкции помещений цехов в настоящее время настолько разнообразны, что зная только геометрические размеры объекта, предположить приблизительно теплопотери со сколь значимой точностью не представляется возможным. Также на некоторых производствах применяется принудительная вентиляция цеховых помещений, поэтому необходимо учесть потери тепла на нагрев приточного воздуха. Чтобы не ошибиться с мощностью отопительного оборудования, расчет отопления цеха – первоочередная задача. Зная теплопотери помещения можно смело переходить к выбору системы отопления.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Выбор отопления по характеристикам помещения

Перед тем как сделать отопление цеха своими руками нужно выяснить несколько важных характеристик. Прежде всего — оптимальный температурный режим в помещении. От этого напрямую зависит выбор системы отопления.

При составлении схемы отопления столярного цеха или других производственных площадей нужно учитывать такие параметры:

  • Площадь и высота потолков. Если расстояние от пола до кровли более 3 метров, то конвекционные (водяные, воздушные) системы будут неэффективны. Это объясняется большим объемом помещения;
  • Теплоизоляция стен и крыши. Тепловые потери здания – это первое, что нужно учитывать при выборе. Система отопления для цеха должна быть не только эффективной, но и экономной. В таком случае лучше всего применять зональные источники тепла. Они будут поддерживать комфортный уровень температуры в определенной области помещения;
  • Технологические требования оптимальной температуры в цеху. Например, отопление цеха деревообработки должно поддерживать нагрев воздуха на постоянном уровне. В противном случае это скажется на качестве продукции. Если же исходным сырьем является металл, то комфортная температура нужна только для работников.

Для проведения этого анализа потребуется изучить достоинства и недостатки каждого вида отопления. Рассмотрим наиболее эффективное отопление производственного цеха, отличающееся в зависимости от схемы и используемых компонентов.

Воздушное отопление цеха

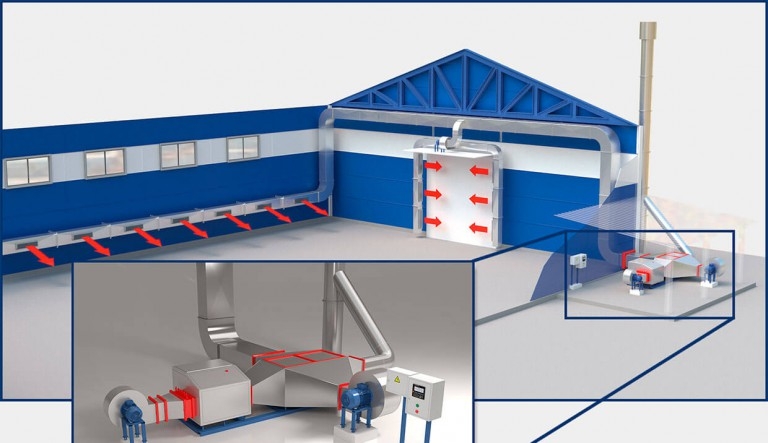

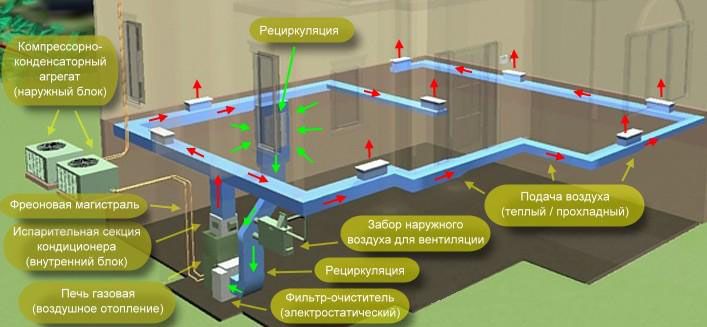

Схема воздушного отопления цеха

Для больших помещений с высокими требованиями к температуре рекомендуется использовать воздушное отопление цеха. Эта система представляет собой разветвленную сеть воздушных каналов, при которым перемещаются потоки горячего воздуха. Его нагрев происходит с помощью специальной климатической установки или газового котла.

Такие системы и схемы отопления цехов своими руками применимы для сварочного, столярного, производственного помещений. Основными конструктивными элементами этой системы являются:

  • Устройство забора наружного воздуха. Оно включает в себя вентиляторы и очистные фильтры;
  • Далее воздушные массы по каналам попадают в зону нагрева. Это может быть электрические приборы (спиральный элемент) или газовая установка с воздушным теплообменником;
  • Воздушные массы с высокой температурой движутся по каналам, которые распределяют тепло по отдельным производственным помещениям. Для регулирования уровня температуры нагрева в каждом выходном патрубке устанавливается дроссельная заслонка.

Подобная система воздушного отопления цеха имеет ряд существенных преимуществ перед стандартным. Главным из них является оптимальный нагрев помещения. Правильно расположенные воздушные каналы могут иметь направляющие элементы, которые фокусируют потоки воздуха в нужную зону цеха.

Также при дополнительной установке кондиционера эту же систему можно использовать в качестве охлаждающей. Однако такая схема отопления цеха довольно сложна в плане проектирования. Перед самостоятельной установкой нужно рассчитать мощность вентиляторов, форму и сечение воздушных каналов. Поэтому для монтажа воздушного отопления производственного цеха рекомендуется пользоваться услугами специализированных компаний.

Водяное отопление цеха

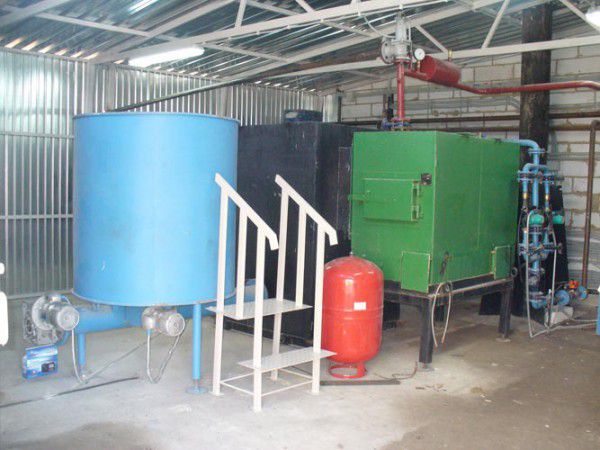

Водяное отопление цеха деревообработки

Использование традиционного водяного отопления актуально для небольших производств, площадь цехов которых не превышает 250 м². Оно нужно для постоянного поддержания температуры воздуха на оптимальном уровне по всему объему помещения. Зачастую отопление цехов деревообработки делают водяным.

Это связано с древесными отходами производства. Для их утилизации устанавливают твердотопливный котел длительного горения. Такая схема работы позволяет не только быстро, но и эффективно избавиться от древесных отходов. В дальнейшем они используются как топливо.

Однако эта схема организации отопления имеет ряд нюансов:

  • Для того чтобы эффективность отопления производственного цеха была максимальной — нужно значительно увеличить площадь нагревательных приборов. Для этого используют трубы большого диаметра, которые свариваются между собой в регистры;
  • Инертность. Нужно достаточно большое время для нагрева воздуха в цеху от теплоносителя;
  • Невозможность быстрого изменения температуры воды в трубах.

Однако наряду с этим при монтаже водяного отопления цеха сварки можно применять систему теплого пола. Такая схема поможет уменьшить требуемую площадь отопительных приборов. Одновременно с этим уменьшится инертность системы – воздух в цеху будет нагреваться быстрее.
Во время проектирования отопления можно предусмотреть организацию горячего водоснабжения, что является важным для многих производственных процессов. Для этого нужно для отопления цеха своими руками приобрести (или сделать) теплообменный бак.

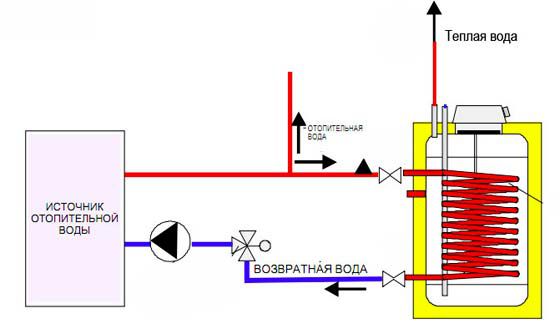

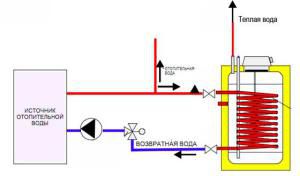

Бак косвенного нагрева воды

В нем энергия теплоносителя будет передаваться через змеевик воде. Это даст возможность использовать горячую воду не только в бытовых нуждах, но и для производственных процессов.

Помимо твердотопливных котлов можно устанавливать другие виды отопительного оборудования:

  • Газовые котлы. Эффективны в экономическом плане, если нет дешевого твердого топлива;
  • Электрические нагреватели. Их предпочтительно не использовать, так как затраты на электроэнергию будут высоки;
  • Котлы, работающие на жидком топливе – дизель или отработанное машинное масло. Устанавливают в том случае, если нет газовых магистралей. Экономичны, но неудобны тем, что необходимы специальные емкости для хранения топлива.

Для применения водяных схем отопления цеха нужно правильно рассчитать мощность отопительной установки.

Стандартное соотношение 1 кВт выделяемой тепловой энергии на 10 м² площади актуально только для цеха, у которого высота потолков не превышает 3-х метров. Если же они выше, то каждый дополнительный метр это +10% к мощности котла.

Инфракрасное отопление цеха

Принцип работы инфракрасных обогревателей заключается в нагреве поверхностей за счет воздействия ИК излечения. Если система отопления сварочного цеха рассчитана на точечный обогрев определенных зон, то лучше всего использовать эти приборы. Эффективное отопление инфракрасными обогревателями для цехов следует начать с выбора нагревательных элементов. В настоящее время применяется два метода генерирования ИК излучения.

Карбоновые обогреватели

Карбоновый потолочный ИК обогреватель

Его конструкция состоит из колбы, внутри которой расположена карбоновая спираль, и отражающего элемента. При прохождении тока по нагревательному элементу происходит его накаливание за счет высокого электрического сопротивления. В результате этого выделяются ИК излучение.

Для фокусировки тепловой энергии предусмотрен отражатель, изготавливаемый из нержавеющего железа или алюминия.

ИК электрические обогреватели могут применяться как дополнительное отопление столярного цеха. Их монтируют над теми рабочими зонами, где необходим стабильный температурный режим. К преимуществам электрических инфракрасных обогревателей можно отнести:

  • Простой монтаж;
  • Возможность регулирования температуры нагрева за счет изменения подаваемой мощности тока;
  • Небольшие габаритные размеры.

Однако из-за большого энергопотребления отопление электрическими инфракрасными обогревателями для цехов встречается редко. Вместо них монтируют газовые модели.

Газовые ИК обогреватели

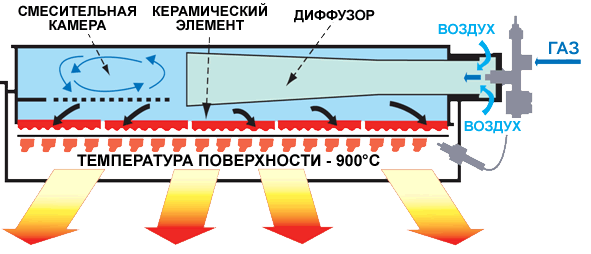

Схема работы газового инфракрасного обогревателя
Для производственных цехов большой площадью при необходимости зонального обогрева рекомендуется применять газовые модели инфракрасных обогревателей. Их принцип работы основан на так называемом беспламенном горении смеси газа и воздуха на керамической поверхности. В результате этого формируется ИК излучение, которое фокусируется отражателем.

Для эффективного отопления инфракрасными обогревателями цехов зачастую используют потолочные модели обогревателей. Важно правильно рассчитать высоту крепления и требуемую мощность. От этих параметров будет зависеть площадь обогрева и температурный режим в этой части цеха.

Они используются в качестве системы отопления сварочного цеха, где комфортная температура нужна только для обеспечения нормальных условий рабочему персоналу. Однако при планировании такого вида обогрева нужно учитывать ряд нюансов:

  • Инфракрасную систему отопления для цеха нельзя применять, если нужен нагрев воздуха во всем помещении. Обогреватели рассчитаны на локальное воздействие;
  • Для минимизации расходов нужно использовать только природный магистральный газ. Сжиженный баллонный помимо дополнительной закупки обменных емкостей неудобен периодической процедурой подключения.

Но несмотря на эти недостатки, применение инфракрасного отопления для цехов деревообработки и других направлений промышленности остается оптимальным вариантом. Однако для монтажа газового отопления цеха только своими руками нужно провести ряд согласовательных мероприятий со службой газа, чтобы получить все разрешительные документы.

Как же правильно выбрать систему отопления для того или иного цеха? Нужно учитывать ее эксплуатационные параметры, расходы на приобретение оборудования и цену энергоносителя. Помните, что от эффективности отопления любого производственного цеха будет зависеть себестоимость продукции.

Если же нужен экономный вариант организации отопления столярного цеха – на видео можно увидеть нестандартные способы нагрева воздуха с использованием опилок и деревянной стружки.

Отопление цеха воздухонагревателями на отработанных маслах.

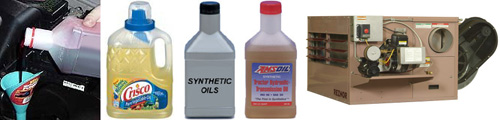

воздухонагреватели на отработанных маслах

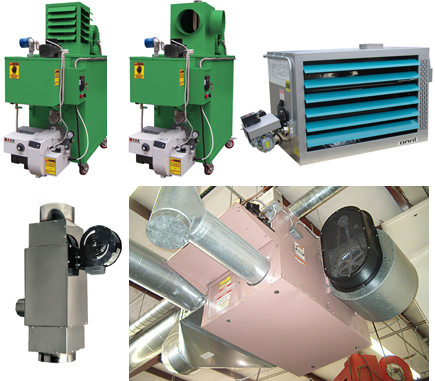

На текущий момент производителями поставляются мобильные и монтируемые стационарно воздухонагреватели на отработанных маслах, ориентированные, как на непосредственную направленную подачу нагретого воздуха через регулируемый дефлектор, так и подключаемые к системе воздуховодов с дефлекторами над рабочими зонами помещения.

мобильные и монтируемые стационарно воздухонагреватели

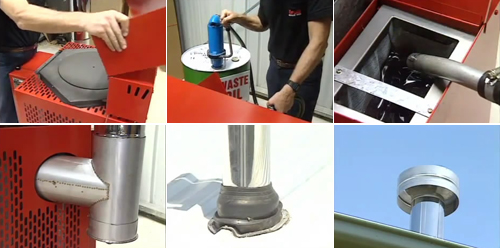

Мобильные воздухонагреватели на отработке, как правило, оборудуются собственным встроенным резервным топливным баком, заправка которого выполняется вручную.

мобильные воздухонагреватели

Стационарные воздухонагреватели на отработанном масле комплектуются автономными топливными баками и топливными насосами, связываемыми с воздухонагревателем отдельным трубопроводом.
