Освещение строительных площадок

Освещение строительных площадок

Одним из критериев минимизации травматизма в сфере строительной деятельности является организация правильного освещения объектов строительной площадки. Световой поток, выделяемый источниками света, должен равномерно распределяться на все рабочие участки, проходы, проезды, складские участки. Особенно эффективно должны освещаться наиболее опасные зоны.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Особенности организации системы освещения строительной площадки

Предназначение осветительных устройств для жилых, нежилых помещений понятно любому человеку. А вот для чего необходима качественная освещенность строительной площадки понимает не каждый, так как далекие от строительной деятельности люди предполагают, что строительные работы производятся, как правило, в светлый период суток, когда вполне достаточно естественного освещения.

Но это ошибочное мнение. При строительстве различной категории объектов возникают разные ситуации, когда работы могут производиться и в темное время суток, например:

  • строители могут работать не только в дневную, но и в ночную смену;
  • в строительной компании установлен ненормированный рабочий день;
  • недостаточная видимость в пасмурный день;
  • необходимость проведения монтажных, отделочных работ внутри недостроенного сооружения;
  • короткий световой день (рано темнеет);
  • конструктивные особенности здания (когда часть здания сооружается под землей) и множество прочих нюансов.

Вывод! В вышеперечисленных и похожих ситуациях без временной дополнительной системы освещения обойтись не представляется возможным.

Поэтому для эффективности проведения строительных работ вместе с естественным освещением используют искусственное в качестве дополнительной подсветки темных зон, на которых производятся монтажные работы.

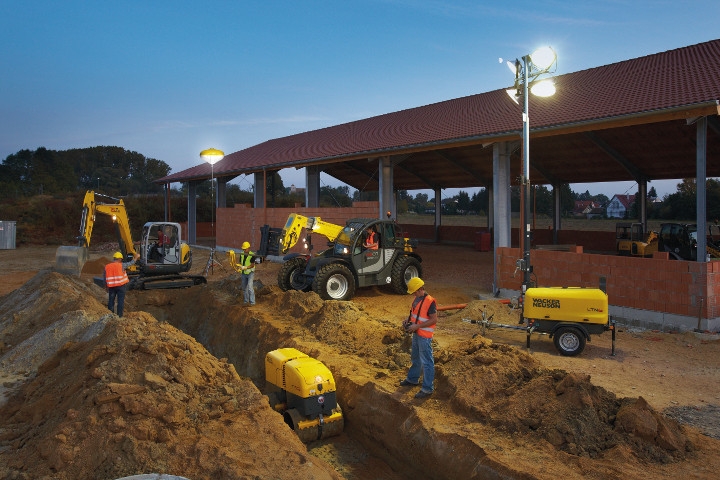

Свет на площадке для строительства

Все необходимые нормы освещенности разнотипных объектов определены СНиП, ГОСТом. В данных документах представлены формулы расчета необходимых параметров для каждого конкретного объекта, территории, зоны.

Общие положения, которые нужно знать при подсветке

Осветительные установки

Стандарт, указанный в СНиП, определяет нормы освещенности, а также методы защиты и контроля, которые распространяются на этап проектирования и дальнейшей эксплуатации на строительных площадках различных осветительных установок (к примеру, прожектор).
Из общих положений, которые указаны в СНиП, следует знать:

  • нормы искусственной подсветки для строительных площадок указаны в СНиП II-4-79, III-4-80, а также в ГОСТ 12.1.013-78;
  • для стройплощадок следует использовать типовые передвижные и стационарные осветительные инвентарные установки (например, прожектора);

Обратите внимание! Передвижные осветительные установки на строительных площадках следует размещать в непосредственной близости от мест проведения работ, а также в области транспортных путей.

  • машины, принимающие участие в строительстве, должны быть оснащены осветительными установками для наружного освещения. Если их нет, необходимы специальные осветительные установки, которые монтируются на корпуса транспортных средств.

Кроме этого в СНиП сказано, что световое обеспечение строительных площадок должно подразделяться на несколько видов:

  • рабочее. Предусматривается для всех видов строительных площадок, где работы ведутся в ночное время. Характеризуется локализованным и равномерным типом освещения. Может организовываться как общего, так и местного уровня;

Обратите внимание! Общее нормирование освещения рабочего назначения применяется тогда, когда величина освещения меньше 2 лк.

  • аварийное. Организовывается в местах проведения работ по бетонированию, укладке бетона и аналогичных процессов. Оно должно составлять примерно 3 лк;

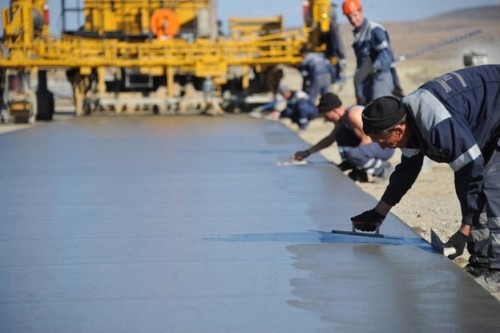

Укладка битона
  • охранное. Необходимо для качественной охраны объектов строительной площадки. Для организации охранной подсветки используются осветительные приборы, входящие в рабочую группу светильников. Зачастую организуется прожекторами, размещенными вдоль всего периметра стройки. Нормы для охранного светового обеспечения составляют 0,5 лк (по горизонтали или вертикали);
  • эвакуационное. Оно предусмотрено для путей эвакуации работников со стройплощадки, а также в районе проходов, где имеется высокий риск получения травм. Вне здания такое освещение имеет нормы 0,2 лк, в внутри — 0,5 лк.

Таких параметров СНиП следует обязательно придерживаться при организации освещения на строительных площадках.

Для электрического освещения строительных площадок и участков следует применять типовые стационарные и передвижные инвентарные осветительные установки. Передвижные инвентарные осветительные установки должны размещаться на строительной площадке в местах производства работ, и в зоне транспортных путей и др. Строительные машины должны быть оборудованы осветительными установками наружного освещения. В тех случаях, когда строительные машины не поставляются комплектно с осветительным оборудованием для наружного освещения, при проектировании электрического освещения должны быть предусмотрены установки наружного освещения, монтируемые на корпусах машин. Электрическое освещение строительных площадок и участков подразделяется на рабочее, аварийное, эвакуационное и охранное. Рабочее освещение должно быть предусмотрено для всех строительных площадок и участков, где работы выполняются в ночное время и сумеречное время суток, и осуществляется установками общего освещения (равномерного или локализованного) и комбинированного (к общему добавляется местное). Общее равномерное освещение следует применять, если нормируемая величина освещенности не превышает 2 лк. В остальных случаях и дополнении к общему равномерному должно предусматриваться общее локализованное освещение или местное освещение.

Для освещения мест производства наружных строительных и монтажных работ должны применяться источники света:

  • лампы накаливания общего назначения-ЛН по ГОСТ 19190-84;
  • лампы накаливания прожекторные по ГОСТ 19190-84;
  • лампы накаливания галогенные по ГОСТ 19190-84;
  • лампы ртутные газоразрядные высокого давления ДРЛ по ГОСТ 23583-79, ГОСТ 23198-78;
  • лампы ртутные газоразрядные высокого давления ДРИ по ГОСТ 20401-75;
  • лампы ксеноновые ДКсТ по ГОСТ 20401-75;
  • лампы натриевые высокого давления НЛВД по ГОСТ 24169-80.

Общее освещение должно осуществляться световыми приборами по ГОСТ 6047-75, ГОСТ 8045-82. Для общего равномерного освещения строительных площадок должны применяться световые приборы:

  • светильники с ЛН при ширине строительной площадки до 20 м;
  • светильники с лампами типа ДРЛ и типа НЛВД-при ширине площадки от 20 до 150 м;
  • прожекторы с ЛН и лампами ДРИ-при ширине площадок от 150 до 300 м;
  • светильники и прожекторы с лампами ДКсТ, имеющие коэффициент усиления силы света не менее 10-при ширине площадки свыше 300 м.

Как правильно организовать подсветку и как все рассчитать

Из данных, приведенных в СНиП, следуют нормы, которых нужно придерживаться при организации подсветки стройплощадки. В этой документации указаны усредненные значения норм для строительных площадок, которые могут немного колебаться в том или ином направлении.
Делая расчет для каждой конкретной строительной площадки, нужно брать во внимание следующие параметры:

  • размеры площадки, на которой будут проводиться строительные работы;

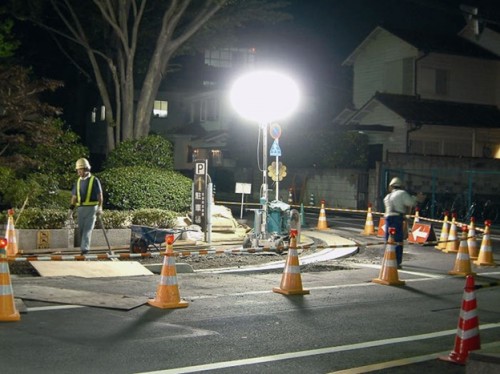

Рабочее освещение
  • существующие нормы и ГОСТ;
  • тип освещения, который будет организовываться с помощью тех или иных осветительных приборов;
  • какой тип прожектора будет браться для освещения. Здесь важно соблюсти ГОСТ. Любой светильник имеет свой ГОСТ, который определяет его назначение;
  • источник света, используемый для прожектора или другого осветительного прибора.

Обратите внимание! Для подсветки стройплощадок можно использовать различные источники света: люминесцентные, светодиодные, галогеновые.

Кроме этого, расчет уровня освещенности должен опираться и на такие требования:

  • световой поток должен равномерно освещать рабочую зону;
  • уровень светового обеспечения должен быть не ниже 2 лк, причем вне зависимости от используемых в прожекторах источников света. Исключение здесь составляют только автодороги;
  • общее освещение, при наличии такой необходимости, должно комбинироваться с локальной подсветкой.

Все эти моменты также должен учитывать расчет. Причем для каждого типа светового обеспечения следует проводить отдельный расчет. Это связано с тем, что расчет, скажем, для охранной подсветки, уже не подойдет для рабочей и т.д.
Как видим, для того чтобы расчет был верным, нужно достаточно хорошо ориентироваться в нюансах организации освещения строительных площадок.

Проектирование

Проектирование освещения строительных площадок состоит в определении необходимой освещенности, подборе и расстановке источников света, расчете потребной для их питания мощности.

Необходимая освещенность и требуемая для этого мощность источника определяются в соответствии с нормативами в зависимости от назначения системы освещения и вида строительно-монтажных работ.

Источниками света служат прожекторы с лампами накаливания мощностью до 1,5 кВт, устанавливаемыми группами по 3, 4 и более, и осветительные приборы с лампами единичной мощности 5, 10,20 и 50 кВт. Лампы должны использоваться только с применением соответствующей арматуры - прожектора, светильника. Соблюдение этого условия вызвано требованиями ограничения слепящего действия источника света на рабочих, машинистов строительных машин и водителей транспорта. Отсутствие арматуры приводит также к тому, что значительная часть светового потока идет не на освещение рабочих мест, а бесцельно расходуется.

В настоящее время на стройках в основном применяют прожекторы с лампами накаливания небольшой мощности и реже ксеноновые лампы мощностью до 20 кВт. В то же время промышленность выпускает галогенные лампы единичной мощностью 5, 10 и 20 кВт на напряжение 220 В (металлогалоидные, дуговые ртутные и натриевые высокого давления), имеющие более высокие технико-экономические показатели.

Для установки источников света используют имеющиеся строительные конструкции, стационарные и инвентарные мачты и опоры, переносные стойки, а также естественные возвышенности местности.

Трудность при проектировании наружного освещения заключается в изменении с течением времени фронта работ и уровня отметок, на которых выполняются работы, что вызывает необходимость перераспределения осветительных установок. В этих случаях предпочтение следует отдавать мобильным осветительным установкам - передвижным прожекторным мачтам. Разработана серия передвижных телескопических мачт типа ПОТМ высотой подъема на 45, 30 и 80 м. В верхней части мачты имеется оголовок для установки осветительных приборов. Мачта монтируется на санном прицепе, автоприцепе, железнодорожной платформе, а также может быть установлена стационарно на фундаменте. Инвентарную переносную прожекторную мачту для общего освещения мест строительно-монтажных работ устанавливают на перекрытии монтируемого этажа строящегося здания и переставляют с этажа на этаж с помощью башенного крана. На траверсе укрепляют шесть прожекторов типа ПЗС-35.

Расстановку источников света производят с учетом особенностей планировки освещаемой территории и назначением отдельных участков производства работ. Мачты располагают, как правило, по периметру строительной площадки, но иногда их устанавливают непосредственно на освещаемой территории.

Особое значение при проектировании освещения строительных площадок следует уделять сокращению количества световых приборов, опор для них, протяженности электрических сетей и соответственно сокращению сроков монтажа, облегчению условий эксплуатации и снижению стоимости осветительной системы в целом.

Для повышения эффективности системы освещения источники тока следует размещать с соблюдением определенных правил:

  • для небольших площадок при ширине до 150 м рекомендуются прожекторы ПЗС с лампами накаливания до 1,5 кВт;
  • при ширине площадок более 150 м - прожекторы с лампами накаливания и осветительные приборы с ксеноновыми лампами;
  • при ширине площадок более 300 м наиболее целесообразны осветительные приборы с галогенными или ксеноновыми лампами большой мощности (10, 20, 50 кВт);
  • высота установки приборов принимается максимальной, по возможности на уровне крыши возводимого здания;
  • требования по ограничению слепящего действия источника света сводятся к регламентации минимально допустимой высоты установки осветительного прибора над освещаемой территорией, которая принимается по результатам расчета в зависимости от силы света ламп и требуемой освещенности; ориентировочно это расстояние составляет 7 м при лампах 0,2 кВт, 25 м при лампах 1,5 кВт и 37 м при лампах 20 кВт;
  • расстояние между прожекторами не должно превышать четырехкратной высоты их установки (30.300 м);
  • при отсутствии мощных источников света обычно устанавливаются группами соответствующей суммарной силы света;
  • световой поток должен быть направлен в нескольких направлениях, предпочтительно в трех, минимально - в двух.

Проект освещения строительной площадки должен разрабатываться в составе ППР. Однако часто, особенно на небольших объектах, схема и источники света определяются в рабочем порядке производителем работ и энергетиком управления или участка.

Монтаж и эксплуатацию сетей освещения осуществляет, как правило, служба главного энергетика СУ. Иногда устройство сетей поручают специализированному управлению электромонтажных работ.
