Общие правила монтажных работ

К монтажу компонентов систем электрифицированного освещения допускаются газоразрядные лампы, традиционные лампы накаливания, люминесцентные и светодиодные устройства. В системах, которые базируются на газоразрядных элементах излучения, необходимо предусматривать защитные средства – как правило, это требование касается объектов, где предполагается влияние радиопомех. Иногда допускается и комбинированное освещение – то есть в состав осветительной инфраструктуры вводятся несколько групп устройств разного типа.

Основная линия питания применительно к установке светильников общего назначения должна иметь напряжение не более 380В. Предельная величина относится к индустриальному использованию, когда производится монтаж электрического освещения в трехфазных сетях. Для домашнего и уличного освещения чаще используют элементы, питающиеся от 220В. Точечные модели приборов освещения и элементы подсветки могут иметь энергоснабжение с характеристиками напряжения 127В и ниже. При этом люминесцентные устройства с напряжением в спектре 127-220В монтируются на уровне не более 2,5 м.

Инструкция по монтажу аварийных источников питания

Аварийное энергоснабжение является обязательным для производственного освещения и для приборов, которые планируется эксплуатировать на открытой площадке. Правила требуют, чтобы такие светильники обеспечивались энергией от разделенных независимых источников. Например, выделенные линии можно подключать к разным трансформаторам, при этом несколько преобразующих станций могут соединяться с одним источником распределения.

Также следует отметить необходимость разделения рабочего освещения и эвакуационного. Под рабочим светом понимается не только комплекс устройств на производстве, но и коммунальная инфраструктура в обычных жилых домах. Пути эвакуации должны иметь отдельную линию питания от точки ввода, которая не зависит от рабочего щитка. На ответственных участках монтаж освещения выполняется вместе с установкой защитных каркасов, страхующих от случайного повреждения. Это касается и производственных помещений, и внешних систем освещения. Если же возникают затруднения с организацией раздельных линий энергоснабжения, то можно воспользоваться автономными источниками питания в виде внутренних или внешних аккумуляторов, а также генераторных установок (на бензине или дизеле).

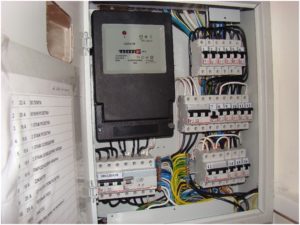

Монтаж электрощитка

В электрощиток вводится кабель, по которому электропитание подается в квартиру или в дом. Кроме того, в электрощитке устанавливается следующее оборудование:

  • счетчик учета электроэнергии;
  • реле напряжения;
  • УЗО (устройство защитного отключения);
  • автоматы защиты;
  • шина заземления;
  • нулевая шина.

Электромонтаж производится с помощью DIN-реек, на которых крепятся все указанные приборы. Все подключаемые к ним элементы потребления электроэнергии делятся на группы – розеточную и группу освещения.

Внутренние провода группы освещения подключаются к автоматам, соединенным друг с другом гребенкой. Каждый автомат отвечает за работу осветительных приборов одного или нескольких помещений.

Автоматы по своим техническим характеристикам должны соответствовать мощности подключаемых приборов. Обычно используют автоматы на 16 А для группы мощностью 2300 Вт.

Монтаж проводки

Для внутреннего освещения используют кабели с медными жилами сечением 1,5 мм². Количество жил кабелей различно: применяются как двух, так и трехжильные (защитный провод необязателен).

Монтаж электрического освещения предусматривает соблюдение следующих правил:

  1. Открытым способом (для деревянных домов), в кабель-каналах или штробах прокладываются двужильные кабели от электрощитовой к распаячным коробкам. Кабели должны иметь двойную изоляцию.
  2. От распаячных коробок прокладываются кабели к месту установки светильников и выключателей. Для источников света, работающих в двух или трех режимах, выбирают трехжильный кабель. Аналогично к одноклавишному выключателю прокладывают двухжильный кабель, к двухклавишному – трехжильный.
  3. Соединяют «нулевые» жилы питающего кабеля с «нулевыми» проводами осветительных приборов. «Фазные» жилы присоединяются к светильнику через выключатель.
  4. Накладные выключатели крепят непосредственно к стене. Врезные выключатели устанавливают в заранее вмурованный в стену пластмассовый стаканчик, называемый подрозетником.
  5. Подключение приборов освещения к электропроводке выполняется с помощью клеммников – специальных соединительных устройств с пластиковым корпусом и латунными клеммами с затяжными винтами.

Важно: выключателем должен обязательно разрываться фазный провод.

Электромонтаж проводов в распаячных коробках может быть выполнен несколькими способами:

  • Простым скручиванием с пропайкой. Должно соблюдаться условие: скрутка должна быть плотной, длиной не менее 40 мм. Изолируется поливинилхлоридной лентой на клеевой основе.
  • С помощью сварки. Специальный аппарат сваривает верхушку скрученных оголенных проводов.
  • Опрессовкой гильзами.
  • С помощью колпачков СИЗ.
  • Клеммниками.
  • Соединителями типа WAGO.

Электромонтаж должен выполняться кабелями с медными жилами. Соединение медных проводников с алюминиевыми не рекомендуется, но при необходимости допускается использовать соединители WAGO и клеммники.

Монтаж освещения в квартире завершается установкой приборов освещения и подключением их к электропроводке. Различают светильники подвесные (потолочные), настенные (бра), напольные (торшеры) и настольные лампы. К электропроводке группы освещения подключаются только подвесные и настенные светильники. Они крепятся к базовой поверхности с помощью специальной планки или крюка, которые скрывает декоративный элемент. Присоединение к электропроводке осуществляется с помощью клеммников. Важно, чтобы к рубашке цоколя лампы присоединялся «нулевой» провод, а не «фазный».

Присоединение приборов освещения к электропроводке может выполняться напрямую или через понижающий напряжение трансформатор. Для включения и выключения света из разных точек помещения используются проходные выключатели, их может быть два, три или четыре. Монтаж электропроводки в таком случае выполняется по специальной схеме.

Соединение проводов внутри распределительной коробки

Наиболее типовым сечением жилы провода освещения является 1,5 мм2, что составляет максимальную нагрузку в 4 кВт. Конечно вряд ли освещение в квартире достигнет такого показателя, ведь это будет равняется 40 лампочкам по 100 Вт, включенным одновременно, не стоит зарекаться, возможно вы включите много электропечек.

Ну если не хочется отдавать лишние деньги за кабель, можно рассчитать, какого именно сечения провод понадобится в каждом отдельном случае. Это просто. Допустим, есть зона освещения, которая состоит из 3 точечных светильников, каждый из которых с лампочкой на 60 Вт. К распределительной коробке подходит провод с сечением жилы 1,5 мм2. Для 180 Вт это многовато. Берем суммарную мощность светильников это как раз 180 Вт (60 + 60 + 60) — и делим ее на 220.

Если получилось число меньше 10, то от коробки к светильникам можно смело ставить провод с сечением ТПЖ 0,75 мм2. Когда меньше 15 — сечение ТПЖ 1 мм2, а если больше 17, тогда подойдет ТПЖ 1,5 или 2,5 мм2. В данном случае получилось 0,8 — меньше единицы. Если есть провод сечением 0,35 мм2, то подойдет и он. Разница в цене кабелей сечением 0,75 и 1,5 мм2 как минимум в 1,5 раза, не говоря уже о 0,35 мм2.

После того как определена толщина провода на различных участках осветительной сети, необходимо решить, какой именно провод нужен. Если в квартире нет заземления и оно не будет устанавливаться в дальнейшем, то трехжильный провод отпадает сам собой. Остается двухжильный с фазовым и нолевым проводниками. Большинство светильников не имеет контакта для заземляющего провода, так что расстраиваться не стоит. Трехжильный провод пригодится в случае, если в квартире есть заземление и будут устанавливаться люминесцентные светильники с электронным балластом.

Помните, что на освещение желательно ставить отдельные коробки. В этом случае будет меньше путаницы и это аккуратнее выглядит. Применять многожильный или одножильный провод — личное дело каждого. В отдельных случаях, например при прокладке освещения в тесном пространстве навесного гипсокартонного потолка, лучше использовать гибкий провод, такой как ПУГНП.

Установка выключателей

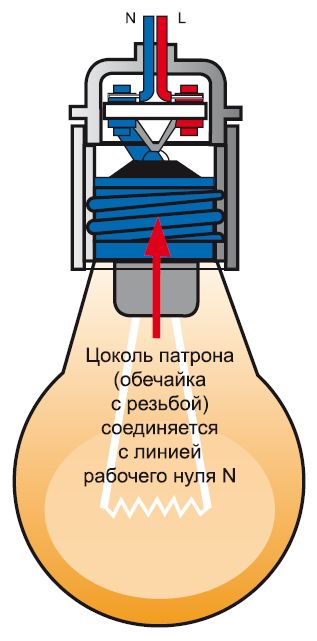

Одно из основных правил в установке любого типа выключателя, освещения или автоматического — он всегда ставится на фазовый провод. Казалось бы, какая разница — ведь, если установить выключатель на нолевой проводник, все равно цепь окажется разомкнутой и свет погаснет. Разница есть. Допустим, выключатель установлен на нолевой проводник. Лампочка в светильнике перегорела, и ее понадобилось заменить. Первый ваш шаг — щелкнуть выключателем, разъединяя цепь, и спокойно вывинчивать неисправную лампочку в полной уверенности, что тока в цепи нет (лампочка-то не горит).

Однако при разорванной цепи на ноле напряжение в фазовом проводе никуда не делось. Случайно прикоснувшись к фазовому контакту в патроне, человек моментально становится свежеиспеченным нолем, то есть его бьет током. Если произошел контакт ТПЖ с корпусом светильника в результате поломки, то прикосновение к такому прибору может стать последним. Для аналогии можно привести пример с водопроводной трубой: перекрыв кран, горе-водопроводчик начинает сверлить трубу до крана, а не после. В результате этого из трубы ударит фонтан воды, хотя из крана не выльется ни капли.

К выключателю всегда подходит один провод, который замыкается и размыкается внутри выключателя. Со стороны кажется, что провода два. Объяснить это просто — фазовый проводник образует петлю, которая опускается или поднимается к выключателю. На вершине петля режется и концы разъединенного провода соединяются с контактами выключателя. Теперь, щелкнув клавишей, можно соединить и разъединить цепь.

Жил становится 3, если выключатель двухклавишный. По одному проводнику подходит ток, а по двум — выходит. Одной клавишей разрывается одна линия, в то время как вторая работает. Соответственно, у трехклавишного выключателя будет 4 жилы — 1 на вход и 3 на выход. Для примера можно показать, как происходит монтаж проводов в люстре с несколькими лампочками. Итак допустим, в светильнике 5 лампочек. Требуется установить двухклавишный выключатель, чтобы при нажатии одной клавиши загорались 3 лампочки, при нажатии второй — 2.

Практически в каждой люстре в чаше есть колодка, через которую соединяются провода. В эту колодку с одной стороны вставляется фазовый провод, с другого конца — кабель, который разветвляется на 3 — по числу подключаемых патронов. Точно так же подключается и второй фазовый проводник, только он разветвляется на 2 провода. Нолевой провод 1, и он, присоединяясь ко второму контакту патрона, объединяется в выходящий проводник.

Монтаж светильников

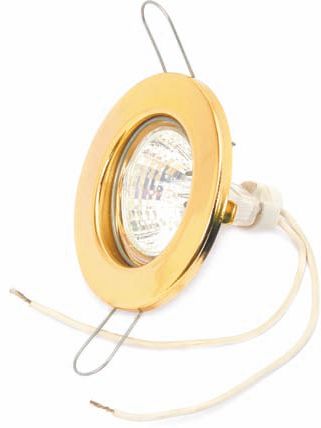

После того как проводка смонтирована, а выключатели установлены, можно крепить светильник к поверхности. Для этого существует несколько способов. Встраиваемые точечные светильники крепятся проще всего — в гипсокартоне прорезается круглое отверстие при помощи коронки с изменяющимся диаметром режущего полотна, после чего светильник просто вставляется внутрь. При этом надо придерживать пальцами пружинные лапки, прижав их к корпусу светильника.



После того как светильник войдет на достаточную глубину, лапки прижмут его к месту. Конечно, перед этим нужно присоединить провода к контактам. Точечные светильники бывают разных размеров. В быту чаще всего используются лампы с маркировкой R39, R50, R63 и R80. Эти цифры и буквы обозначают размер лампочек, который соответствует диаметру внутреннего отверстия в миллиметрах.

Точечные светильники можно монтировать не только в потолке, но и в любых пустотелых конструкциях — перегородках, облицовке и объемных фигурах. Точечный светильник очень легко вынуть из отверстия в потолке. Его ремонт, замена или смена лампочки не составят никакого труда. Главная проблема при смене светильника (допустим, не понравился цвет) — следить, чтобы провода не нырнули в отверстие. Достать их оттуда, не разбирая конструкцию, будет затруднительно. Фазовый провод крепится к самому дальнему контакту в патроне, то есть не на тот, который контактирует с резьбой, а на тот, который соприкасается с кончиком цоколя. Это безопаснее всего.

Монтаж встраиваемого светильника на потолок и вовсе не составляет никакого труда. Благодаря тому, что ячейки каркаса имеют такие же размеры, как и сам светильник, его остается только вставить и подключить провода к контактам.

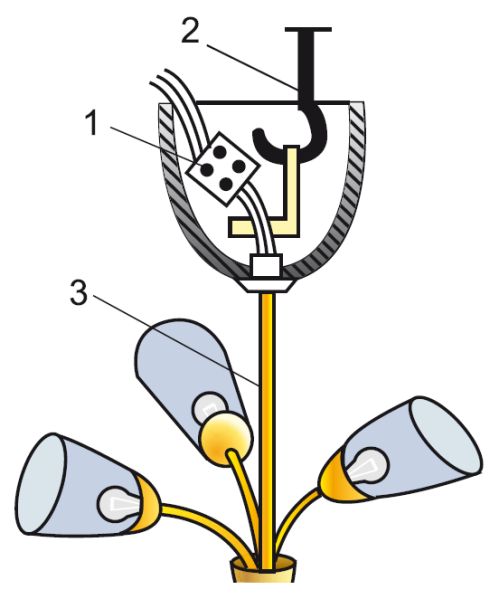

Люстра: 1 — клеммная колодка; 2 — потолочный крюк; 3 — штанга крепления

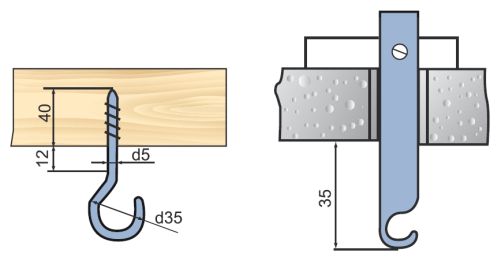

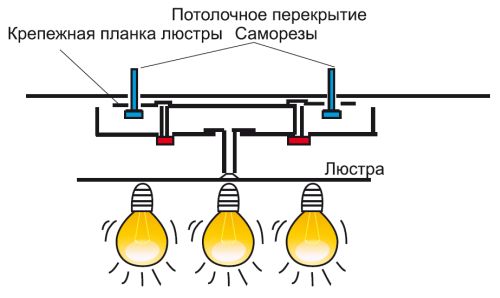

Обычная люстра крепится 2 способами: вешается на крючок или прикручивается дюбель-гвоздями либо шурупами. Для этого на пластине, которая находится внутри декоративной чаши, закрывающей место соединения, есть отверстия. Если люстра вешается на крюк, используются специальные дюбеля, у которых вместо обычного шурупа крючок. Когда люстра достаточно массивна, то вместо дюбель- гвоздей используют металлический анкер диаметром 8–10 мм, который выдерживает нагрузку до 80 кг. Перед тем как вкручивать крюк, его необходимо обернуть двумя слоями изоленты.

Есть вариант, когда потолок пробивается до канала, идущего в плите, и крючок вешается на кусок стального прутка. Он краями заходит в отверстие канала. Затем проем заделывается штукатуркой или гипсовым клеем.

Чтобы люстра размещалась в центре потолка, используется нехитрый метод — из одного угла в другой чертятся линии. В точке их пересечения будет центр, в который можно установить светильник.

Настенные светильники крепятся при помощи дюбель-гвоздей или шурупов. Когда требуется повесить бра на стену, в конструкцию гипсокартонного каркаса необходимо включить дополнительный брус или профиль. Если такового нет, бра не должно быть тяжелым (не более 1 кг), и оно крепится при помощи дюбелей-бабочек.
