Испытание электроустановок
Инженерная компания «ИНТЕХ» оказывает услуги по испытанию электроустановок различного назначения в Москве и Московской области. Испытания электроустановок необходимы для подтверждения соответствия оборудования требованиям нормативных документов, выявления скрытых дефектов, оценки состояния изоляции и эффективности защитных устройств. Работы проводятся с учётом специфики объекта, режима эксплуатации и особенностей электроснабжения.
В практике инженерного обслуживания испытания электроустановок требуются при вводе новых систем в эксплуатацию, после ремонта, при плановых проверках, а также при изменении технологических процессов или выявлении отклонений в работе оборудования. Для корректного выбора методов испытаний и оценки результатов важно учитывать тип электроустановки, условия эксплуатации, требования ПУЭ, ПТЭЭП и отраслевые стандарты.
Критерии выбора программы испытаний
- Назначение электроустановки (производственные, административные, жилые объекты).
- Класс напряжения (до 1000 В, выше 1000 В).
- Наличие и тип заземляющего устройства.
- Состояние изоляции и возраст оборудования.
- Режим эксплуатации (постоянный, периодический, резервный).
- Требования к электробезопасности для персонала и пользователей.
- Особые условия (взрывоопасные зоны, медицинские учреждения, влажные помещения).
- История аварий и ремонтов на объекте.
- Необходимость подтверждения соответствия приёмке или после модернизации.
- Требования ведомственных и отраслевых инструкций.
Что проверяют инженеры при подборе: анализируют исходные данные объекта, оценивают ограничения по размещению оборудования, учитывают особенности трассировки кабелей, режимы работы электроустановки, требования нормативных документов, а также возможность проведения сервисных и эксплуатационных мероприятий без остановки технологических процессов.
Виды испытаний электроустановок: сравнение и применение
- Типовые испытания — применяются для нового оборудования с изменённой конструкцией. Проводятся на заводе-изготовителе для подтверждения соответствия стандартам.
Не подходят, если оборудование уже эксплуатируется или подвергалось ремонту. - Контрольные испытания — проводятся для каждой единицы оборудования перед вводом в эксплуатацию. Используется сокращённая программа по сравнению с типовыми.
Не подходят для комплексной оценки состояния после длительной эксплуатации. - Приёмо-сдаточные испытания — выполняются после монтажа или ремонта для оценки готовности к эксплуатации.
Не применяются для оборудования, находящегося в эксплуатации без изменений. - Эксплуатационные испытания — регулярные проверки оборудования, находящегося в работе или после ремонта. Включают профилактические мероприятия.
Не охватывают все параметры, если требуется полная диагностика после модернизации. - Специальные испытания — проводятся по индивидуальным программам для исследования или при нестандартных условиях эксплуатации.
Нецелесообразны для типовых объектов без особых требований.
Выбор типа испытаний зависит от исходных данных, требований нормативных документов, условий размещения, режима работы оборудования и бюджета на обслуживание.
Типовые сценарии применения испытаний
- Ввод в эксплуатацию нового производственного цеха: требуется приёмо-сдаточное испытание с измерением сопротивления изоляции, проверкой заземления и протоколированием параметров — задача решается комплексно с оформлением документации.
- Плановое обслуживание административного здания: эксплуатационные испытания для оценки состояния электропроводки, автоматических выключателей и устройств защитного отключения, с учётом графика ППР.
- Ремонт электрооборудования в складском комплексе: после замены кабельных линий проводится контрольное испытание с анализом параметров петли «фаза-нуль» и проверкой селективности защитных устройств.
- Проверка электроустановок в медицинском учреждении: особое внимание уделяется заземляющим устройствам, непрерывности цепей и соответствию требованиям отраслевых стандартов.
- Обследование электроустановок после аварийного отключения: внеплановые испытания для выявления причин отказа и оценки состояния изоляции.
Для комплексного обслуживания инженерных систем можно рассмотреть регламент обслуживания электроустановок или обслуживание электроснабжения на объекте.
Когда обращаются за подбором или расчётом программы испытаний
- Планируется ввод в эксплуатацию нового оборудования — требуется подтверждение соответствия и оформление протоколов.
- После капитального или текущего ремонта — необходимо проверить параметры изоляции и работоспособность защитных устройств.
- Обнаружены отклонения в работе электроустановки — нужен анализ состояния и выявление дефектов.
- Требуется подтверждение соответствия требованиям ПУЭ, ПТЭЭП или отраслевых стандартов — для отчётности перед надзорными органами.
- Проводится модернизация или изменение схемы электроснабжения — важно проверить совместимость новых и существующих элементов.
- В объектах с особыми условиями (медицинские, взрывоопасные, влажные помещения) — необходимы дополнительные испытания по специальным программам.
- Планируется аудит или энергообследование — требуется комплексная оценка состояния электроустановок.
Можно описать задачу и получить варианты по исходным данным: +7 (495) 146-67-66 или mail@air-ventilation.ru
Подбор программы испытаний по исходным данным
- Площадь и назначение объекта.
- Схемы электроснабжения и перечень оборудования.
- Требования по электробезопасности и условия эксплуатации.
- История ремонтов и аварий.
- Особые ограничения (доступ, режим работы, технологические процессы).
Инженеры «ИНТЕХ» анализируют предоставленные данные, подбирают оптимальную программу испытаний, согласуют перечень работ и оформляют протоколы в соответствии с нормативными требованиями. Для консультации можно отправить запрос на mail@air-ventilation.ru или воспользоваться формой.
От чего зависит стоимость испытаний
- Объём и сложность электроустановки (количество линий, устройств, особенности схемы).
- Необходимость проведения специальных или внеплановых испытаний.
- Требования по оформлению протоколов и согласованию с надзорными органами.
- Оценка стоимости возможна после предоставления исходных данных или технического задания.
Периодичность и методы испытаний
Периодичность испытаний электроустановок определяется техническим руководителем объекта на основании ПТЭЭП, ПУЭ и отраслевых инструкций. Например, для электропроводки в особо опасных помещениях измерения сопротивления изоляции проводятся ежегодно, для остальных — раз в три года. Для кранов, лифтов и стационарных электроплит — не реже одного раза в год. Внеплановые испытания выполняются при изменении схемы, после аварий или при выявлении дефектов.

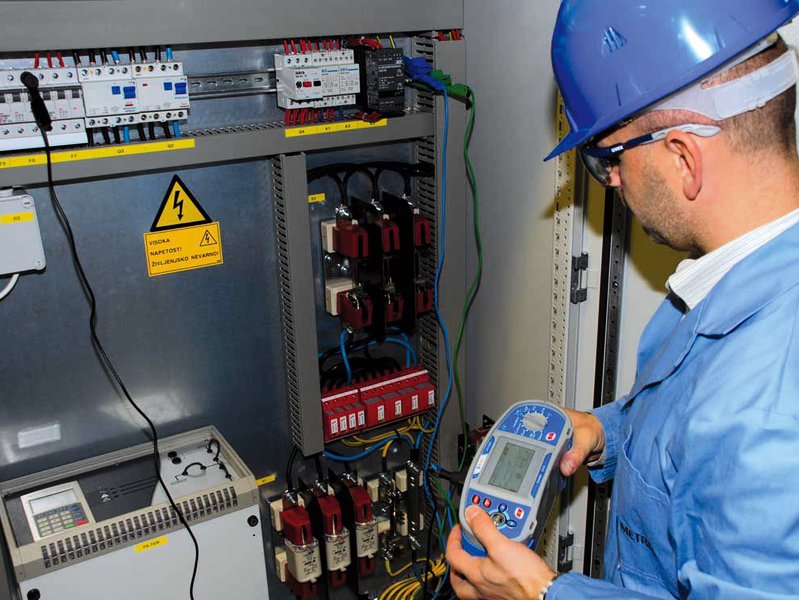

Методы испытаний включают визуальный осмотр, измерение сопротивления изоляции, проверку цепей заземления, испытания устройств защитного отключения, анализ параметров автоматических выключателей. Все работы выполняются с применением сертифицированного оборудования и оформлением протоколов по действующим нормативам.
Требования к безопасности при проведении испытаний
- Осмотр электроустановок выполняет персонал с группой допуска не ниже III (до 1000 В) или IV/V (выше 1000 В), в зависимости от класса напряжения и типа объекта.
- При работе с оборудованием под напряжением используются электрозащитные средства, запрещено касаться изолирующих частей без средств защиты.
- В смене должны быть сотрудники с необходимой группой по электробезопасности, что подтверждается внутренними распоряжениями и инструкциями.
- Порядок проведения испытаний и оформления протоколов согласуется с техническим руководителем объекта.
Комплексные испытания: этапы и протоколы
- Визуальный осмотр для оценки соответствия ПУЭ и СНиП, качества монтажа.
- Проверка цепи между заземлителями и заземлёнными элементами (металлосвязь) — для оценки эффективности защитного заземления.
- Измерение сопротивления заземляющих устройств — по требованиям ПУЭ и ПТЭЭП.
- Измерение сопротивления изоляции проводов, кабелей, аппаратов и обмоток электрических машин — с отключением электроприёмников, между фазами и заземлением.
- Проверка параметров петли «фаза-нуль» — для оценки селективности отключения при коротком замыкании.
- Испытания устройств защитного отключения (УЗО) — по ГОСТ и требованиям ПУЭ.
- Проверка автоматических выключателей (прогрузка автоматов) — для выявления дефектов и соответствия нормативам.
Результаты оформляются в виде протоколов, которые могут быть использованы для отчётности и подтверждения соответствия объекта требованиям надзорных органов.
Термины и пояснения
- Сопротивление изоляции — показатель состояния изоляции кабелей и оборудования, измеряется мегаомметром.
- Петля «фаза-нуль» — цепь между фазным и нулевым проводником, важна для оценки работы защитных устройств.
- Заземляющее устройство — система для отвода тока в землю, обеспечивает электробезопасность.
- УЗО — устройство защитного отключения, реагирует на утечку тока.
- Прогрузка автоматов — испытание автоматических выключателей под нагрузкой.
- ПУЭ — Правила устройства электроустановок, основной норматив для проектирования и эксплуатации.
- ПТЭЭП — Правила технической эксплуатации электроустановок потребителей.
- ППР — планово-предупредительный ремонт, система организации обслуживания.
- Визуальный осмотр — первичная проверка состояния оборудования без применения измерительных приборов.
- Протокол испытаний — официальный документ с результатами измерений и выводами инженера.
Ответы на вопросы по испытаниям электроустановок
- По какому региону вы работаете?
Инженеры «ИНТЕХ» выезжают на объекты в Москве и Московской области для сбора исходных данных, обследования и согласования технических решений. - Как сделать заказ на испытания электроустановок?
Позвоните по телефону +7 (495) 146-67-66 или напишите на mail@air-ventilation.ru. Специалисты уточнят детали и согласуют выезд на объект. - Какие документы предоставляются по итогам испытаний?
Оформляются протоколы испытаний с результатами измерений, заключением инженера и перечнем выявленных отклонений (если есть). - Сколько времени занимает проведение испытаний?
Для типового объекта (до 1000 м²) работы занимают 1–2 дня, для крупных объектов сроки согласуются индивидуально после анализа исходных данных. - Можно ли провести испытания без остановки производства?
В ряде случаев испытания выполняются поэтапно, с минимальным вмешательством в технологический процесс. Возможность согласуется на этапе подготовки программы работ. - Какие объекты чаще всего требуют испытаний?
Промышленные предприятия, склады, офисные здания, медицинские учреждения, торговые центры, объекты с резервным электроснабжением. - Выполняете ли вы испытания после аварий или ремонтов?
Да, инженеры проводят внеплановые испытания для оценки состояния оборудования и выявления причин неисправностей. - Какова стоимость испытаний?
Стоимость зависит от объёма работ, сложности объекта и перечня необходимых измерений. Оценка возможна после предоставления исходных данных. - Можно ли заказать комплексное обслуживание электроустановок?
Да, «ИНТЕХ» предлагает комплексное обслуживание, включая испытания, диагностику и оформление документации. Подробнее — на странице обслуживания электроустановок.
