Проектирование системы отопления

Проектирование отопления

Проектировщики компании «Инженерные системы» выполняют проектирование систем отопления для коттеджей, загородных домов, квартир, офисов, ресторанов и других объектов.

Проект отопительной системы разрабатывается на основании технического задания заказчика, архитектурно-строительных чертежей и действующих строительных норм и правил.

В проекте предусматриваются источники теплоснабжения, автоматика теплового пункта, принципы построения систем отопления и теплоснабжения потребителей в соответствии с утвержденным техническим заданием на проектирование.

В проекте отопления может быть предусмотрена также возможность дистанционного управления климатом по отдельным помещениям.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Цены на проектирование отопления

Название работы Описание Единица измерения Стоимость в рублях
1

Проектирование системы отопления

Состав проекта:

  • техническая документация,
  • подбор по теплотехническому расчету необходимой мощности радиаторов,
  • подбор надлежащих материалов и оборудования,
  • схема разводки радиаторного отопления,
  • официальные сертификаты на устанавливаемое оборудование,
  • полная спецификация,
  • аксонометрическая схема,
  • один выезд специалиста-проектировщика на объект.
м2

80

2

Проектирование системы напольного отопления

Состав проекта:

  • техническая документация,
  • подбор надлежащих материалов и оборудования,
  • подбор мощности теплых полов по теплотехническому расчету,
  • официальные сертификаты на устанавливаемое оборудование,
  • схема напольного отопления,
  • аксонометрическая схема,
  • полная спецификация,
  • один выезд специалиста-проектировщика на объект.
м2

80

3

Проектировочные работы по системе водоснабжения

Состав проекта:

  • техническая документация,
  • подбор надлежащих материалов и оборудования,
  • расчет водопотребления,
  • официальные сертификаты на устанавливаемое оборудование,
  • схема разводки водоснабжения,
  • схема подключения полотенцесушителей,
  • аксонометрическая схема,
  • полная спецификация,
  • дополнительно
  • один выезд специалиста-проектировщика на объект.
м2

50

4

Проектировочные работы по системе канализации

Состав проекта:
  • техническая документация,
  • подбор надлежащих материалов и оборудования,
  • официальные сертификаты на устанавливаемое оборудование,
  • схема разводки канализации,
  • аксонометрическая схема с указанием необходимых уклонов,
  • полная спецификация.
м2

50

5

Проектировочные работы по системе вентиляции

Состав проекта:
  • техническая документация,
  • подбор надлежащих материалов и оборудования,
  • подбор мощности калориферов,
  • официальные сертификаты на устанавливаемое оборудование,
  • схема разводки воздуховодов,
  • аксонометрическая схема,
  • полная спецификация,
  • характеристика отопительно-вентиляционного оборудования
  • таблица воздухообменов помещений
  • один выезд специалиста-проектировщика на объект.
м2

60-120

6

Проектировочные работы по системе кондиционирования

Состав проекта:
  • техническая документация,
  • подбор надлежащих материалов и оборудования,
  • подбор мощности воздухоохладителей по избыточным тепловыделениям,
  • официальные сертификаты на устанавливаемое оборудование,
  • схема разводки теплоносителя и размещения оборудования,
  • аксонометрическая схема,
  • полная спецификация,
  • один выезд специалиста-проектировщика на объект.
м2

70

7

Проект котельной

Состав проекта:
  • теплотехнический расчет,
  • техническая документация,
  • подбор надлежащих материалов и оборудования котельной,
  • подбор автоматики,
  • официальные сертификаты на устанавливаемое оборудование,
  • теплотехническая схема теплового пункта,
  • расстановка оборудования в котельной (в плоскости),
  • полная спецификация,
  • один выезд специалиста-проектировщика на объект.



компл.

от 7000

8

Проект слаботочных систем.

Состав проекта:
  • техническая документация,
  • подбор надлежащих материалов и оборудования,
  • расчеты и планы питающих сетей,
  • официальные сертификаты на устанавливаемое оборудование,
  • поэтажные планы расположения оборудования и трасс прохождения кабелей,
  • полная спецификация.
м2

70

9

Визуализация проекта котельной в 3D

Состав проекта:
  • визуализация помещения котельной с установленным оборудованием.
компл.

от 9600

10

Выезд проектировщика на объект

При заключении договора cумма идет в зачет оплаты проектных работ.



2100

11

Теплотехнический расчет

Расчет тепловых потерь здания.

м2

25

12

Перенос чертежей с бумажного носителя в электронный вид

  м2

25

Этапы проектирования

Процесс создания проекта отопления включает в себя ряд этапов:

  1. Разработку эскизного проекта.
  2. Разработку технико-экономического обоснования (ТЭО) создания отопительной системы, состоящего из технического задания и коммерческого предложения.
  3. Разработку монтажных схем.
  4. Разработку проектной документации на систему отопления, т.е. проекта системы отопления.

1. Эскизный проект

Эскизный проект (ЭП) системы отопления предназначен для определения требований относительно решений объекта и подтверждения возможности его создания. Иногда стадия эскизного проекта пропускается, и все работы, предусмотренные на этом этапе, выполняются на стадии ТЭО. Мы не придерживаемся такого подхода.

Наша компания готова предложить несколько вариантов уже на стадии ЭП. Эскизный проект выполняется с составлением экспликации основного оборудования, марки оборудования и производителя. Что позволяет выбрать оптимальный и менее затратный способ решения поставленной задачи на самом раннем этапе.

2. Техническое задание и коммерческое предложение

На втором этапе на основании утвержденного эскизного проекта и предварительных расчетов разрабатываются:

  • документ, содержащий текстовое описание создаваемой отопительной системы — техническое задание (ТЗ);
  • и возможные инвестиционные затраты на ее создание — коммерческое предложение (КП).

К нам часто заказчики обращаются с вопросом: «А сколько стоят услуги ваших специалистов и во что мне обойдётся система отопления моего дома (цеха, предприятия и т.п.)?» При этом у задавшего такой вопрос отсутствует какой-либо проект на желан-ную систему отопления, а порой и нет ответа на вопрос самому себе: «А что же я сам хочу?». Естественно, что мы не можем дать «в лёт» ответ на такой вопрос, и нам приходится очень долго объяснять, почему мы не можем этого сделать. Поэтому мы ниже приводим типовую форму технического задания на проектирование системы отопления, из которой наглядно видно на какое количество вопросов необходимо ответить проектанту, чтобы выполнить проектные работы. И это далеко не полный спектр всех вопросов. И только на основании готового проекта сметчик уже имеет возможность выдать смету на объект. И для нас, как специалистов, однозначно понятно одно, что если кто-то «в лёт» говорит цену, то это всего лишь бессовестный обман заказчика и не более. Чудес не происходит.

Скачать: Техническое задание на проектирование системы отопления

3. Расчеты и разработка схем прокладки инженерных коммуникаций

Третий этап проектирования — это проведение расчетов и разработка схем прокладки инженерных коммуникаций. После согласования с заказчиком этого этапа проектирования возможно проведение монтажных работ по системе отопления с привлечением наших монтажных бригад.

4. Проект отопления — полный пакет проектной документации

Четвертый этап — это выполнение работ по составлению полных спецификаций на отопительное оборудование и материалы, а так же оформление проектной документации в виде, соответствующем установленным нормам и правилам.

Выполнение работ по всем четырем этапам позволяет создать полный пакет проектной документации, который и называется проектом отопления. Предлагаемые проекты отопительных систем позволяют качественно выполнить все дальнейшие монтажные работы по установке оборудования.

Схема отопления частного дома

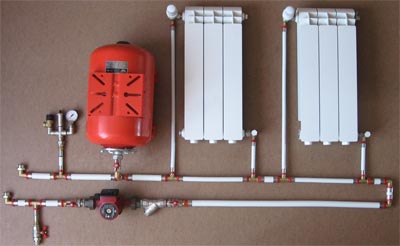

Насос в системе отопления

Чтобы разобраться в схеме отопления частного дома, своими руками возведенного, необходимо знать некоторые правила. Они касаются проведения монтажных работ, а также грамотного подбора отопительного оборудования, разводки труб и вида отопительной системы.
В этой статье мы разберем все схемы и выясним, какие нюансы необходимо учесть, чтобы система работала эффективно.

Сразу же определимся, что будем рассматривать только водяное отопление с использованием котлов и труб. Во-первых, эта система считается самой простой и надежной. А, во-вторых, можно подобрать такую схему и соорудить такую систему, что и ее работа будет эффективной, и практическая сторона дела будет соблюдена.

Принцип работы такой отопительной системы заключается в следующем. Теплоноситель в отопительном котле нагревается и по трубопроводу поступает в приборы отопления —  радиаторы. Здесь он отдает тепло и возвращается по обратному контуру к котлу. И весь процесс повторяется заново. Получается, что водяное отопление — это своеобразный цикличный технологический процесс.

Виды схем отопления

Итак, какая схема отопления частного дома лучше всего? Их существует две:

  • Однотрубная.
  • Двухтрубная.

Однотрубная система

Из двух вышеперечисленных это самая дешевая и самая простая система. Она представляет собой кольцо, в которое установлены в последовательном порядке радиаторы отопления. Теплоноситель движется от радиатора к радиатору, пока не пройдет все и не вернется в котел. Очень просто.

Казалось бы, такая схема должна быть оптимальной, ведь именно простота и экономичность часто являются основополагающими факторами, влияющими на выбор.

Но не все так просто, как кажется на первый взгляд. Судите сами. Теплоноситель, разогретый до определенной температуры (обычно это +75 С), движется к первому отопительному прибору. Ему он отдает определенное количество тепла, остывая при этом на несколько градусов.

Однотрубное

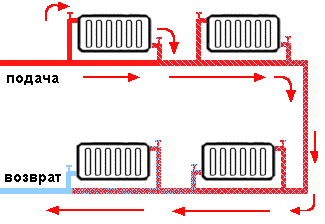

Однотрубная схема отопления

Во втором радиаторе еще не понятно, что теплоноситель остыл. А вот уже в четвертом или пятом это будет заметно.

Дойдя до последнего радиатора, теплоноситель будет иметь температуру приблизительно +45 С. А такой температурой помещение не прогреть.

Что делать? Выхода два:

  1. Увеличить количество секций последних радиаторов, тем самым повысив площадь теплоотдачи.
  2. Увеличить температуру теплоносителя, выходящего из отопительного котла. А это потребует большего расхода топлива.

Оба варианта имеют экономическую составляющую, которая, к сожалению, распределяется не в сторону уменьшения затрат, а наоборот — в сторону повышения. И здесь придется выбирать, что для вас лучше.

Есть еще один вариант. Это схема с принудительной циркуляцией теплоносителя. Что это такое?

Это когда в системе отопления присутствует агрегат, обычно циркуляционный насос, создающий внутри нее небольшое давление. Оно обеспечивает равномерное распределение теплоносителя по всем радиаторам. К тому же горячая вода движется по системе с небольшой скоростью, а это влияет на инертность системы, так что происходит быстрый нагрев.

Этот вариант эффективнее двух первых, но установленный в систему циркуляционный насос работает от сети электрического тока. В чем же неудобство?

  • Во-первых, он потребляет немного электрической энергии, но это дополнительные расходы.
  • Во-вторых, если нет электричества, то нет и давления внутри отопления. А зимой выключение подачи электроэнергии в загородных поселках — дело нередкое.

Двухтрубная система

Двухтрубная

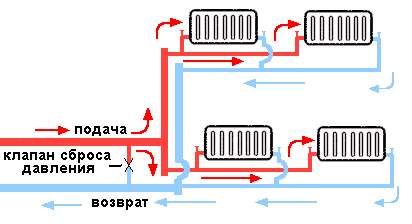

Двухтрубная система отопления жилого дома

Сказать, что она лучше первой — значит, ничего не сказать. Такая схема работает намного эффективнее, потому что к каждому радиатору подводится своя отдельная труба с теплоносителем. А вот обратный контур у них один. И от каждого радиатора спускается к обратке отдельная труба, по которой выводится теплоноситель.

В целом эта система не сложная. Необходимо только выбрать, как теплоноситель будет подаваться к радиаторам — по лучевой или коллекторной схеме.

В первом случае труба подачи поднимается вверх под потолок в чердачное помещение, где от нее к каждой трубе отводится своя индивидуальная труба. Получается своеобразный контур, похожий на солнце, где в центре — труба от котла, а в стороны расходятся лучи труб на радиаторы. Отсюда и ее название — лучевая.

Коллекторная схема считается более современной. На чердаке устанавливают специальный прибор, который носит название коллектора. Он состоит из конструкции труб, через которые происходит распределение теплоносителя по всей системе. Здесь же установлена запорная арматура, отсекающая каждый контур.

Это делает удобным эксплуатацию системы, а также упрощает процесс ремонта, если он необходим. Так, можно отремонтировать не только отдельный подводящий в помещение контур, но даже отдельно стоящий радиатор.

По всем параметрам коллекторная схема превосходит остальные. Но у двухтрубной системы, а тем более коллекторной, есть один существенный недостаток. Это большое количество материала, используемого для возведения данной схемы. Сюда входят труба, запорная арматура, контролирующие и регулирующие приборы и датчики. Поэтому раскошелиться здесь придется. Но если вы хотите, чтобы в вашем доме всегда было тепло во всех комнатах, то именно такая схема поможет вам это сделать.

Расположение труб

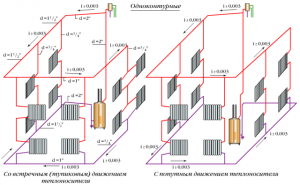

Одноконтурные системы с естественной циркуляцией

Можно ли устанавливать в двухтрубную систему отопления циркуляционный насос? Насколько это актуально? Большой необходимости в этом нет, потому что двухтрубная система с естественной циркуляцией работает эффективно. Так что лишние расходы ни к чему.

Теперь возвращается к вопросу, можно ли соорудить систему отопления в частном доме своими руками. Здесь, как и везде, многое будет зависеть от навыков владения разными инструментами и наличия опыта проведения монтажных работ. Если у вас нет ни того, ни другого, последствия могут быть не очень радужными.

Первым делом закипит котел, а батареи будут холодными. При неправильно сделанном уклоне верхней разводки труб в комнатах будет прохладно, даже при горячем котле. То же самое относится и к обратному контуру.

Если вы не в том месте установите циркуляционный насос, он проработает один сезон и остановится, начнет подтекать, то есть, появятся проблемы. Ну а если неправильно поставите расширительный бак, то получите нехватку теплоносителя в системе.

И таких нюансов можно перечислять еще много. Так что в идеале монтаж системы отопления — это работа мастеров. Но если вы хотите сэкономить, и ваш бюджет поджимает, то придется учиться.

Какой отопительный котел выбрать?

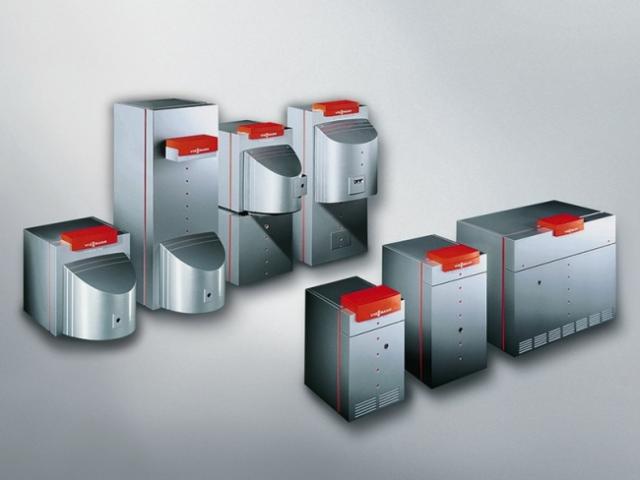

Современное отопительное оборудование

Не секрет, что существует достаточно большой выбор современных отопительных котлов. Их делят на виды по топливу, на котором они работают. Какой именно выбрать, решать приходится по обстоятельствам. За основу берется то топливо, которое легче всего найти в вашем регионе, и которое дешевле всех остальных.

В настоящее время производители предлагают комбинированные модели, работающие на двух видах топлива. К примеру, газ и дрова, газ и электричество, уголь и электричество, дрова и солярка. Когда кончается одно топливо, его можно заменить другим. Поэтому совет — выбирайте тот котел, который для вас удобен и в плане обеспечения топливом, и в плане эксплуатации и обслуживания.

Трубы для отопления

Труба отопления

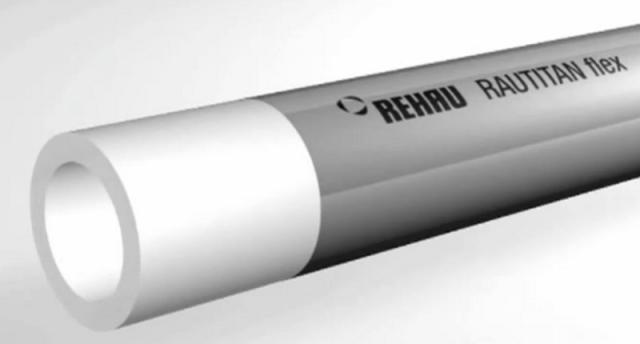

Металлопластиковая труба REHAU

Какие трубы лучше? Для водяного отопления оптимальным вариантом являются металлопластиковые трубы, которые могут выдерживать высокие температуры. Но если в системе отопления частного дома устанавливают твердотопливный котел, то лучше использовать металлические трубы. Ведь иногда температура теплоносителя, выходящего из котла, может составлять более +100С, и пластик выдержать ее не сможет.

Выбирая схемы монтажа отопления в частном доме, необходимо все тщательно продумать, взвесить и утвердить на семейном совете бюджет исключительно на отопление. Именно от денег и придется плясать. Если бюджет большой, то можно устанавливать двухтрубную схему, да еще с коллектором и насосом. Если маленький, значит, можно обойтись и однотрубной схемой. Но если добавить немного денег и купить циркуляционный насос, то даже эта система будет работать неплохо.

Примеры проектов систем отопления

После гидравлического расчета может оказаться, что сопротивление отопительной системы слишком большое. Можно, конечно, приобрести циркуляционный насос помощнее. Можно, как уже предлагалось в предыдущей статье, увеличить диаметры труб. Но есть ещё вариант: изменить способ подключения радиаторов. Поэтому я решил добавить эту статью, в которой рассмотрены примеры проектов систем отопления одного и того же дома.

В предыдущих материалах я выполнил расчёты для двухтрубной системы отопления. Можно заменить её на однотрубную и выполнить все расчёты по новой...

Ну, не все, конечно: теплопотери считать заново не нужно. А также не нужно заново считать секции радиаторов. Речь только о гидравлическом расчёте.

Итак, как я уже сказал, ниже три примера проекта одного и того же дома, но в каждом примере радиаторы подключены по другой схеме. Все эти схемы разбирались уже, но, полагаю, освежить память будет полезно.

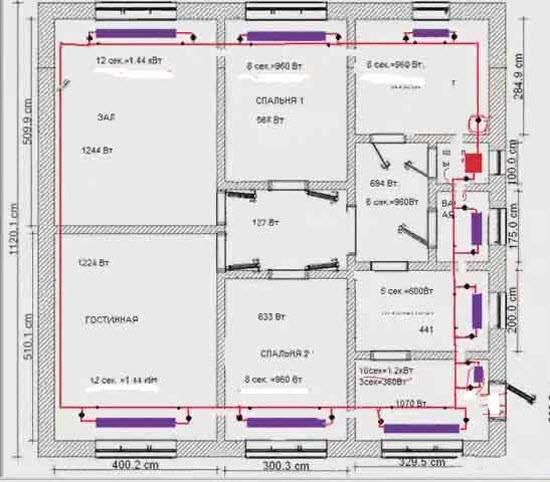

Пример 1. Проект системы отопления с подключением радиаторов по двухтрубной схеме

Расчёт мощности радиаторов отопления

В котельной находится котёл (красный прямоугольник). Причём, сразу стоит оговориться: если котёл настенный, то устанавливать его в котельной не обязательно, устанавливать его допускается и в кухне, и в прихожей. Но при проектировании нужно помнить о вытяжной трубе.

Итак, возвращаемся к системе отопления.

Радиаторы, как и положено, под окнами; на схеме радиаторы фиолетовым цветом.

Чтобы не тянуть трубы по периметру всего дома, трубопровод спроектирован двумя петлями.

Подающая труба отмечена красным, обратка – синим. Чёрные точки на подаче и на обратке – это запорная арматура (радиаторные краны, термоголовки и т. п.). Запорную арматуру нужно ставить обязательно – на случай, если радиатор по какой-либо причине выйдет из строя, и его нужно будет отсоединить от системы для замены или ремонта без остановки всей системы.

Кроме запорных вентилей на каждом радиаторе, такие же вентили стоят на подаче для каждого крыла, сразу после котла.

Для чего здесь ставится запорная арматура? Как видно по схеме, длина петель системы не одинакова: «крыло», идущее от котла вверх (если смотреть по схеме), короче того, которое идёт вниз. А значит, сопротивление более короткого трубопровода будет меньше. Поэтому теплоноситель может больше идти по более короткому крылу, тогда более длинное «крыло» будет холоднее. За счёт кранов на подающей трубе мы сможем отрегулировать равномерность подачи теплоносителя.

Такие же краны ставятся и на обратке обеих петель – перед котлом.

Пример 2. Проект системы отопления с подключением радиаторов по однотрубной схеме

На схеме ниже изображён тот же самый проект дома, но система отопления однотрубная.

Расчёт мощности радиаторов отопления

В принципе, требования здесь те же самые (запорная арматура на каждом радиаторе, на подаче и на обратке).

Единственное отличие – труба идёт по всему периметру дома, а не отдельными контурами, как в примере с двухтрубной системой. Кроме того, нужно помнить, что при однотрубной системе под радиаторами должна ставиться труба меньшего диаметра (на схеме такие участки под радиаторами отмечены точками). Это нужно для равномерного нагрева радиаторов. Подробно о нюансах однотрубной системы отопления вы можете прочитать из отдельной статьи.

Пример 3. Проект системы отопления с подключением радиаторов по коллекторной схеме

Ну и на схеме ниже изображена коллекторная схема обвязки.

Расчёт мощности радиаторов отопления

Зелёные прямоугольники – это коллекторные шкафы, к которым идёт общая подающая труба от котла. А уже от коллекторов расходятся подающие и обратные трубопроводы к радиаторам в помещениях. Общая подающая и обратная трубы большего диаметра, чем трубы, идущие от коллекторов к радиаторам.

В чём преимущества такой схемы подключения?

Благодаря коллекторам, можно регулировать по температуре каждый радиатор отдельно. Минус же такой системы в том, что её хорошо монтировать, когда дом новый, ещё строящийся – в котором ещё нет полов (ведь «лучи», как правило, «прячутся» под пол).

Вторая проблема – найти подходящее место для размещения коллекторных шкафов.

Вот, собственно, и все примеры. Они здесь лишь для того, чтобы напомнить, что из любой ситуации есть несколько выходов. И если вас в расчётах не устраивают результаты, то на стадии проектирования можно вносить коррективы по своему усмотрению.
