Отопление многоэтажных домов

Проектирование и внедрение систем отопления для многоэтажных домов выполняется профильными инженерными организациями на основании технического задания, исходных данных по объекту и действующих нормативных документов (СП 60.13330.2020, СП 124.13330.2012 и др.). В расчетах учитываются тепловые нагрузки, этажность, особенности архитектуры, интеграция с системами вентиляции и водоснабжения, а также эксплуатационные режимы и требования к энергоэффективности.

• Анализ исходных данных и расчет теплопотерь здания
• Выбор схемы теплоснабжения (централизованная или автономная)
• Определение параметров теплоносителя (давление, температура)
• Разработка проектной документации с учетом интеграции с другими инженерными системами
• Оценка рисков, ограничений и подготовка к реализации

Комплексный подход позволяет обеспечить надежную работу отопления, сбалансированное распределение тепла и соответствие нормативным требованиям для многоэтажных жилых зданий. Для оптимального микроклимата важно также учитывать взаимодействие с системами вентиляции здания.

Во время проектирования профессиональных систем отопления необходимо учитывать все факторы — как внешние, так и внутренние. В особенности это касается схем теплоснабжения для многоквартирных зданий.  Чем особенна система отопления многоэтажного дома: давление, схемы, трубы. Сначала нужно разобраться со спецификой ее обустройства.

Особенности теплоснабжения многоэтажных домов

Автономное отопление многоэтажного дома должно выполнять одну функцию — своевременную доставку теплоносителя каждому потребителю с сохранением его технических качеств (температуры и давления). Для этого в здании должен быть предусмотрен единый распределительный узел с возможностью регулирования. В автономных системах он совмещен с устройствами нагрева воды — котлами.

Характерные особенности системы отопления многоэтажного дома заключаются в его организации. Она должна состоять из следующих обязательных компонентов:

• Распределительный узел. С его помощью происходит подача горячей воды по магистралям;
• Трубопроводы. Они предназначены для транспортировки теплоносителя в отдельные комнаты и помещения дома. В зависимости от способа организации бывает однотрубная или двухтрубная система отопления многоэтажного дома;
• Контрольно-регулирующая аппаратура. Ее функция — изменение характеристик теплоносителя в зависимости от внешних и внутренних факторов, а также его качественный и количественный учет.

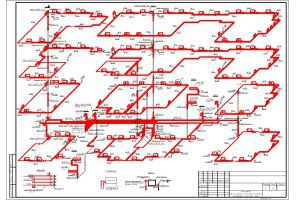

На практике схема отопления жилого многоэтажного дома состоит из нескольких документов, включающих в себя помимо чертежей расчетную часть. Она составляется специализированными проектными бюро и должна соответствовать актуальным нормативным требованиям (СП 60.13330.2020, СП 124.13330.2012).

Отопительная система является неотъемлемой частью многоэтажного дома. Ее качество проверяется при сдаче объекта или во время осуществления плановых проверок. Ответственность за это лежит на управляющей компании.

О централизованной системе отопления и схемах его реализации

ЦСО (центральная система отопления многоэтажного дома) никогда не отличалась особой эффективностью – по пути к потребителю и сейчас теряется до 30% тепла, которое потребителем же и оплачивается. Поэтому многие владельцы квартир отказываются от ЦСО в пользу автономной системы ввиду ее бо́льшей эффективности и экономичности. Но как работает централизованный обогрев квартир, и можно ли его улучшить?

Система разводки труб по дому схематично очень сложная, плюс подвод труб в жилой дом, и распределение тепла по районам. Только в одном отдельно взятом доме в схему включаются сотни вентилей, кранов, сливов, фитингов, распределителей и фланцев, которые работают на центральное оборудование — элеваторный узел, регулирующий раздачу тепла по дому.

Схемы подачи теплоносителя в отдельную квартиру с элеваторного узла бывают разными. Так, схема с нижним разливом использует принцип подачи теплоносителя по направлению снизу вверх. Те, кто живет в «брежневках», «хрущевках» и «сталинках», знают, как это работает.

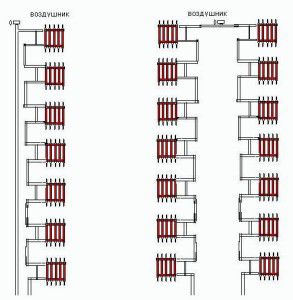

В многоэтажном доме с такой схемой подачи теплоносителя подающая и обратная трубы монтируются по периметру дома, начиная с подвала, и выполняют роль перемычек между тепловыми магистралями. Такая схема представляет собой замкнутый цикл с началом и окончанием в подвале дома. Верхняя точка этой трубной разводки – самая высокая квартира (квартиры) в доме.

1. Главный недостаток, от которого эта система отопления в многоквартирном доме так и не избавилась – обязательный спуск воздуха в самой верхней точке разводки при запуске системы. Для этого используют краны Маевского или обычные вентили. Если воздух не спустить, то воздушная пробка обязательно перекроет систему в какой-то произвольной точке, закрыв обогрев всему дому.
2. Еще один минус схемы с нижним разливом – половина дома обогревается более горячими батареями (от трубы подачи теплоносителя), а вторая половина жильцов получает несколько охлажденный теплоноситель (бо́льшей частью – уже от обратки), и с этим ничего не поделаешь. Температурная разница особо заметна на нижних этажах дома.

Важно: Для тех, кто еще подключен к центральной системе отопления и живет на последнем этаже – не переносите кран Маевского на чердак, чтобы не возникло вопросов, в том числе и финансового порядка, к вам от вашего ЖКХ. Тем более, что чердак не отапливается, и трубы могут просто размерзнуться и порваться.

Верхний розлив используется для более высоких домов, начиная с девятиэтажных зданий. Труба подачи теплоносителя не заходит в квартиры, а проводится на технический этаж – самый верхний, сразу после последнего жилого. На этом этаже размещается расширительная емкость, воздушный клапан и задвижки, при помощи которых отключаются нужные стояки в случае необходимости – ремонта или аварии. При организации схемы с верхним розливом тепло распределяется по квартирам равномернее, и раздача не зависит от того, на каком этаже и в каком подъезде находится квартира. Такая система отопления в многоквартирном доме, схема которой представлена на рисунке ниже, является оптимальной для высотных домов.

Недостаток схемы один: после транспортировки по всем этажам многоквартирного многоэтажного дома теплоноситель до последней ветки раздачи тепла доходит остывшим, и увеличить теплоотдачу в квартире можно только увеличением количества секций в радиаторах по всей квартире.

Регламент предоставления услуг центрального отопления многоквартирного дома оговаривает предельные значения температуры в квартире: во время отопительного сезона температура в жилых помещениях не должна быть меньше +20 °С, а в ванной или в совмещенном санузле +25 °С. Для кухни температурные порог меньше – до +18 °С, так как она практически всегда отапливается дополнительно – печью (газовой или электрической) для приготовления пищи.

Важно: все температурные требования применимы для квартир в центре дома. Для угловых и боковых квартир температура должна быть больше на 3–5 °С.

Специалисты, работающие в этой сфере, отмечают, что центральное отопление в многоквартирном доме постепенно уступает место мини-котельным и автономным системам отопления. Однако на данный момент выбор схемы зависит от технических и экономических условий конкретного объекта.

Разводка труб в многоэтажном доме

Виды разводок труб в многоэтажном доме

Для нормальной работы теплоснабжения здания необходимо знать его основные параметры. Какое давление в системе отопления многоэтажного дома, а также температурный режим будут оптимальными? Согласно нормативам эти характеристики должны иметь следующие значения:

• Давление. Для зданий до 5-ти этажей – 2–4 атм. Если же количество этажей девять – 5–7 атм. Разница заключается в напоре горячей воды для ее транспортировки на верхние уровни дома;
• Температура. Она может варьироваться от +18 °С до +22 °С. Это относится только к жилым помещениям. На лестничных площадках и нежилых комнатах допускается снижение до +15 °С.

Определив оптимальные значения параметров, можно приступать к выбору разводки отопления в многоэтажном доме.

Она во многом зависит от этажности здания, его площади и мощности всей системы. Также учитывается степень теплоизоляции дома и балансировка системы отопления.

Разница давления в трубах на 1-м и 9-м этажах может составлять до 10% от нормативного. Это нормальная ситуация для многоэтажного дома.

Однотрубная разводка отопления

Это один из экономных вариантов организации теплового снабжения в здании с относительно большой площадью. Впервые массово однотрубная система отопления многоэтажного дома стала применяться для «хрущевок». Принцип ее работы заключается в наличии нескольких распределительных стояков, к которым происходит подключение потребителей.

Подача теплоносителя происходит по одному контуру труб. Отсутствие обратной магистрали значительно упрощает монтаж системы, уменьшая при этом затратную часть. Однако при этом ленинградская система отопления многоэтажного дома имеет ряд недостатков:

• Неравномерный нагрев помещения в зависимости от удаленности точки забора горячей воды (котла или коллекторного узла). Т.е. возможны варианты, когда у потребителя, подключенного раньше по схеме, батареи будут горячее, чем у следующих по цепочке;
• Проблемы с регулировкой степени нагрева радиаторов. Для этого на каждом радиаторе нужно делать байпас;
• Сложная балансировка однотрубной системы отопления многоэтажного дома. Она осуществляется с помощью терморегуляторов и запорной арматуры. При этом сбой системы возможен даже при незначительном изменении входных параметров – температуры или давления.

В настоящее время установка однотрубной системы отопления многоэтажного дома новой постройки встречается крайне редко. Это объясняется трудностью индивидуального учета теплоносителя в отдельной квартире. Так, в жилых зданиях хрущевского проекта количество распределительных стояков в одной квартире может доходить до 5-ти. Т.е. на каждый из них необходимо устанавливать счетчик учета потребления энергоносителя.

Правильно составленная смета на отопление многоэтажного дома с однотрубной системой должна включать в себя не только затраты на техническое обслуживание, но и модернизацию трубопроводов – замену отдельных компонентов на более эффективные.

Двухтрубная разводка отопления

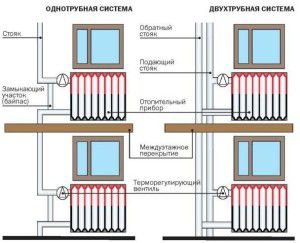

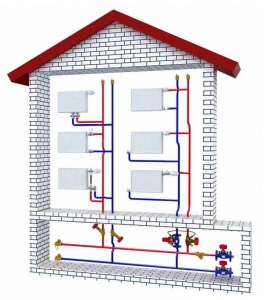

Для повышения эффективности работы лучше всего устанавливать двухтрубную систему отопления многоэтажного дома. Она также состоит из распределительных стояков, но после прохождения теплоносителя через радиатор он попадает в обратную трубу.

Ее главным отличием является наличие второго контура, выполняющего функцию обратной магистрали. Он необходим для сбора остывшей воды и ее транспортировки к котлу или в тепловую станцию для дальнейшего нагрева. Во время проектирования и эксплуатации необходимо учитывать ряд особенностей системы отопления многоэтажного дома подобного типа:

• Возможность регулировки уровня температуры в отдельных квартирах и во всей магистрали в целом. Для этого необходимо установить смесительные узлы;
• Для выполнения ремонта или профилактических работ не нужно отключать всю систему, как в ленинградской схеме отопления многоэтажного дома. Достаточно с помощью запорной арматуры перекрыть поступление в отдельный контур отопления;
• Низкая инерционность. Даже при хорошей балансировке однотрубной системы отопления многоэтажного дома потребителю нужно ждать 20–30 секунд, пока горячая вода по трубопроводам дойдет до радиаторов.

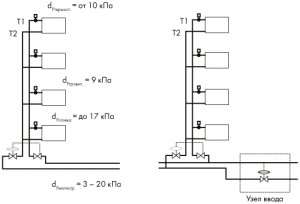

Какое оптимальное давление в системе отопления многоэтажного дома? Все зависит от его этажности. Оно должно обеспечить поднятие теплоносителя на нужную высоту. В некоторых случаях эффективнее установить промежуточные насосные станции, чтобы уменьшить нагрузку на всю систему. При этом оптимальное значение давления должно быть от 3 до 5 атм.

Перед приобретением радиаторов нужно узнать по схеме отопления жилого многоэтажного дома ее характеристики — давление и температурный режим. Основываясь на этих данных выбираются батареи.
