Система чиллеры и фанкойлы: проектирование, подбор, монтаж и обслуживание
Инженерная компания «ИНТЕХ» выполняет проектирование, подбор, монтаж и сервисное обслуживание систем чиллер-фанкойл для коммерческих, административных и жилых зданий в Москве и Московской области. Работы осуществляются на основе инженерных расчетов тепловых нагрузок, анализа архитектурных и эксплуатационных ограничений, а также требований к интеграции с другими инженерными системами здания.
- Анализ исходных данных по теплопритокам и особенностям объекта
- Расчет параметров системы с учетом режимов эксплуатации и сезонности
- Оценка ограничений по размещению оборудования и трассировке коммуникаций

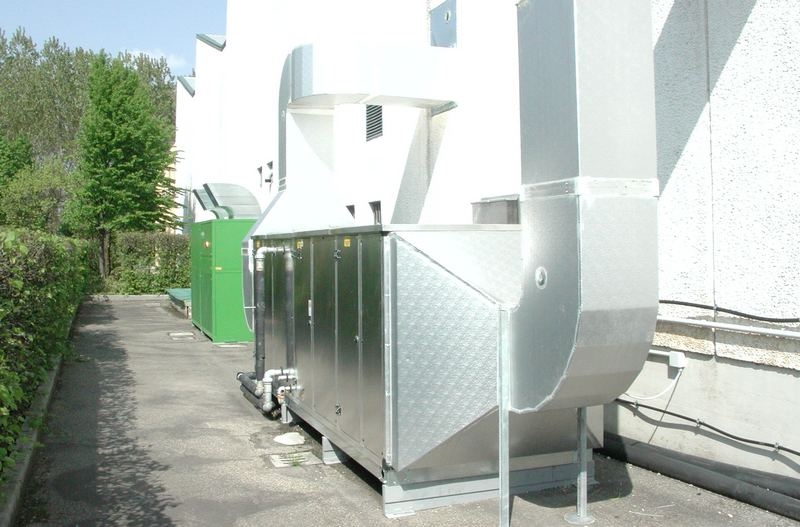

- Интеграция с системами вентиляции, отопления и автоматизации
- Разработка проектной документации и подготовка к реализации
Системы чиллер-фанкойл применяются для централизованного кондиционирования и поддержания микроклимата в зданиях с различными требованиями к температуре и влажности. Корректная реализация требует учета нормативных требований, энергоэффективности и обеспечения сервисного доступа.
Подбор системы по исходным данным
- Площадь и назначение помещений.
- Планы и схемы здания (этажность, размещение оборудования, трассы коммуникаций).
- Требуемые параметры микроклимата (температура, влажность, кратность воздухообмена).
- Ограничения по размещению, уровню шума, доступу для обслуживания.
- Особенности эксплуатации (режим работы, сезонность, интеграция с другими системами).
Инженеры «ИНТЕХ» выполняют расчет, подбор оборудования, разрабатывают проектную документацию и предлагают оптимальные решения с учетом всех требований.
Связаться: mail@air-ventilation.ru или форма
Критерии выбора системы чиллер-фанкойл
- Площадь и назначение здания (офис, торговый центр, гостиница, жилой дом, промышленное помещение).
- Требуемая холодопроизводительность и диапазон температур.
- Возможности размещения чиллера (на крыше, в техническом помещении, на улице).
- Тип теплоносителя (вода или незамерзающая жидкость) и требования к его циркуляции.
- Длина и конфигурация трубопроводных трасс между чиллером и фанкойлами.
- Ограничения по уровню шума и вибрации для внутренних помещений.
- Наличие или отсутствие режима обогрева (тепловой насос).
- Требования к автоматизации, диспетчеризации и интеграции с другими инженерными системами.
- Доступность сервисного обслуживания и профилактики оборудования.
- Бюджет проекта и стоимость жизненного цикла системы.
Что проверяют инженеры при подборе: анализируют исходные данные по тепловым нагрузкам, оценивают ограничения по размещению и трассировке, учитывают режимы работы (например, круглогодичная эксплуатация или сезонность), проверяют соответствие нормативам по шуму и энергоэффективности, закладывают решения для удобства обслуживания и минимизации простоев.
Виды систем чиллер-фанкойл: сравнение и применение

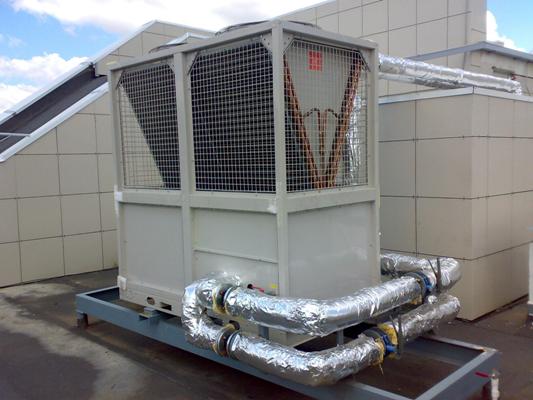

- Чиллеры с воздушным охлаждением конденсатора — размещаются на открытых площадках или крышах, не требуют подключения к системе водоснабжения для охлаждения. Применяются на объектах с ограниченным доступом к воде.
Преимущества: простота монтажа, автономность.
Ограничения: более высокий уровень шума, зависимость от температуры наружного воздуха.
Не подходит, если требуется минимальный шум или размещение внутри здания. - Чиллеры с водяным охлаждением конденсатора — требуют подключения к системе водоснабжения или градирне. Используются на объектах с большими тепловыми нагрузками и возможностью организации водяного охлаждения.
Преимущества: компактность, стабильная работа при высоких наружных температурах.
Ограничения: дополнительные затраты на градирню и водоподготовку.
Не подходит, если нет возможности обеспечить водяное охлаждение. - Моноблочные чиллеры — все элементы размещены в одном корпусе, что упрощает монтаж и обслуживание.
Преимущества: компактность, минимизация монтажных работ.
Ограничения: ограниченная мощность, требования к месту установки.
Не подходит для объектов с большой протяжённостью трасс. - Чиллеры с выносным конденсатором — позволяют разместить основной блок внутри здания, а конденсатор — на улице.
Преимущества: снижение шума в помещении, гибкость размещения.
Ограничения: усложнение монтажа, требования к трассе.
Не подходит, если нет возможности провести трассу наружу. - Фанкойлы настенные, напольные, потолочные (кассетные и канальные) — выбор зависит от архитектуры помещения, требований к дизайну и распределению воздушных потоков.
Преимущества: широкий выбор по производительности и типу установки.
Ограничения: требования к подвесным потолкам, сервисному доступу.
Не подходит, если нет возможности скрыть коммуникации.
Выбор типа системы зависит от исходных данных, требований нормативов, условий размещения, режима работы и бюджета. Для комплексной оценки рекомендуется привлекать инженеров-проектировщиков.
Конструктивные особенности и принцип работы

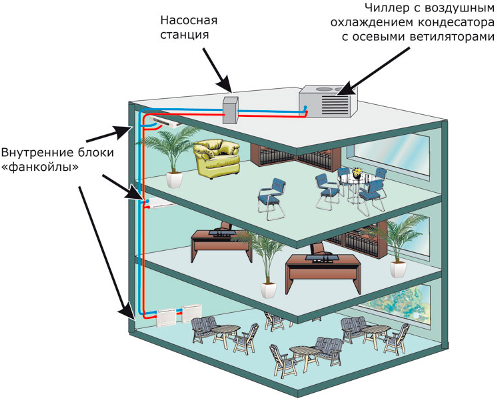

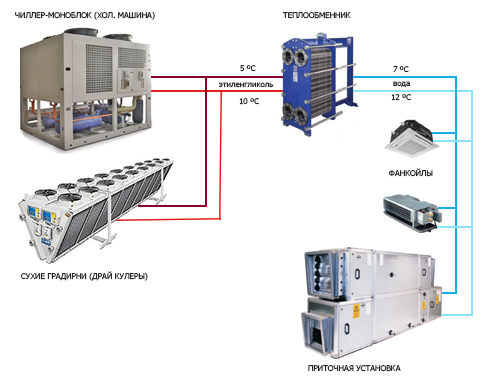

Система чиллер-фанкойл состоит из чиллера, фанкойлов, насосной станции и системы трубопроводов. Чиллер охлаждает (или нагревает) теплоноситель — воду или незамерзающую жидкость, которая циркулирует между чиллером и фанкойлами. Фанкойлы размещаются в обслуживаемых помещениях и обеспечивают теплообмен между теплоносителем и воздухом, поддерживая заданные параметры микроклимата.

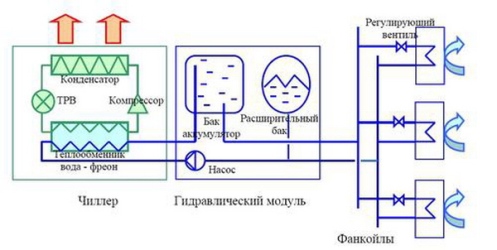

Насосная станция (гидромодуль) обеспечивает циркуляцию теплоносителя, поддерживает давление в системе, компенсирует температурные расширения и управляет работой оборудования. В состав станции входят насос, расширительный бак, вентили, аккумулирующий бак и система управления.
В процессе работы на теплообменнике фанкойла образуется конденсат, который отводится через дренажную систему. Для предотвращения сбоев важно предусмотреть сервисный доступ к основным узлам и регулярное техническое обслуживание.
Типовые сценарии применения и инженерные нюансы
- Офисные здания с переменной загрузкой: требуется гибкая регулировка микроклимата по зонам, важно предусмотреть автоматизацию и интеграцию с системой диспетчеризации. Инженеры анализируют тепловые нагрузки и подбирают оптимальное количество фанкойлов.
- Торговые центры и магазины: значительные теплопритоки от освещения и оборудования, протяжённые трассы. Важно учитывать ограничения по размещению чиллера и требования к шуму. Часто требуется проектирование инженерных систем с учётом специфики объекта.
- Гостиницы и апартаменты: индивидуальное управление климатом в номерах, повышенные требования к акустическому комфорту. В практике проектирования часто применяются кассетные или канальные фанкойлы.
- Промышленные объекты: высокие тепловые нагрузки, необходимость работы в сложных условиях. Требуется подбор оборудования с запасом по мощности и устойчивостью к загрязнениям.
- Жилые комплексы и многоквартирные дома: важно обеспечить баланс между энергоэффективностью и стоимостью эксплуатации, предусмотреть сервисный доступ и удобство обслуживания.
- Объекты с особыми требованиями к чистоте воздуха: интеграция с системами вентиляции и фильтрации, подбор фанкойлов с антимикробной обработкой теплообменников. В таких случаях может потребоваться регулярное сервисное обслуживание инженерных систем.
Когда обращаются за подбором или расчетом системы
- Планируется строительство или реконструкция здания с централизованным кондиционированием.
- Есть ограничения по размещению наружных блоков или трасс коммуникаций.
- Требуется обеспечить индивидуальное управление климатом в отдельных помещениях.
- Возникают вопросы по энергоэффективности и стоимости эксплуатации.
- Необходимо интегрировать систему с вентиляцией, отоплением или автоматикой здания.
- Планируется модернизация существующей системы кондиционирования.
- Есть риски превышения допустимого уровня шума или вибраций.
- Требуется расчет стоимости и подбор оборудования под конкретные условия.
Можно описать задачу и получить варианты по исходным данным: mail@air-ventilation.ru
Особенности эксплуатации и сервисного обслуживания
Для поддержания эффективности системы чиллер-фанкойл требуется регулярное техническое обслуживание: чистка и замена фильтров, проверка состояния теплообменников, контроль работы дренажной системы, замер параметров электропитания и диагностика автоматики. Важно проводить профилактические мероприятия для предотвращения образования микрофлоры на теплообменниках и поддержания качества воздуха.
Эксплуатация при температуре ниже +10°C может привести к снижению ресурса оборудования и увеличению риска аварийных ситуаций. Несвоевременное обслуживание может вызвать снижение эффективности, появление запахов и внеплановые отключения. Для сложных объектов рекомендуется заключать договор на обслуживание систем кондиционирования с регламентом работ.
Стоимость и факторы ценообразования
| Этап | Что влияет на стоимость |
|---|---|
| Проектирование | Площадь, сложность объекта, требования к автоматизации, количество зон |
| Подбор оборудования | Мощность, тип чиллера и фанкойлов, производитель, дополнительные опции |
| Монтаж и пусконаладка | Объем работ, длина трасс, условия размещения, интеграция с другими системами |
Окончательная стоимость определяется после анализа исходных данных и согласования технического задания. Для расчета бюджета можно запросить прайс-лист на монтаж систем кондиционирования.
Термины и пояснения
- Холодопроизводительность — максимальная мощность по холоду, которую может обеспечить система.
- Кратность воздухообмена — количество полных замен воздуха в помещении за час.
- Трасса — путь прокладки трубопроводов между чиллером и фанкойлами.
- Шум — уровень звукового давления, создаваемый оборудованием.
- Инвертор — технология плавного регулирования мощности компрессора.
- EER/SEER — показатели энергоэффективности системы.
- Дренаж — система отвода конденсата от фанкойлов.
- Приток воздуха — подача свежего воздуха в помещение.
- Сервисный доступ — возможность обслуживания оборудования без демонтажа.
- Гидромодуль — насосная станция для циркуляции теплоносителя.
Подробнее о возможностях интеграции систем чиллер-фанкойл с вентиляцией и другими инженерными решениями можно узнать на странице по вентиляции.
Ответы на вопросы по системам чиллер-фанкойл
- По какому региону вы работаете?
Инженеры «ИНТЕХ» выезжают на объекты в Москве и Московской области для сбора исходных данных, обследования и согласования технических решений. - Как сделать заказ на проектирование или монтаж системы?
Позвоните по телефону +7 (917) 587 13 30 или напишите на mail@air-ventilation.ru. Специалисты уточнят детали и предложат оптимальное решение. - Какие объекты чаще всего оснащаются системами чиллер-фанкойл?
Чаще всего такие системы применяются в офисных зданиях, торговых центрах, гостиницах, жилых комплексах и на промышленных объектах. - Сколько времени занимает проектирование и монтаж?
В среднем проектирование занимает от 7 до 20 рабочих дней, монтаж — от 2 до 6 недель в зависимости от сложности объекта и объема работ. - Можно ли интегрировать систему с вентиляцией и автоматикой?
Да, при проектировании учитывается возможность интеграции с системами вентиляции, отопления и автоматизации здания. - Как часто требуется сервисное обслуживание?
Рекомендуется проводить профилактическое обслуживание не реже 2 раз в год, а для объектов с высокой нагрузкой — ежеквартально. - Какие типовые ошибки встречаются при эксплуатации?
На практике встречаются ошибки, связанные с неправильным подбором мощности, отсутствием сервисного доступа, несвоевременной заменой фильтров и нарушением режима эксплуатации. - Можно ли получить расчет стоимости до выезда на объект?
Ориентировочный расчет возможен после предоставления исходных данных (планы, площади, требования к микроклимату). Точная смета формируется после обследования. - Каковы особенности обслуживания на промышленных объектах?
На промышленных объектах требуется усиленный контроль за состоянием теплообменников, регулярная очистка и диагностика автоматики из-за повышенной запыленности и тепловых нагрузок. - Возможна ли модернизация существующей системы?
Да, инженеры «ИНТЕХ» выполняют обследование, анализируют возможности модернизации и предлагают варианты замены или дооснащения оборудования.
