Проектирование систем чиллер-фанкойл
Проектирование систем чиллер-фанкойл в «ИНТЕХ» выполняется профильными инженерами для административных, жилых, коммерческих и специализированных зданий. Работы основаны на анализе архитектурных чертежей, технических заданий и эксплуатационных требований, с обязательным учётом тепловых нагрузок, гидравлического баланса, интеграции с системами отопления, вентиляции и автоматизации.
- Расчёт теплопоступлений и теплового режима по каждому помещению.
- Определение параметров циркуляции тепло- и хладоносителя.
- Подбор оборудования с учётом энергоэффективности и эксплуатационных режимов.
- Разработка схем интеграции с существующими инженерными системами.
- Оценка рисков, ограничений и подготовка проектной документации для реализации.
Отправьте данные для расчета
Для предварительного расчета стоимости и сроков проектирования отправьте техническое задание, планы помещений или описание задачи на mail@air-ventilation.ru или через форму. Инженеры «ИНТЕХ» проанализируют исходные данные, предложат оптимальные технические решения и подготовят коммерческое предложение с детализацией этапов работ.
Стоимость проектирования системы чиллер-фанкойл
Точная стоимость проектирования определяется после анализа исходных данных и требований к объекту. Ниже приведены ориентировочные цены для типовых задач:
| Тип объекта | Площадь, м² | Ориентировочная стоимость, руб. |
|---|---|---|
| Офисное здание | от 1000 | от 80 000 |
| Жилой комплекс | от 2000 | от 120 000 |
| Гостиница | от 1500 | от 100 000 |
| Культурно-развлекательный объект | от 800 | от 70 000 |
| Коттедж | от 300 | от 40 000 |
Для получения точного расчёта стоимости рекомендуем отправить заявку с исходными данными.
Подробный прайс-лист на проектирование систем кондиционирования

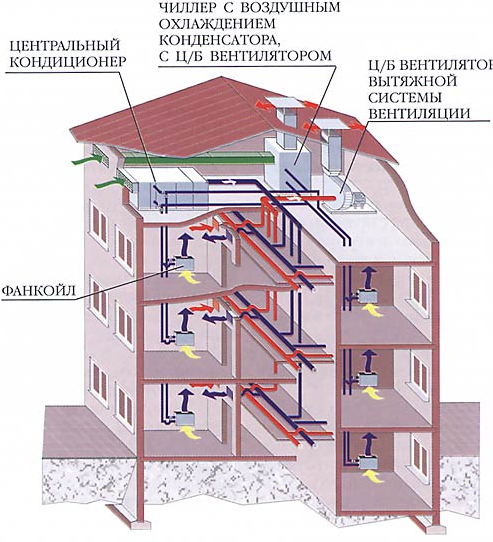

Системы чиллер-фанкойл применяются для создания регулируемого микроклимата в зданиях различного назначения: административных, офисных, жилых комплексах, гостиницах, коттеджах, объектах культуры и развлечений, вокзалах. Такая система состоит из чиллера (водоохлаждающей машины), фанкойлов (вентиляторных доводчиков), гидромодуля и трубопроводной сети, обеспечивающей циркуляцию тепло- и хладоносителя.
В практике проектирования для объектов с переменным графиком эксплуатации часто требуется интеграция системы чиллер-фанкойл с централизованным или автономным отоплением. При этом важно корректно рассчитать теплопотери, подобрать фанкойлы по мощности, выполнить гидравлический расчёт трубопроводов и насосных станций. В ряде случаев используются чиллеры с функцией теплового насоса, что позволяет реализовать режимы как охлаждения, так и обогрева помещений. Особое внимание уделяется автоматизации систем и вопросам энергосбережения.
- Теплотехнический расчёт ограждающих конструкций здания для определения теплопотерь.
- Расчёт теплопотерь по каждому помещению с учётом назначения и режима эксплуатации.
- Подбор фанкойлов по требуемой тепловой и холодильной мощности.
- Гидравлический расчёт системы: определение диаметров трубопроводов, подбор насосного оборудования, расчёт характеристик гидромодуля.
Подробнее о принципах организации вентиляции в комплексных инженерных системах.
Расчёты при проектировании системы чиллер-фанкойл
На этапе проектирования определяются внутренние теплопоступления по каждому помещению, после чего подбираются фанкойлы с необходимой хладопроизводительностью. По суммарным тепловым нагрузкам рассчитывается требуемая мощность чиллера. Гидравлический расчёт позволяет определить оптимальные диаметры трубопроводов и подобрать насосное оборудование с учётом протяжённости трасс и этажности здания.
- Если выбран чиллер со встроенной насосной станцией, анализируется достаточность напора для всей системы.
- При использовании чиллера без гидромодуля насосная станция подбирается отдельно по результатам расчёта.

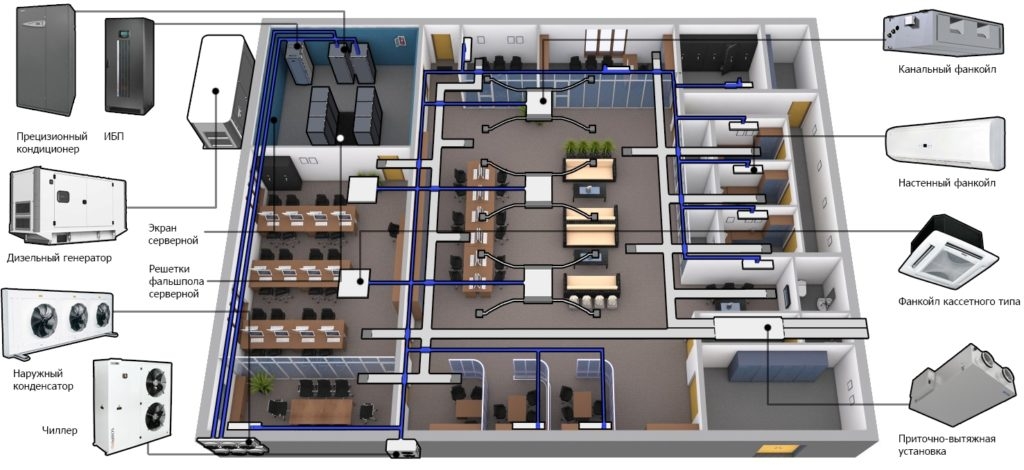

Типы фанкойлов и особенности вентиляции
- Канальные фанкойлы — для скрытого монтажа и подачи воздуха по воздуховодам.
- Кассетные — для установки в подвесные потолки, равномерно распределяют воздух.
- Напольно-потолочные — универсальны для помещений с ограничениями по высоте.
- Настенные — компактные решения для отдельных помещений.
Конструкция некоторых фанкойлов позволяет организовать подмес свежего наружного воздуха, что обеспечивает базовую вентиляцию помещений. Это особенно актуально для офисных и гостиничных зданий, где требуется поддержание нормативных параметров воздуха.
Управление системой чиллер-фанкойл может быть реализовано поэтажно или по зонам, с возможностью индивидуального регулирования температуры и расхода воздуха в каждом помещении. Производительность системы может быть увеличена по мере ввода новых помещений в эксплуатацию, что удобно для поэтапного освоения крупных объектов. Для жилых комплексов возможна организация индивидуального учёта энергопотребления и эксплуатационных расходов.

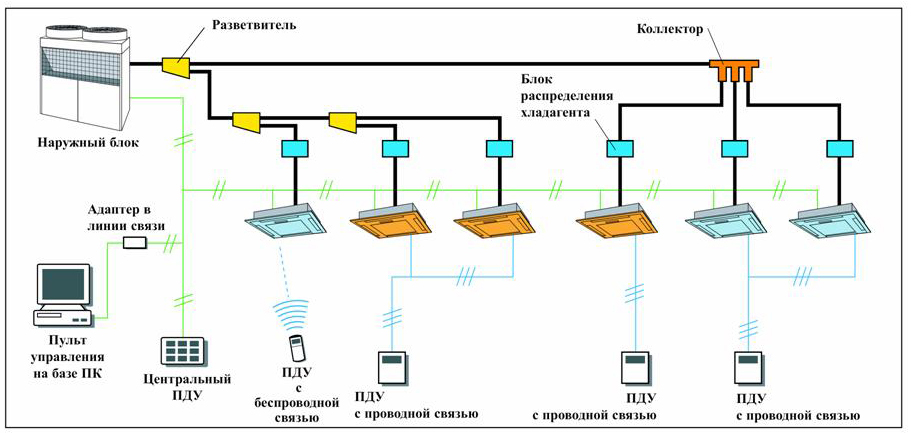

В ряде случаев для средних и крупных объектов рассматривается альтернатива — мультизональные системы кондиционирования (VRF/VRV), которые также обеспечивают независимое управление микроклиматом в помещениях. Однако системы чиллер-фанкойл остаются востребованными благодаря гибкости интеграции с отоплением и возможностью работы на водяном теплоносителе.
Зачем нужен проект системы чиллер-фанкойл: практические преимущества
- Оптимизация капитальных и эксплуатационных затрат за счёт точного расчёта мощностей и подборов оборудования.
- Снижение рисков неравномерного микроклимата и перегрузки оборудования.
- Возможность интеграции с системами отопления, вентиляции и автоматизации здания.
- Учёт особенностей архитектуры и назначения объекта для повышения энергоэффективности.
- Снижение затрат на обслуживание и ремонт за счёт грамотной компоновки и доступности оборудования.
Как строится процесс проектирования системы чиллер-фанкойл
- Сбор исходных данных: анализ архитектурных чертежей, обследование объекта, учёт требований по микроклимату.
- Теплотехнические и гидравлические расчёты: определение теплопотерь, подбор оборудования, расчёт трассировки трубопроводов.
- Разработка схемы размещения чиллера, фанкойлов, насосных групп и автоматики.
- Интеграция с системами отопления и вентиляции, согласование с другими инженерными разделами.
- Выпуск проектной документации: планы, спецификации, схемы, пояснительная записка.
- Согласование и сопровождение на этапе монтажа, авторский надзор при необходимости.
Что входит в результат проектирования
- Пояснительная записка с расчётами и обоснованием решений.
- План-схемы размещения оборудования и трассировки трубопроводов.
- Спецификация оборудования и материалов.
- Схемы автоматизации и управления.
- Технические требования к монтажу и пуско-наладке.
- Рекомендации по интеграции с системами отопления и вентиляции.
Типы объектов, с которыми мы работаем
- Административные и офисные здания
- Многоэтажные жилые комплексы
- Гостиницы и апарт-отели
- Культурно-развлекательные объекты (музеи, театры, выставочные залы)
- Торговые центры и магазины
- Коттеджи и частные дома
- Объекты с особыми требованиями к микроклимату
Часто спрашивают по проектированию систем чиллер-фанкойл
- Какой срок проектирования системы чиллер-фанкойл для офисного здания?
В среднем проектирование занимает от 10 до 25 рабочих дней в зависимости от площади, сложности объекта и наличия исходных данных. - Можно ли интегрировать систему чиллер-фанкойл с существующим отоплением?
Да, при проектировании учитывается возможность совместной работы с централизованным или автономным отоплением, что требует дополнительных расчётов и согласования технических решений. - Какие исходные данные нужны для начала проектирования?
Планы помещений, архитектурные чертежи, требования по микроклимату, данные по теплопоступлениям, пожелания по автоматизации и интеграции с другими системами. - Возможна ли поэтапная реализация системы?
Да, система может быть реализована поэтапно, с постепенным вводом помещений в эксплуатацию и наращиванием производительности. - Какой тип фанкойлов выбрать для гостиницы?
Для гостиниц часто применяются кассетные и канальные фанкойлы с возможностью индивидуального управления в каждом номере и организации подмеса свежего воздуха. - По какому региону вы работаете?
Инженеры «ИНТЕХ» выезжают на объекты в Москве и Московской области для сбора исходных данных, обследования и согласования технических решений. Поставка оборудования возможна по всей России. - Как сделать заказ проектирования системы чиллер-фанкойл?
Позвоните по телефону +7 (495) 146-67-66 , напишите на mail@air-ventilation.ru или воспользуйтесь формой на сайте.
