Мульти сплит-системы
Инженерная компания «ИНТЕХ» выполняет подбор, проектирование и монтаж мульти сплит-систем для жилых, коммерческих и административных объектов в Москве и Московской области. Работы выполняются на основании анализа исходных данных, инженерных расчетов тепловых нагрузок, трассировки коммуникаций и требований к интеграции с вентиляцией и автоматикой здания.
- Анализ архитектурных и эксплуатационных ограничений объекта
- Расчет теплопритоков и подбор мощности оборудования
- Проектирование схемы размещения наружных и внутренних блоков
- Разработка проектной документации с учетом нормативных требований
- Интеграция с системами вентиляции и автоматизации
Для корректного функционирования мульти сплит-системы учитываются длина и конфигурация фреоновых трасс, допустимый перепад высот, требования по уровню шума и сервисному доступу. Все решения принимаются с учетом особенностей эксплуатации и рисков, связанных с архитектурными ограничениями и техническими условиями объекта.
Подбор мульти сплит-системы по исходным данным
- Площадь и назначение помещений.
- Планы БТИ или архитектурные чертежи.
- Требования по размещению наружного блока и ограничения по фасаду.
- Желаемые режимы работы и уровень шума.
- Особенности эксплуатации (график работы, интеграция с вентиляцией).
Инженеры «ИНТЕХ» анализируют исходные данные, выполняют расчет мощности, подбирают оборудование и разрабатывают проектную документацию. Для консультации и подбора отправьте информацию на mail@air-ventilation.ru или воспользуйтесь формой.
Подробнее о возможностях современных систем кондиционирования можно узнать в разделе кондиционирования.

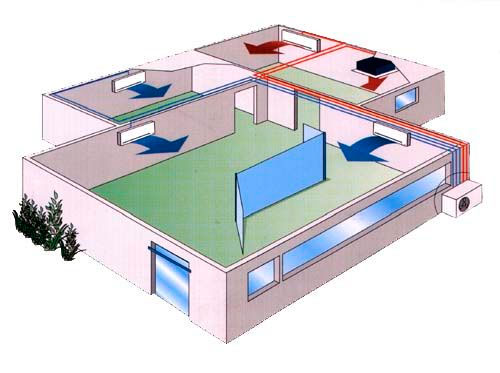

Что такое мульти сплит-система

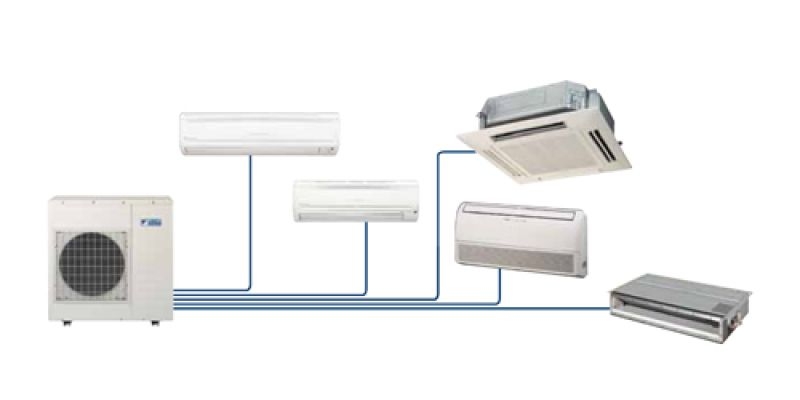

Мульти сплит-система — это комплекс кондиционирования, в котором один наружный блок обслуживает от двух до восьми (иногда больше) внутренних блоков различных типов. Такое решение позволяет минимизировать количество наружных агрегатов на фасаде, что особенно важно для зданий с ограничениями по архитектуре или плотной городской застройки.
Внутренние блоки могут быть настенными, потолочными, канальными, кассетными или напольно-потолочными, что позволяет гибко адаптировать систему под разные помещения. Каждый внутренний блок работает по индивидуальному контуру, что обеспечивает независимость режимов при условии соответствия техническим ограничениям наружного блока.
Связь между наружным и внутренними блоками осуществляется по фреоновым трассам, включающим медные трубки, дренаж и электропитание. В современных системах реализовано индивидуальное управление каждым внутренним блоком, что особенно востребовано в офисах, гостиницах, ресторанах и многокомнатных квартирах.
Критерии выбора мульти сплит-системы
- Площадь и назначение помещений (жилые, офисные, коммерческие).
- Количество зон с индивидуальным климат-контролем.
- Ограничения по размещению наружного блока (фасад, крыша, балкон).
- Длина и конфигурация фреоновых трасс (максимальная длина и перепад высот).
- Требования к уровню шума (особенно для спален и переговорных).
- Типы внутренних блоков (настенные, канальные, кассетные и др.).
- Возможность интеграции с системой вентиляции или автоматизации здания.
- Энергопотребление и наличие инверторной технологии.
- Доступность сервисного обслуживания и запасных частей.
- Бюджет проекта и сроки реализации.
Что проверяют инженеры при подборе: анализируют исходные данные объекта, оценивают ограничения по трассировке и размещению оборудования, рассчитывают теплопритоки, учитывают требования по шуму и сервисному доступу, согласовывают режимы работы и интеграцию с другими инженерными системами.
Типы мульти сплит-систем: сравнение и области применения
- Фиксированные системы — комплектуются внутренними блоками одинакового типа и мощности. Применяются на объектах с однотипными помещениями (например, гостиничные номера).
Преимущество — простота подбора и монтажа.
Ограничение — невозможность гибко адаптировать систему под разные помещения.
Не подходит, если требуется индивидуальный подбор мощности и типа блока для каждой зоны. - Наборные системы — позволяют комбинировать внутренние блоки разных типов и мощностей. Актуальны для офисов, квартир и коммерческих объектов с разными требованиями к микроклимату.
Преимущество — гибкость конфигурации.
Ограничение — более сложный расчет и проектирование.
Не подходит, если объект требует минимального бюджета и простоты обслуживания. - Инверторные мульти сплит-системы — обеспечивают плавную регулировку мощности и экономию электроэнергии.
Преимущество — снижение эксплуатационных расходов, стабильная работа при переменных нагрузках.
Ограничение — более высокая стоимость оборудования.
Не подходит, если нет необходимости в частой смене режимов и высокой энергоэффективности. - Системы с канальными внутренними блоками — используются для скрытого размещения и обслуживания нескольких помещений через одну сеть воздуховодов.
Преимущество — минимальное визуальное воздействие на интерьер.
Ограничение — сложность монтажа и необходимость доступа к обслуживанию.
Не подходит, если нет возможности разместить воздуховоды.
Выбор типа мульти сплит-системы зависит от исходных данных, требований нормативных документов, условий размещения оборудования, режима эксплуатации и бюджета проекта.
Типовые сценарии применения мульти сплит-систем
- В многокомнатной квартире требуется независимый климат-контроль в каждой комнате, но фасад здания ограничивает количество наружных блоков. Инженеры проводят расчет теплопритоков, подбирают оптимальную конфигурацию и размещение оборудования, выполняют проектирование и монтаж.
- В офисном здании с открытой планировкой необходимо обеспечить равномерное распределение охлаждения и минимальный уровень шума. Используются канальные или кассетные внутренние блоки, трассы прокладываются с учетом архитектурных особенностей и требований к сервисному доступу.
- В ресторане или кафе важно сохранить внешний вид фасада и обеспечить комфорт для посетителей в разных зонах. Применяются наборные мульти сплит-системы с разными типами внутренних блоков, интеграция с системой вентиляции для поддержания качества воздуха. Подробнее о вентиляции ресторанов.
- В гостинице требуется индивидуальное управление климатом в каждом номере при минимальном количестве наружных блоков. Инженеры разрабатывают схему размещения оборудования, учитывают требования по шуму и энергоэффективности. Вентиляция гостиниц.
- В административном здании с ограниченным доступом к фасаду наружный блок размещается на крыше или техническом этаже, трассы прокладываются с учетом длины и перепада высот. Важно обеспечить сервисный доступ и соответствие требованиям по пожарной безопасности. Проектирование систем кондиционирования.
Когда обращаются за подбором или расчетом мульти сплит-системы
- Есть ограничение по количеству наружных блоков на фасаде — требуется инженерное решение для минимизации визуального воздействия.
- Планируется индивидуальный климат-контроль в нескольких помещениях с разными режимами работы — нужен расчет мощности и подбор оборудования.
- Объект с нестандартной планировкой или сложной архитектурой — требуется проектирование трасс и подбор типов внутренних блоков.
- Необходимо интегрировать систему кондиционирования с вентиляцией или автоматикой здания — важно учесть совместимость и режимы работы.
- Требуются низкий уровень шума и энергоэффективность — подбираются инверторные модели и оптимизируется размещение оборудования.
- Есть ограничения по длине трасс или перепаду высот — проводится расчет и согласование технических решений.
- Планируется обслуживание и сервис — оценивается доступность оборудования и регламент работ.
Можно описать задачу и получить варианты по исходным данным: mail@air-ventilation.ru
Достоинства и ограничения мульти сплит-систем
Ключевое преимущество мульти сплит-систем — возможность организации индивидуального микроклимата в нескольких помещениях при минимальном количестве наружных блоков. Это особенно актуально для объектов с ограничениями по архитектуре или плотной городской застройки.
- Гибкость конфигурации внутренних блоков.
- Снижение визуальной нагрузки на фасад.
- Возможность индивидуального управления в современных моделях.
- Экономия пространства и снижение затрат на монтаж коммуникаций.
Ограничения мульти сплит-систем:
- Не всегда возможно одновременное использование всех внутренних блоков в разных режимах (зависит от модели и мощности наружного блока).
- Более высокая стоимость по сравнению с одиночными сплит-системами.
- Сложность проектирования и монтажа, особенно при длинных трассах и перепадах высот.
- В случае выхода из строя наружного блока — отключается вся система.
Для минимизации рисков важно доверять проектирование и монтаж квалифицированным специалистам, которые учтут все инженерные нюансы и ограничения объекта. Подробнее о монтаже систем кондиционирования.
Особенности размещения и монтажа
Наружный блок мульти сплит-системы размещается на фасаде, крыше, балконе или в технических помещениях с учетом требований по доступу для обслуживания и вентиляции. Внутренние блоки могут устанавливаться на стене, потолке, полу или встраиваться в подвесной потолок.
При проектировании трасс учитываются ограничения по длине магистралей (обычно до 70 м суммарно, но зависит от модели), перепад высот между блоками, необходимость организации дренажа и электропитания. Важно предусмотреть сервисные люки и доступ к основным узлам для обслуживания.
Современные системы оснащаются дистанционным управлением, фильтрами очистки воздуха, таймерами и дисплеями для контроля режимов работы. Интеграция с системой вентиляции позволяет повысить качество воздуха и снизить нагрузку на кондиционирование. Подробнее о этапах проектирования систем кондиционирования.
Бюджет и стоимость работ
| Этап | Что влияет на стоимость |
|---|---|
| Проектирование | Площадь, количество помещений, сложность трассировки, требования по интеграции |
| Подбор оборудования | Типы внутренних блоков, мощность, производитель |
| Монтаж | Длина трасс, сложность доступа, необходимость высотных работ |
Окончательная стоимость определяется после анализа исходных данных и согласования технического задания. Прайс-лист на монтаж систем кондиционирования.
Термины и определения
- Холодопроизводительность — максимальная мощность системы по охлаждению, измеряется в кВт.
- Кратность воздухообмена — отношение объема подаваемого воздуха к объему помещения за час.
- Фреоновая трасса — магистраль из медных трубок для циркуляции хладагента между блоками.
- Шум — уровень звукового давления, создаваемого оборудованием, важен для жилых и офисных помещений.
- Инвертор — технология плавного регулирования мощности компрессора для повышения энергоэффективности.
- EER/SEER — показатели энергоэффективности системы в режиме охлаждения.
- Дренаж — система отвода конденсата от внутренних блоков.
- Приток воздуха — подача свежего воздуха в помещение, может интегрироваться с кондиционированием.
- Сервисный доступ — возможность обслуживания оборудования без демонтажа основных элементов.
- Перепад высот — разница по высоте между наружным и внутренними блоками, влияет на допустимую длину трассы.
Ответы на вопросы по мульти сплит-системам
- По какому региону вы работаете?
Инженеры «ИНТЕХ» выезжают на объекты в Москве и Московской области для сбора исходных данных, обследования и согласования технических решений. - Как сделать заказ на подбор и монтаж мульти сплит-системы?
Позвоните по телефону +7 (495) 146-67-66 или напишите на mail@air-ventilation.ru. Специалисты уточнят детали и предложат оптимальное решение. - Сколько стоит проектирование и монтаж мульти сплит-системы?
Стоимость зависит от площади, количества помещений, сложности трассировки и выбранного оборудования. Ориентировочно проектирование — от 15 000 руб., монтаж — от 40 000 руб. за систему (после анализа исходных данных). - Какие ограничения по длине трасс и размещению наружного блока?
Максимальная длина трассы и перепад высот зависят от модели и производителя, обычно до 70 м суммарно и до 15 м по высоте. При превышении этих параметров требуется специальное проектное решение. - Можно ли подключить к мульти сплит-системе разные типы внутренних блоков?
Да, в наборных системах возможно комбинировать настенные, канальные, кассетные и другие типы блоков для разных помещений. - Как организовать сервисное обслуживание мульти сплит-системы?
Рекомендуется заключить договор на регулярное обслуживание, включающее проверку герметичности трасс, чистку фильтров, диагностику работы компрессора и электроники. Подробнее о регламенте обслуживания кондиционеров. - В каких случаях мульти сплит-система не подходит?
Если требуется независимая работа всех внутренних блоков в разных режимах (охлаждение/нагрев одновременно), лучше рассмотреть мультизональные VRF/VRV системы. - Какие производители мульти сплит-систем наиболее востребованы?
В практике проектирования часто используются решения Mitsubishi Electric, Daikin, Toshiba, Hitachi, LG и других крупных брендов. - Какой срок монтажа мульти сплит-системы?
В зависимости от сложности объекта и длины трасс — от 3 до 10 рабочих дней после согласования проекта и поставки оборудования. - Можно ли интегрировать мульти сплит-систему с вентиляцией?
Да, при проектировании учитывается возможность совместной работы с приточно-вытяжной вентиляцией для повышения качества воздуха. Подробнее о приточно-вытяжных системах.
