Паровое отопление помещений
Инженерная компания «ИНТЕХ» выполняет расчет, проектирование и монтаж систем парового отопления для промышленных, коммерческих и частных объектов в Москве и Московской области. Проектирование осуществляется на основании анализа исходных данных, теплового баланса, требований к безопасности, энергоэффективности и особенностей эксплуатации объекта. Инженеры учитывают интеграцию с существующими инженерными системами, нормативные ограничения и специфику технологических процессов.
- Сбор и анализ исходных данных (назначение, площадь, тепловые потери, режим эксплуатации).
- Расчет тепловых нагрузок и подбор оптимальной схемы разводки паропроводов и конденсатопроводов.
- Инженерная оценка рисков: гидроудары, коррозия, температурные режимы, требования к автоматике.
- Разработка проектной документации с учетом интеграции с вентиляцией, автоматикой и другими системами.
- Подготовка технических решений для монтажа и дальнейшего обслуживания.
Реализация систем парового отопления требует профессионального подхода к расчетам, подбору оборудования и учёту эксплуатационных ограничений. Подробнее о решениях для отопления зданий.
Подбор системы по исходным данным
- Площадь и назначение помещений.
- Планы здания и ограничения по размещению оборудования.
- Требуемый режим работы (постоянный, сезонный, резервный).
- Наличие источника пара или необходимость установки котла.
- Особые требования по безопасности и автоматизации.
Инженеры «ИНТЕХ» анализируют исходные данные, рассчитывают теплопотери, подбирают оборудование и разрабатывают проектную документацию. Для консультации отправьте запрос на mail@air-ventilation.ru или воспользуйтесь формой.
Критерии выбора парового отопления
- Назначение и площадь помещения (производственные цеха, склады, сезонные дома, административные здания).
- Требования к скорости прогрева и поддержанию температуры.
- Доступность источника пара (наличие технологического пара, возможность установки котла).
- Ограничения по размещению оборудования и трасс коммуникаций.
- Требования к безопасности и автоматизации (контроль давления, температуры, аварийные клапаны).
- Материалы трубопроводов и радиаторов (сталь, медь, чугун, нержавеющая сталь).
- Возможность организации сервисного доступа для обслуживания и ремонта.
- Согласование с требованиями нормативных документов и стандартов.
- Бюджет проекта и сроки реализации.
- Планируемый режим эксплуатации (постоянный, сезонный, резервный).
Что проверяют инженеры при подборе: анализ исходных данных (назначение, площадь, теплопотери), ограничения по размещению оборудования, трассировка трубопроводов с учетом уклонов и сервисного доступа, расчет мощности котла и радиаторов, требования к автоматике и безопасности, соответствие нормам и возможностям дальнейшего обслуживания.
Типы систем парового отопления: сравнение и области применения

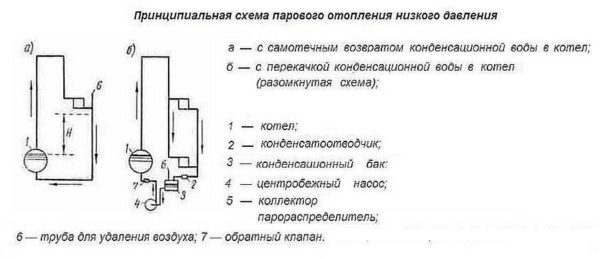

- Замкнутая система (конденсат возвращается в котел самотеком): применяется на объектах с возможностью укладки труб с уклоном, минимизирует потери воды и тепла. Преимущество — простота эксплуатации, меньшее количество насосного оборудования.
Не подходит, если невозможно обеспечить уклон трассы или требуется гибкая схема разводки. - Разомкнутая система (конденсат собирается в бак и подается насосом): используется при сложной конфигурации здания или необходимости преодоления перепадов высот. Позволяет реализовать систему в зданиях сложной формы.
Не подходит, если нет возможности установить бак и насосное оборудование. - Вакуумно-паровые системы: применяются редко, преимущественно для специфических технологических задач, где требуется пониженная температура пара.
Не подходит для стандартных объектов из-за сложности герметизации и обслуживания. - Системы с верхней разводкой: паропровод под потолком, конденсатопровод внизу. Удобно для производственных помещений с высокими потолками.
Не подходит для объектов с ограниченной высотой или сложной архитектурой. - Системы с нижней разводкой: паропровод на уровне пола, часто приводит к гидроударам.
Не рекомендуется для объектов с интенсивной эксплуатацией. - Системы с промежуточной разводкой: паропровод на уровне подоконников, компромисс между доступностью и безопасностью.
Не подходит, если требуется исключить доступ к горячим трубам.
Выбор типа системы зависит от исходных данных, требований нормативных документов, особенностей размещения оборудования, режима эксплуатации и бюджета.
Типовые сценарии применения парового отопления
- Промышленные объекты с технологическим паром: интеграция системы отопления с существующим паропроводом, расчет мощности радиаторов, подбор материалов с учетом агрессивной среды. Решаются задачи проектирования, подбора и монтажа.
- Склады и ангары с высокими требованиями к скорости прогрева: минимальная инерционность системы, расчет уклонов трубопроводов, подбор котла по площади и теплопотерям. Включает проектирование и монтаж.
- Частные дома сезонного проживания: обеспечение устойчивой работы при заморозках, выбор материалов с учетом коррозионной стойкости, расчет мощности котла. Важно учитывать особенности эксплуатации и обслуживания.
- Административные здания с ограничениями по размещению оборудования: трассировка коммуникаций с учетом архитектуры, подбор безопасных радиаторов, расчет автоматизации. Включает проектирование и согласование.
- Реконструкция существующих систем отопления: анализ состояния трубопроводов, подбор новых элементов, интеграция с современными системами автоматики. Решаются задачи обследования, проектирования и монтажа.
Для комплексных проектов по проектированию инженерных систем или монтажу инженерных систем можно получить консультацию инженеров «ИНТЕХ» .
Когда обращаются за подбором или расчетом парового отопления
- Требуется быстрый прогрев помещений с минимальной инерционностью — нужен расчет мощности и подбор схемы разводки.
- Есть ограничения по размещению оборудования или трасс коммуникаций — требуется инженерное проектирование с учетом архитектуры.
- Необходимо интегрировать отопление с технологическим паром — важно учесть параметры пара и специфику объекта.
- Планируется реконструкция или модернизация существующей системы — требуется обследование и расчет новых элементов.
- Возникают вопросы по безопасности эксплуатации — необходим подбор автоматики и расчет аварийных режимов.
- Требуется расчет бюджета и сроков реализации — важно учесть все этапы работ и специфику объекта.
- Есть риски коррозии или преждевременного выхода из строя элементов — требуется подбор материалов и расчет условий эксплуатации.
- Планируется обслуживание или сервис системы — важно обеспечить доступ к основным узлам и автоматике.
Можно описать задачу и получить варианты по исходным данным: mail@air-ventilation.ru
Материалы и элементы системы
Для парового отопления применяются только металлические трубы — стальные, медные, нержавеющие. Стальные трубы требуют сварки или резьбовых соединений, но подвержены коррозии. Медные и нержавеющие трубы долговечнее, но дороже. Радиаторы — чугунные, стальные регистры или конвекторы с оребрением. Важно учитывать, что чугун менее устойчив к термоударам, а сталь более терпима к перепадам температур.

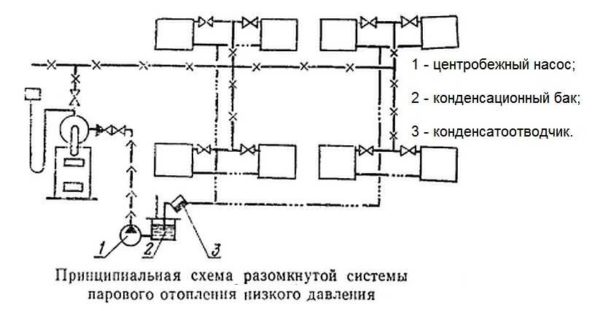

Пример схемы разводки трубопроводов для парового отопления
Срок службы системы зависит от качества материалов, условий эксплуатации и регулярности обслуживания. Внутренняя коррозия и высокие температуры — основные причины выхода из строя элементов. Для промышленных объектов рекомендуется использовать оцинкованные или нержавеющие трубы, а также предусматривать сервисный доступ для контроля состояния системы.
Достоинства и ограничения парового отопления
- Преимущества: высокая эффективность передачи тепла за счет конденсации пара, быстрый прогрев помещений, минимальная инерционность, экономичность на этапе устройства при наличии технологического пара.
- Ограничения: высокая температура элементов (до 200°C), требования к безопасности, ограниченный выбор отделочных материалов, сложность регулировки теплоотдачи, шумность системы, повышенные требования к обслуживанию и контролю состояния трубопроводов.
Паровое отопление не применяется в многоквартирных и общественных зданиях из-за рисков безопасности и ограничений по нормативам. Наиболее востребовано в промышленности, на складах и в сезонных домах.

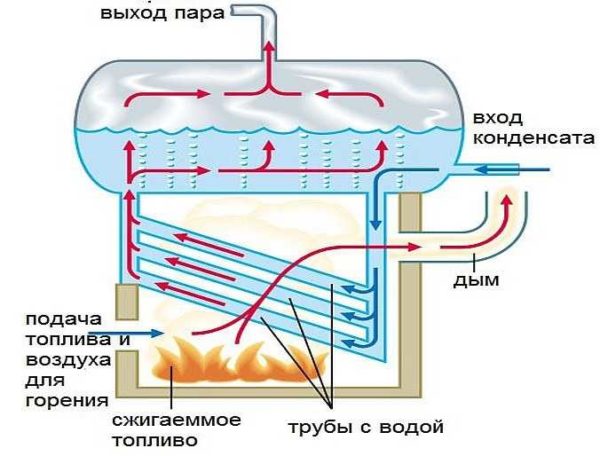

Подбор и расчет парового котла

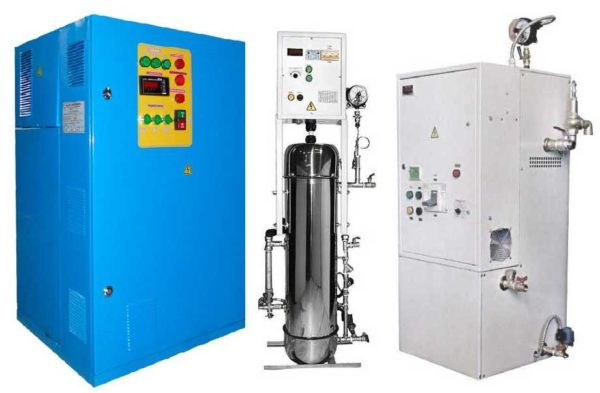

Паровые котлы могут работать на газе, жидком или твердом топливе. Мощность котла подбирается исходя из площади и теплопотерь объекта. Для помещений до 200 м² — ориентировочно 25 кВт, для 200–300 м² — 30 кВт, для 300–600 м² — 35–60 кВт. При подборе учитываются высота потолков, тепловые потери, режим эксплуатации и требования к автоматике. Важно выбирать котлы с сертификатами качества и возможностью интеграции с системами безопасности.
Для расчета стоимости работ по проектированию и монтажу можно ознакомиться с прайс-листом на монтаж инженерных систем.
Требования к трубопроводам и монтажу
Трубопроводы для парового отопления должны быть бесшовными, с толстой стенкой, выдерживать рабочее давление и температуру. При монтаже важно соблюдать уклоны для движения пара и конденсата, предусматривать сервисные участки и возможность дренажа. Для объектов с повышенными требованиями к надежности рекомендуется использовать нержавеющие или медные трубы, несмотря на их стоимость.

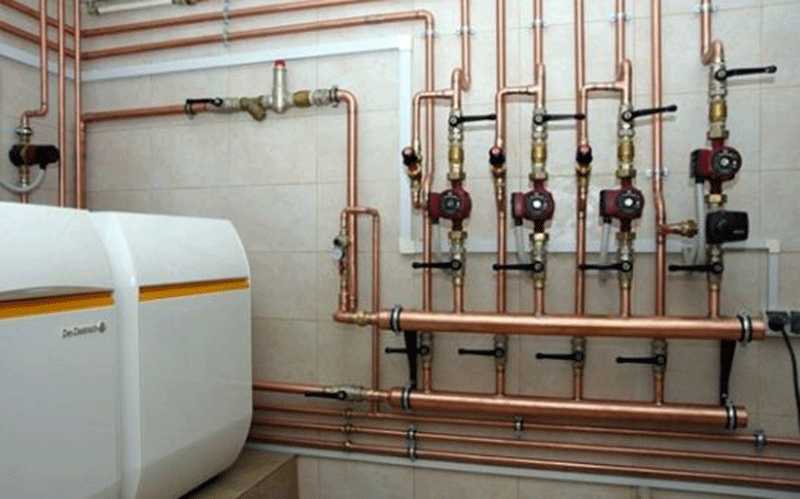

Пример использования медных труб в системе парового отопления
Термины и определения
- Теплоноситель: рабочее вещество, передающее тепло (в паровом отоплении — водяной пар).
- Конденсатопровод: труба для отвода конденсата обратно в котел.
- Паропровод: труба для подачи пара к отопительным приборам.
- Сепаратор пара: устройство для отделения влаги из пара перед подачей в систему.
- Гидроудар: резкое повышение давления в трубопроводе из-за скопления конденсата.
- Термоустойчивость: способность материала выдерживать высокие температуры без разрушения.
- Автоматика безопасности: система контроля давления, температуры и аварийных режимов.
- Сервисный доступ: возможность обслуживания и ремонта элементов системы.
- Теплопотери: потери тепла через ограждающие конструкции здания.
- Рабочее давление: давление пара в системе, определяющее требования к материалам и оборудованию.
Ответы на вопросы по паровому отоплению
- По какому региону вы работаете?
Инженеры «ИНТЕХ» выезжают на объекты в Москве и Московской области для сбора исходных данных, обследования и согласования технических решений. - Как сделать заказ на расчет или монтаж парового отопления?
Позвоните по телефону +7 (495) 146-67-66 или напишите на mail@air-ventilation.ru. Инженеры уточнят исходные данные и предложат варианты решения. - В каких случаях паровое отопление целесообразно?
Когда требуется быстрый прогрев, есть доступ к технологическому пару или необходима минимальная инерционность системы. Часто применяется на складах, в цехах, сезонных домах. - Какие ограничения по безопасности существуют?
Высокая температура элементов требует установки защитных экранов, автоматических клапанов и регулярного обслуживания. В общественных зданиях такие системы, как правило, не применяются. - Сколько стоит проектирование и монтаж?
Стоимость зависит от площади, сложности объекта, выбранных материалов и оборудования. Оценка возможна после анализа исходных данных. - Можно ли использовать паровое отопление в жилых домах?
В современных многоквартирных домах не применяется из-за требований безопасности. В частных домах — только при соблюдении всех норм и рекомендаций инженеров. - Какой срок службы системы?
При использовании качественных материалов и регулярном обслуживании — 10–20 лет. Стальные трубы требуют контроля состояния из-за коррозии. - Как организовать обслуживание системы?
Рекомендуется заключить договор на сервисное обслуживание, включающее регулярный осмотр, чистку и проверку автоматики. - Какие объекты чаще всего оснащаются паровым отоплением?
Промышленные цеха, склады, ангары, сезонные дома, объекты с технологическим паром. - Можно ли модернизировать существующую систему?
Да, после обследования состояния трубопроводов и оборудования инженеры предложат варианты модернизации.
