Услуги по кондиционированию Типы систем кондиционирования

Типы систем кондиционирования

компрессионный цикл охлаждения сплит-системы
Если говорить о типах систем кондиционирования, то здесь наблюдается большое разнообразие, так как существуют и устройства для квартиры, и приборы для административных зданий, и агрегаты для промышленных помещений. Автоматизация систем кондиционирования воздуха в данном случае достигается использованием дополнительного оборудования.

Они могут быть выполнены в виде моноблока или двухкомпонентного устройства – сплит-системы. Первые имеют в одном корпусе все элементы, обеспечивающие движение фреона по холодильному контуру. У вторых более шумные детали вынесены в наружный блок, размещаемый на улице, а во внутреннем (комнатном) остаются фильтры, вентилятор, испарительный радиатор, иногда плата управления и другие нешумные детали.

Устройство любой СКВ, работающей на фреоне, предполагает наличие таких важных элементов, как:

  • компрессор, осуществляющий сжатие и всасывание хладагента;
  • теплообменники испарительного и конденсаторного типа, через которые передается тепловая энергия от фреона к окружающей среде;
  • вентиляторы, обеспечивающие обдув теплообменников;
  • фильтры механической очистки + нередко фильтры тонкой очистки;
  • плата управления, отвечающая за работу всей электроники;
  • регулятор потока (ТРВ или капиллярная трубка) для дозированной подачи жидкого хладагента из конденсатора в испаритель;
  • 4-ходовый клапан у «теплых» кондиционеров, перенаправляющий хладагент в другую сторону.
диаграмма зависимости давления и теплосодержания
Устройство системы кондиционирования воздуха промышленного типа гораздо сложнее. В том же чиллере может быть несколько рядов вентиляторов или определенное количество трехходовых клапанов, изменяющих направление движения воды у чиллера с водяным охлаждением конденсатора.

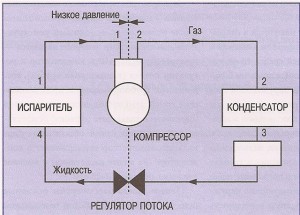

Самая простая принципиальная схема системы кондиционирования воздуха показана здесь. На ней отражены все основные составляющие компрессионного цикла охлаждения вместе с соединяющими коммуникациями.

Практически во всех СКВ принципиальная схема цикла идентична. Представить цикл охлаждения можно и в виде графического изображения, как на рисунке. Здесь левая часть кривой – это состояние насыщенной жидкости, правая – состояние насыщенного пара. В точке соединения фреон может быть в любом состоянии.

Бытовые кондиционеры

Как уже говорилось, существуют системы кондиционирования воздуха для жилых помещений – это бытовые сплит-системы, и промышленные – для обеспечения нужд производства или других промышленных и технологических объектов. Есть так называемые полупромышленные или коммерческие системы, которые монтируют в офисах, магазинах, административных помещениях и на других общественных объектах.

К системам кондиционирования для квартиры можно отнести настенные, напольно-потолочные, кассетные, канальные и колонные сплит-систем, а также оконные и мобильные моноблоки, которые отличаются по конструкции внутреннего блока. Они же часто применяются в качестве полупромышленных устройств, но только с увеличенным мощностным диапазоном. Самым популярным бытовым устройством для охлаждения является настенный сплит, но его мощностной потенциал ограничен, так как у пользователей бытовых приборов нет потребности в сильной струе охлажденного воздуха.

У сплит-систем компрессор находится во внешнем блоке, поэтому работа таких приборов совершенно бесшумна. Если внутренних блоков, соединенных с внешним электрическими проводами и фреоновой трассой, несколько, то речь уже идет о мульти-сплит системе кондиционирования воздуха. К наружному модулю можно присоединить от 2 до 9 внутренних.

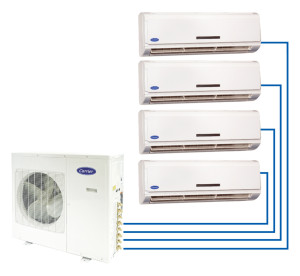

Система мульти слпитМульти сплит-системы

Система мульти сплит отлична от простого сплита способом подключения блоков. Дело в том, что мульти система позволяет одновременно подключать некоторое количество внутренних блоков. Чаще МСС устанавливают в том, случае, если по техническим причинам невозможно поставить сразу несколько простых сплит систем. Также она используется для того, чтобы предотвратить появление каких — либо повреждений на фасаде здания в случае установки несколько наружных блоков.

Некоторые люди по каким-то причинам считают, что МСС стоит гораздо дешевле, чем несколько простых сплитов. Однако, во внешнем блоке МСС установлена дорогая современная автоматика, которая влияет на его стоимость и увеличивает ее в несколько раз, в отличие от простого оборудования. Возрастает и стоимость ее установки, так как увеличивается количество материала на коммуникации и подачу фреона. Соответственно, МСС стоит значительно дороже.

Мультизональные VRV и VRF-системы кондиционирования

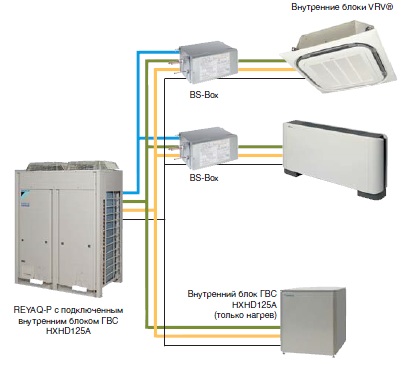

VRV-система
Существуют многозональные системы, которые работают только с одним типом комнатных блоков – например, настенным, то есть все внутренние модули должны быть исключительно одного типа. Но современные производители выпускают мульти-сплит системы кондиционирования с возможностью подключения разнотипных внутренних блоков к одному наружному, при этом для зданий, имеющих большое количество помещений с различной тепловой нагрузкой уже не первый год создаются многозональные системы с изменяемым расходом хладагента. У них один внешний агрегат способен обеспечивать десятки внутренних.

Например, у MITSUBISHI ELECTRIC серия СИТИ МУЛЬТИ рассчитана на 16 внутренних модулей различных типов и совершенно разной мощности. Эти инверторные системы с переменной производительностью оснащены специальным терморегулирующим клапаном, который меняет мощность блока в зависимости от нагрузки и тем самым регулируют расход фреона. Температура поддерживается за счет этого более точно и не происходит никаких перепадов.

Внутренние блоки системы кондиционирования по типу мульти-сплит, как у MITSUBISHI ELECTRIC, могут работать в разных режимах одновременно. Это обеспечивает BC-контроллер, распределяющий фреон между блоками и разделяющий его с помощью сепаратора на пар и жидкость высокого давления. Благодаря этому сепаратору устройство данной системы кондиционирования воздуха упрощается – присоединение блоков к контроллеру осуществляется всего двумя трубками. Монтаж становится дешевле и проще, количество фитингов для стыковки уменьшается, допустимая длина трубопровода и перепады высот значительно увеличиваются.

Как правило, у простых мульти-сплит систем наружные и внутренние блоки соединяются линейно, то есть на каждый комнатный модуль нужна отдельная трасса. У многозональных от внешнего блока отходит лишь одна пара трубок, которая потом разветвляется по древовидному принципу с помощью рефнетов.

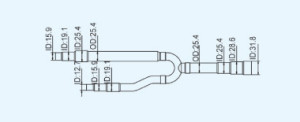

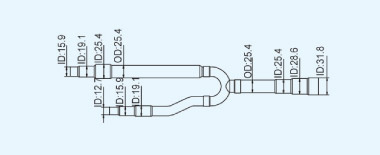

Рефнет имеет разные размеры сечения. При совмещении с трубой его обрезают по линии подходящего диаметра.

рефнет
Многозональные устройства с переменным расходом хладагента имеют еще одно название – VRV-системы кондиционирования или VRF. Их преимущества очевидны:
  • длина единой системы трубопровода доходит до 100 м и даже более, перепады высот между блоками – до 50 м, что позволяет размещать наружный модуль в любом удобном месте;
  • количество внутренних блоков, соединяемых с одним внешним, доходит до нескольких десятков, при этом производительность последнего может быть на 30% меньше суммарной производительности первых;
  • управление может осуществляться как с индивидуальных пультов ДУ, так и с центрального стационарного пульта или компьютера – специальное программное обеспечение дает возможность объединить компьютерную сеть с кондиционерной сетью и управлять каждым кондиционером с персонального компьютера в разных зонах здания.

Разницы между понятиями VRF-системы кондиционирования и VRV практически нет. Изначально создание такой системы принадлежит компании DAIKIN, поэтому остальные производители применяют другую аббревиатуру, что не меняет смысл. Просто разные производители наделяют разными техническими возможностями выпускаемую технику (длина трассы, возможность рекуперации и т.д.)

Стоит помнить, что работа всех блоков в разных режимах (охлаждение и тепло) возможна только при трехтрубной системе соединения. Двухтрубная VRF-система кондиционирования способна обеспечить разные заданные параметры воздуха, но только в одном режиме.

Наружный блок некоторых VRV-систем кондиционирования может быть похож на полупромышленный двухвентиляторный блок или иметь более серьезную конструкцию, как на картинке.

Минусом кондиционирования с помощью VRV-системы можно считать заметный шум, издаваемый клапаном расхода. Его стараются спрятать в подсобном помещении или подвесном потолке. Также существуют устройства с выносным клапаном.

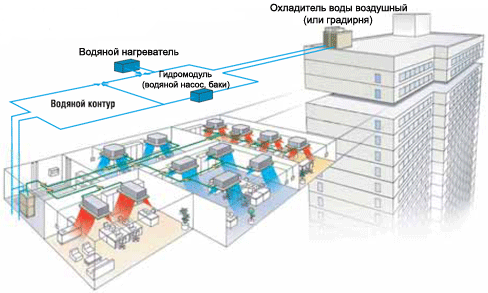

Система чиллер фанкойл

Система чиллер фанкойл состоит из трех ключевых элементов: чиллера с фанкойлом, соединенных друг с другом посредством водопроводных труб, а также насосной станции, обеспечивающей циркуляцию по ним жидкости.

Чиллер фактически представляет собой обычный кондиционер, однако функционирует он за счет пропуска через испаритель воды (либо незамерзающей жидкости), а не газообразного вещества. Через систему трубопроводов подача жидкости осуществляется к фанкойлам, находящихся в кондиционируемых помещениях и работающих по аналогии с узлами сплит-систем. Установка фанкойла может осуществляться на значительном удалении от чиллера, и расстояние может быть тем больше, чем мощнее используемый насос. К одному чиллеру может подсоединяться несколько фанкойлов, число которых зависит от того, насколько мощным является чиллер.

Фанкойл является устройством, обеспечивающим прием охлаждающего носителя и предназначенным для рецирукляции и охлаждения воздуха в помещении. При помощи интегрированного вентилятора фанкойл смешивает внутренний воздушный поток с наружным, а затем направляет полученную смесь в заданном направлении.

Насосная станция, также называемая гидромодулем, необходимый элемент системы, без которого не происходило бы циркуляции теплоносителя между чиллером и фанкойлом. В состав станции входит собственно сам насос, расширительный бак, компенсирующий расширение/сжатие теплоносителя вследствие изменения температурного режима, вентили, аккумулирующий бак, обеспечивающий увеличение суммарного объема и теплоемкости теплоносителя, что способствует увеличению ресурса компрессора за счет снижения частоты его включения и выключения, а также система управления и защиты насосной станции.

Крышные кондиционеры

Крышный кондиционер обычно применяют для кондиционирования и вентиляции больших помещений: торговых и спортивных комплексов, концертных залов, театров, многозальных кинотеатров, конференц-залов, кафе, вокзалов, аэропортов, в общем, крупных одноэтажных открытых помещений с общей крышей.

Принцип работы

Работу крышных кондиционеров можно разбить на несколько этапов. Сначала через заборную решетку руфтопа забирается свежий воздух с улицы. Рециркуляционный воздух из помещения по системе воздуховодов поступает в смесительную камеру руфтопа, где смешивается со свежим воздухом. Требуемое соотношение рециркуляционного и свежего воздуха обеспечивается изменением положения заслонок. Крышные кондиционеры малой мощности не оборудуются смесительной камерой с заслонками. Поэтому в них смешение происходит в подводящем воздуховоде. После смешения воздух проходит через фильтр крышного кондиционера и подается к испарителю или конденсатору, где он соответственно охлаждается или нагревается в зависимости от выставленного режима работы. В руфтопах, не оборудованных тепловым насосом, возможно только охлаждение. Для дополнительного подогрева воздуха крышные кондиционеры снабжаются электрическим или водяным нагревателем (в некоторых случаях газовым). Прогретый или охлаждённый до необходимой температуры воздух подается центробежным вентилятором крышного кондиционера в систему распределительных воздуховодов. Использованный для охлаждения конденсатора воздух забирается из атмосферы входящим в конструкцию руфтопа специальным вентилятором, а затем выбрасывается обратно на улицу.

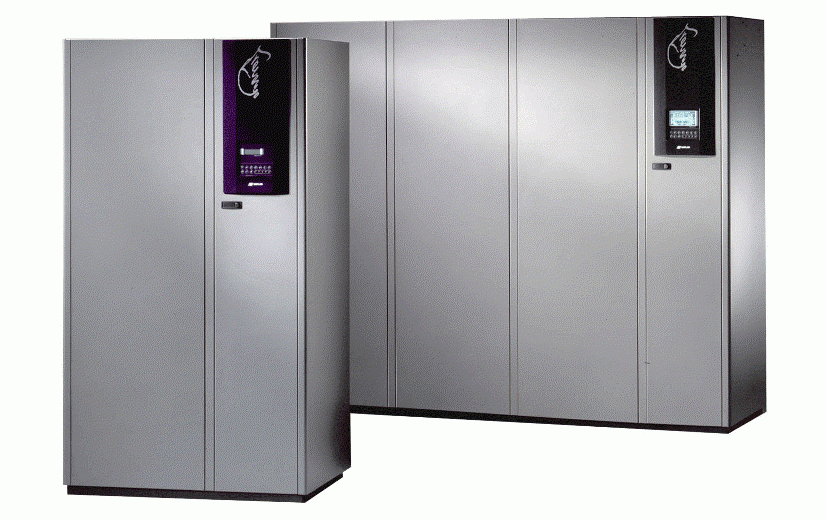

Прецизионные кондиционеры

Прецизионные кондиционеры – это особый вид сплит систем, с помощью которых можно добиться точных параметров микроклимата  в обслуживаемом помещении. Собственно это понятно даже из названия: ведь английское слово «precision» в одном из вариантов перевода на русский означает «точный».

При этом к регулируемым параметрам относится не только температура, но и уровень влажности воздуха и даже интенсивность воздухообмена в помещении.

Принцип работы прецизионного кондиционера

Такая климатическая установка черпает холодный воздух из-за пределов помещения (с улицы) и, обработав приточную среду, подает ее в помещение. При этом во время «обработки» приточный воздух получает нужную температуру, влажность и скорость движения.

В итоге кондиционеры прецизионного типа являются своеобразным гибридом климатической установки и системы приточной вентиляции помещения.

Причем, забор «уличного» воздуха помогает сократить энергопотребление установки, особенно в зимний период, когда температура внешней среды может упасть до – 50 градусов Цельсия. Ведь «зимний» воздух не нужно дополнительно охлаждать, его придется «подогреть», используя рекуператор.

Центральные кондиционеры

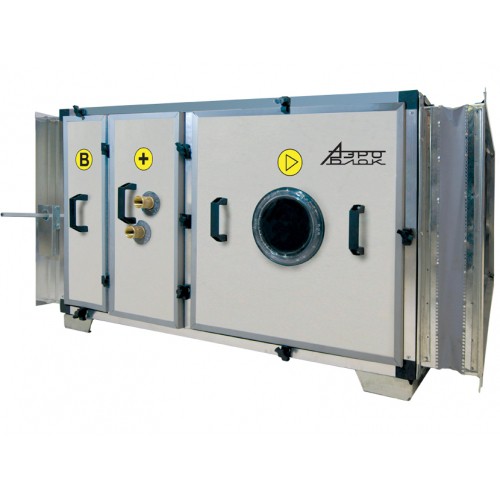

Каркасно-панельныая вентиляционная установкаЦентральные кондиционеры позволяют обеспечить централизованную подачу охлажденного воздуха, обеспечить приемлемый микроклимат на большой площади. Их обслуживание значительно дешевле и проще, нежели регулярное ТО бытовых сплит-систем, которых на фасаде здания может быть установлено более 30 единиц.

Функциональные возможности мощного центрального блока превосходят рабочие параметры обычных кондиционеров. Применение системы вентиляции в теплообмене накладывает дополнительные требования и увеличивает финансовые вложения на этапе проектирования и строительства. Однако центральные кондиционеры остаются надежными, отказоустойчивыми и неприхотливыми агрегатами, способными служить на протяжении долгих лет.

Больницы, офисы и общественные заведения не всегда могут установить кондиционеры внутри помещений, поскольку появление дополнительного шума может раздражать коллектив, мешать больным. Центральное кондиционирование может быть установлено в удаленных от основных рабочих зон местах, включая крышу, открытые удаленные площадки.

Центральное кондиционирование относится к не автономным видам обеспечения температурного режима внутри помещения. Они требуют подключения холодного водоснабжения, электрических сетей, подводом контура отопления или горячей воды (другого теплоносителя), воздушных коммуникаций и инженерных систем для отвода жидкостей.

В отличие от бытовых установок, центральные блоки способны работать над большим внутренним объемом помещения, вплоть до нескольких тысяч квадратных метров. Именно такие установки призваны обслуживать стадионы, торговые центры, театры и кинозалы.

Центральное кондиционирование позволяет выполнять:

  • очистку воздуха;
  • осушение;
  • увлажнение;
  • эффективное смешивание свежего воздуха с воздухом из помещения;
  • нагрев;
  • охлаждение;
  • регулирование подачи объема внешнего воздуха.

Типовой считается модульная структура, состоящая из нескольких секций. В связи с этим, возникают требования в проведении сложных работ по монтажу систем вентиляции, прокладке магистралей и инженерных систем (трубопроводов, воздуховодов, электрических сетей).

Существуют прямоточные кондиционеры (обрабатывающие лишь наружный воздух) и кондиционеры с рециркуляцией (достигается эффект рециркуляции внутреннего и внешнего воздуха). Кондиционеры с рециркуляцией – более экономичны, поскольку часть объема воздуха повторно после подмеса внешнего объема используется, при этом уменьшаются затраты на подогрев либо охлаждение газов.

Существуют также камеры с теплоутилизацией – это специальные теплообменники, которые позволяют избежать потери тепла без смешивания внешнего и внутреннего воздуха.

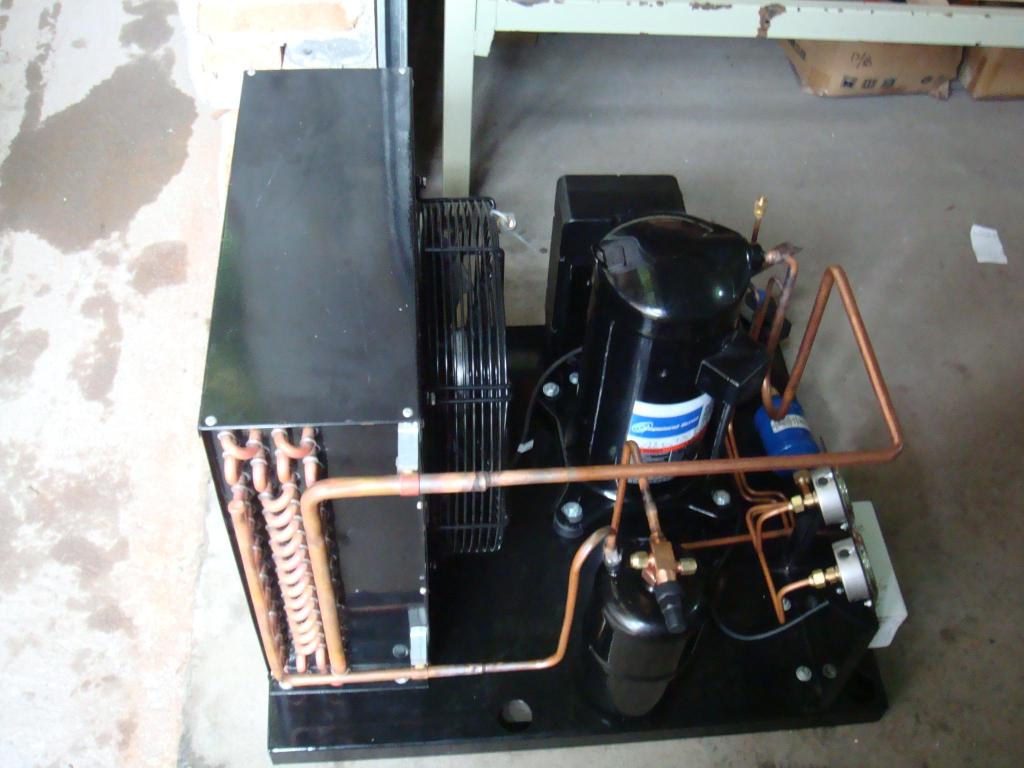

Компрессорно-конденсаторные блоки

Применяются данные комплексы на промышленных предприятиях, в магазинах и других объектах, где нет необходимости поддерживать температурный режим с высокой точностью. Эти компрессоры используют, если необходимо подавать свежий и холодный воздух в несколько помещений. Здесь отсутствует возможность регулирования климата в каждой из комнат.

Кроме применения на малых объектах, эти модели отлично себя показывают и на больших. Но для этого следует применить несколько систем вентиляции средней производительности.

Сегодня многие компании-производители представляют такие модели. Современные климатические системы теперь имеют высокую стабильность и качество. Существуют различные технические решения для самых разных отраслей. Представлены модели для любых температур, вентиляционных комплексов.

Применение и принцип работы компрессорно-конденсаторного блока позволяет открыть новые возможности в вопросах вентиляции, охлаждения или же отопления. Это отличное и недорогое решение для поддержания комфортных температур в гостинцах, ресторанах и супермаркетах, на промышленных объектах самых разных отраслей.
