Кондиционирование торговых центров

Кондиционирование торгового центра по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на кондиционирование, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

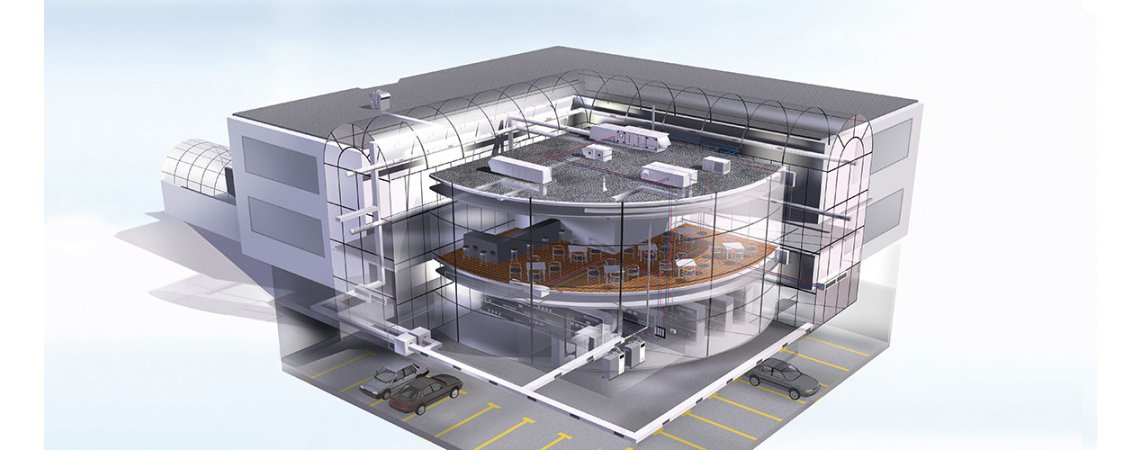

Кондиционирование торговых центров

Выбор системы кондиционирования для торгового центра зависит от многих параметров: масштабности, высоты потолков и т.д. Под торговым помещением может подразумеваться как небольшой магазин, так и крупный торговый центр. Соответственно для каждого необходимо свое решение в области кондиционирования.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Цель вентиляции ТЦ

Обеспечение комфортных условий для нахождения персонала и посетителей ТЦ, что включает в себя следующие показатели:

  • температурный режим
  • относительная влажность воздуха
  • скорость движения воздуха
  • уровень шума, создаваемого работой вентиляционной системы
  • Создание и поддержание определенных санитарно-гигиенических параметров воздуха в помещении
  • Предотвращение застоя воздуха, обеспечение требуемого воздухообмена
  • Обеспечение пожарной безопасности

Обеспечение комфортного микроклимата является важной задачей не только с экономической, но и с юридической точки зрения.

Система вентиляции торгового центра должна строго соответствовать определенным нормам и правилам, оформленным документально.

Нормативные документы

ГОСТ Р ЕН 13779-2007 Вентиляция в нежилых зданиях. Технические требования к системам вентиляции и кондиционирования

СП 60.13330.2012 СНиП 41-01-2003 Отопление, вентиляция и кондиционирование

ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях

СП 50.13330.2012 СНиП 23-02-2003 Тепловая защита зданий

СП 51.13330.2011 СНиП 23-03-2003 Защита от шума

ГОСТ 12.1.003-83 Шум. Общие требования безопасности

При проектировании вентиляции торговых центров необходимо учитывать:

  1. площадь торгового помещения;
  2. месторасположение (удаленность от дорог и автомагистралей; размещение в отдельном здании, встроенные/встроено-пристроенные к жилым постройкам торговые центры);
  3. ориентация здания, его окон и дверей относительно сторон света;
  4. посещаемость помещения (верхние этажи торгового центра являются менее посещаемыми);
  5. функциональное назначение помещения;
  6. точная характеристика материалов, из которых построено помещение.


Норма подачи воздуха едина и не зависит от типа торгового центра:

  • 20 м3/ч - на одного покупателя;
  • 60 м3/ч - на одного работника торгового помещения.


Площадь торгового помещения, приходящаяся на одного человека, в зависимости от типа помещения:

  • 6 м2 на 1 человека – книжные, ювелирные, спортивные, музыкальные, мебельные магазины;
  • 5 м2 на 1 человека – другие непродовольственные магазины, продовольственные магазины.


Температурный уровень в помещении определяется уровнем энергетических затрат человека (его функциональное и тепловое состояние на период 8-часового рабочего дня), а также периодом года:


Тип работы

Параметры

Период года

теплый

холодный

Производится сидя или требует малой физической активности

Температура, °С

23-25

22-24

Относительная влажность, %

40-60

40-60

Скорость воздухообмена, м/с

0,1

0,1

Производится сидя, стоя и связана с ходьбой

Температура, °С

22-24

21-23

Относительная влажность, %

40-60

40-60

Скорость воздухообмена, м/с

0,1

0,1

Связана с ходьбой, перемещением мелких предметов, требует малого физического напряжения

Температура, °С

20-22

19-21

Относительная влажность, %

40-60

40-60

Скорость воздухообмена, м/с

0,2

0,2

Связана с постоянной ходьбой, переносом тяжестей (менее 10 кг), требует среднего физического напряжения

Температура, °С

19-21

17-19

Относительная влажность, %

40-60

40-60

Скорость воздухообмена, м/с

0,2

0,2

Требует постоянного передвижения, переноски тяжестей (более 10 кг), большого физического напряжения

Температура, °С

18-20

16-18

Относительная влажность, %

40-60

40-60

Скорость воздухообмена, м/с

0,3

0,3

Строительство большинства современных торговых центров осуществляется по системе shell&core. На этапе строительства прокладываются только основные коммуникации вентиляционной системы в торговых помещениях. Уже сами арендаторы прокладывают воздуховоды по всему помещению, делают разводку, устанавливают вентиляционные решетки и внутренние блоки кондиционеров. Эта система удобна тем, что заранее неизвестно, как будут использованы арендуемые помещения.

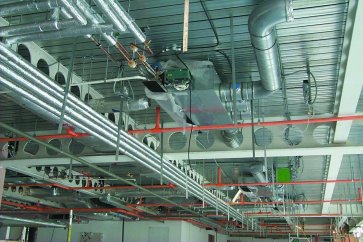

Система вентиляции ТЦ

Существует два типа монтажа вентиляции торгового центра:

  1. комбинированная система вентилирования и кондиционирования
  2. система вентилирования, предусматривающая охлаждение воздуха

Все торговые центры можно разделить на две группы: магазины-склады и многофункциональные торговые центры.

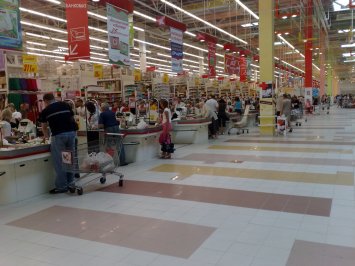

  1. Магазин-склад представляет собой одно помещение большого объема, принадлежащее или арендуемое одной компанией. Отличительные признаки такого рода торговых центров является высокий потолок и общая кассовая зона, которая является местом большого скопления людей. Характерными примерами таких ТЦ являются «МЕТРО», «АШАН», «ОБИ» и др.
  2. Многофункциональные торговые центры (торговые комплексы) сочетают в себе зоны (помещения), которые арендуются различными компаниями и имеют разное функциональное предназначение: магазины одежды, продуктовые магазины, рестораны, кафе, аптеки, зоны развлечения и т.д. К данной категории можно отнести ТРЦ «Европейский», ТЦ «Метрополис», ГУМ и пр.

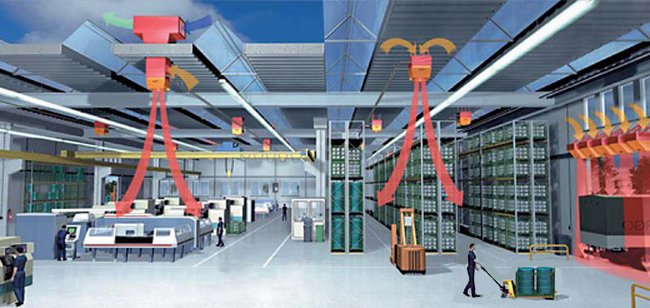

Вентиляция в торговом центре

Специфика работы магазина-склада и торгового комплекса различна, потому и система вентиляции отличается кардинальным образом. В торговых центрах типа «магазин-склад» обычно используется приточно-вытяжная система вентилирования воздуха, совмещенная с системой кондиционирования и воздушной отопительной системой. При этом для всего помещения устанавливается мощная единая система. Раздача воздуха происходит с помощью сети воздуховодов.

Важным является то, что помещения, в которых осуществляется продажа продовольственных товаров, должны быть оснащены отдельной вентиляционной системой, так как продукты питания требуют особых условий хранения.

Вентиляция магазина-склада

Складские помещения могут вентилироваться за счет естественной вытяжной системы вентилирования. В каждом помещении должна быть установлена отдельная вытяжка. Установка принудительной системы вентилирования воздуха должна предусматривать систему противопожарной безопасности: в воздуховодах должны устанавливаться «препятствия», не дающие огню перейти из одного помещения в другое.

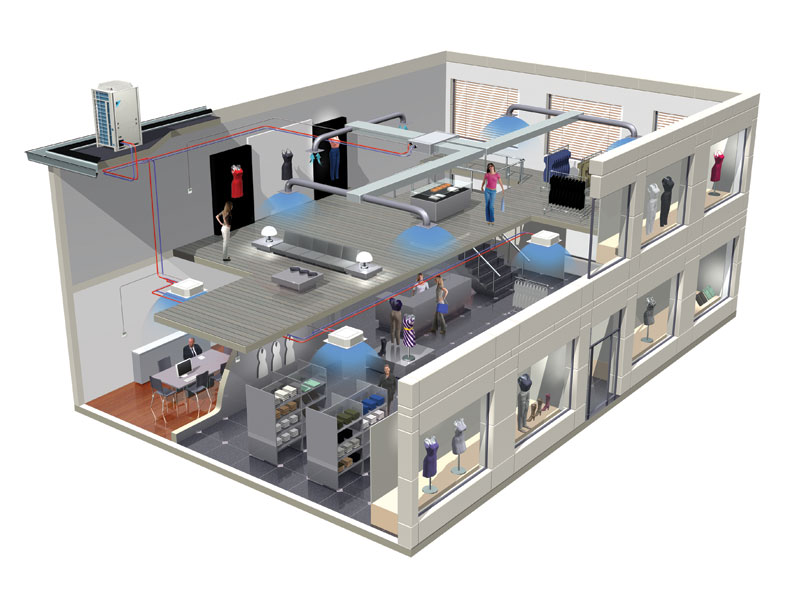

Мультизональная система кондиционирования

multizon-magaz-2Для кондиционирования зданий, имеющих большое число помещений, таких как, торговые центры и гипермаркеты широко применяется мультизональная система кондиционирования. Система состоит из одного или нескольких наружных блоков, к каждому из которых подключаются, в зависимости от производителя и модели, от 2 до 30 внутренних блоков. Размещаются наружные блоки, в основном, на крыше или на заднем дворе и не влияют на общий облик здания. Уникальной особенностью мультизональных кондиционеров является возможность одновременно работать в режимах и обогрева, и охлаждения. При этом каждый внутренний блок берёт столько холода (или тепла), сколько ему требуется в данный момент для поддержания заданной температуры, благодаря чему значительно экономится электроэнергия.

Достоинством такого оборудования является возможность размещения внутренних блоков на разных этажах и на большом расстоянии (до 160 м) от наружного, при перепаде высот между ними до 50 метров – это позволяет распределять нагретый или охлажденный воздух по торговым залам, находящимся на разных этажах. Внутренние блоки могут быть различного типа: настенные, канальные, кассетные, что позволяет максимально кондиционировать и применять для каждого помещения свой тип внутреннего блока кондиционера.

Плюсом мультизональных системы является большая длина магистрали между наружным и внутренним блоком, что позволяет установить внутренний блок в любом месте помещения и достичь необходимых климатических условий.

Наравне с мультизональными VRV и VRF системами широко используются центральные кондиционеры. Это неотъемлемая составная часть многих промышленных и торговых помещений, создающая оптимальный климат. Центральные кондиционеры применяются для обслуживания нескольких или одного, большого по площади помещения. Обычно, при проектировании больших по площади объектов, устанавливают несколько центральных кондиционеров, которыми управляют с единого центрального пункта.

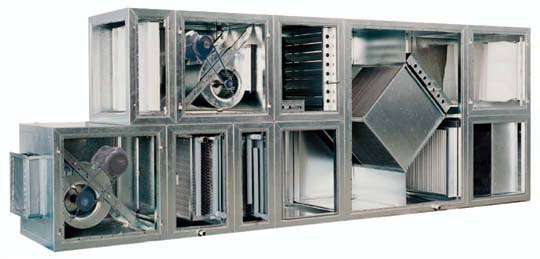

Центральные кондиционеры

Центральные кондиционеры выполняют несколько функций одновременно – кондиционирование, вентиляция, очищение и увлажнение воздуха. Воздух, после обработки центральными кондиционерами, поступает в помещения по системе воздуховодов.

Современные центральные кондиционеры выпускаются в виде набора стандартных модулей, каждый из которых выполняет определенную функцию:

central-cond

  • Секция охлаждения. Представляет собой водяной или фреоновый теплообменник. В качестве хладагента используется вода или незамерзающая жидкость, подаваемая от чиллера, либо фреон. В этом случае необходим внешний фреоновый компрессорно-конденсаторный блок.
  • Секция нагрева. Выполняется в двух вариантах - с водяным или электрическим нагревателем (ТЭНом). Водяной нагреватель выполняется в виде теплообменника, к которому подводится горячая вода из системы центрального отепления или автономного отопительного котла.
  • Вентиляторная секция. Предназначена для забора воздуха и подачи его в кондиционируемые помещения. В центральных кондиционерах применяются радиальные (центробежные) вентиляторы, которые вращаются электродвигателем через ременную передачу. Вентиляторная секция может располагаться между другими секциями, либо на выходе из кондиционера.
  • Секция шумоглушения. Предназначена для снижения шума, создаваемого вентиляторной секцией. Внутри секции шумоглушения устанавливаются звукопоглощающие пластины, состоящие из нескольких слоев минеральной ваты или стекловолокна специально подобранной плотности.
  • Секция увлажнения. Увлажнение воздуха производится в форсуночной камере или с помощью парового увлажнителя. В форсуночной камере происходит распыление мелкодисперсной водяной взвеси, которая испаряется в проходящем воздухе. После секции увлажнения обычно устанавливают каплеуловители, предотвращающие попадание неиспарившихся капель воды в другие секции кондиционера.
  • Секция фильтрации. Секция фильтрации предназначена для очистки проходящего через кондиционер воздуха от пыли. При необходимости обеспечения фильтрации повышенного качества в состав кондиционера включают две секции фильтрации. Первичную секцию фильтрации выполняют на фильтрах грубой очистки класса EU1 - EU3. Такие фильтры задерживают до 60% пыли. В секции вторичной фильтрации используют фильтры тонкой очистки класса EU5 - EU9, задерживающие до 90% пыли. Все фильтры могут легко сниматься для чистки или замены. Для автоматического контроля за чистотой фильтров применяют дифманометры, измеряющие перепад давления воздуха на входе и выходе фильтра. При загрязнении фильтра перепад давления увеличивается и дифманометр сигнализирует о необходимости замены фильтра.
  • Теплоутилизаторы. Для экономии энергии, затрачиваемой на нагрев наружного воздуха, в кондиционерах иногда устанавливают теплоутилизаторы или рекуператоры. Эти устройства позволяют экономить до 80% энергии путем нагрева входящего наружного воздуха за счет тепла воздуха, удаляемого из помещения. Теплоутилизаторы бывают трех типов — перекрестные теплообменники, вращающиеся теплообменники и системы с промежуточным теплоносителем, состоящие из двух теплообменников.
