Автоматика GTC
«ИНТЕХ» выполняет подбор, поставку, проектирование, монтаж и сервисное обслуживание автоматики GTC для вентиляционных систем. Решения на базе GTC применяются для управления приточными и приточно-вытяжными установками в квартирах, коттеджах, офисах, коммерческих и производственных помещениях. При подборе учитываются параметры воздухообмена, тип нагрева (электрический, водяной, фреоновый), требования к автоматике, уровню шума и интеграции с другими инженерными системами. В результате заказчик получает работоспособную систему вентиляции с корректно настроенными режимами и возможностью дистанционного управления.
Автоматика GTC: состав и технические решения
- Контроллер SYBERIA — универсальный одноплатный контроллер, обеспечивающий управление всеми основными функциями вентиляционной установки, включая ПИД-регулирование нагрева, защиту от замерзания и перегрева, контроль фильтров и датчиков.

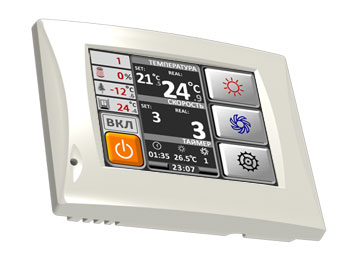

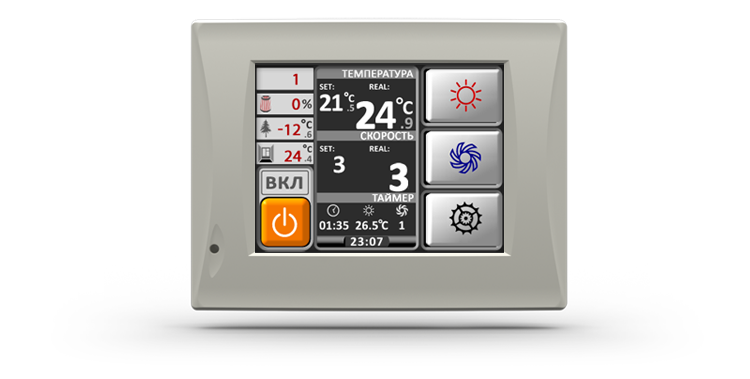

- Пульт управления OAZIS — цветной сенсорный дисплей для настройки и мониторинга параметров системы, с возможностью программирования недельных режимов и интеграции по Modbus RTU.
- Кабель с разъемами — для подключения пульта к контроллеру.
Где применяется автоматика GTC
Автоматика GTC используется для управления:
- Приточными вентиляционными установками с электрическим или водяным нагревателем — в квартирах с герметичными окнами, загородных домах, офисах и коммерческих помещениях.
- Установками с фреоновым охладителем — для поддержания микроклимата в помещениях с переменной тепловой нагрузкой.
- Приточно-вытяжными системами с пластинчатым или роторным рекуператором — на объектах с требованиями к энергоэффективности и постоянному воздухообмену.
Возможна интеграция с существующими системами вентиляции, подключение к системам «умный дом» и SCADA, а также совместная работа с вытяжными установками. На практике автоматика GTC часто применяется на объектах, где требуется гибкая настройка режимов и удалённый мониторинг параметров воздуха.
Основные функции и инженерные возможности
- ПИД-регулирование мощности нагревателя для поддержания заданной температуры воздуха (электрический: +5…+30°C, водяной: +15…+30°C).
- Многоуровневая защита от замерзания и перегрева калорифера, контроль по трём независимым датчикам.
- Управление скоростью вентиляторов (1–3 ступени, до 7 при использовании частотных преобразователей), поддержка EC-моторов и аналогового сигнала 0–10В.
- Контроль загрязнённости фильтра, давления во фреоновом контуре, обмерзания рекуператора.
- Автоматическое и ручное переключение режимов нагрева/охлаждения, недельное программирование работы.
- Функции «Северный старт», «Понижение скорости» для адаптации к низким температурам и недостаточной мощности нагревателя.
- Возможность подключения к внешним устройствам (гигростат, датчик CO₂, пожарная сигнализация) и интеграция с системами диспетчеризации.
- Дистанционное управление, вывод аварийных сообщений, переключение языка интерфейса.
Технические характеристики
Контроллер SYBERIA
| Параметр | Значение |
|---|---|
| Вариант поставки | BOX |
| Напряжение питания | ~220В 50Гц |
| Отклонения напряжения | +10/-20% |
| Максимальная мощность | 5 Вт |
| Габариты | 100×90×30 мм |
| Вес (с элементом питания) | 150 г |
| Температура эксплуатации | -25…+40°C |
| Релейные выходы ~220В | 3 одинарных, 3 сдвоенных (до 0,5 кВт) |
| Симисторные выходы ~220В 0,5А | 2 |
| Максимальный выходной ток | 3 А |
| ШИМ-выход 24В 20 мА | 1 |
| Питание внешнего датчика +5В 50мА | 1 |
| Аналоговые входы 0–10В | 2 |
| Аналоговый выход 0–10В | 1 |
| Дискретные входы | 3 |
| RS 485 (Modbus RTU) | 1 |
| Питание часов | CR2032 (3В) |
Пульт управления OAZIS
| Параметр | Значение |
|---|---|
| Вариант поставки | BOX |
| Напряжение питания | 10–24В |

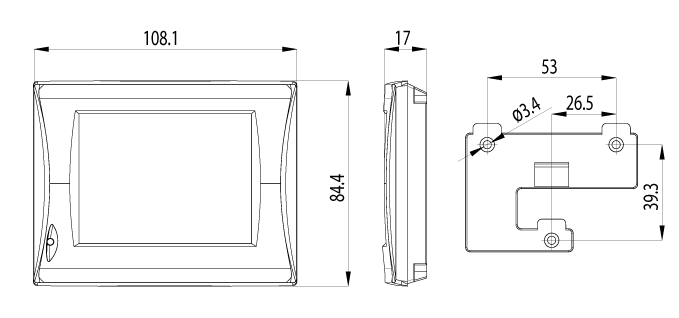

| Габариты | 108×85×17 мм |
| Вес (с кронштейном) | 108 г |
| RS 485 (Modbus RTU) | 1 |
| Тип дисплея | Цветной, сенсорный, 3.5", 320×240 |
| Инфракрасный порт | Есть |
| Встроенный датчик температуры | Есть |
| Язык интерфейса | Русский/английский |
Стоимость автоматики GTC
Цена комплекта автоматики GTC зависит от производительности вентиляционной установки, выбранного типа нагрева (электрический или водяной калорифер), требуемого функционала автоматики, наличия дополнительных датчиков и интеграции с внешними системами. На стоимость влияет также курс поставки и комплектация.
- Стоимость оборудования (контроллер, пульт, кабели) — от 35 000 до 65 000 руб. (ориентировочно, после уточнения параметров).
- Монтаж и пусконаладка — от 15 000 руб., зависит от сложности объекта и объёма работ.
Точная стоимость определяется после расчёта воздухообмена и анализа исходных данных. Для расчёта стоимости монтажа вентиляции рекомендуем ознакомиться с прайс-листом на монтаж вентиляции.
Этапы внедрения автоматики GTC
- Анализ параметров помещения и существующих инженерных систем.
- Подбор оптимального места для установки контроллера и пульта управления.
- Прокладка кабелей и монтаж оборудования.
- Подключение автоматики к вентиляционной установке и внешним устройствам.
- Настройка режимов работы, программирование недельного расписания.
- Проверка работоспособности всех функций и обучение персонала/заказчика.
- Передача системы в эксплуатацию с комплектом документации.
В рамках комплексных проектов «ИНТЕХ» также выполняет проектирование инженерных систем и монтаж инженерных систем под ключ.
Свяжитесь с нами
Для подбора и расчёта автоматики GTC направьте план помещения, укажите площадь, требуемый воздухообмен и наличие существующих систем вентиляции или кондиционирования. Инженер «ИНТЕХ» выполнит расчёт и предложит оптимальную конфигурацию оборудования.
Связаться можно по email: mail@air-ventilation.ru или через форму.
Ответы на вопросы по автоматике GTC
- По какому региону вы работаете?
Инженеры «ИНТЕХ» выезжают на объекты в Москве и Московской области для сбора исходных данных, обследования и согласования технических решений. - Как сделать заказ на подбор и монтаж автоматики GTC?
Позвоните по телефону +7 (917) 587 13 30 или напишите на mail@air-ventilation.ru. Также можно воспользоваться формой обратной связи на сайте. - Можно ли интегрировать автоматику GTC с системой «умный дом»?
Да, контроллер SYBERIA поддерживает протокол Modbus RTU, что позволяет интегрировать автоматику с системами диспетчеризации и «умный дом». - Какие объекты чаще всего оснащаются автоматикой GTC?
На практике автоматика GTC применяется в квартирах с герметичными окнами, коттеджах, офисах, небольших коммерческих помещениях, а также на производственных объектах с требованиями к постоянному воздухообмену. - Как осуществляется сервисное обслуживание?
Сервис включает периодическую проверку датчиков, обновление программного обеспечения, контроль состояния фильтров и диагностику системы. «ИНТЕХ» предлагает регламентное обслуживание по согласованному графику. - Сколько времени занимает монтаж автоматики GTC?
В среднем монтаж и пусконаладка занимают от 1 до 3 дней, в зависимости от сложности объекта и объёма работ. - Можно ли подключить дополнительные датчики (CO₂, влажности, пожарные)?
Да, автоматика GTC поддерживает подключение внешних датчиков для расширения функциональности системы. - Какова гарантия на оборудование?
Гарантийные условия определяются производителем оборудования. «ИНТЕХ» предоставляет консультации по вопросам эксплуатации и сервисного обслуживания. - Возможно ли дистанционное управление вентиляцией через интернет?
При наличии интеграции с системой диспетчеризации или «умный дом» возможен удалённый мониторинг и управление параметрами вентиляции. - Как рассчитать необходимую производительность вентиляционной установки?
Для расчёта требуется исходная информация: площадь, назначение помещения, количество людей, тепловые и влажностные нагрузки. Инженер «ИНТЕХ» выполнит расчёт воздухообмена и подберёт оборудование.
