Гидравлические компоненты (буферные баки и гидравлические модули)
Инженерная компания «ИНТЕХ» выполняет подбор, расчет и интеграцию гидравлических компонентов — буферных баков и гидравлических модулей — для систем холодоснабжения и кондиционирования (чиллер-фанкойл) на объектах различного назначения в Москве и Московской области. Проектирование и внедрение осуществляется на основании анализа исходных данных, гидравлической схемы, тепловых нагрузок и эксплуатационных режимов, с учетом ограничений по размещению и требований к надежности.
- Расчет объема теплоносителя и подбор оборудования по параметрам системы.
- Анализ гидравлического сопротивления и балансировка системы.
- Интеграция с существующими инженерными сетями и автоматизацией.
- Учет особенностей трассировки, сервисного доступа и эксплуатационных рисков.
- Подготовка технической документации для реализации и эксплуатации.
Комплексный подход позволяет обеспечить корректную работу оборудования на всех этапах жизненного цикла системы, минимизировать риски неустойчивой работы и повысить энергоэффективность.
Подбор гидравлических компонентов по исходным данным
- Площадь и назначение объекта, планы помещений.
- Схема системы холодоснабжения или отопления, перечень оборудования.
- Ограничения по размещению, доступность для обслуживания.
- Требуемые режимы работы, температурные и гидравлические параметры.
- Особые требования к автоматизации, материалам, защите от коррозии.
Инженеры «ИНТЕХ» анализируют исходные данные, проводят расчет, подбирают оборудование и готовят техническое решение. Для консультации отправьте запрос на mail@air-ventilation.ru или воспользуйтесь формой.
Критерии выбора гидравлических компонентов
- Требуемый объем теплоносителя для обеспечения тепловой инерции системы.
- Тип и мощность чиллера, количество и характеристики фанкойлов.
- Рабочее давление и температурный диапазон системы (например, от -10 до +60 °C).
- Возможность размещения оборудования (вертикальное/горизонтальное исполнение, доступность для обслуживания).
- Материал бака и наличие антикоррозионных покрытий (оцинковка, эмаль, изоляция).
- Наличие встроенных элементов: насосы (один или два), КИП, балансировочные вентили, клапаны.
- Требования к автоматизации и управлению (щит питания, степень защиты IP).
- Возможность интеграции с существующими системами холодоснабжения или отопления.
- Особенности эксплуатации: наружная или внутренняя установка, защита от конденсата.
- Бюджетные ограничения и требования к энергоэффективности.
Что проверяют инженеры при подборе: анализ исходных данных (планы, спецификации, тепловые нагрузки), ограничения по размещению и трассам, расчет гидравлического сопротивления, соответствие действующим нормативам, требования к сервису и эксплуатации, интеграция с автоматикой инженерных систем.
Типы гидравлических компонентов: применение и ограничения
- Буферные баки: используются для увеличения объема теплоносителя и стабилизации работы чиллера. Применяются на объектах с переменной нагрузкой или при необходимости снизить частоту включения компрессоров. Не подходят, если нет места для размещения или требуется минимальный объем системы.
- Гидравлические модули с насосами: обеспечивают циркуляцию и поддержание давления в системе. Актуальны для объектов с протяженными трассами или несколькими потребителями. Ограничение — необходимость регулярного обслуживания насосов и контроля параметров.
- Гидромодули без насосов: применяются, когда насосное оборудование уже интегрировано в систему или требуется только буферизация. Не подходят, если требуется централизованное управление циркуляцией.
- Модули с расширительными баками и КИП: используются для комплексных систем с высокими требованиями к автоматизации и безопасности. Ограничение — более высокая стоимость и сложность монтажа.
Выбор типа зависит от исходных данных, требований нормативов, условий размещения, режима работы и бюджета. Для комплексных объектов рекомендуется предварительный инженерный расчет и согласование решений с проектной организацией.
Типовые сценарии применения
- В офисном здании с переменной нагрузкой на систему холодоснабжения буферный бак позволяет снизить количество пусков чиллера и обеспечить равномерное охлаждение в периоды пикового потребления. На этапе проектирования проводится расчет объема бака и подбор гидромодуля с учетом особенностей трассировки.
- В торговом центре с разветвленной сетью фанкойлов гидравлический модуль с двумя насосами обеспечивает стабильную циркуляцию и поддержание давления в удаленных зонах. Инженеры анализируют гидравлическое сопротивление и подбирают оборудование с учетом протяженности магистралей.
- На складе с наружной установкой оборудования требуется гидромодуль с повышенной степенью защиты и дренажным поддоном. Важно предусмотреть защиту от конденсата и возможность обслуживания в зимний период.
- В производственном помещении с высокими тепловыми нагрузками используются двухконтурные баки с антикоррозионным покрытием для увеличения ресурса системы. На этапе подбора учитываются требования к материалам и условиям эксплуатации.
- Для объектов с ограниченным пространством (например, серверные комнаты) применяются компактные гидромодули без буферного бака, интегрированные в существующую систему. Важно обеспечить доступ для сервисного обслуживания.
Для комплексных задач по проектированию и монтажу инженерных систем можно обратиться за услугой проектирования инженерных систем или монтажом инженерных систем с учетом специфики объекта. Также при необходимости интеграции с системами отопления рекомендуется согласование гидравлической схемы и подбор теплообменников.
Когда обращаются за подбором или расчетом гидравлических компонентов
- Планируется внедрение системы чиллер-фанкойл с переменной нагрузкой — требуется расчет объема буферного бака для предотвращения частых пусков компрессора.
- Есть ограничения по размещению оборудования — нужен подбор компактных гидромодулей с учетом сервисного доступа.
- Необходимо интегрировать новое оборудование в существующую систему — требуется согласование параметров и расчет гидравлического сопротивления.
- Возникают проблемы с циркуляцией или неравномерным охлаждением — требуется диагностика и подбор гидравлических компонентов для балансировки системы.
- Планируется наружная установка оборудования — важно подобрать компоненты с защитой от погодных воздействий и конденсата.
- Требуется автоматизация и диспетчеризация — необходим подбор модулей с интеграцией КИП и щитов управления.
- Есть требования по энергоэффективности и снижению эксплуатационных затрат — проводится расчет оптимального объема бака и мощности насосов.
Можно описать задачу и получить варианты по исходным данным: mail@air-ventilation.ru
От чего зависит стоимость гидравлических компонентов
- Объем и сложность системы: количество потребителей, протяженность трасс, необходимость автоматизации.
- Требования к материалам и покрытию: антикоррозионная защита, изоляция, степень защиты корпуса.
- Комплектация: наличие насосов, КИП, щитов управления, дополнительных опций.
- Окончательная стоимость рассчитывается после анализа исходных данных и согласования технического задания.
Гидравлические компоненты Daikin

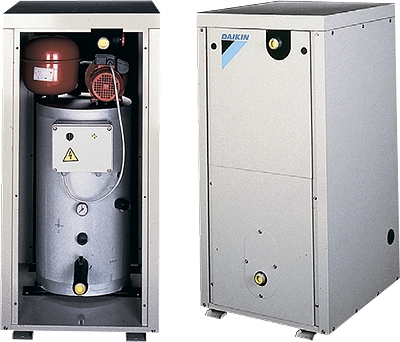

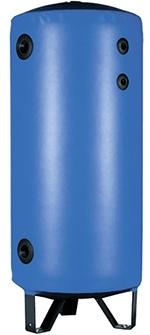

Гидравлический модуль EHMC- Буферный бак EKBT
- В качестве теплоносителя используется вода или растворы этиленгликоля и пропиленгликоля.
- Аккумуляторный бак емкостью 100 л обеспечивает устойчивую работу агрегатов холодопроизводительностью до 80 кВт.
- Отдельная линия электропитания; возможно подсоединение к той же электросети, к которой подключен чиллер.
- Можно устанавливать рядом с чиллером или на расстоянии от него.
- Простота монтажа и электрических соединений с чиллером, так как патрубок подвода жидкости к гидромодулю на той же высоте, что и выходной патрубок испарителя чиллера.
- Гидравлический модуль снабжен необходимым КИП, предохранительным, спускным воздушным и дренажным клапанами, портами для измерения давления воды.
- Удобство настройки всей гидравлической системы посредством встроенного балансировочного вентиля.
- Дренажный поддон (в случае наружной установки) — 2 варианта поставки: с насосом среднего (в стандартной поставке) или высокого статического давления (опционально).
Гидравлические компоненты Kentatsu для чиллеров
- KTS / KTT — буферный бак системы холодоснабжения
- KHH(V) — гидравлический модуль с одним или двумя насосами
- KTS_/3(6)V-ICK — гидромодуль без циркуляционного насоса
- KH — гидравлический модуль с 1(2) насосом без буферного бака
Буферные баки и гидравлические модули Kentatsu могут использоваться в системах типа чиллер-фанкойл любого производителя.
Буферные баки системы холодоснабжения
Вертикальное или горизонтальное исполнение.- Рабочее давление 3 и 6 бар.
- Широкий диапазон рабочих температур: от -10 до 60°С.
- Различная внутренняя конструкция.
- Размер баков от 100 до 5000 литров.
Буферные баки делятся на 2 типа:
- одноконтурные
- двухконтурные
Для баков различных моделей доступны разные варианты наружного и внутреннего покрытий. В линейке присутствует 8 моделей буферных баков:
- KTT_/6V-ICAD — двухконтурный бак с подающим трубопроводом (изоляция + углеродистая сталь + антикоррозионная окраска);
- KTT_/6V-ICAP — двухконтурный бак с разделительными перегородками (изоляция + углеродистая сталь + антикоррозионная окраска);
- KTT_/6V-ICAF — двухконтурный бак с диффузорным трубопроводом (изоляция + углеродистая сталь + антикоррозионная окраска);
- KTS_/3(6)V-ICK — одноконтурный бак с аксессуарами (изоляция + углеродистая сталь + аксессуары);
- KTS_/6V(H)-ICA — одноконтурный бак (изоляция + углеродистая сталь + антикоррозионная окраска);
- KTS_/6V(H)-ICGE — одноконтурный бак (изоляция + углеродистая сталь + горячее цинкование + эмалевое покрытие);
- KTS_/6V(H)-ICG — одноконтурный бак (изоляция + углеродистая сталь + горячее цинкование);
- KTS_/6V(H)-CG — одноконтурный бак (углеродистая сталь + горячее цинкование).
Гидравлические модули
С одним или двумя центробежными насосами.- С инверторным насосом.
- Без циркуляционного насоса с буферным и расширительным баком, манометром, предохранительным, наливным и сливным клапанами.
- Электрический щит питания и управления со степенью защиты IP56.
- Рабочее давление 3 и 6 бар.
- Варианты исполнения от 100 до 2500 литров.
- Корпус со стальным каркасом, панельной обшивкой из оцинкованной окрашенной стали, предоставляющий возможность наружной установки.
Все компоненты гидравлической обвязки выполнены из материалов, обеспечивающих надежность и длительный срок эксплуатации. Баки KTS и KTT изготавливаются из листовой углеродистой стали, выдерживают рабочие давления до 6 бар при температуре до +60 °C (минимальная рабочая температура — -10 °C). Накопительный бак для охлажденной воды (в гидромодулях, оборудованных баком) производится из углеродистой листовой стали, окрашивается снаружи и изолируется вспененным эластомером. Изоляция препятствует образованию конденсата и выполнена из ПВХ.
Термины и определения
- Буферный бак — емкость для увеличения объема теплоносителя и стабилизации работы системы.
- Гидравлический модуль — сборка насосов, КИП и вспомогательных элементов для циркуляции и управления.
- Теплоноситель — жидкость (вода, раствор гликоля), циркулирующая в системе.
- КИП — контрольно-измерительные приборы (манометры, датчики давления, температуры).
- Рабочее давление — максимальное давление, при котором оборудование эксплуатируется без риска повреждения.
- Изоляция — материал, предотвращающий образование конденсата и теплопотери.
- Инверторный насос — насос с регулируемой частотой вращения для оптимизации расхода и энергопотребления.
- Дренажный поддон — элемент для сбора и отвода конденсата при наружной установке.
- Сервисный доступ — возможность обслуживания и ремонта оборудования без демонтажа системы.
- Щит управления — электрический шкаф для автоматизации и защиты оборудования.
Ответы на вопросы по гидравлическим компонентам
- По какому региону вы работаете?
Инженеры «ИНТЕХ» выезжают на объекты в Москве и Московской области для сбора исходных данных, обследования и согласования технических решений. - Как сделать заказ на подбор или расчет гидравлических компонентов?
Позвоните по телефону +7 (495) 146-67-66 или напишите на mail@air-ventilation.ru. Также можно воспользоваться формой на сайте. - Сколько стоит подбор и расчет гидравлических компонентов?
Стоимость зависит от объема системы, сложности объекта и требований к автоматизации. Ориентировочно — от 15 000 руб. за расчет и подбор, точная сумма определяется после анализа исходных данных. - Какие объекты чаще всего требуют установки буферных баков и гидромодулей?
Офисные здания, торговые центры, склады, производственные помещения, серверные комнаты, объекты с переменной нагрузкой на систему холодоснабжения. - Можно ли интегрировать гидравлические компоненты в существующую систему?
Да, при условии согласования параметров и проведения инженерного расчета. Важно учитывать совместимость по давлению, объему и материалам. - Какие материалы используются для изготовления баков?
Чаще всего — углеродистая сталь с антикоррозионным покрытием, изоляция из вспененного эластомера, наружная отделка ПВХ или оцинкованная сталь. - Какой срок поставки и монтажа?
Поставка стандартных компонентов — от 5 до 15 рабочих дней, монтаж и пусконаладка — от 2 до 7 дней в зависимости от сложности объекта. - Выполняете ли вы сервисное обслуживание гидравлических компонентов?
Да, инженеры «ИНТЕХ» проводят обслуживание, диагностику и ремонт гидравлических модулей и буферных баков. Подробнее — регламент обслуживания инженерных систем. - Какие ошибки встречаются при самостоятельном подборе оборудования?
Недостаточный объем бака, несоответствие рабочему давлению, отсутствие сервисного доступа, ошибки в подборе насосов и КИП. Это приводит к неустойчивой работе системы и увеличению эксплуатационных затрат. - Где можно посмотреть цены на монтаж и обслуживание?
Актуальные цены размещены в прайс-листе на монтаж вентиляции и стоимости обслуживания систем кондиционирования.
