Отопление спортзала, фитнес-клуба

Компания выполняет проектирование и монтаж систем отопления для спортивных залов, фитнес-клубов и бассейнов на основании анализа исходных данных объекта, расчёта тепловых нагрузок и требований к микроклимату. Инженерные решения разрабатываются с учётом особенностей эксплуатации помещений, интеграции с системами вентиляции и кондиционирования, а также ограничений по высоте, теплоизоляции и режимам использования.

• Анализ архитектурных и эксплуатационных параметров объекта
• Расчёт тепловых потерь и подбор оборудования по зонам (зал, раздевалки, бассейн)
• Интеграция отопления с вентиляцией и автоматикой управления
• Разработка проектной и рабочей документации
• Определение режимов эксплуатации и ограничений по энергоэффективности

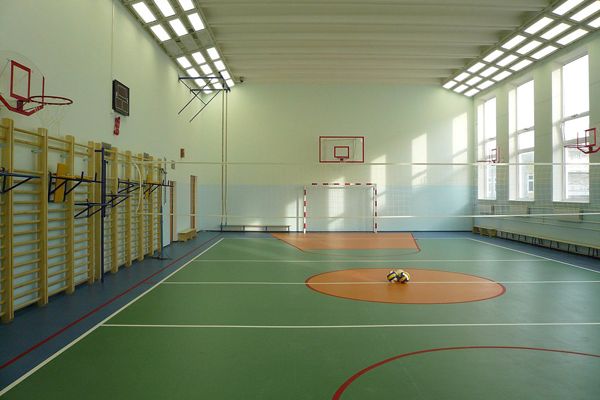

Искусственный микроклимат спортивных помещений во многом зависит от температуры окружающего воздуха. Для спортивных залов школ проектируют центральное водяное отопление и в отдельных случаях (в виде опыта) — воздушное.

Особенности

​

При выполнении расчетов и подборе инженерного оборудования для системы отопления современных спортивно-оздоровительных комплексов учитывается технико-экономическое обоснование проекта. Такие многофункциональные комплексы включают помещения разного типа и назначения, в которых необходимо обеспечить здоровые параметры микроклимата.

Для спортивного зала, раздевалок, душевых, массажных кабинетов, солярия, сауны, бассейна необходим разный подход к оборудованию систем вентиляции, кондиционирования и отопления. Ознакомившись с информацией, можно подобрать наиболее подходящий вид отопления для различных помещений, в том числе для спортзалов. Например, расчетная температура и кратность воздухообмена для спортивного зала — 15 °C и 80 м³/ч наружного воздуха на одного занимающегося, а в душевой — 25 °C и 5 м³/ч. В спортзале наибольший вклад в тепловой баланс вносит тепловыделение (один человек без интенсивной физической нагрузки выделяет около 1 кВт тепла), а в бассейне — выделение влаги и борьба с конденсатом.

В таких помещениях необходимо учитывать особенности и режим их эксплуатации:

• при высоте потолка более 4–5 метров нет необходимости греть весь объем, достаточно обеспечить теплом только область пола;
• теплоизоляция таких зданий обычно невысокая;
• достаточный температурный режим необходим только во время тренировок и игр.

Спортивные залы с широким спектром услуг предполагают использование смешанной системы отопления: воздушная система отопления или низкотемпературная система теплых полов для больших объемов и площадей, а также традиционная радиаторная система для небольших зон и помещений.

Основные гигиенические требования к системе отопления спортивных сооружений

Система должна обеспечивать:

• поддержание в отдельных помещениях равномерной температуры воздуха при любых колебаниях наружной температуры;
• необходимое качество воздушной среды.

Система отопления спортивных сооружений должна обеспечивать требуемую температуру даже в самую холодную для данной местности погоду. Величина гигиенически оптимальных температур для различных спортивных сооружений зависит от количества присутствующих зрителей. Например, оптимальная температура воздуха для спортивных залов при отсутствии мест для зрителей составляет 15 °C, для крытых катков — 14 °C, для огневой зоны крытых тиров — 18 °C.

В спортивных залах вместимостью до 800 зрителей температура воздуха для холодного периода года должна быть 18 °C и не более чем на 3 °C выше этой температуры в теплый период года. В залах вместимостью более 800 зрителей расчетная температура в холодный период года составляет 18 °C, в теплый — не выше 25 °C. Расчетная температура для раздевалок и душевых, санитарных узлов — 25 °C, физкультурно-оздоровительных сооружений — не менее 18 °C.

​

Микроклиматические условия в спортивных сооружениях во многом зависят и от относительной влажности и подвижности (скорости движения) воздуха. Гигиенически оптимальная относительная влажность воздуха в спортивных сооружениях составляет в холодный период года 40–45 %, в теплый — 50–55 %. В спортивном сооружении, в зонах нахождения занимающихся, подвижность воздуха должна быть не более 0,3 м/с, в спортивных залах для борьбы, настольного тенниса и в крытых катках — не более 0,5 м/с. Этим требованиям в наибольшей степени отвечает водяное отопление низкого давления.

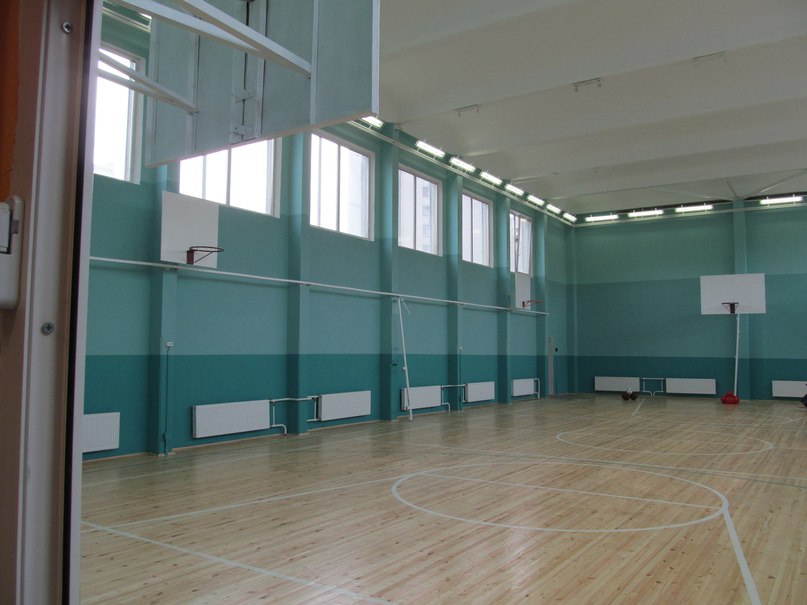

В спортивных залах радиаторы отопления должны закрываться защитными решетками, находящимися в одной плоскости со стеной.

В плавательных бассейнах рекомендовано применять воздушное отопление, так как подаваемый через систему отопления нагретый воздух имеет низкую влажность, что позволяет одновременно снизить относительную влажность воздуха в зале ванн.

Для своевременного удаления избытка тепла, влаги и вредных газообразных загрязнителей воздуха, образующихся в результате деятельности спортсменов и зрителей, спортивные сооружения оборудуются специальными системами вентиляции, естественной и искусственной. Подробнее о подборе и расчетах систем вентиляции для спортивных объектов.

Эффективность работы вентиляционных систем в спортивных сооружениях, их способность обеспечить поддержание чистоты воздуха в помещениях оценивается по обеспечению для каждого занимающегося или болельщика необходимого объема воздуха (воздушный куб) и его регулярной сменой наружным воздухом.

В соответствии с гигиеническими требованиями в спортивных залах воздушный куб равен 30 м³, объем вентиляции — 90 м³ на человека в час. Иначе говоря, требуется такая мощность вентиляционных систем, которая бы могла обеспечить не менее чем трехкратный обмен воздуха в них за час. Например, в спортивных залах, в залах ванн крытых бассейнов для воздухообмена предусматривается подача не менее 80 м³ наружного воздуха в час на одного занимающегося и 20 м³ — на одно зрительное место.

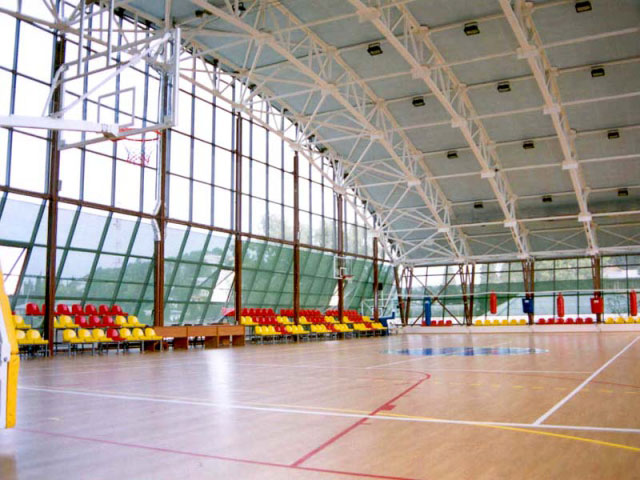

Экономный обогрев спортзала

Современные спортивные сооружения крытого типа (бассейны, спортивные залы, теннисные корты, волейбольные, баскетбольные или футбольные поля) являются сравнительно сложными объектами с точки зрения отопления: большой объем помещений, потолки высотой свыше 4-х метров, слабая теплоизоляция (исключение — частные спорткомплексы или новые объекты), отсутствие необходимости постоянно поддерживать высокий уровень температуры. Поэтому применение традиционных конвекционных систем высокотемпературного отопления является не совсем рациональным, так как является весьма затратным и неэффективным из-за создания локальных зон с высокой температурой под потолком (перетопы), где необходимость в нем отсутствует, и недостаточно прогретой нижней частью спортивного зала, где проводятся тренировки или соревнования. Кроме того, в некоторых случаях повысить уровень температуры необходимо только перед проведением спортивных мероприятий для обеспечения комфортного уровня температуры болельщикам, а малая скорость теплообмена конвекционными потоками не позволяет достаточно быстро прогреть большой объем воздуха, поэтому использование центрального отопления в данном случае является энергозатратным и нерациональным вариантом.

​

При выборе систем отопления для спортивных сооружений необходимо отталкиваться от основных понятий систем отопления: энергетической эффективности, максимальной эффективности и сезонной эффективности. Современное отопительное оборудование должно обладать высоким уровнем теплообмена, низким энергопотреблением и эксплуатационными затратами, обеспечивать равномерный прогрев воздуха во всем помещении, автоматически поддерживать заданный уровень температуры вне зависимости от температуры окружающей среды в холодное время года, иметь режим экономии (поддержание минимально допустимой температуры в нерабочее время).

Именно поэтому использование новых альтернативных устройств отопления — тепловентиляторов или инфракрасных обогревателей — является более обоснованным, так как позволяет быстро создавать комфортный уровень температуры в таких больших помещениях при минимальных расходах тепловой и электрической энергии. Наиболее часто в современных спортзалах используются тепловентиляторы с водяным теплоносителем, подвод горячей воды к которым осуществляется с городской централизованной системы теплоснабжения или с контура водяного отопления автономного водогрейного котла, работающего на отработанных маслах, газу или дизельном топливе. Высокая производительность водяных тепловентиляторов позволяет за короткое время достичь требуемого в спортзале температурного уровня и исключить появление стоячих зон с горячим или холодным воздухом.

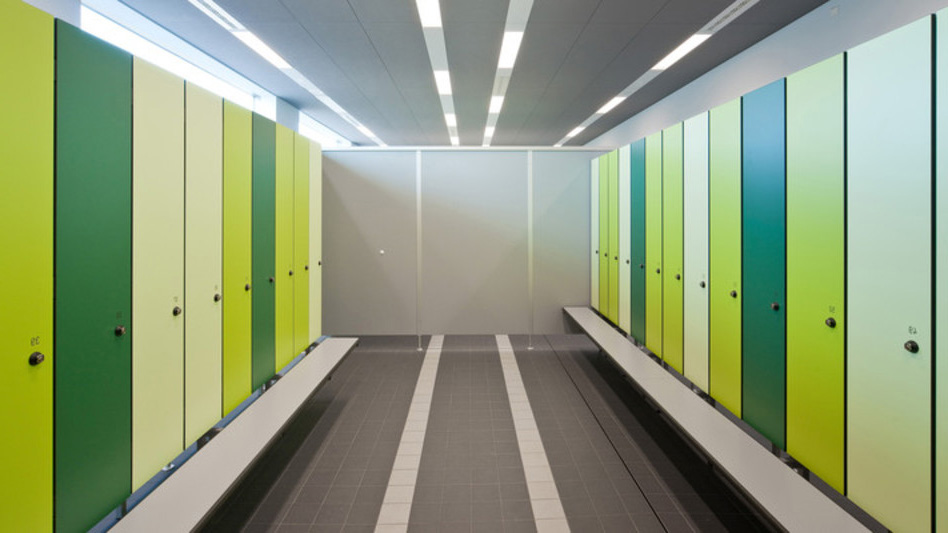

Отопление и обогрев раздевалок

Отопление раздевалок осложнено тем, что они располагаются около душевых (в спортзалах) или около моечных отделений (в саунах и банях). Влажный воздух постоянно проникает в раздевалку и конденсируется на стенах и потолке, сами вещи при этом становятся сырыми. К тому же, из-за повышенной влажности посетители раздевалки испытывают дискомфорт, ведь их кожа не может просохнуть. Да и конденсат в виде холодных капель, падающих на голую кожу, доставляет очень неприятные ощущения.

Отсутствие рядом душевых тоже ненамного облегчает положение. Ученики, возвращающиеся со школы после физкультуры, обычно бывают вспотевшими и разгоряченными. К повышенной влажности еще и добавляются неприятные запахи. При интенсивной вентиляции в зимнее время года нагретый воздух «выдувается», что приводит к резкому охлаждению помещения. Применение дополнительного отопительного оборудования с высокой температурой термоэлемента чревато пожарами и ожогами.

​

Оптимальным решением данных проблем является использование инфракрасной пленки. Тёплый пленочный пол не только создает комфортные условия для переобувания и переодевания, но и высушивает сам себя от неизбежных брызг и капель.

При небольшой площади раздевалки дополнительные секции ИК-пленки можно установить внутри шкафчиков и на стенах. Даже при интенсивном проветривании в раздевалке будет всегда уютно и тепло, а вещи останутся прогретыми и сухими. В связи с тем, что раздевалки используются обычно периодически (в переменах между уроками физкультуры, при смене групп, арендующих спортзал), постоянный обогрев помещения не требуется, только на короткое время.

Благодаря быстрому разогреву нагревательной пленки и возможности программируемой терморегуляции, затраты на электроэнергию минимизируются.
