Проверка заземления

Проверку заземления реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на проверку заземления, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Проверка заземления

Согласно Правил устройства электроустановок, любые электрические сети и оборудование, работающее с напряжением свыше 50 вольт переменного и 120 вольт постоянного тока, должны иметь защитное заземление. Это касается помещений без признаков условий повышенной опасности. В опасных помещениях (повышенная влажность, токопроводящая пыль и прочее), требования еще жестче. Но мы в данном материале будем рассматривать в основном жилые дома. По умолчанию принимаем, что заземление должно быть.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

При монтаже новых линий энергоснабжения, заземление будет установлено, и владелец помещения может за этим проследить (или подключить его самостоятельно). В случае, когда вы проживаете (работаете) в уже готовом помещении, возникает вопрос: как проверить заземление? В первую очередь, надо убедиться в том, что оно у вас есть. Вне зависимости от формального соблюдения ПУЭ, это касается жизни и здоровья людей.

Общий порядок технического обследования

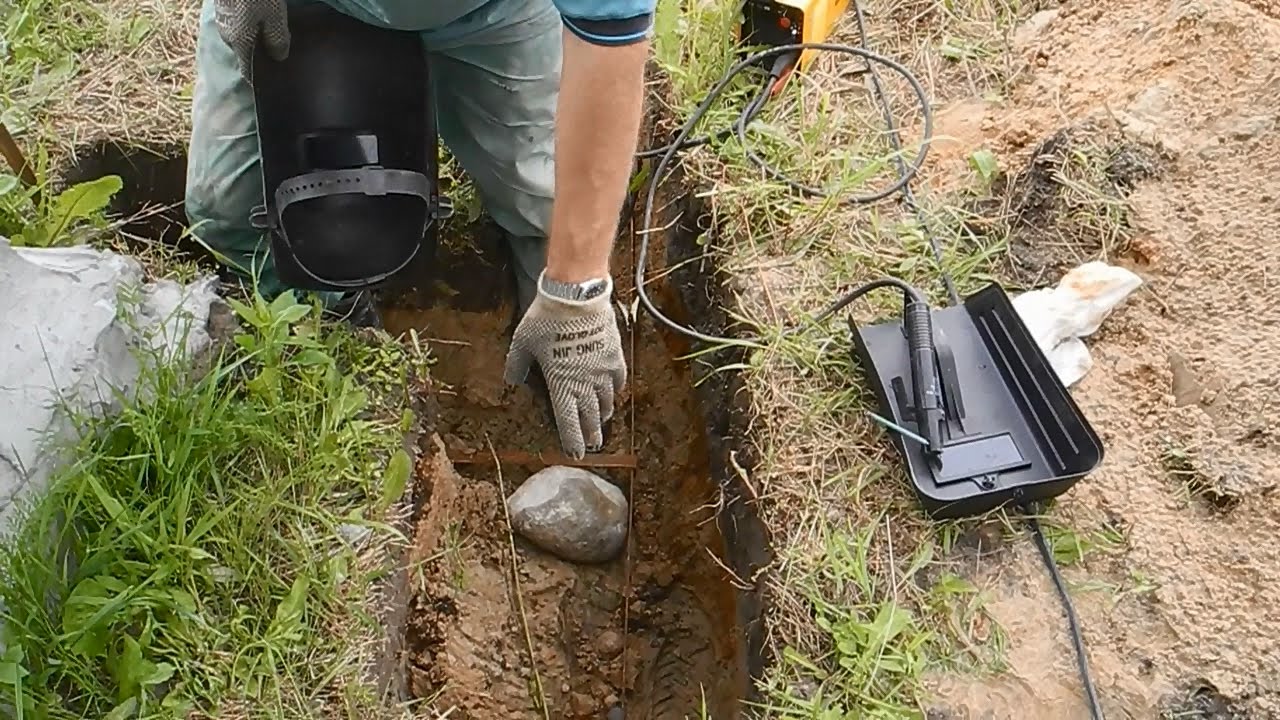

В основу главных подходов к проверке качества заземления заложены известные методики измерения его сопротивления растеканию тока на землю. При оценке этой величины контролю подлежат как отдельные элементы, так и контактные зоны контура заземления, который начинается от защищаемого участка и кончается точкой соприкосновения заземлителя с грунтом. В процессе проведения работ особое внимание уделяют частям конструкции заземления, имеющим непосредственный контакт с грунтом и подвергающихся повышенному коррозийному воздействию.

Дело в том, что в результате разрушения металла в зоне контакта снижается его электропроводность и повышается сопротивление растеканию тока. В результате этого показатели надёжности ЗУ, а также эффективность его действия заметно ухудшаются. Для проверки и оценки состояния металлических переходов отдельных элементов заземлителя используются специальные измерительные приборы (омметры). Они обеспечивают снятие показаний с допустимой погрешностью.

Обратите внимание, что указанная процедура проверки проводится, как правило, в рамках рабочих операций, предполагающих комплексное испытание заземляющих устройств на их соответствие требования ПУЭ.

Проведение проверки тесно связано с измерением протекающего в контуре тока, в соответствии с которым и рассчитывается величина нормируемого ПТЭЭП сопротивления. При необходимости это значение может снижаться путём увеличения площади контакта с землёй или изменения электрической проводимости грунта. С этой целью в конструкцию контура заземления добавляются дополнительные металлические стержни, либо повышается концентрация соли в районе его непосредственного соприкосновения с почвой.

Обследуемая заземляющая цепь считается соответствующей требованиям ПУЭ и нормам безопасности лишь в тех случаях, когда величина суммарного сопротивления всех её элементов не превышает определённого значения. На основании полученных в процессе проверки результатов представителями специальных измерительных лабораторий составляется акт о состоянии обследуемой системы и выдаётся разрешение на её дальнейшую эксплуатацию.

Проверка наличия и правильности подключения защитного заземления

Как минимум, необходимо заглянуть в распределительный щит вашей квартиры (дома, мастерской).

По умолчанию принимаем условие: электропитание однофазное. Так будет проще разобраться в материале.

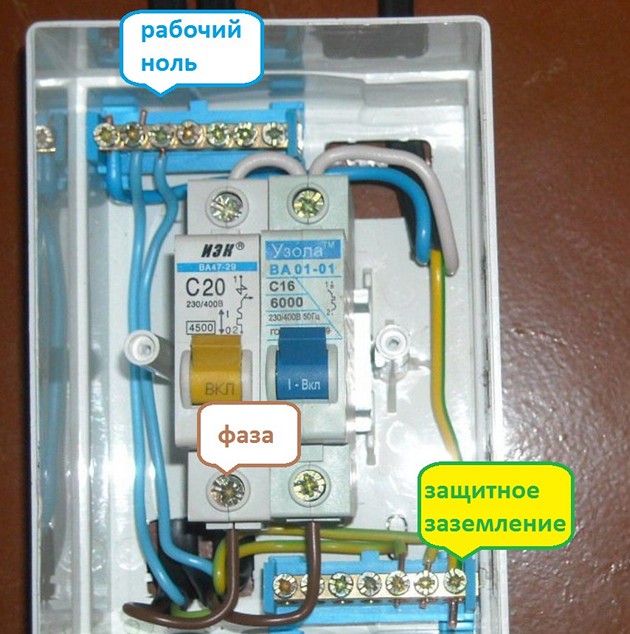

В щитке должно быть три независимых входных линии:

  • Фаза (как правило, обозначается проводом с коричневой изоляцией). Идентифицируется индикаторной отверткой.
  • Рабочий ноль (цветовая маркировка — синяя или голубая).
  • Защитное заземление (желто-зеленая изоляция).

Если электропитающий вход выполнен именно так, скорее всего, заземление у вас есть. Далее проверяем независимость рабочего ноля и защитного заземления между собой. К сожалению, некоторые электрики (даже в профессиональных бригадах), вместо заземления используют так называемое зануление. В качестве защиты используется рабочий ноль: к нему просто подсоединяется заземляющая шина. Это является нарушением Правил устройства электроустановок, использование такой схемы опасно.

Как проверить, заземление или зануление подключено в качестве защиты?

Если соединение проводов очевидно — защитное заземление отсутствует: у вас организовано зануление. Однако видимое правильное подключение еще не означает, что «земля» есть и она работает. Проверка заземления включает в себя несколько этапов. Начинаем с измерения напряжения между защитным заземлением и рабочим нулем.

Фиксируем значение между нулем и фазой, и тут же проводим измерение между фазой и защитным заземлением. Если значения одинаковые — «земляная» шина имеет контакт с рабочим нулем после физического заземления. То есть, она соединена с нулевой шиной. Это запрещено ПУЭ, потребуется переделка системы подключения. Если показания отличаются друг от друга — у вас правильная «земля».

Для чего измеряется сопротивление

Проведение замеров позволяет определить величину сопротивления контура, которая не должны быть выше установленных норм. В случае необходимости, сопротивление снижается за счет увеличения площади контакта или общей проводимости среды. С этой целью увеличивается количество стержней, повышается содержание соли в земле.

Необходимо помнить, что с помощью простого заземления возможно только снижение напряжения фазы, попадающей на корпус прибора. Чтобы повысить надежность защиты, заземление нередко устанавливается вместе с устройством защитного отключения. Проектирование и подбор заземляющего устройства осуществляется в индивидуальном порядке в каждом конкретном случае. На его конструкцию оказывает влияние влажность, тип и состав почвы, а также другие факторы.

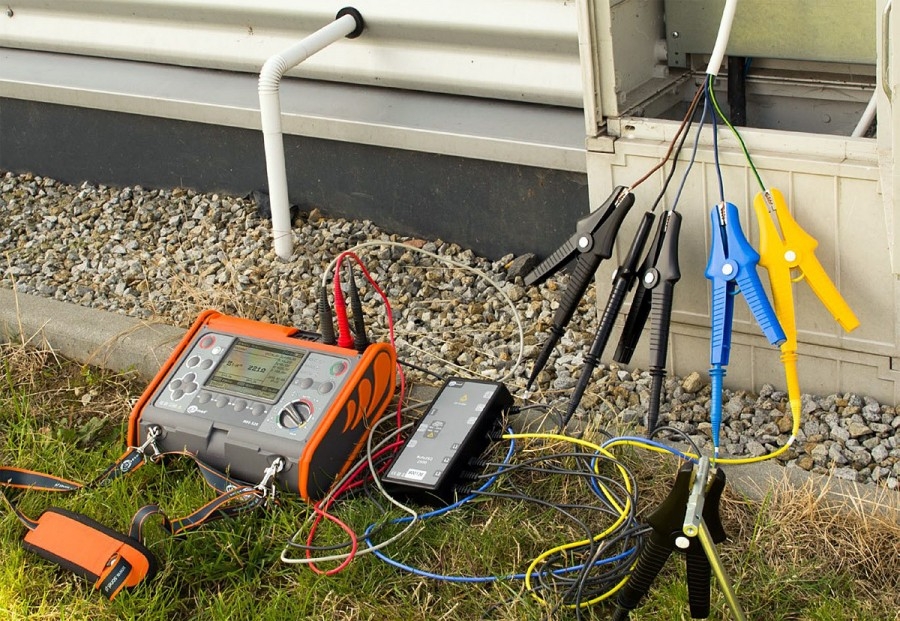

Как измерить сопротивление контура заземления

Сопротивление контура измеряется сразу же, как только жилой объект введен в эксплуатацию. В дальнейшем, подобные замеры выполняются 1 раз в год. Для измерений применяются специальные приборы, быстро и точно определяющие удельное сопротивление стержней и других металлических элементов, грунтов, в которых они установлены.

Замеры проводятся в несколько этапов:

  • Вначале заземление замыкается с искусственной цепью электрического тока, в которой замеряется падение напряжения.
  • Возле испытуемого стержня размещается электрод вспомогательного назначения, соединяемый с тем же источником электрического напряжения.
  • Затем, с помощью измерительного зонда, в зоне нулевого потенциала, выполняются замеры падения напряжения на первом стержне. Этот метод получил наибольшее распространение.

Проведение замеров лучше всего выполнять в зимнее или летнее время. В заземляющих устройствах сопротивление может отличаться в каждом отдельном случае. Например, в частных домах его значение доходит до 30 Ом. Сами замеры выполняются с помощью 2-х, 3-х или четырехполюсной методики.

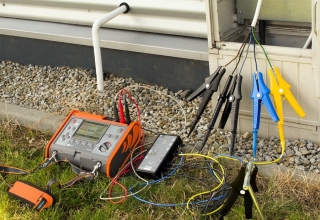

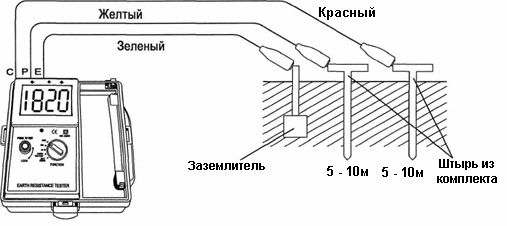

Правила замера сопротивления контура заземления:

  • Для размещения потенциального зонда, замеряющего сопротивление, используется контрольный участок, расположенный между токовым вспомогательным зондом и заземлителем.
  • Длина контрольного участка должна быть выше размеров полосового электрода или глубины заземляющего стержня примерно в 5 раз.
  • Если сопротивление измеряется в целом комплексе заземляющей системы, то расстояние контрольного участка можно вычислить по максимальной длине диагонали, проходящей между отдельными заземляющими устройствами.

Иногда проводятся дополнительные замеры, особенно в многочисленных подземных коммуникациях. В этих случаях выполняется несколько измерительных операций, во время которых изменяются направления и расстояния лучей между зондами. Реальное значение принимается по самому худшему результату.

Существуют допустимые нормы сопротивления заземляющих устройств, которые не должны превышаться, независимо от времени года. Все максимально допустимые значения отражены в таблицах или приложениях ПУЭ.

Замер сопротивление изоляции

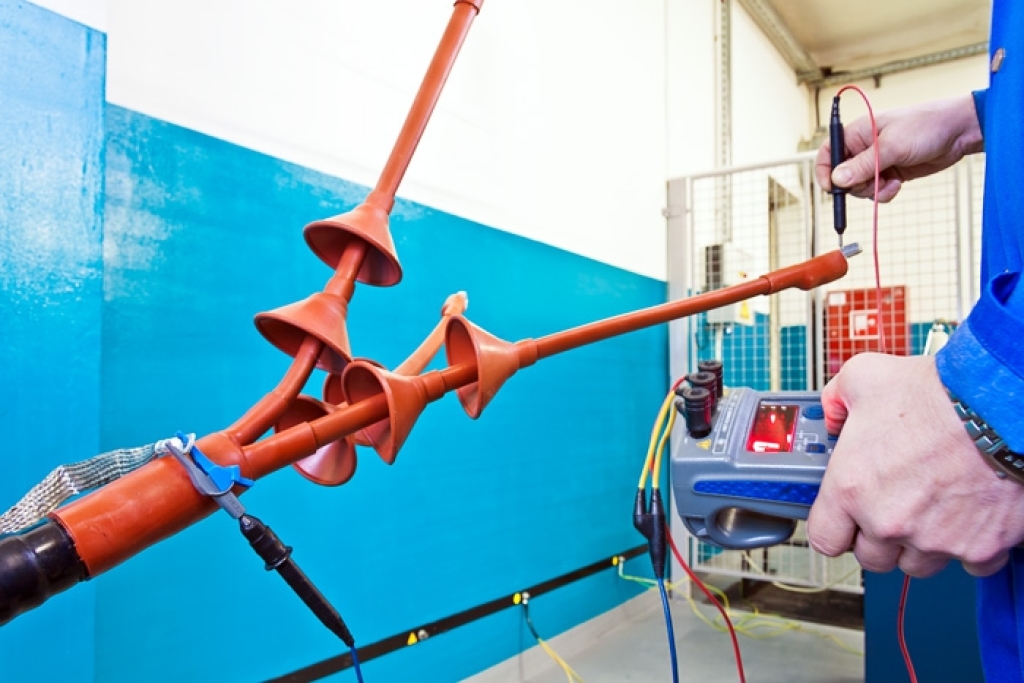

Для измерения изоляции применяется мегомметр. Он включает в себя несколько составных частей: генератор непрерывного тока с ручным приводом, добавочные сопротивления и магнитоэлектрический логометр.

Перед началом измерительных работ необходимо убедиться, что объект замеров обесточен и не находится под напряжением. С изоляции удаляется пыль и грязь, после чего выполняется заземление объекта примерно на 2-3 минуты. Таким образом, снимаются остаточные заряды. К оборудованию или электрической цепи подключение мегомметра осуществляется раздельными проводами. Их изоляция обладает большим сопротивлением, как правило, не меньше чем 100 мегаом.

Сопротивление изоляции замеряется, когда приборная стрелка принимает устойчивое положение. Окончательные результаты замеров сопротивления определяются по показаниям стрелки измерительного прибора. На этом проверка контура заземления считается завершенной. После этого, объект испытаний необходимо разрядить.

Периодичность проверки

Действующими нормативами (ПТЭЭП, в частности) устанавливается периодичность проведения обследований заземления на предмет его соответствия заданным параметрам. Указанная цикличность отражается в специально подготовленном графике планово-предупредительных работ (ППР), который утверждает ответственный за объект.

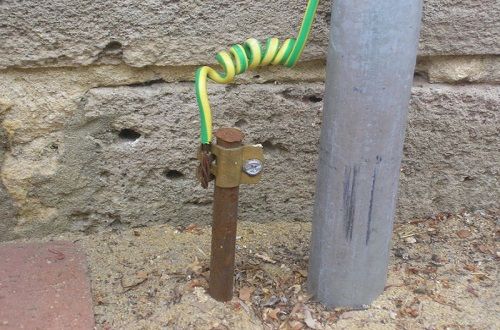

Помимо этого, согласно п. 2.7.9. уже рассмотренных Правил обязательны визуальные осмотры открытых частей заземления, организуемые с периодичностью не реже 1 раза в полгода. Этим же документом предусматривается и обследование устройства с выборочным вскрытием почвы в районе размещения элементов заземлителя (в этом случае испытания проводятся не реже раза за 12 лет).

Периодические измерения сопротивления устройств заземления организуются согласно приложению №3, п. 26 ПТЭЭП и различаются по типам питающих линий.

При этом возможны следующие варианты:

  • в линиях с питающим напряжением до 1000 Вольт проверка заземления проводится не реже чем 1 раз за 6 лет;
  • для ВЛ питания с рабочим напряжением выше 1000 Вольт такая проверка должна проводиться не реже 1 раза за 12 лет.

Важно! Оговоренные в нормативной документации сроки проверки учитываются при составлении графиков и согласуются со всеми службами, имеющими непосредственное отношение к проводимым работам.

Оформление результатов

По результатам всего комплекса проведённых испытаний составляется протокол проверки заземляющего устройства, в котором обязательно указываются измеренные параметры заземления и даются рекомендации по дальнейшей эксплуатации системы.

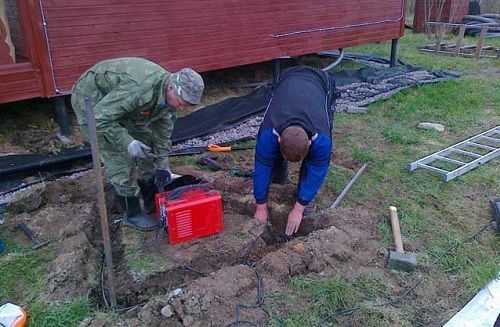

Необходимость в организации и проведении полного комплекса измерительных мероприятий чаще всего возникает по окончании реконструкции или ремонта всей системы заземления. В отдельных случаях проверочные испытания проводятся после обнаружения серьёзных нарушений правил эксплуатации.

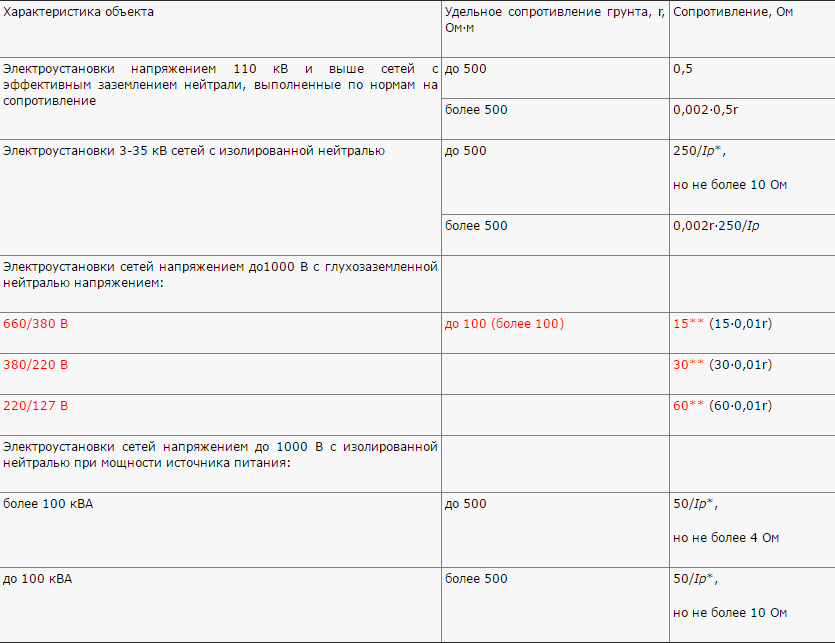

Значения нормируемых показателей работоспособности таких систем (удельная проводимость грунта и сопротивление установки току растекания) при различных типах заземления нейтрали приведены в табл.36 ПТЭЭП (Приложение 3.1).

Систематические проверки работоспособности заземления гарантируют эффективную защиту потребителя от поражения током и обеспечивают полную безопасность эксплуатации любых видов электрооборудования.
