Проект заземления

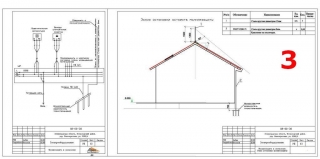

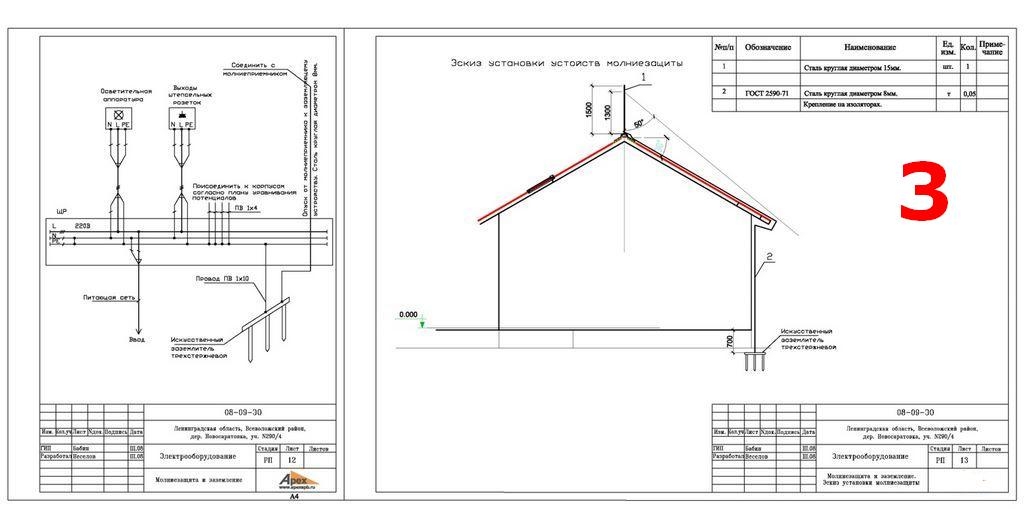

Расчет защитного заземления, как правило, выполняется в составе основных комплектов рабочих чертежей марок ЭО и ЭМ — внутреннего электроосвещения и силового электрооборудования. Защитное заземление предназначено для повторного заземления PE (PEN) проводника питающей линии. Оно не относится к заземлению, формирующему режим работы нейтрали (например, на трансформаторной подстанции). Для молниезащиты зданий и сооружений заземлитель служит для отвода токов молнии или ограничения перенапряжений, и в этом случае расчеты выполняются в составе проекта молниезащиты.

Необходимость организации системы заземления регламентируется актуальными нормативами (ГОСТ, СП, ПУЭ). В этих документах указано, что допускается использовать только те элементы естественного заземления, которые по техническим характеристикам соответствуют требованиям по устройству и эксплуатации электроустановок. Если такие элементы отсутствуют или их параметры не соответствуют нормативам, требуется проектирование искусственного заземления.

Причины проектирования искусственного заземления

Искусственное заземление требуется, когда объект невозможно подключить к естественному заземлению, чтобы обеспечить безопасность пользователей и оборудования. На практике металлические конструкции, пригодные для естественного заземления, встречаются редко, поэтому для большинства объектов проектируется искусственная система заземления.

Для корректной разработки схемы заземления проектировщик анализирует исходные данные: мощность электросети, количество подключаемых устройств, климатические условия, характеристики грунта. На основании этих данных выполняется расчет параметров заземляющего устройства, подбираются материалы и определяется схема подключения.

Проектирование заземления часто выполняется параллельно с проектированием электроснабжения объекта, что позволяет оптимизировать сроки и бюджет работ. После согласования проектной документации можно приступать к монтажу всех элементов системы.

Сложность расчетов обусловлена необходимостью учитывать множество факторов: мощность сети, число электроприемников, климат региона, параметры почвы (влажность, удельное сопротивление, солёность, сезонные изменения). От состава и электропроводимости грунта зависят параметры заземлителей и соединительных проводников, которые применяются на объекте.

Система заземления включает электроды и соединительную линию, объединяющую отдельные заземлители в единую защитную сеть для отвода электрических зарядов с корпусов оборудования.

Проверка работоспособности заземления

Система заземления подлежит проверке на этапах согласования и пуско-наладочных работ. При согласовании контролируется соответствие проекта действующим нормативам. После монтажа специалисты электролаборатории проводят внешний осмотр соединений и измерительные работы. Основной параметр — сопротивление заземляющего устройства, которое должно обеспечивать эффективный отвод тока в землю. В частных домах и коттеджах этому параметру уделяется особое внимание.

Практические навыки при реализации проекта

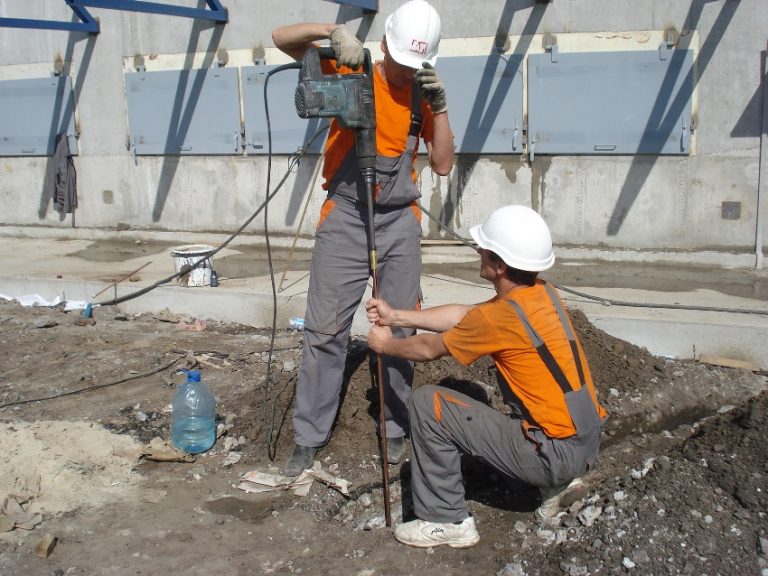

Для реализации проекта заземления необходимы практические навыки: земляные работы (выкапывание траншей для укладки электродов), сварка металлических элементов (соединение заземлителей между собой), а также использование ручного инструмента (кувалда, перфоратор) для установки электродов в грунт. В большинстве случаев соединения выполняются сваркой для обеспечения надежного контакта.

Если навыков сварки нет, рекомендуется привлекать специалистов. Качественное выполнение соединений влияет на итоговые параметры системы и прохождение проверки при вводе в эксплуатацию.

Расчет параметров заземляющего контура

Сопротивление контура заземления зависит от ряда факторов:

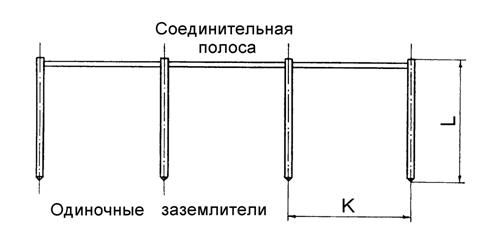

• длины, площади контакта, количества электродов, расстояния между ними;
• длины соединяющих проводников;

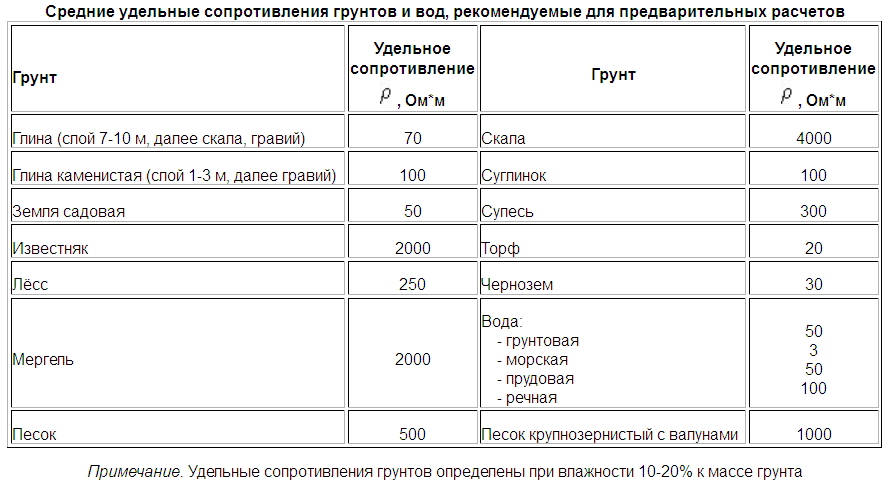

• удельного сопротивления и влажности грунта;
• солёности почвы;
• температуры в разные сезоны.

Для корректного расчета требуется инженерная квалификация и применение специализированных методик. На практике ни одна методика не учитывает все факторы полностью, поэтому после монтажа проводят измерения и при необходимости корректируют параметры системы.

В бытовых условиях часто используют типовые схемы, например, одноконтурную систему из трёх вертикальных электродов, соединённых стальной полосой. Для промышленных объектов и электростанций расчет выполняется индивидуально, с учетом особенностей эксплуатации и требований к безопасности.

В частном секторе распространена схема с тремя вертикальными штырями, трубами или уголками, соединёнными между собой. Соединение выполняется в виде горизонтального треугольника с вертикальными заземлителями на вершинах. Такая схема подходит для небольших домов с однофазным энергоснабжением по схеме TN-C-S.

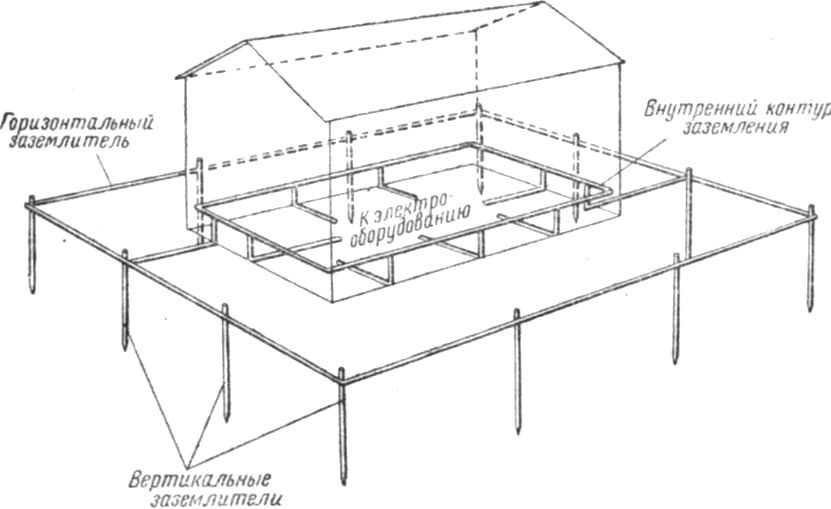

Для повышения надежности на объектах с переменными характеристиками грунта применяют кольцевые или прямоугольные контуры, расположенные вокруг здания. В сложных случаях горизонтальные заземлители прокладывают по периметру фундамента или используют сетчатую структуру.

Внутренний контур (ГЗШ) обеспечивает рациональное подключение защитного провода PE к розеткам и корпусам оборудования. Для внешнего контура рекомендуется отступать от здания на 1,5–2 метра, чтобы избежать осадки грунта при земляных работах.
