Проектирование СКС
Компания «ИНТЕХ» выполняет проектирование структурированных кабельных систем (СКС) для офисных, промышленных, торговых и административных зданий. Процесс включает детальный анализ исходных данных, обследование объекта, разработку технической и рабочей документации с учётом действующих стандартов и особенностей эксплуатации. На каждом этапе проектирования инженеры уделяют внимание интеграции СКС с другими инженерными системами здания, что позволяет обеспечить надёжную работу информационной инфраструктуры.
Построение структурированной кабельной системы начинается с разработки проекта, который определяет архитектуру будущей сети, требования к оборудованию и кабельным трассам. На практике проект СКС формируется на основе технического задания, предоставленного заказчиком, и включает анализ планируемых характеристик, особенностей здания, пожеланий по масштабируемости и резервированию.
Проектирование СКС начинается с получения технического задания (ТЗ), в котором фиксируются исходные данные: количество и расположение рабочих мест, требования к пропускной способности, интеграция с телефонной и компьютерной сетью, электропитание пользователей. На этом этапе инженеры «ИНТЕХ» проводят обследование объекта, анализируют планы помещений, при необходимости выезжают на место для уточнения деталей.
На этапе формирования ТЗ важно предусмотреть резерв по количеству линий и пропускной способности, чтобы система оставалась актуальной в течение всего срока эксплуатации. В практике проектирования учитывается возможность смены нескольких поколений оборудования без необходимости полной реконструкции СКС. Заказчик формулирует конечные задачи, а инженеры компании помогают определить оптимальные технические решения с учётом перспектив развития объекта.
Техническое задание: ключевые параметры
Техническое задание — первый этап создания СКС. В документе фиксируются:
- Число и расположение распределительных пунктов, рабочих мест.
- Классы и категории кабельной системы (например, категория 5e, 6, 6A).
- Требования к интеграции с локальной вычислительной сетью (ЛВС), телефонией, системами безопасности.
- Пожелания по резервированию, масштабируемости, учёт перспектив расширения.
- Особенности архитектуры здания, ограничения по трассировке кабелей.
На этом этапе инженеры «ИНТЕХ» консультируют заказчика по вопросам выбора стандартов, оптимизации затрат и обеспечивают согласование всех ключевых параметров.
Рабочий проект СКС: структура и содержание
Рабочий проект структурированной кабельной системы — это комплект документации, который позволяет реализовать систему с соблюдением требований по надёжности, безопасности и совместимости с другими инженерными сетями. Проект разрабатывается с учётом действующих стандартов (например, ГОСТ Р 53246, ГОСТ Р 53768, СП 256.1325800.2016) и включает:
- Титульный лист, лист согласования, пояснительную записку.
- Структурные схемы СКС и системы телекоммуникационного заземления.

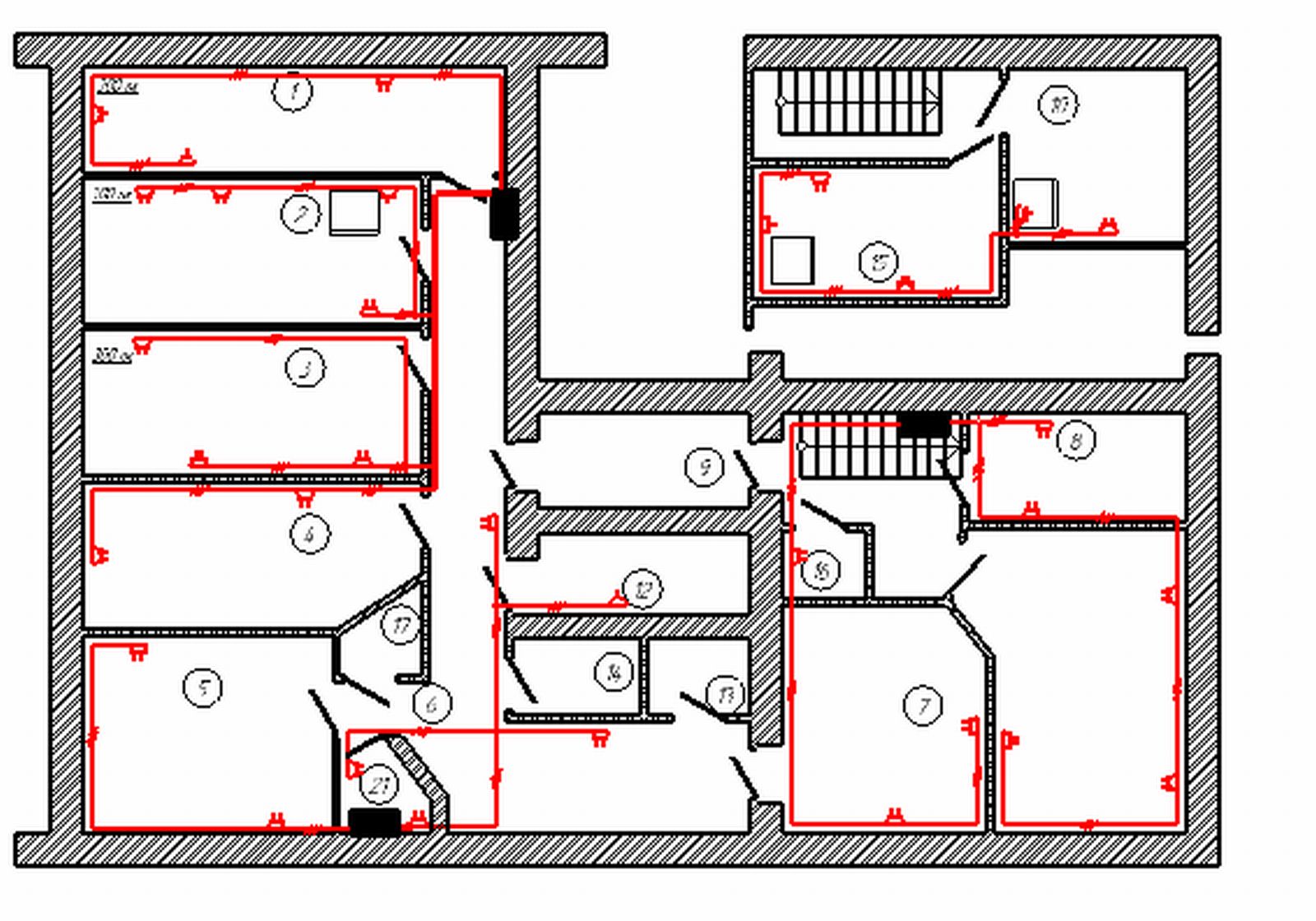

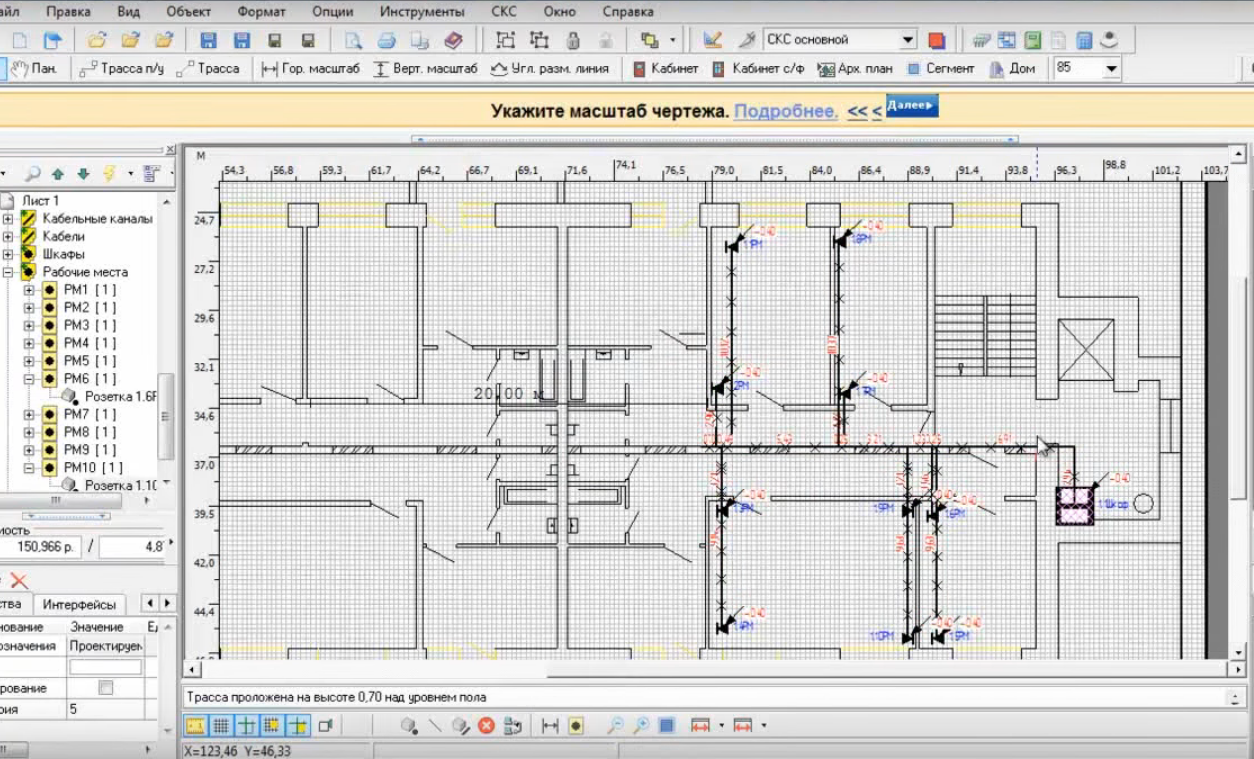

- Планы трассировки кабелей, размещения элементов инфраструктуры.

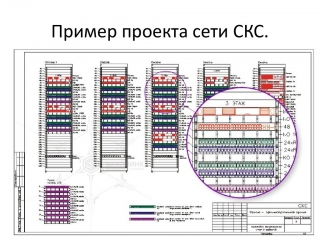

- Схемы монтажа шкафов, стоек, панелей, кроссов.
- Таблицы соединений, спецификации материалов и оборудования.
- Поэтажные планы с привязкой рабочих мест и распределительных пунктов.
Пояснительная записка раскрывает принципы построения сети, особенности организации телекоммуникационного заземления, требования к администрированию и эксплуатации. В таблицах соединений указываются все элементы инфраструктуры с привязкой к помещениям, портам, кабельным трассам. Спецификация материалов содержит полный перечень оборудования, необходимого для реализации проекта.
Результатом этапа является комплект документации, достаточный для проведения монтажных работ сторонними подрядчиками или собственными силами заказчика.
Исполнительная документация и авторский надзор
После завершения монтажных работ и тестирования СКС формируется исполнительная документация (ИД), в которой отражаются все изменения, внесённые в процессе реализации, а также результаты тестирования кабельных линий. ИД передаётся заказчику и службе эксплуатации для дальнейшего обслуживания и модернизации сети.
Контроль соответствия выполнения работ проектной документации осуществляется в рамках авторского надзора. Инженеры технического контроля «ИНТЕХ» участвуют в ключевых этапах монтажа, фиксируют отклонения и согласовывают корректировки с заказчиком. Такой подход позволяет минимизировать риски ошибок и обеспечить соответствие построенной системы согласованному проекту.
В практике проектирования СКС для различных объектов — от офисных центров до промышленных предприятий — часто требуется интеграция с системами электроснабжения, вентиляции и кондиционирования. Подробнее о проектировании инженерных систем можно узнать на странице проектирования инженерных систем.
Типовые объекты проектирования СКС
- Офисные здания и бизнес-центры
- Промышленные предприятия и производственные корпуса
- Торговые центры, магазины, склады
- Образовательные учреждения, медицинские центры
- Административные здания, банки, гостиницы
Стоимость проектирования СКС
Точная стоимость проектирования структурированной кабельной системы определяется после анализа исходных данных и технического задания. Ниже приведены ориентировочные цены для типовых объектов:
| Тип объекта | Объём работ | Стоимость проектирования, руб./порт |
|---|---|---|
| Офисное помещение до 50 рабочих мест | Комплексный проект | от 700 |
| Промышленное здание | С учётом интеграции с ЛВС и электроснабжением | от 900 |
| Торговый центр | Проектирование с учётом резервирования | от 800 |
| Медицинское учреждение | Повышенные требования к надёжности | от 1000 |
| Индивидуальный расчёт | По исходным данным | по запросу |
Для получения точного расчёта стоимости рекомендуем отправить заявку с исходными данными.
Отправьте данные для расчёта
Для подготовки коммерческого предложения по проектированию СКС отправьте планы помещений, требования к системе и контактные данные на mail@air-ventilation.ru или через форму обратной связи. Инженеры «ИНТЕХ» проанализируют вводные данные, предложат оптимальные технические решения и рассчитают стоимость работ.
Часто спрашивают по проектированию СКС
- По какому региону вы работаете?
Инженеры «ИНТЕХ» выезжают на объекты в Москве и Московской области для сбора исходных данных, обследования и согласования технических решений. - Как сделать заказ на проектирование СКС?
Позвоните по телефону +7 (495) 146-67-66 , напишите на mail@air-ventilation.ru или воспользуйтесь формой на сайте. - Какие документы входят в состав проекта СКС?
В комплект входят пояснительная записка, структурные схемы, поэтажные планы, спецификация оборудования, таблицы соединений и исполнительная документация. - Сколько времени занимает проектирование СКС?
Сроки зависят от объёма работ и сложности объекта. Для типового офиса — от 7 рабочих дней после получения исходных данных. - Можно ли интегрировать СКС с другими инженерными системами?
Да, на этапе проектирования учитывается взаимодействие с системами электроснабжения, вентиляции, кондиционирования, безопасности. - Как определяется стоимость проектирования?
Стоимость рассчитывается индивидуально по исходным данным, учитывая объём работ, сложность объекта, требования к резервированию и интеграции. - Выполняете ли вы авторский надзор?
Да, инженеры «ИНТЕХ» могут осуществлять авторский надзор за выполнением работ по проекту СКС. - В каких случаях требуется корректировка проекта?
Корректировки вносятся при изменении архитектуры здания, требований заказчика или выявлении особенностей на этапе монтажа. - Где можно посмотреть примеры реализованных проектов?
По запросу предоставляем фрагменты проектной документации и описания реализованных решений для типовых объектов.
