Блоки и щиты автоматического управления. Автоматизация вентиляции и кондиционирования

Блоки и щиты автоматического управления по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на блоки и щиты, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Готовые решения для управления вентиляцией и кондиционированием!

Изготовление щитов производится как по Вашим проектам, так и по проектам, разработанным нашими специалистами на основе технического задания. Программирование стандартных и нестандартных блоков управления прозводится специалистами Службы Автоматизации и Диспетчеризации ИНТЕХ.

Универсальные шкафы автоматического управления ASM работают с оборудованием любых производителей.

Применение и состав щитов автоматики вентиляции

Управляющие блоки применяются для комплексного управления, регулирования и силового питания климатического оборудования. Управляющие блоки сконструированы преимущественно для системы вентиляции и кондиционирования . Однако подходят и для систем отопления, водоснабжения, пожаротушения , то есть применяются для регулирования практически всех инженерных систем. Управляющие блоки созданы на основе универсальных свободно - программируемых контроллеров Carel семейства pCO .

В стандартном корпусе щита находятся защитные, а также управляющие компоненты силовой части и автоматики.

Система автоматического управления комплектуется :
  • соответствующим заказу щитом управления;
  • датчиками температуры;
  • электроприводами воздушных клапанов;
  • электроприводами регулирующих клапанов теплообменников;
  • циркуляционным насосом;
  • реле перепада давления;
  • аварийными термостатами;
  • ремонтными выключателями для безопасного обслуживания вентиляторов;
Технические характеристики , рекомендации по установке, подключению и обслуживанию отдельных элементов системы приводятся в дополнительных инструкциях по эксплуатации .

Возможности

  1. Максимально исключить вмешательство человеческого фактора;
  2. Контролировать и управлять работой агрегатов, входящих в состав оборудования систем вентиляции, кондиционирования, отопления, водоснабжения; пожаротушения и др. за счёт свободно-программируемого универсального контроллера;
  3. Обеспечивать индикацию состояния работающего оборудования, что исключает процедуру поиска неисправностей сложноорганизованной системы;
  4. Защищать оборудование от неправильного подключения питающего напряжения, перегрева и короткого замыкания;
  5. Поддерживать и изменять желаемую температуру воздуха как на выходе вентиляционной установки, так и в помещении;
  6. Плавно или ступенчато изменять производительность вентиляционной установки.
  7. Контролировать состояние загрязнения воздушных фильтров;
  8. Обеспечивать практически любой временной алгоритм управления вентиляционной системой без вмешательства обслуживающего персонала;
  9. Гибко модернизироваться и расширяться;
  10. Облегчить работу обслуживающему персоналу;
  11. Создание распределенных систем посредством протоколов ModBus и Lon.

Ваши затраты, связанные с покупкой автоматики, компенсируются экономией ресурсов, прямым образом влияя на снижение энергозатрат, удобством в работе, что в комплексе позволяет окупить систему.

Условия эксплуатации
Щит предназначен для установки внутри помещений, в непыльной, сухой среде без химических веществ.
Степень защиты корпуса щита IP 65 при закрытой крышке и IP 40 при открытой.
  • рабочая температура: от 0 °C до плюс 50 °C;
  • температура хранения: от минус 40 °C до плюс 85 °C;
  • относительная влажность: менее 90 % (без конденсата);
  • окружающая среда: воздух и любые неагрессивные газы.
Эксплуатация не допускается в следующих случаях:
  • при сильной вибрации;
  • при относительной влажности свыше 90 % или конденсации;
  • при прямом попадании влаги;
  • при работе в условиях агрессивной или загрязненной среды;
  • при работе в условиях сильных магнитных радиопомех;
  • при работе в условиях прямого солнечного воздействия.
Конструкция

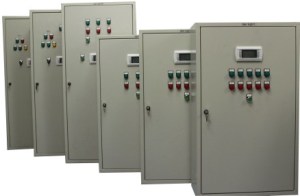

Щиты выпускаются в двух вариантах исполнения:

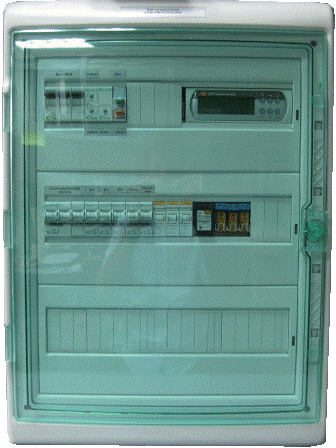

  • В пластиковом корпусе – щиты имеют прозрачную пластиковую крышку, под которой расположены все элементы управления и сигнализации. Обычно такие щиты применятся в квартирах, коттеджах, офисах - везде, где предъявляются повышенные требования к дизайну;

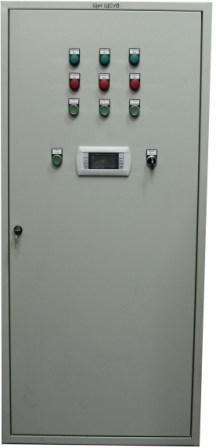

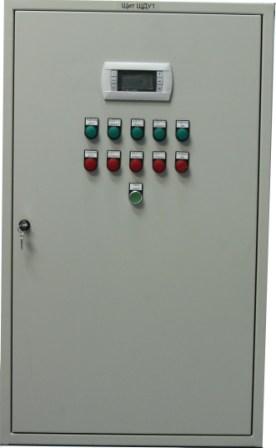

  • В металлическом корпусе – элементы сигнализации и переключатель режимов работы расположены на дверце щита, вводной рубильник расположен на торцевой стенке щита.
Силовая часть щита состоит из вводного рубильника, силовых компонентов управления работой двигателей вентиляторов, водяных насосов, приводов воздушных заслонок и устройства их защиты. Регулирующие функции обеспечены применением свободно - программируемого контроллера Carel марки PCO. Управление и защита осуществляется при помощи релейных схем, а также специальных функций контроллера.

Регулирующие и защитные функции

Программное обеспечение контроллера обеспечивает точное регулирование температуры, высокую стабильность, а также безопасность оборудования и имеет следующие функции:

Пусковое оборудование

  • Автоматический пуск и остановка посредством недельной программы включения;
  • Ручной пуск и остановка с управляющего блока;
  • Дистанционный пуск и остановка.

Управление вентиляторов

  • Управление и защита приточного вентилятора с теплозащитой;
  • Управление и защита взрывозащищенного вентилятора с теплозащитой;
  • Управление и защита вентилятора без теплозащиты с обычной сверхтоковой защитой;
  • Ручное управление регулятора оборотов вентилятора;
  • Автоматическое управление регулятора оборотов вентилятора;
  • Плавное регулирование оборотов вентилятора;
  • Резервирование вентиляторов.

Управление клапанами, смешение и рекуперация

  • Синхронное управление сервоприводами и регулирование заслонками системы смешения и рекуперации воздуха;
  • Управление сервоприводом заслонки байпаса рекуператора при замерзании;
  • Регулирование электрического обогрева.

Регулирование электрического обогрева

  • Регулирование температуры приточного воздуха в помещении;
  • Управление, регулирование и защита электрического обогрева;
  • Переход на летний и зимний режимы;
  • Теплозащита электрического обогревателя;
  • Ограничение минимальной и максимальной температуры приточного воздуха;
  • Регулирование времени задержки остановки вентиляторов (устанавливается при производстве).

Регулирование водяного обогрева

  • Регулирование температуры приточного воздуха в помещении;
  • Плавное регулирование мощности водяного нагревателя, т.е. управление циркуляционным насосом и регулирование сервопривода смесительного вентиля;
  • Активная защита от замерзания;
  • Переход на летний и зимний режимы;
  • Поддержание температуры обратной воды при отключении установки;
  • Ограничение минимальной и максимальной температуры приточного воздуха;
  • Управление насоса водяного обогревателя с возможностью прокручивания в заданном интервале времени;
  • Защита от замерзания водяного калорифера.

Регулирование охлаждения

  • Регулирование охлаждения;
  • Регулирование температуры приточного воздуха в помещении;
  • Переход на летний режим;
  • Управление компрессорно-конденсаторным блоком посредством «сухого» контакта;
  • Управление водяным воздухоохладителем, т. е. управление и плавное регулирование смесительным клапаном.

Регулирование влажности

  • Регулирование увлажнения;
  • Регулирование влажности приточного воздуха в помещении посредством «сухого» контакта;
  • Контроль влажности (в процентном эквиваленте).
