Проверка УЗО

Проверку УЗО реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на проверку узо, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Проверка УЗО

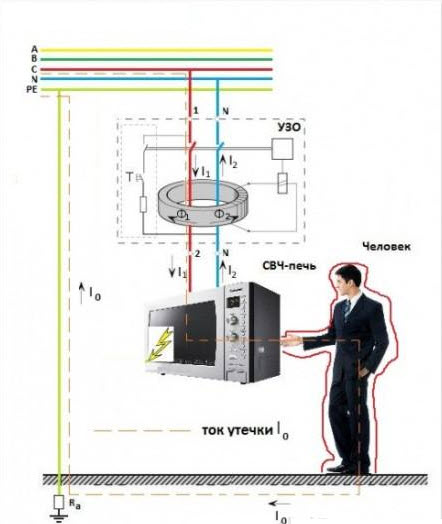

Любое контрольно-защитное устройство нуждается в периодических проверках на работоспособность, и устройство защитного отключения (УЗО) в том числе. Проверка УЗО необходима для того, чтобы быть уверенным, что выключатель дифференциального тока (как еще называют это устройство) сработает в штатном случае. А происходит это при появлении тока утечки сверх допустимого порога, в результате УЗО обесточит ту группу потребителей, которая к нему подключена.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Нормы и рекомендации

Базовым документом, на основании которого выполняется официальная проверка устройств контроля токов утечки, является стандарт ГОСТ Р 51327.1-2010. Помимо терминологии, в нём приведено несколько алгоритмов проверок, включаемых в аттестационную документацию электролабораторий и заверяемых Ростехнадзором.

Прежде, чем приступить к подробному рассмотрению методик, напомним о некоторых особенностях таких проверок:

  1. В методическом смысле следует различать УЗО и дифференциальные автоматы. Для каждой из указанных разновидностей автоматических выключателей применяется свой алгоритм контроля.
  2. Для составления экспертного заключения о работоспособности приборов необходимо оценить не только базовые параметры тока и напряжения, но и временные показатели скорости срабатывания.
  3. Кроме этого, следует учитывать, что коммутирующие характеристики УЗО могут зависеть от фазовых характеристик тока, поэтому проверка должна проводиться с полной имитацией реальных фазовых соотношений в той сети, где постоянно работает прибор.

Помимо методических указаний по проведению измерений, любые испытания, проводимые ЭТЛ, должны выполняться с учётом требований электротехнической безопасности, поэтому при разработке алгоритмов проверок необходимо также придерживаться требований стандарта ГОСТ Р 50571.16-2007.

Что проверяется

Чтобы пояснить, какие параметры должны быть проконтролированы в ходе проверки автоматических выключателей с контролем дифференциальной разности токов, напомним, что главная задача УЗО – не только обнаружить аварийную утечку тока, но и успеть отключить питание до возникновения необратимых повреждений.

В связи с чем, в ГОСТ Р 51327.1-2010 приведен полный список характеристик, используемых для экспертной оценки работоспособности прибора.

Часть из них используется при заводской аттестации и сертификации, но для оперативного контроля необходимы следующие данные:

  • номинальное напряжение и ток;
  • нормативный отключающий дифференциальный ток;
  • нормативный не отключающий дифференциальный ток;
  • время отключения.

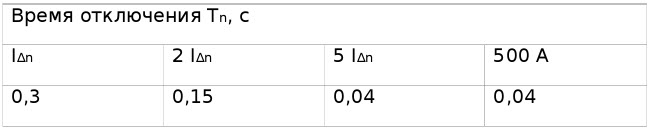

Отдельно подчеркнём, что номинальное время отключения для УЗО находится в диапазоне от 0.04 до 0.3 секунд, и даже небольшое отклонение от этих значений могут свести к нулю все усилия по установке защиты.

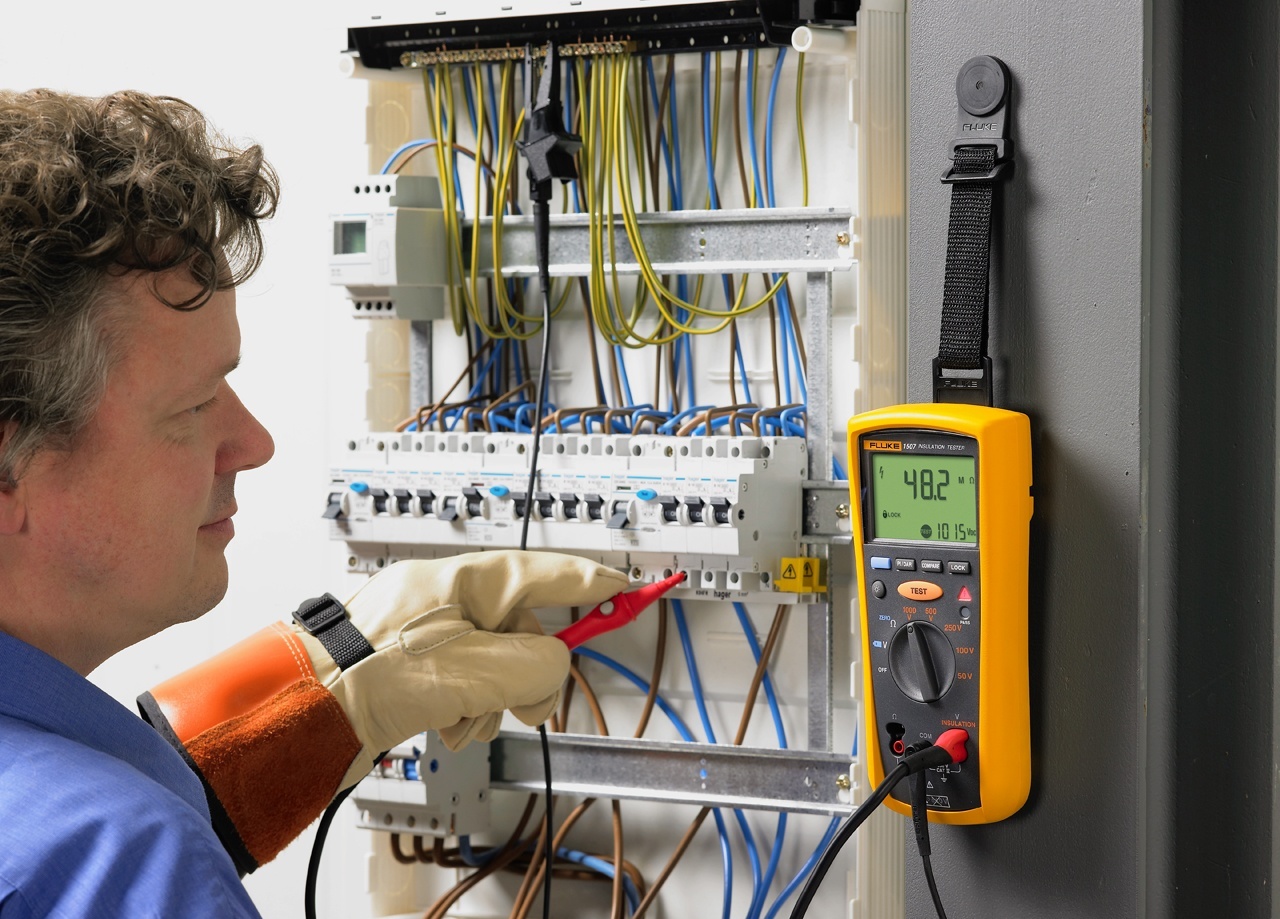

Очевидно, что зафиксировать такие значения можно только с помощью автоматической измерительной аппаратуры, поэтому в список оборудования ЭТЛ, как правило, входит специальный прибор для проверки функционирования УЗО, а методические указания пишутся с учётом его технических особенностей.

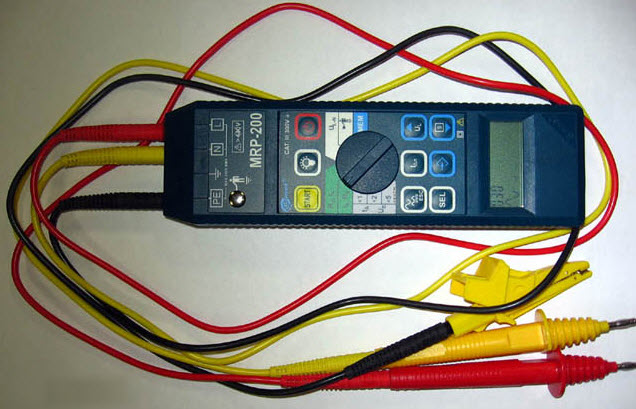

Наиболее типичным представителем данной группы измерителей является прибор MRP 200.

Кроме технических характеристик, при тестировании УЗО должны быть зафиксированы следующие сопутствующие факторы:

  • правильность монтажа устройства;
  • корректность схемного подключения;
  • общая работоспособность.

При проверке правильности монтажа особое внимание необходимо уделить следующим факторам:

  • соответствию фаз и клемм;
  • корректности коммутации нулевых и заземляющих проводников.

Под контролем общей работоспособности в данном случае понимаются следующие действия: визуальная и механическая проверка рычага переключателя; подтверждение срабатывания при нажатии на кнопку тест.

Когда необходимо проверять

В первую очередь УЗО рекомендуется проверить при покупке во избежание приобретения бракованного устройства. Методика предварительной проверки следующая:

  • проверить аппарат на предмет внешней целостности (повреждения корпуса недопустимы);
  • проверить соответствие маркировки на корпусе заданным требованиям (для бытового применения используются только УЗО типа А или АС);
  • проверить ход и фиксацию рычажного переключателя, он должен жестко фиксироваться в каждом из двух положений — вкл/выкл.

Если у вас с собой пальчиковая батарейка и отрезок электропровода или магнит, то вы можете использовать их для предварительной проверки УЗО — способы описаны ниже. Но следует помнить, что испытания батарейкой или магнитом допустимы только для электромеханических ВДТ. Более дешевые электронные устройства нуждаются в подключении к источнику питания, поэтому испытание таких УЗО возможно только после покупки — на специальном стенде или после непосредственной инсталляции в электросеть.

После монтажа желательно проверять УЗО с той частотой, которая рекомендуется его производителем. Она указана в техпаспорте. Периодичность проверки УЗО может составлять от 1 раза в месяц до 1 раза в полгода.

Фактически для бытовых электросистем достаточно делать проверку раз в полгода. На производстве цикл проверочных работ стандартизирован, проверки проводятся по расписанию, данные вносятся в протокол проверки УЗО и журнал проверочных работ.

Методы проверки от простых к сложным

Существует несколько способов проверить качество срабатывания УЗО. Ранжируя их по степени сложности, получаем следующий набор возможностей:

  • проверка с помощью батарейки или магнита (только для электромеханических УЗО);
  • тестирование с помощью кнопки «Т» или «Тест», если таковая есть;
  • проверка с помощью контрольной лампы; с помощью реостата;
  • проверка специальным прибором.

Самые первые в списке требуют минимум оборудования или не требуют его вовсе, а потому доступны любому человеку. Последними двумя способами проверки пользуются электромонтеры на производстве или сотрудники электротехнических лабораторий.

Магнит или батарейка

Это способ самый проверки простой, он не требует монтажа устройства на испытательный стенд или в электросеть, но подходит, как уже упоминалось, только для электромеханических УЗО, не требующих для работы наличия питания.

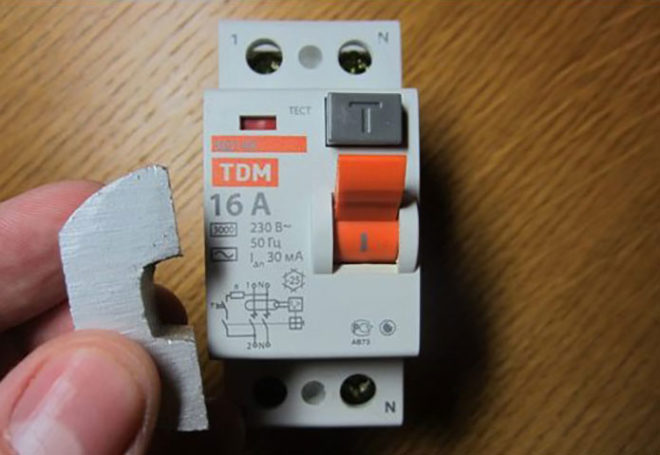

Методика состоит в том, чтобы взвести рычаг выключателя в положение «включено» и поднести к боку устройства магнит. УЗО должно выбить (выключиться).

Если этого не происходит, то возможны следующие варианты. Магнит слишком слабый либо УЗО электронное, либо же УЗО неисправно, то тогда необходимо проверить его методом, дающим более точный результат.

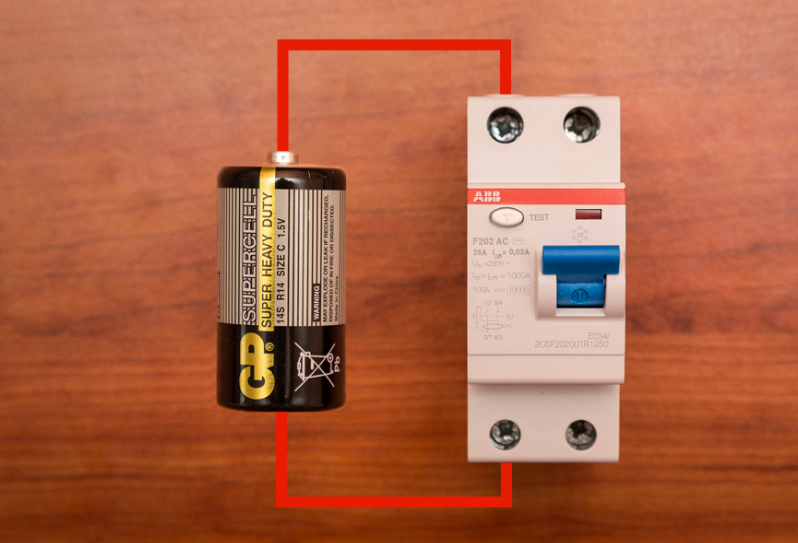

Чтобы проверить работу УЗО батарейкой, необходимо подключить провод длиной не менее 10 см к любой из верхних клемм устройства (вне зависимости от того, однофазное оно или трехфазное). К нижним клеммам отрезки провода подключаются, как правило, уже на заводе.

После этого взведите рычаг во «включено» и коснитесь оголенными проводниками плюса и минуса батарейки. Подойдет даже пальчиковая, формата АА. УЗО должно выключиться. Скорость выключения зависит от от его типа — если оно селективное, то сработает не мгновенно, а спустя заданное время (допустим, полсекунды), но сработает.

Если устройство не выбило, то поменяйте местами точки контакта с плюсом и минусом. Отсутствие срабатывания означает, что заряд батареи иссяк. Возможны также варианты, что УЗО электронное или оно неисправно.

Испытание с помощью кнопки ТЕСТ

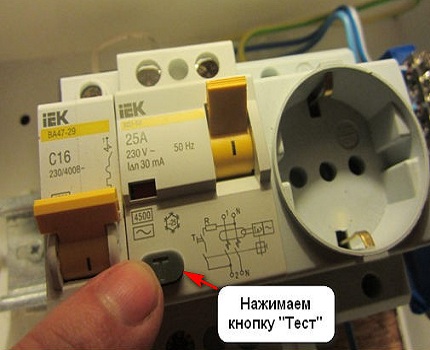

Кнопка для тестирования расположена на передней панели прибора и обозначена буквой «Т». При ее нажатии происходит имитация утечки и срабатывают защитные механизмы. В результате аппарат разрывает питание.

Однако при определенных условиях УЗО может не сработать:

  • Неправильное подключение прибора. Исправить ситуацию поможет доскональное изучение инструкции и переподключение аппарата по всем правилам.
  • Неисправна сама кнопка ТЕСТ, то есть прибор работает нормально, но имитация утечки не происходит . В этом случае даже при правильной установке УЗО не будет реагировать на тестирование.
  • Неисправности в автоматике.

Подтвердить две последние версии можно только с помощью альтернативных методов проверки.

Чтобы убедиться в надежности срабатывания тестового механизма, следует повторить нажатие кнопки 5-6 раз. При этом после каждого отключения сети нужно не забывать возвращать в исходное положение клавишу управления (состояние «Вкл,»).

Как проверить УЗО лампочкой накаливания

Еще один верный способ контроля дееспособности защитного устройства — при помощи лампочки.

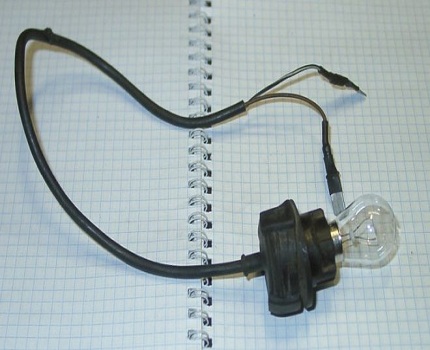

Для его выполнения потребуются:

  • отрезок электрического провода;
  • лампа накаливания;
  • патрон;
  • резистор;
  • отвертки;
  • изолента.

Помимо перечисленных предметов может пригодиться инструмент, с помощью которого легко можно снять изоляцию.

Лампы накаливания и резисторы, планируемые для проверки, обязательно должны иметь подходящие характеристики, ведь УЗО реагирует на определенные цифры. Чаще всего защитный прибор, который приобретают для установки в доме или квартире, рассчитан на ответ при утечке в 30 мА. Защитное устройство начинает включаться в том случае, когда возникает ток утечки.

Нужное сопротивление вычисляют по формуле: R = U/I, где U – напряжение в сети, а I – дифференциальный ток, на который рассчитано УЗО (в данном случае это 30 мА). В результате получают: 230/0,03 = 7700 Ом.

У лампы накаливания на 10 Вт сопротивление приблизительно 5350 Ом. Чтобы получить нужную цифру, остается добавить еще 2350 Ом. Именно с таким значением нужен резистор в этой схеме.

После подборки требуемых элементов собирают схему и, выполняя следующие манипуляции, проверяют работоспособность УЗО:

  • Один конец провода вставляют в фазу розетки.
  • Второй конец прикладывают к клемме заземления в той же розетке.

При нормальной работе защитного устройства его выбивает.

Если в доме отсутствует заземление, методика проверки немного изменяется. На вводном щитке, а именно в том месте, где находится автоматика, вставляют провод в клемму ввода нуля (обозначена N и находится сверху). Его второй конец вставляют в клемму выхода фазы (обозначена L и находится снизу). Если с УЗО все нормально – оно сработает.

Способ проверки тестером

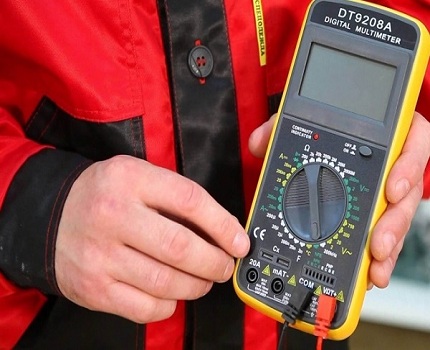

Метод проверки исправности устройства защиты при помощи специальных приборов амперметра или мультиметра также применяют в домашних условиях.

Для его выполнения понадобятся:

  • лампочка (10 Вт);
  • реостат;
  • резистор (2 кОм);
  • провода.

Вместо реостата для проверки можно использовать диммер. Он наделен аналогичным принципом действия.

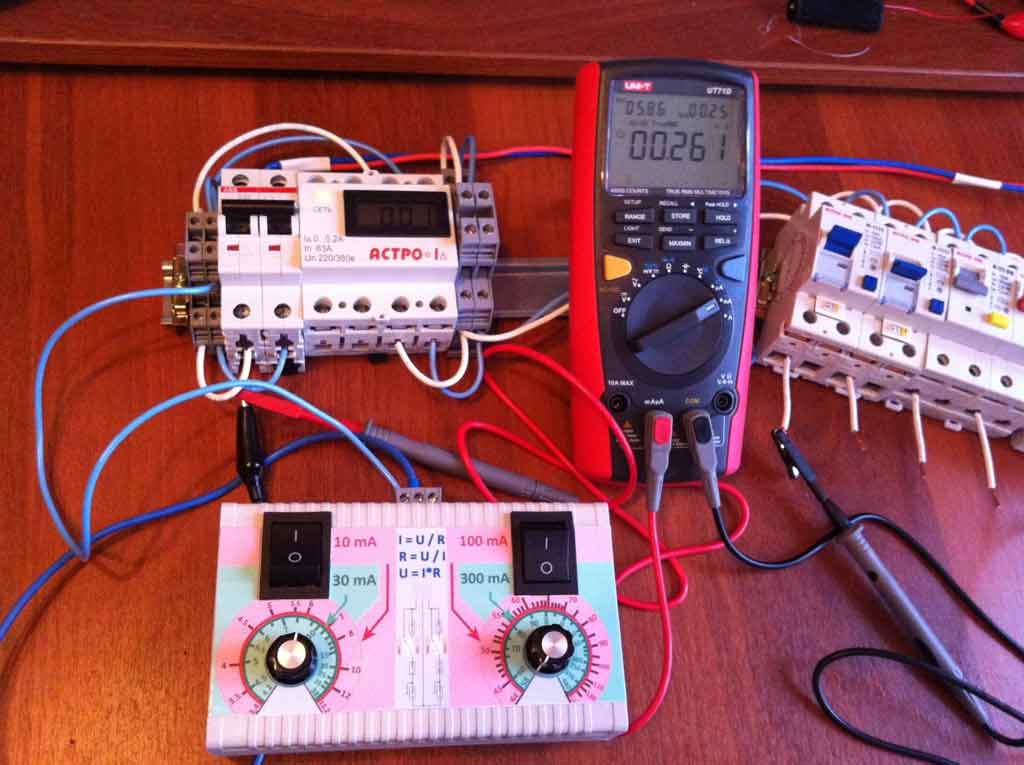

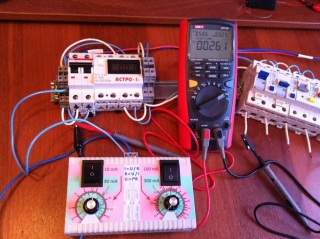

Схему собирают в следующей последовательности: амперметр – лампочка – резистор – реостат. Щуп амперметра подсоединяют к вводу нуля в защитном устройстве, а провод подключают от реостата к выходу фазы.

Далее медленно поворачивают регулятор реостата по направлению увеличения утечки тока. Когда устройство защиты сработает, амперметр зафиксирует показатели тока утечки.

Методика проверки с применением прибора MRP 200

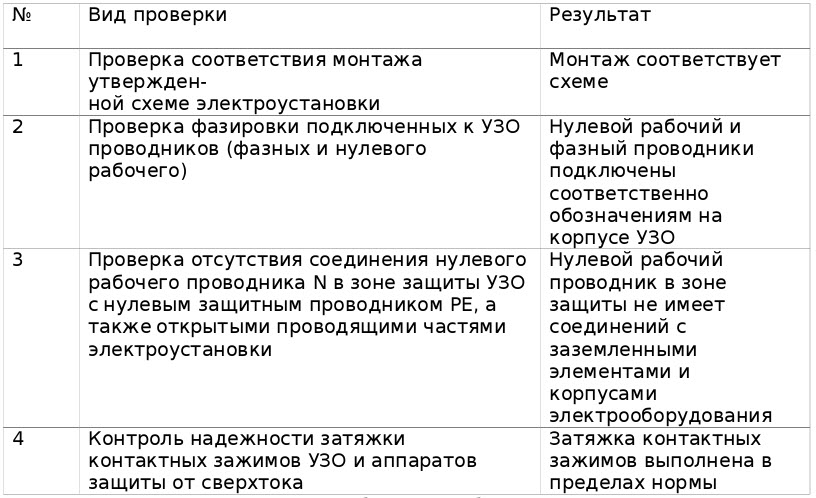

Первое, что должно быть сделано перед проведением измерений – это проверка правильности монтажа. Результаты визуального осмотра оформляются в виде таблицы, которая может быть использована как план осмотра.

Важно учитывать, что данная операция должна выполняться на полностью смонтированной электроустановке.

Измерения

Для проведения измерений УЗО следует отключить от защищаемой сети. Это необходимо для исключения искажений, которые могут возникнуть при наличии токов утечки в защищаемом оборудовании.

Как правило, в ходе проверки УЗО, электролаборатория выполняет измерение токов утечки оборудования, вычисляемое как разница между токами отключения под нагрузкой и без таковой.

Допустимый диапазон токов утечки в оборудовании потребителей – не более 1/3 от номинального дифференциального тока отключения УЗО.

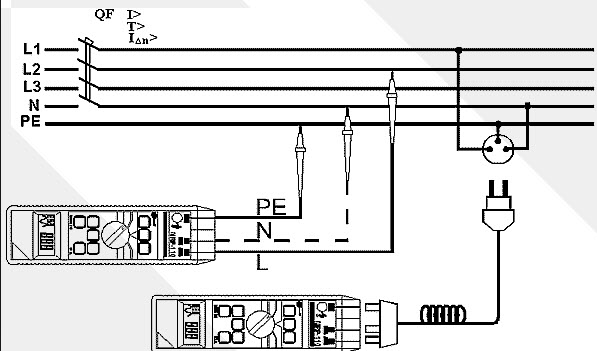

Далее необходимо собрать схему проверки, общий вид которой приведен на следующем рисунке:

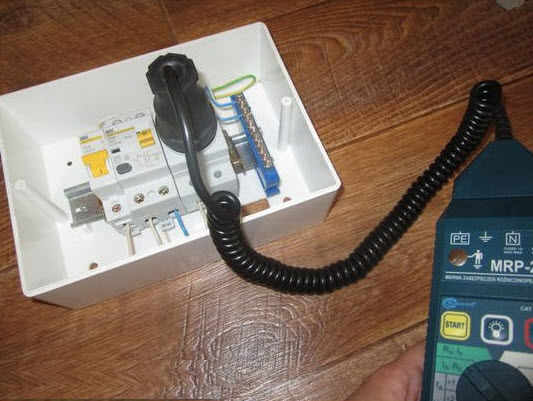

Если УЗО установлено на розетке, необходимая измерительная схема собирается с помощью адаптера, поставляемого с прибором.

После включения цифрового тестера, необходимо установить режим проверки УЗО.

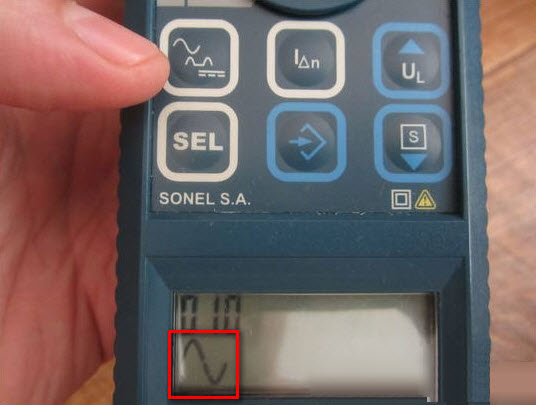

Базовые измерения проводятся с использованием синусоидального испытательного сигнала, поэтому на следующем шаге следует установить соответствующую опцию настроек.

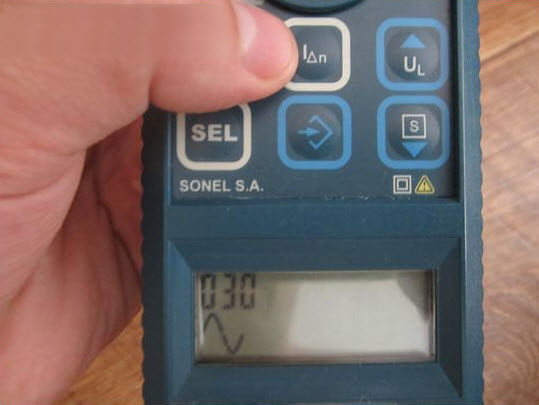

Обратите внимание, что по умолчанию прибор настроен на минимальный диапазон дифференциальных токов, поэтому следующий шаг подготовительных операций – выбор диапазона срабатывания (0.01, 0.03, 0.1, 0.3 или 0.5 А).

Если УЗО или дифавтомат не селективный, необходимо выставить соответствующий режим измерений (на экране не должно быть буквы «S»).

Запуск испытаний производится нажатием на кнопку «Start».

Если УЗО исправно, то произойдёт рабочее срабатывание защиты, а на экране высветятся параметры, соответствующие выбранному режиму измерений. Регистрация результатов производится в соответствии с действующим форматом протокола (более подробные сведения о протоколах проверки УЗО можно прочитать в статье «Какие данные подлежат регистрации в акте после испытаний УЗО»).

Обратите внимание, что результатом проверки тока срабатывания является фактический уровень данного параметра, который практически всегда ниже номинального. Однако следует учитывать, что если данный показатель меньше номинального значения на 50%, такой прибор считается нерабочим, что должно быть отражено в экспертном заключении.

Для некоторых режимов тестирования УЗО и дифавтоматов необходимо устанавливать специальный режим измерений, подробное описание которого приведено в руководстве по эксплуатации измерительного прибора.

Так, например, для автоматического определение напряжения прикосновения с помощью MRP 200 потребует не только сборка базовой измерительной схемы, но и переключение селектора прибора в режим Uв.
