Проект электрики квартиры

Знание мест расположения всех элементов электросети в квартире, а также мест пролегания проводки может пригодиться вам во время ремонтных работ. К сожалению, при переезде в новую квартиру никто не вручит вам схема проложенной электропроводки. А вот владельцы загородных домов могут похвастать подобными схемами. Чтобы быть на все сто осведомленным в данном вопросе следует самостоятельно проложить проводку или нанять квалифицированного работника.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Необходимость подготовки проекта электроснабжения квартиры

Практически у всех владельцев квартир рано или поздно наступает необходимость монтажа или замены электропроводки. Если вы приобрели квартиру в только что построенном доме, где чаще всего разводка электроснабжения оканчивается на пороге вашей квартиры, то без проекта электроснабжения квартиры вам просто не подключат электричество.

Если в купленной вами квартире уже кто-то жил до вас, то и в этом случае вам, вполне может потребоваться перепланировка жилья, в том числе, связанная с изменением электропроводки. Конечно, опытные электрики могут грамотно выполнить электромонтажные работы в квартире с соблюдением всех требований, но при возникновении неисправностей в схеме электроснабжения квартиры, без плана электропроводки вам просто не обойтись. Поиск места повреждения может испортить дорогостоящий ремонт, поэтому готовый своевременно электропроект квартиры вам обойдется в разы дешевле.

Как делается проект электропроводки квартиры

Прежде всего, любой проект электропроводки нужно основывать на двух принципах: электробезопасность и удобство в использовании. Поэтому перед разработкой проекта электропроводки нужно тщательно распланировать расстановку мебели в квартире, определить, где какой электроприбор будет стоять, и в какую розетку будет включаться. Розетки планируйте с запасом для дальнейших покупок.

Если вы будете делать проект электропроводки самостоятельно, то аккуратно рассчитайте общую нагрузку на электрическую сеть, а от неё рассчитать номиналы автоматов защиты.

И помните одну цепочку мероприятий, которые нужно провести, чтобы наслаждаться благами цивилизации:

  • Чтобы получить доступ к электрической энергии нужно заключить договор с энергосбытовой организацией.
  • Чтобы заключить договор с энергосбытовой организацией, нужно получить «Акт допуска электроустановки в эксплуатацию», который выдается при сдаче и положительном решении органов государственного Энергонадзора.

Все это действо прописано в пункте 7. Постановления Правительства РФ от 12.08.1998 №938 и носит название: «О государственном энергетическом надзоре в РФ».

Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

  • при помощи распределительных коробок;
  • звезда;
  • шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

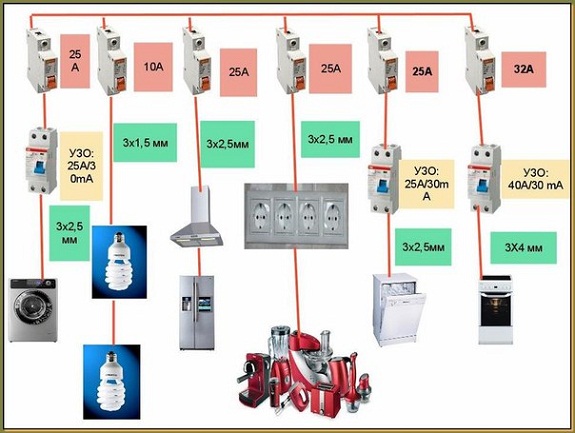

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

  • первая группа – холодильник и вытяжка (автомат на 25 А);
  • вторая – стиральная машина (на 25 А);
  • третья – осветительные приборы (на 10 А);
  • четвертая – розетки (на 25 А);
  • пятая – посудомоечная машина (на 25 А);
  • шестая — электроплита (на 32 А).

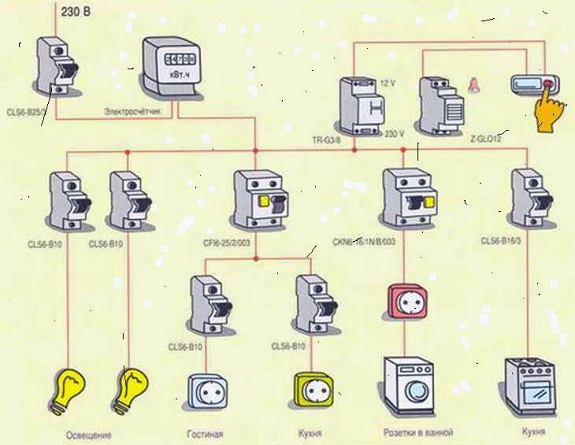

Или же так:

  • осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
  • розетки в жилых комнатах (автомат на 25 А);
  • розетки в кухне и прихожей (автомат на 25 А);
  • осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор.

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

  • выключатели и розетки следует ставить слева от двери;
  • в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
  • выключатели должны располагаться на высоте 0.9 метра;
  • необходимо пометить места расположения выключателей и розеток в схеме.

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

  • кабели должны проходить строго горизонтально или вертикально;
  • лучше избегать пересечений проводов;
  • кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
  • кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.



Оформление чертежа объекта

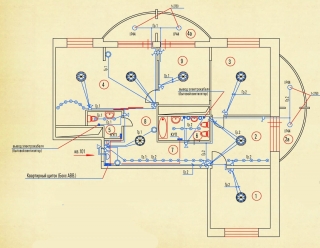

Проектировщик обязан правильно оформить чертеж электропроекта квартиры. Все элементы электропроекта должны быть нанесены на чертеж квартиры, сделанный по плану БТИ в масштабе 1: 50 или 1:75. Пример смотрим на фото.

Выполнение схемы электропроводки групповых сетей

  • Схема электропроводки групповых цепей выполняется на основе однолинейной расчетной схемы (схемы ввода и электрощита квартиры), фото выше.

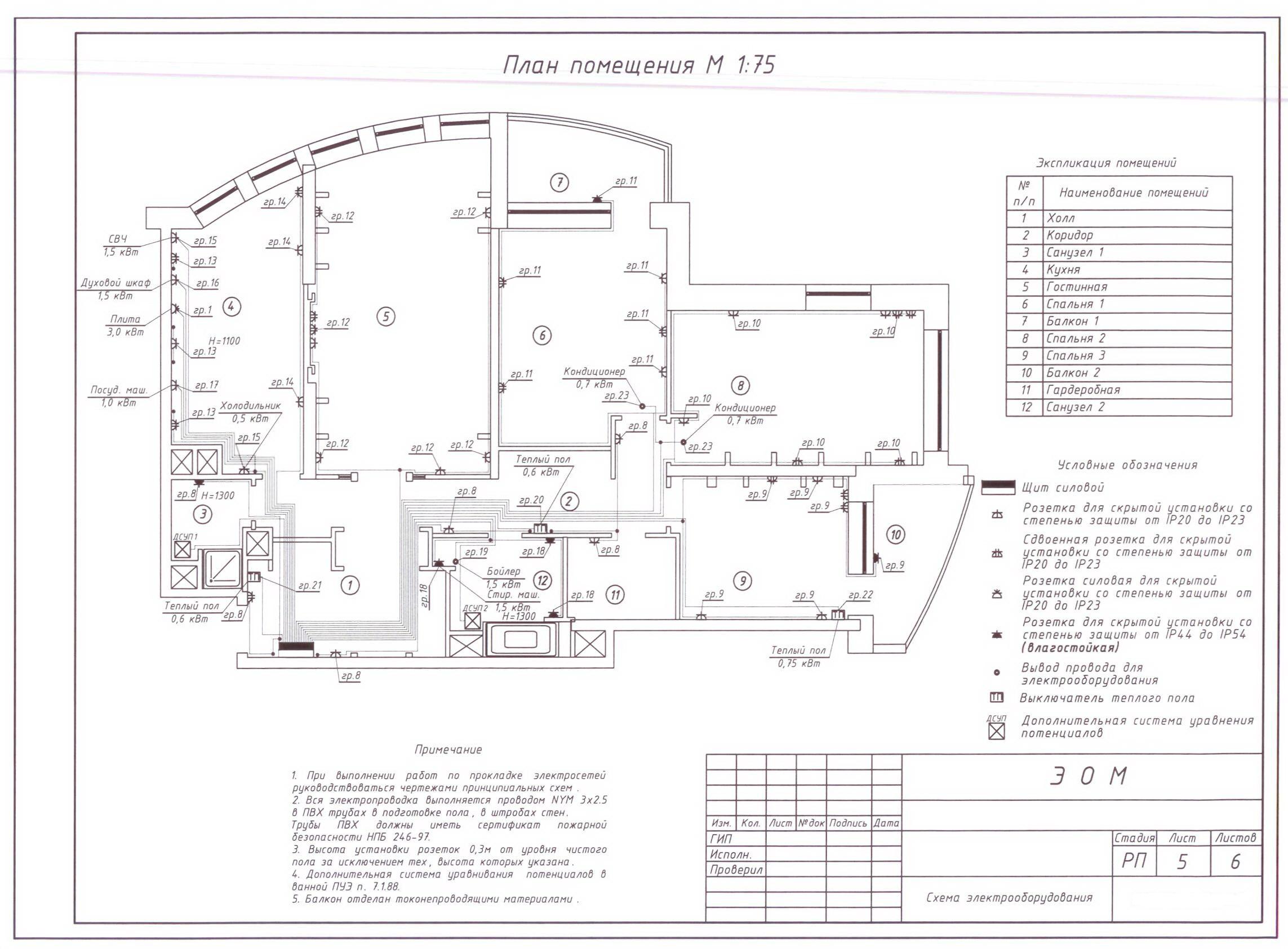

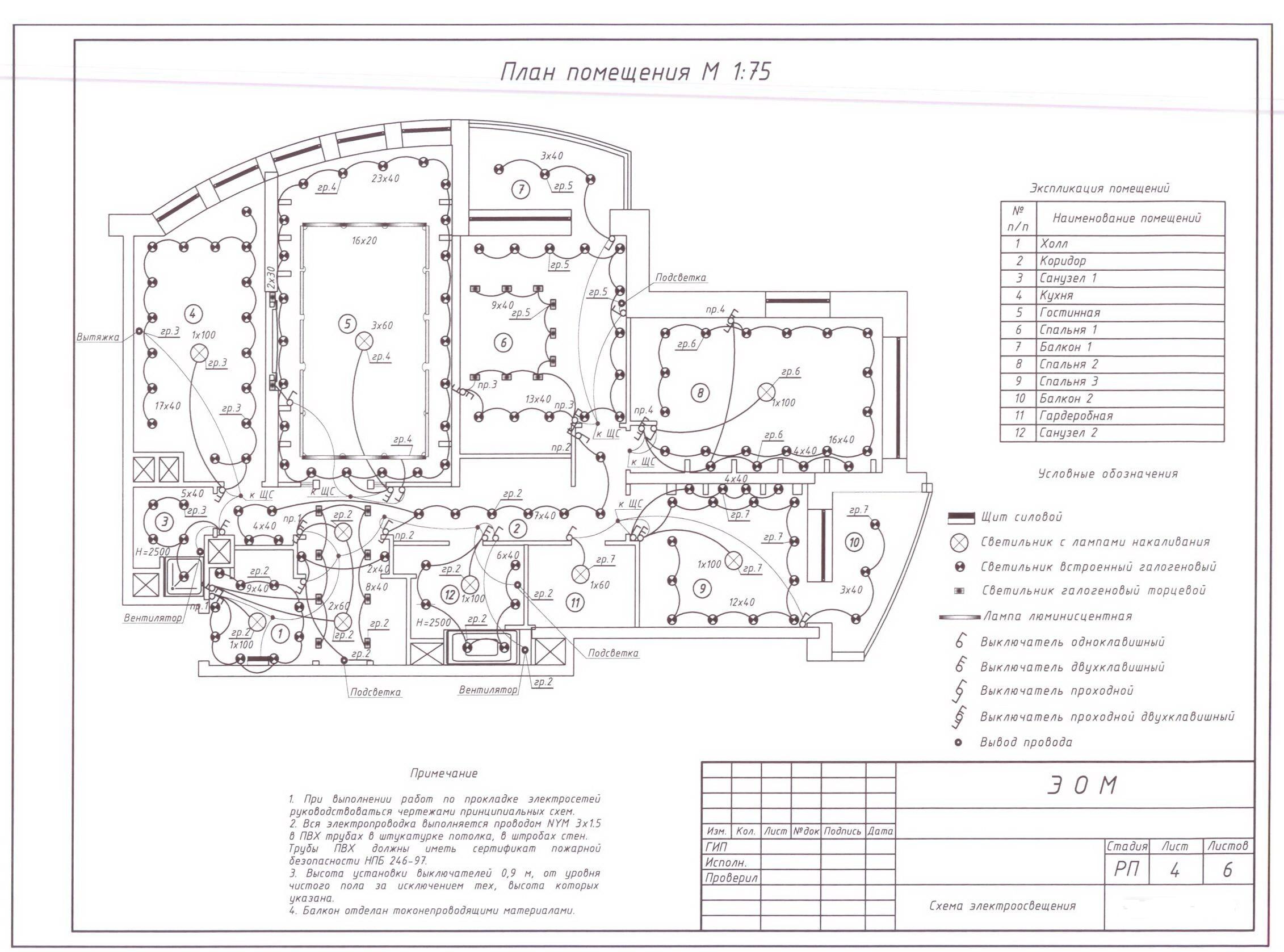

  • На схему электропроводки оборудования наносятся группы розеток, на схему освещения наносятся светильники и выключатели и их соединения. Обозначаются отдельные приборы повышенной мощности.
  • Далее наносятся места установки распаячных (распределительных) коробок, их количество зависит от вида электропроводки квартиры.
  • На чертеж наносятся трасы прокладки кабелей. Каждая трасса подписывается — к какой, группе она относится и какой кабель используется. В пояснении к чертежу указывается способ прокладки (открыто или скрыто). Кабели выбираются в зависимости от способа проводки.
  • Отдельно делается схема ДУП (СУП).

Все проектные решения должны соответствовать » главе 7.1 ПУЭ, изд. 7. «Внутреннее электрооборудование».

Предпочтение следует отдавать кабелям серии нг –LS (кабели, не поддерживающие горение).

Условные обозначения на схемах

Условные обозначения на схеме соответствуют ГОСТ 21.614-88.
