Проект электроснабжения частного дома или коттеджа

Проект электроснабжения частного дома или коттеджа по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на проект, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Проект электроснабжения частного дома

Подача электрической энергии в первую очередь заключается в подключении того или иного объекта к центральной сети. После этого начнется процесс непосредственного электроснабжения. Для осуществления подобных мероприятий существуют специальные структуры, известные как ПЭС – предприятия электрических сетей. Данная организация на основании заявления выдает технические условия, без которых не может быть разработан проект электроснабжения частного дома, так же, как и любого другого объекта. В зависимости от его места расположения, с учетом других условий и внешних факторов, выбирается конкретный проектный план.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Вся работа по составлению проекта и его завершению будет включать пять пунктов:

  • Заключение договора с энергетической компанией (ПЭС).
  • Получение от энергетической компании технических условий.
  • Предоставление необходимой документации.
  • Выполнение строительно-монтажных работ.
  • Получение допуска к частному дому у ПЭС.

Теперь рассмотрим самые основные и трудные моменты.

Какие бывают проекты и для чего они нужны

При наличии определенных условий, будущему потребителю в первую очередь предлагается типовой или стандартный проект электроснабжения частного дома. В этом случае для подключения к внешним энергетическим ресурсам используются действующие жилые дома и промышленные предприятия.

В большинстве случаев типовой проект электроснабжения оказывается очень неудобным для заказчика:

  • В нем не отображена внутренняя разводка домашней сети.
  • При наличии нестандартной планировки жилого или производственного здания, может потребоваться внесение изменений в типовой проект, чтобы он соответствовал требованиям нормативных документов.
  • Такие проекты предназначены в основном для типовых новостроек, с минимальным количеством точек. Поэтому рекомендуется изначально составлять проект, полностью соответствующий индивидуальным особенностям здания, запросам и потребностям хозяев.

Индивидуальный проект электроснабжения дома считается наиболее приемлемым и удобным для потребителей. В нем предусматриваются схемы размещения проводки и всей домашней сети, оборудование и расположение электрощита, определение всех необходимых материалов, в соответствии с запланированными работами. Стоимость индивидуального проектирования лишь незначительно превышает цену типовых разработок, однако предоставляемые удобства и качество исполнения полностью оправдывают эту несущественную разницу.

Необходимость составления проекта электроснабжения для частного дома продиктована определенными обстоятельствами, связанными, в первую очередь, с последующей эксплуатацией домашней электрической сети:

  • Схема электросетей, прилагаемая к проекту, понадобится при монтаже дополнительной проводки в случае увеличения используемых мощностей. То же самое касается и замены изношенных проводов и кабелей.
  • Обеспечение безопасности в процессе эксплуатации. В каждом частном доме устанавливается вводный автомат, ограничивающий потребление электроэнергии в пределах допустимой мощности. Если же мощность превышает допустимое значение, автоматическое устройство просто обесточивает объект. Замена автомата на более мощный может быть выполнена только специалистами и в этом случае проектная документация поможет определить места, где располагается скрытая электропроводка. Таким образом, удастся избежать короткого замыкания и сохранить в целости всю электрическую сеть.

Сбор исходных данных и необходимых документов

При составлении проекта необходимо учитывать некоторые особенности, а также различные факторы. Сама схема подачи электричества состоит из трех частей. Во внешней части определен порядок поступления электроэнергии на приусадебный участок для уличного освещения и подключения установок полива. Во внутренней части полностью отражено расположение проводки и оборудования в доме. Раздел хозяйственной части определяет электроснабжение инженерных систем и коммуникаций.

Перед тем как начинать проектирование электроснабжения, необходимо обратиться к поставщику электроэнергии для получения технических условий. С этой целью подается заявление, где указывается наименование и адрес объекта, для которого требуется энергоснабжение. В заявлении также указывается величина и тип питающего напряжения, расчетная нагрузка, значение мощности, выделяемой на эксплуатацию систем отопления и горячего водоснабжения.

Получение технических условий и регистрация проекта отнимают много времени. Например, сотрудники нашей компании помогут не только в получении технических условий, но и выполнят все необходимые предварительные расчеты:

  • Суммарная мощность установленного оборудования, которое предполагается эксплуатировать.
  • Значение напряжения в соответствии с техническими характеристиками электрооборудования, запланированного для частного дома.
  • Определяется необходимый тип ввода, в зависимости от установленных электроприемников. Если имеются приемники не только на 220, но и на 380 вольт, необходимо воспользоваться трехфазным вводом. То же самое касается при высокой суммарной мощности потребителей. Во всех остальных случаях выбирается ввод под напряжение 220 вольт.
  • Отдельно выполняется расчет водогрейных и отопительных систем, потребляющих определенное количество электричества.

В организацию, поставляющую электроэнергию, в дополнение к заявлению прилагается генеральный план, указывающий на предоставление участка с домом, акты местной администрации, разрешающие выполнение работ на данном объекте, а также копия свидетельства о праве собственности, если участок является приватизированным.

Договор с энергетической компанией

Чтобы заключить договор с ПЭС на проект внешнего электроснабжения частного дома вам потребуется приложить и заполнить следующие документы, исходя из «Правил пользования электроэнергией»:

  1. Написать заявление на заместителя директора ПЭС о заключении договора. Обязательно нужно указывать адрес вашего дома и Ф.И.О. владельца.
  2. Предоставить копию документа, в котором обозначено право собственности на землю.
  3. Получить от ПЭС технические условия.
  4. Сделать необходимые чертежи в проектной организации и согласовать их в ПЭС.
  5. Представить акты эксплуатационной ответственности сторон и разделение балансовой принадлежности.
  6. Представить пример проекта электроснабжения частного дома.
  7. Представить необходимые сведения про счётчики (их вид, схему включения в цепь, класс, антивандальную защиту и место установки).
  8. Представить разрешение на использование всех электроустановок, которые используются для нужд горячего водоснабжения и отопления, или же справку об их отсутствии. Если суммарная мощность составляет до 15 кВт, тогда разрешение выдаёт Энергосбыт, а всё, что свыше 15 кВт — Облэнерго.
  9. Иметь при себе протоколы проверки изоляции проводки и заземления.
  10. Заполнить заявление на имя заместителя начальника ПЭС на техническую опломбировку и приёмку счётчика.
  11. Оплатить квитанцию на техническую опломбировку и приёмку.

Начинать общение с ПЭС необходимо на этапе архитектурно-строительного плана коттеджа. Если в работах будут задействованы станки или сварочные аппараты, то их также следует указать. Это поможет избежать штрафных санкций.

Проекты и схемы

Проект электроснабжения частного дома просто необходим для подключения дома к электросети.

Он может быть создан только сотрудниками компании, которая обладает соответствующей лицензией.

Перед проведением электромонтажных работ важно заняться решением организационных вопросов, которые определят типовой проект электроснабжения коттеджа.

Прежде всего, нужно точно определить число розеток и осветительных приборов, которые будут выступать в роли «потребителей» электричества.

Также в проект должны быть включены любые приборы, которые потребуют индивидуального подключения, а не просто будут питаться от розетки.

Важно учесть тот факт, что число бытовых приборов может со временем увеличиться, к примеру, вы купите второй холодильник или кухонный комбайн.

Именно поэтому проект электроснабжения коттеджа должен учитывать возможные перспективы.

Вам потребуется определить точное расположение приборов в каждом помещении, а также установить, какое освещение будет необходимо вне коттеджа.

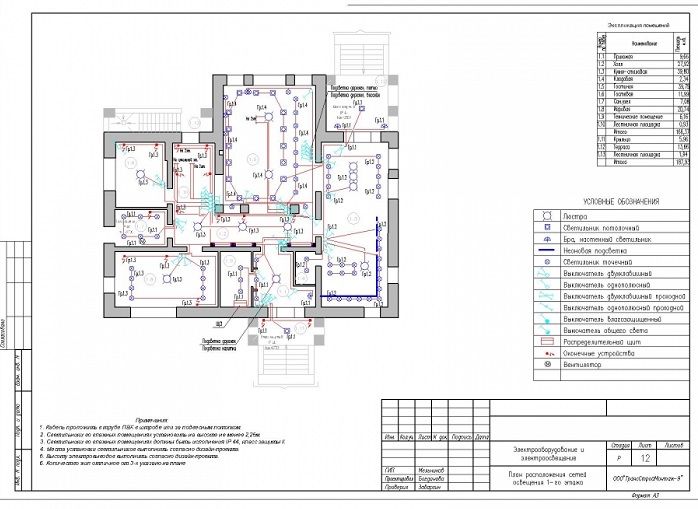

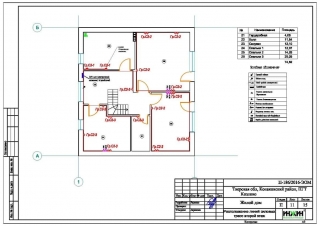

Теперь может быть составлена схема электроснабжения частного дома. Он станет гарантом, что ни один элемент не будет пропущен во время электромонтажных работ. Также она поможет быстрее найти источник неисправности в сети.

Схема электроснабжения коттеджа будет иметь следующие составляющие:

  • Заземление;
  • Групповая электрическая сеть внутри дома;
  • Вводное распределительное устройство;
  • Узел, позволяющий учитывать потребление электроэнергии;
  • Кабельный ввод.

Стоит отметить, что существует несколько способов ввода кабеля: воздушный и подземный.

Первый является наиболее распространенным, потому что к нему легко добраться при необходимости.

Обычно ввод производят через крышу. Подземный ввод отличается высокой стоимостью, однако он имеет самую высокую надежность.

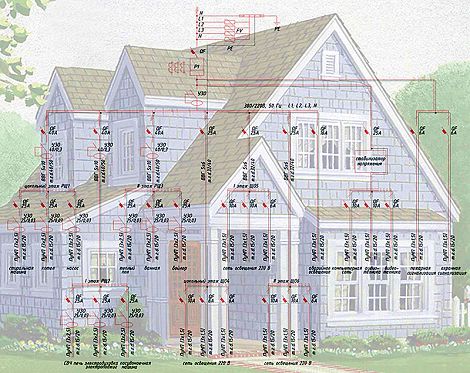

Достаточно часто используется однолинейная схема электроснабжения частного дома, которая имеет систему заземления TN-C-S. Ее особенностью является объединение нулевого рабочего и защитного проводников.

Также происходит разделение PEN в специальном месте на проводники защитного и рабочего типа.

Данное разделение показывает линейная схема электроснабжения частного дома, оно будет осуществляться в вводно-распределительном щитке.

После этого проводники PE и N будут подведены групповыми линиями к электропотребителям.

Видео:

Реальный пример проекта электроснабжения частного дома позволит определить все необходимые составляющие, чтобы во время составления собственного проекта не столкнуться с непредвиденными сложностями.

Важно помнить, что подключить к внешней электросети имеет право только специализированная компания, осуществляющая электроснабжение на территории данного района.
