Монтаж БКТП

Типы объектов, с которыми мы работаем

Блочные комплектные трансформаторные подстанции (БКТП) применяются для обеспечения надёжного электроснабжения объектов с различным профилем потребления. В последние годы востребованность БКТП существенно выросла за счёт высокой степени заводской готовности и возможности адаптации комплектации под конкретные задачи. На практике монтаж БКТП часто требуется как при строительстве новых объектов, так и при модернизации существующих сетей.

В стандартную комплектацию БКТП входят:

• распределительные устройства высокого напряжения (РУВН);
• распределительные устройства низкого напряжения (РУНН);
• кабельные вводы и соединители, соответствующие проекту;
• системы сопряжения шин;
• щит собственных нужд (ЩСН), при необходимости с источниками бесперебойного питания;
• щит учёта электроэнергии (ЩУ);
• силовые трансформаторы выбранного типа;
• элементы для замены и ремонта оборудования;
• техническая документация для монтажа и эксплуатации.

Все компоненты поставляются по спецификации, согласованной с заказчиком. Сборка и монтаж БКТП выполняются непосредственно на площадке, что позволяет учесть особенности объекта и требования к подключению.

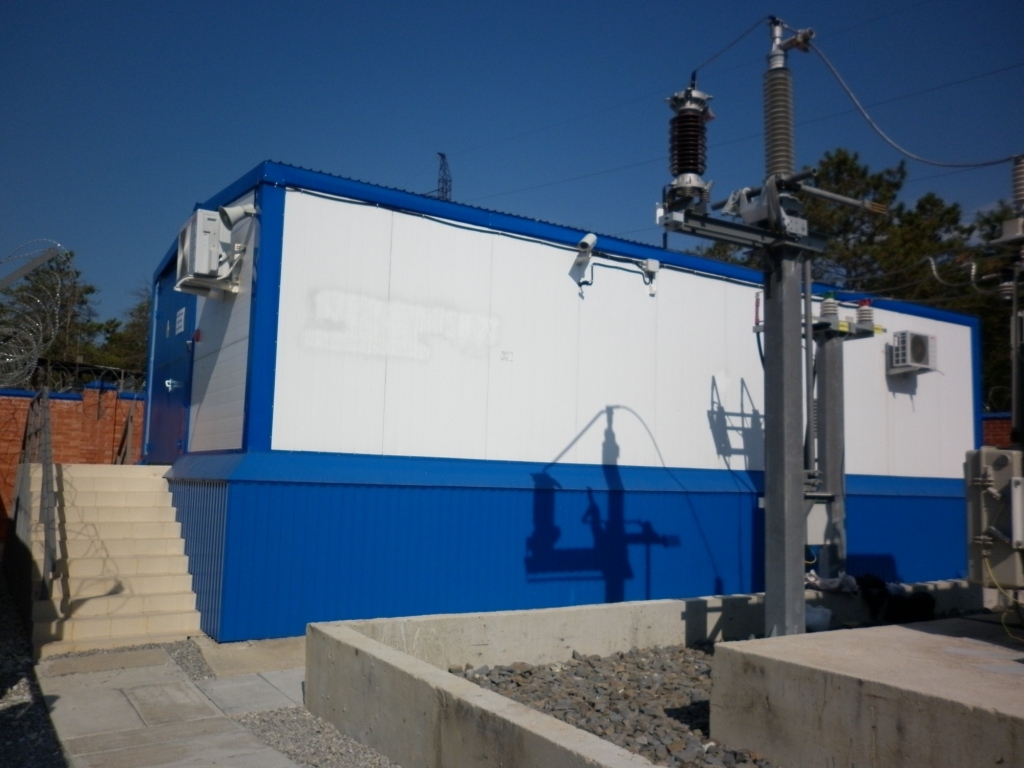

Конструктивные особенности БКТП

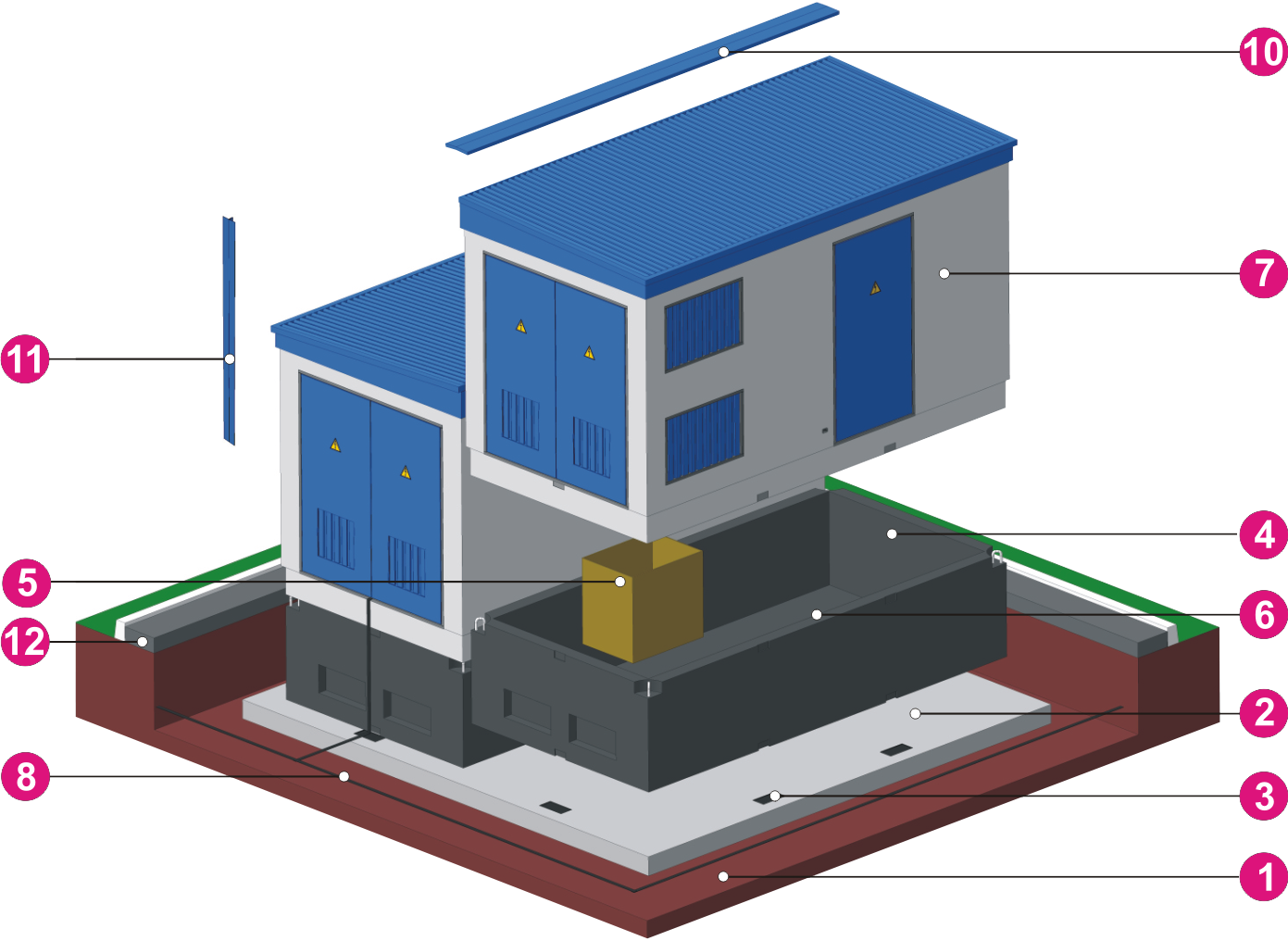

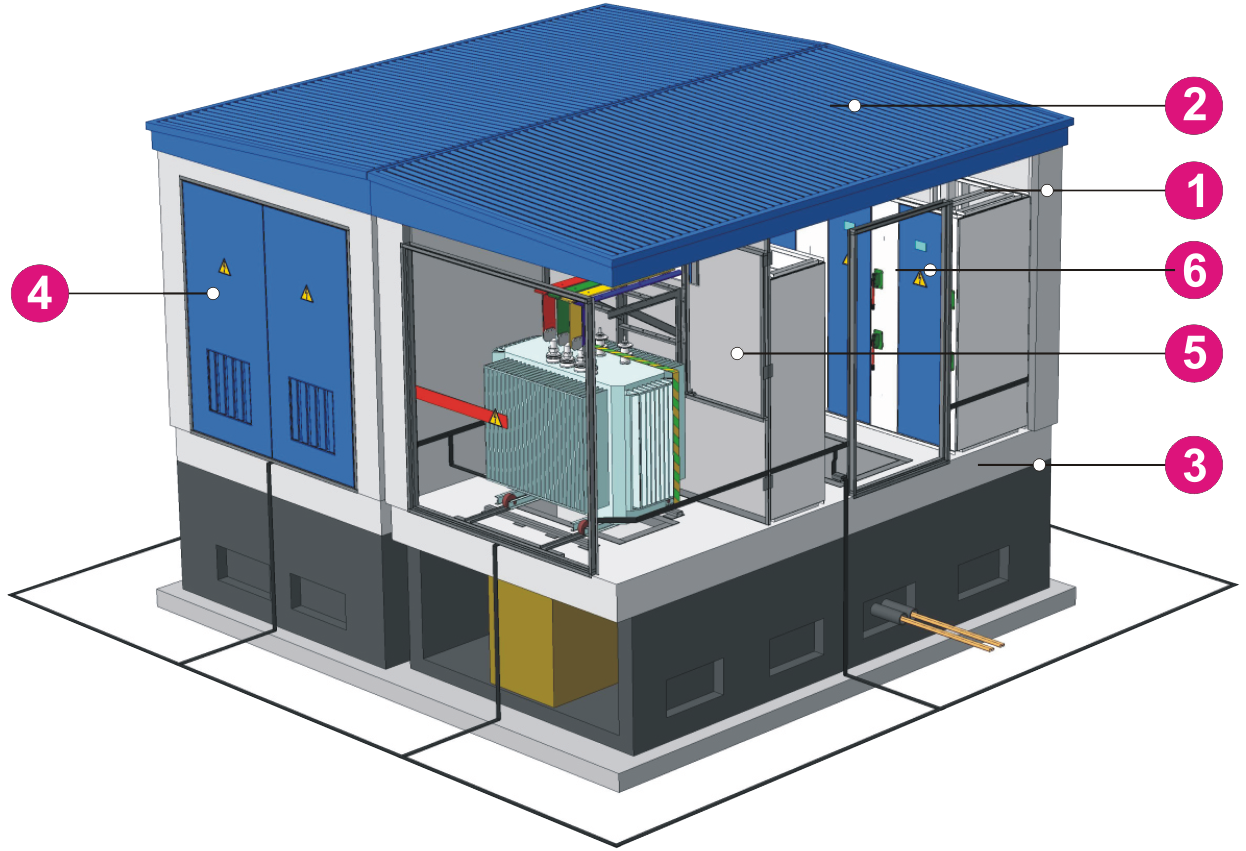

Каждый блок-модуль БКТП состоит из бетонного корпуса, фундаментной плиты и подземного кабельного отсека. Железобетонные элементы изготавливаются с применением гидрофобных добавок для повышения стойкости к влаге и атмосферным воздействиям. Фундаментный кабельный блок (ФКБ) имеет технологические окна для ввода и вывода кабелей, что облегчает интеграцию с внешними сетями.

На объекте фундаментный блок устанавливается на подготовленное основание, после чего соединяется с основным объёмом подстанции сваркой закладных деталей. Для гидроизоляции кровли применяется профнастил из оцинкованной стали с антикоррозийной обработкой. Внутренние поверхности окрашиваются водоэмульсионными составами для защиты от конденсата и облегчения обслуживания.

Масса БКТП без трансформатора — около 12,5 тонн. Это важно учитывать при организации доставки и монтажа на площадке.

Особенности монтажа БКТП

Монтаж БКТП выполняется по рабочей документации, с учётом требований к электробезопасности, заземлению и интеграции с существующими сетями. На стоимость и сроки влияют мощность подстанции, категория надёжности электроснабжения, тип трансформаторов (масляные или сухие), а также условия площадки (ограниченность пространства, необходимость демонтажа старого оборудования и пр.).

В практике монтажа БКТП часто встречаются задачи по подключению к распределительным сетям 6–10 кВ, организации внешнего заземляющего контура и выполнению пусконаладочных работ с оформлением исполнительной документации. При необходимости специалисты «ИНТЕХ» координируют работы с представителями энергоснабжающей организации и другими подрядчиками.

Порядок работ при монтаже БКТП

• Подготовка котлована и монтаж фундаментной плиты по проекту.
• Обустройство заземляющего контура и подготовка кабельных каналов.
• Установка и соединение блоков БКТП, монтаж кабельных вводов и маслосборников.
• Монтаж трансформаторов, соединение с РУВН и РУНН, подключение к заземлению.
• Установка осветительных и вспомогательных систем.
• Прокладка и подключение внутренних и внешних кабельных линий.
• Заделка кабельных проходов, оформление исполнительной документации.
• Проведение пусконаладочных работ и сдача системы в эксплуатацию.

Перед вводом БКТП в эксплуатацию

1. Проверка состояния заземления и его соответствия проекту.
2. Осмотр и наладка аппаратуры по технической документации.
3. Проверка силовых трансформаторов согласно руководству завода-изготовителя.
4. Контроль правильности монтажа и подключения кабельных линий.
5. Проверка контактных соединений и работы устройств АВР.
6. Испытание предохранителей и блокировок.

Пусконаладочные работы выполняются в соответствии с действующими нормативными требованиями и согласованной программой испытаний.
