Установка распаячных / соединительных коробок

Установку распаячных / соединительных коробок реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на установка распаячных / соединительных коробок, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Установка распаячных / соединительных коробок

При планировании энергоснабжения на объекте, одним из важных вопросов является экономия материалов. Прокладка отдельной питающей линии от автомата защиты до каждого потребителя нерациональна, поэтому на силовой магистрали выполняются узловые точки и разветвления проводов. На каждом дополнительном соединении требуется установка распределительной коробки.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы. чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.

На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

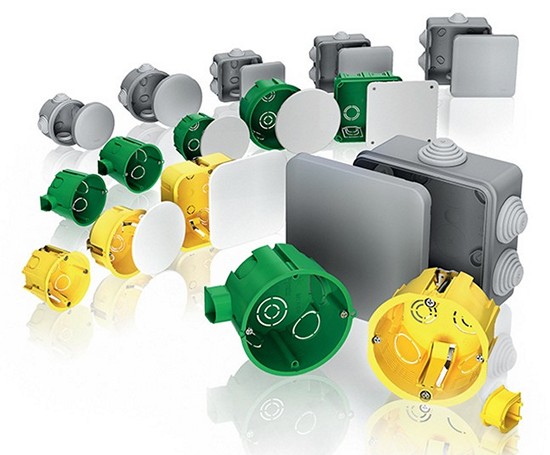

Виды распред коробок

По материалу корпуса коробки делятся на:

  • Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
  • Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

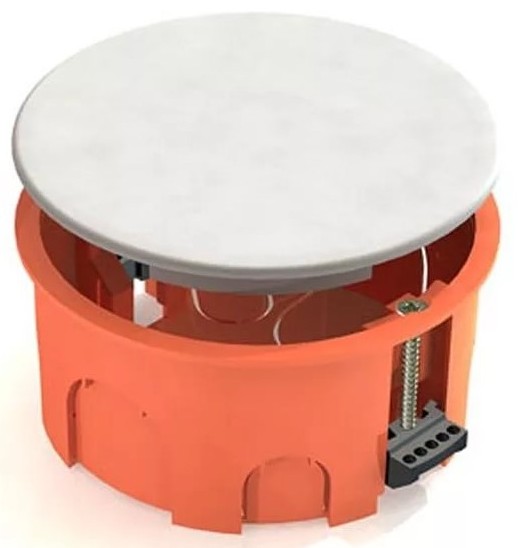

  • Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.

  • Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие. С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.

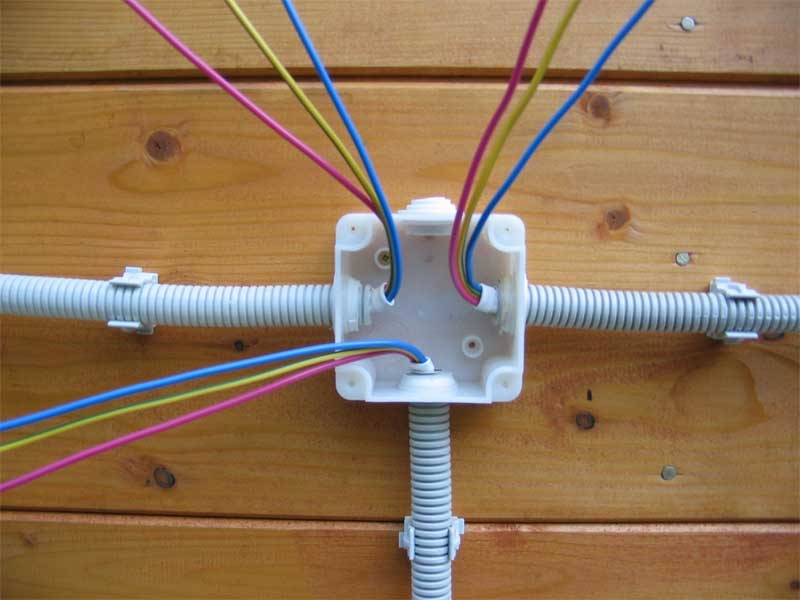

  • Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее. Распределительная коробка6 Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.

  • Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.

  • Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Требования к установке распределительных коробок

Давайте рассмотрим, какие требования предъявляются к монтажу распределительных коробок, а также к месту их установки.

  • Высота установки устройства – 10-30 см от базовой поверхности потолка. Точный размер определяет высота самих потолков.
  • Если внутри здания используется срытая разводка, то под каждую коробку делается ниша под ее размеры и форму. При этом глубина установки должна быть такой, чтобы крышка устройства была в конечном итоге заподлицо с отделанной стеновой поверхностью.
  • Если используется накладная модель, то ее устанавливают прямо на уже подготовленную оформленную стену.
  • Очень важный момент, который обозначен в ПУЭ, это свободный подход к месту монтажа распределительной коробки для проведения обслуживания и ремонта.
  • Не менее важный момент, а, точнее сказать, самый важный, это знание о том, где располагается распределительная коробка скрытой установки.
  • Не стоит забывать и об эстетической стороне дела. Поэтому крышку коробки заделывают под общий дизайн помещения или подбирают устройство с декоративной крышкой.
  • В том случае, если место установки распределительного пластикового устройства оказалось под натяжной или подвесной потолочной конструкцией, необходимо в последних оставлять лючок для свободного доступа к крышке прибора.

Установка распределительной коробки

Устройство накладной коробки осуществляется довольно-таки просто, она крепится к стене с помощью дюбелей. А вот монтаж встраиваемой распределительной коробки потребует некоторых усилий и навыков. Потребуется создать специальное посадочное место под нее. Как можно выше, желательно под самым потолком, в стене выбирается ниша, в которую и устанавливается коробка, при этом используется алебастр или цемент.

Однако это относится к последнему этапу работ, вначале же следует произвести устройство сети штроб, по которым к коробке будут подводиться провода. Спуски к электрическим розеткам и выключателям следует делать строго вертикально, для установки горизонтальной проводки можно использовать существующий зазор, пролегающий между плитами перекрытий и стеной.

После завершения устройства штроб и установки подрозетников, необходимо приступать непосредственно к монтажу электрической проводки, при этом установка распределительной коробки является неотъемлемой частью проводимых работ.

Не следует забывать одну важную деталь. Чтобы при соединении проводов в коробке не возникло трудностей, конец каждого провода, выходящего из нее, следует подписывать. Только подвели провод, питающий электрический щиток и сразу подписали его «ввод». Подвели провод от розеток и снова подписали. При этом каждую отдельную цепь, которая подключается к распределительной коробке, следует подписывать отдельно, в этом случае, вы точно не запутаетесь с соединением проводов.

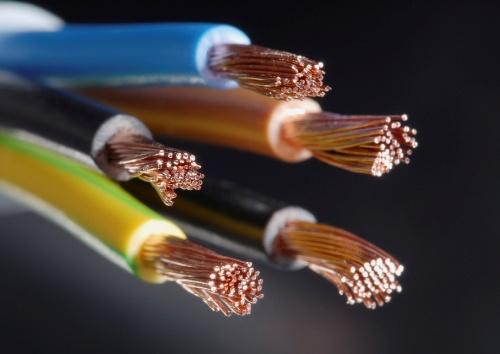

Отстранив на время вопрос об устройстве распределительной коробки, разберемся с тем, какие сечения проводов используются при монтаже электрической проводки. От щитка, расположенного в квартире в каждую комнату подается электрическое напряжение по двух и трехжильному проводу, его сечение не должно быть менее 4 квадратов. Именно такой кабель способен выдержать любого, достаточно мощного потребителя. При этом розетки подключаются с помощью провода, имеющего сечение 2,5 квадрата, а приборы освещения 1,5 квадрата.

Подобрав правильного сечения провода, собрав электрическую проводку, приступаем к завершению монтажа распределительной коробки, выполняем коммутацию в ней всех необходимых проводов.

Достаточно сложная на первый взгляд работа выполняется достаточно легко, если вникнуть в процесс монтажа, понять сам принцип работы проводки. В наличии мы имеем множество проводов и ввод для их подключения. Ввод представляет собой два либо три провода, отличающихся по цвету. По одному из них подводится фаза, по другому «ноль», третий предназначен для заземления. Точно таким же образом подводятся провода к выключателям и розеткам.

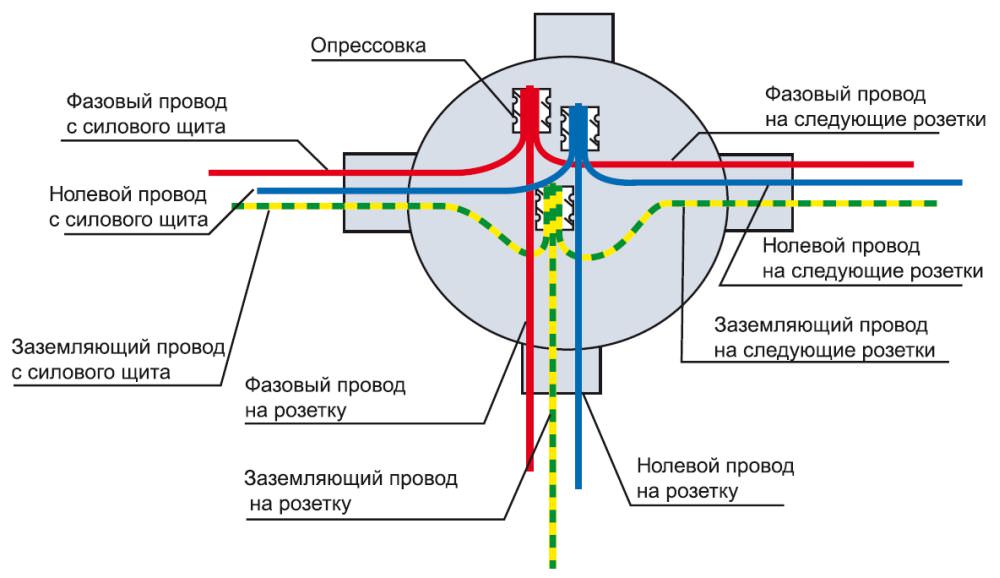

В целом механизм соединения проводов теперь понятен: «ноль» к «нолю», фаза к фазе, заземление к заземлению. При подключении проводов к розеткам вообще не возникает никаких трудностей, нужно лишь соединить провода по цветам. Немного иначе обстоит дело с подключением освещения. В этом случае идущая к выключателю уходящая фаза присоединяется к фазе цепи освещения, а «ноль» входа к «нолю» освещения.

Одним из наиболее важных моментов при устройстве электрической распределительной коробки, является надежное и качественное соединение их друг с другом. Если при монтажных работах используется коммуникационная коробка, оснащенная клеммами, дело обстоит проще. Стоит только вставить провода и зажать посильнее винты. А вот в случае, когда устройство коробки не предполагает использование специальных клемм, провода необходимо припаивать. Делается это таким образом – сначала провода скручиваются плоскогубцами между собой, после чего с использованием канифоли или иного специального припоя, а также олова спаиваются. Если ведется широкомасштабный монтаж электропроводки, то зачастую для качественного соединения проводов используется электросварка.

Внутренние распределительные коробки

Монтаж внутренней распределительной коробки следует проводить в следующем порядке:

  • штробление стен для подвода проводов к коробке;
  • создание посадочного места: в стене (блок, бетон или кирпич) с помощью коронки, строго соответствующей по диаметру раздаточной коробке, выбивается углубление;
  • нишу необходимо смочить водой и заполнить раствором гипсовой штукатурки или алебастра;
  • после этого коробка вдавливается в раствор до уровня стены. Вышедшие по краям излишки раствора следует убрать шпателем. Важно придерживать коробку до тех пор, пока не застынет раствор, в противном случае она будет выступать из углубления в стене. Положение коробки фиксируется при помощи строительного уровня, опуски выключателей и розеток должны быть строго вертикальны, для горизонтальной прокладки проводов допустимо использовать естественные зазоры помещения между плитой перекрытия и стеной;
  • соединить провода;
  • закрыть крышку и нанести на нее тонкий слой финишной штукатурки или заклеить обоями.

Установка внутренней коробки существенно упрощается в помещениях с отделкой стен гипсокартоном или другим материалом. Отверстие под посадочное место можно вырезать полотном ножовки по металлу или ножом, коробка крепится к стене двумя саморезами: с внешней стороны коробка крепится к стене каемкой, с внутренней – прижимается «лапкой», поэтому погрешность диаметра вырезанного отверстия недопустима. Кабель закрепляется за гипсокартоном или панелями, которыми обшиты потолок или стены, что облегчает монтаж скрытой коробки ввиду отсутствия необходимости в штроблении стен.

Внешние распределительные коробки

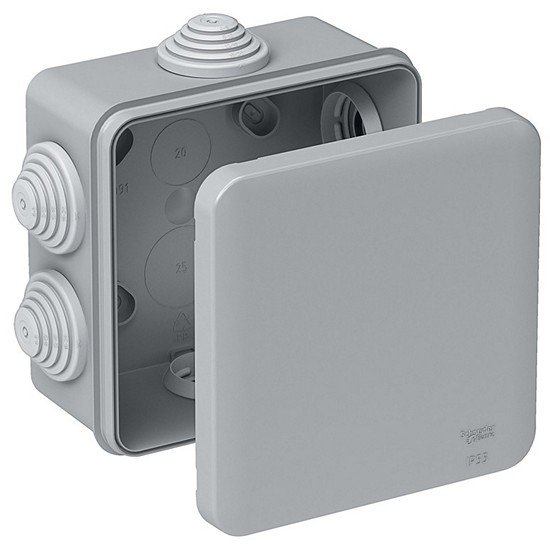

Внешние распределительные коробки наиболее часто имеют квадратную или прямоугольную форму, поэтому необходимо их зафиксировать строго по уровню стены. Корпус коробки крепится к стене при помощи двух дюбелей и саморезов, электрический кабель заводится через специальные уплотнители, в которых вырезаются отверстия, чуть меньшие диаметра кабеля.

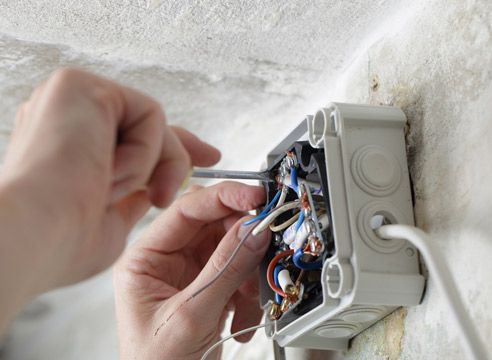

Соединение проводов

Монтаж соединений линий электропроводки в законченную систему электроснабжения производится по заранее определенной схеме.

Расчет нагрузок и сечения проводки определяется еще на стадии проектирования, а вот практическая реализация проводится следующим образом:

  1. Концы проводов на 1,5-2 см освобождаются от изоляции.
  2. В случае прокладки проводки из кабелей. имеющих двойную изоляцию внешний – изоляционный слой удаляется на длину 4-5 см.
  3. Провода соединяются в соответствии с цветом. это самое простое и легкое соединение.
  4. С помощью плоскогубцев или иного электромонтажного инструмента, каждая скрутка обжимается, и изолируется либо изолентой, либо пластиковым колпачком.
  5. Если в коробке имеются клеммные или монтажные колодки. то монтаж производится с помощью винтового зажима, путем прижимания проводов соответствующего цвета на одной пластине.
  6. Провода после соединения проверяются и укладываются в коробку, закрывается крышка.
